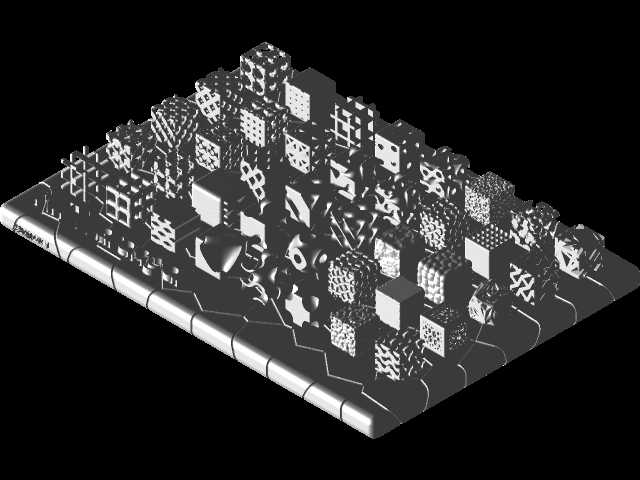

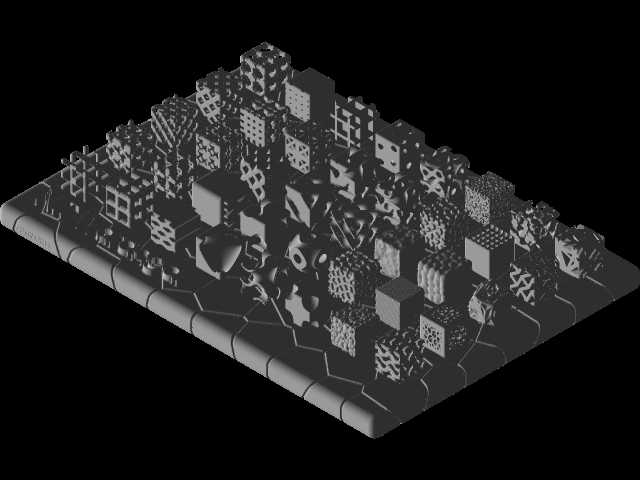

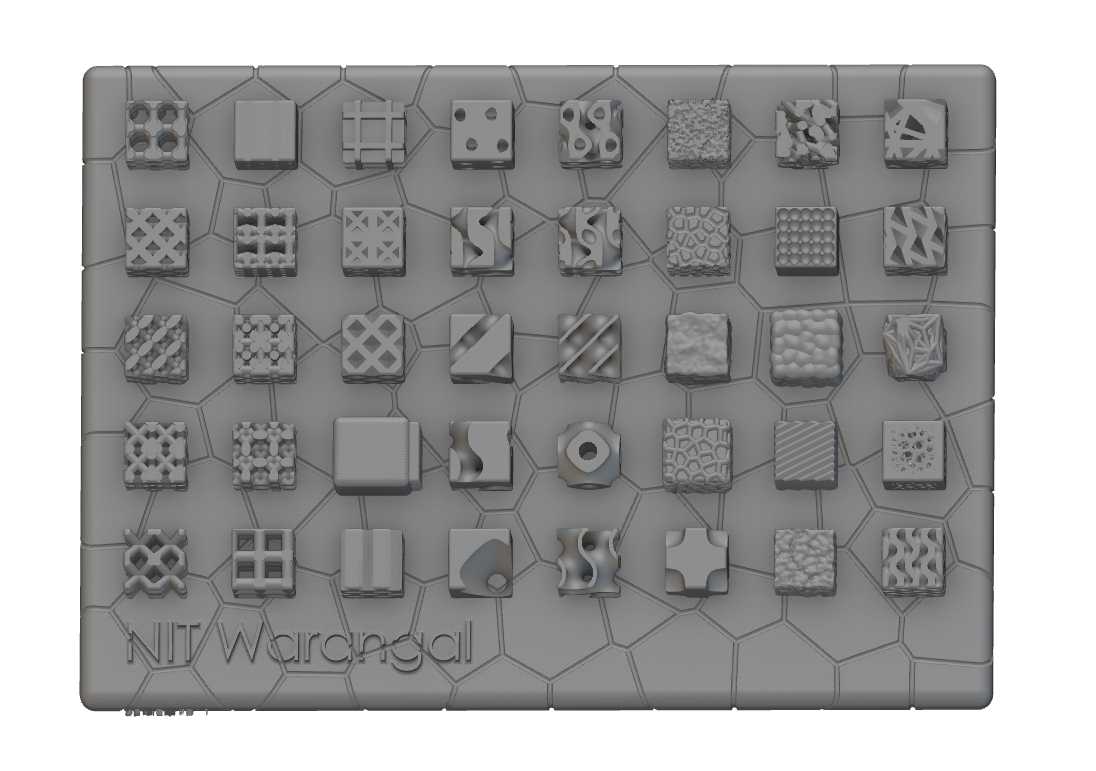

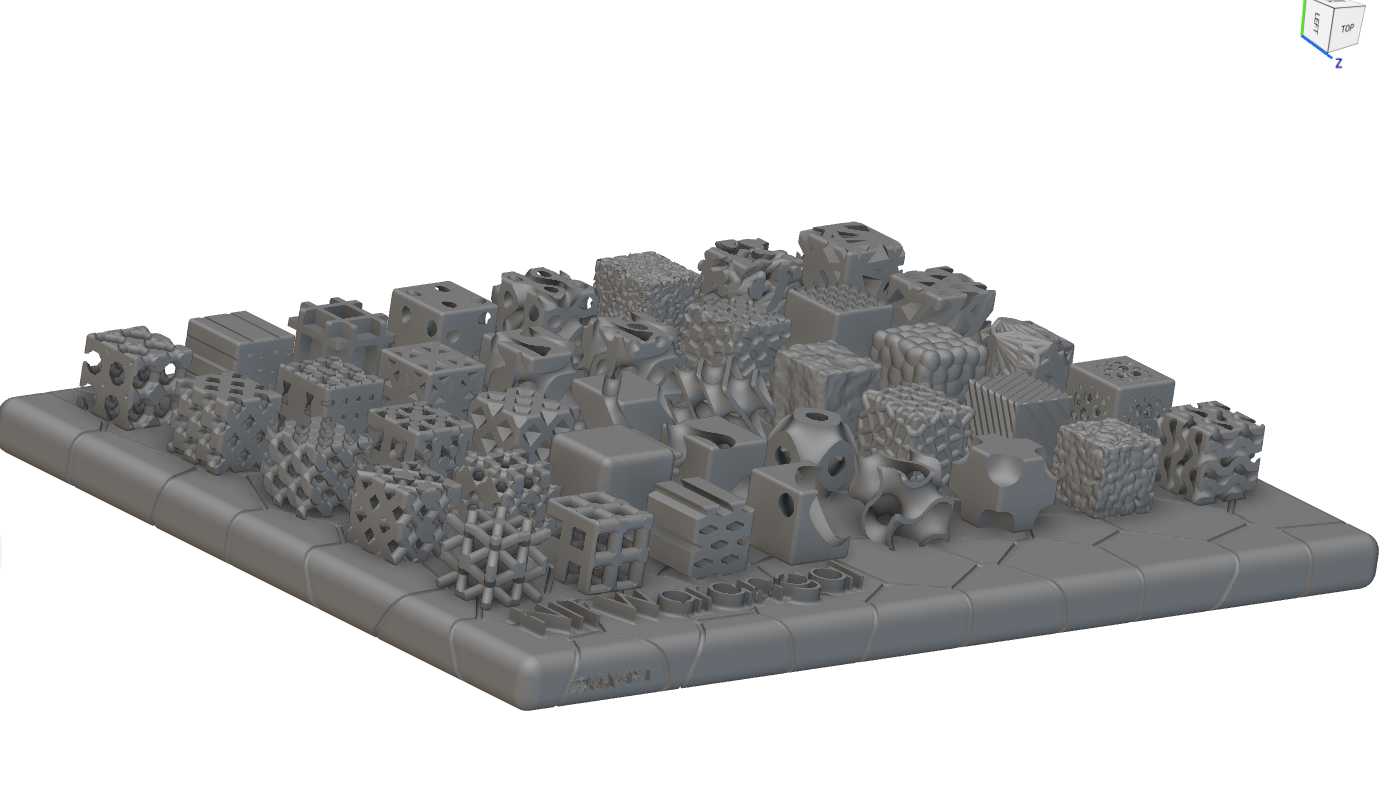

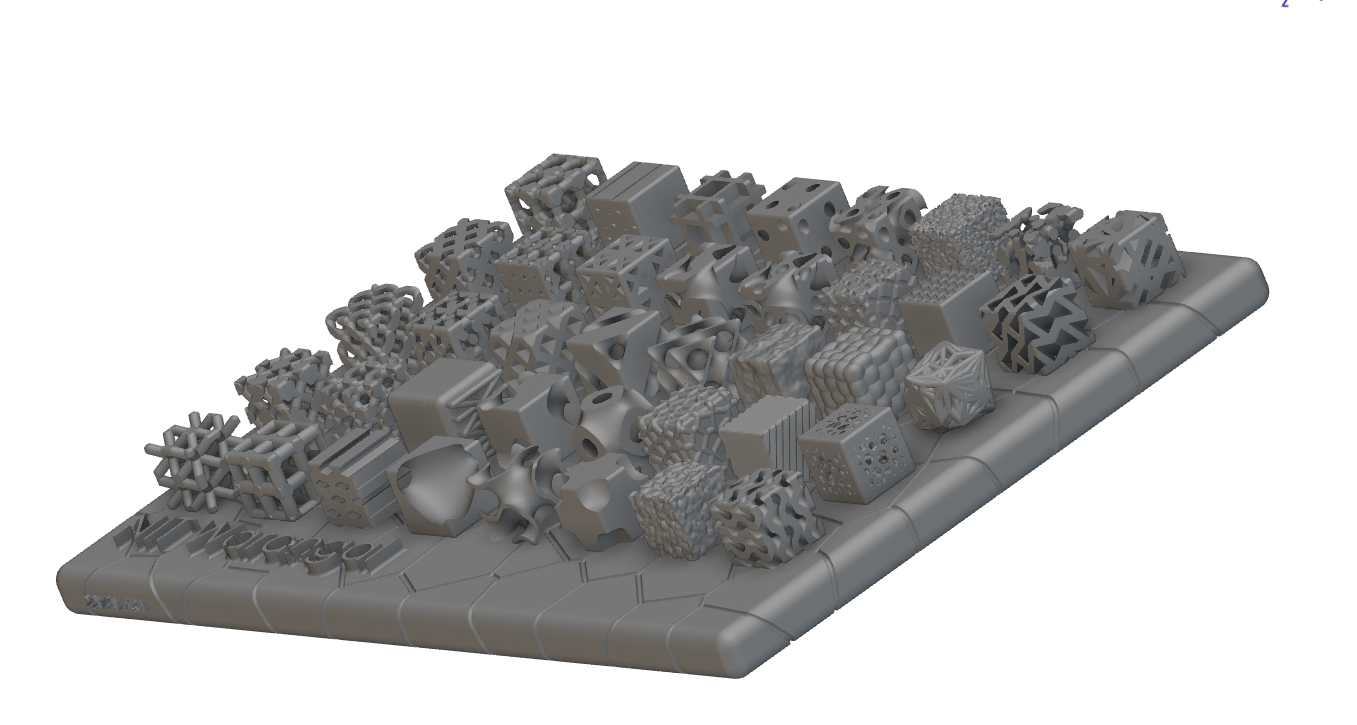

多构型晶格拓扑结构样件集合

　　这套晶格结构样件集合，覆盖了目前工程领域常用的数十种典型晶格构型，从简单的立方格栅、十字交叉构型，到带曲面过渡的仿生多孔、变密度梯度构型，再到带中心安装孔、异形切边的功能集成构型，每一款都对应不同的工程应用场景。在航空航天领域的非承力次结构件设计中，这类晶格结构可以在保证结构刚度满足要求的前提下，将零件重量降低40%以上，同时预留出流体通道、布线空间，替代传统的铣削减重槽、焊接拼接结构，减少装配工序。在3D打印随形冷却模具的设计中，带连通孔隙的晶格构型可以直接作为冷却流道的载体，相比传统的直孔冷却流道，能让模具型腔表面温度均匀性提升30%以上，减少注塑件的翘曲变形问题。在骨科植入物设计领域，匹配人体骨弹性模量的梯度晶格结构，可以避免应力遮挡问题，同时多孔结构能引导骨组织长入，提升植入物的长期固定稳定性。

　　设计这类晶格结构时，首先要明确应用场景的载荷边界：如果是承受单向压载的场景，优先选择沿载荷方向排布的杆状晶格，调整杆径尺寸匹配抗压强度要求；如果是承受多向复合载荷的场景，要选择各向同性的闭孔晶格构型，避免出现应力集中的薄弱方向；如果是用于流体换热、缓冲吸能的场景，要控制孔隙率和通孔尺寸，保证流体流通顺畅或者吸能行程满足设计要求。这套样件里的每款构型都做了边界过渡处理，晶格和实体安装面之间做了渐变过渡，避免直接连接带来的应力集中断裂问题，所有晶格单元的最小杆径都控制在常规增材制造工艺的成型阈值以上，不需要额外添加支撑就可以直接打印成型，样件整体的安装边界统一为正方形基准块，可直接装夹在力学试验机上做抗压、抗剪性能测试，也可以直接嵌入到轻量化零件的设计中作为填充结构，不需要重新做单元拼接和边界修复。不同构型的晶格可以根据实际需求组合使用，在零件的高应力区域采用高密度、大杆径的晶格，低应力区域采用低密度、小孔径的晶格，实现性能和重量的最优匹配。
