浴室套装ABS构件热流道注塑模具结构

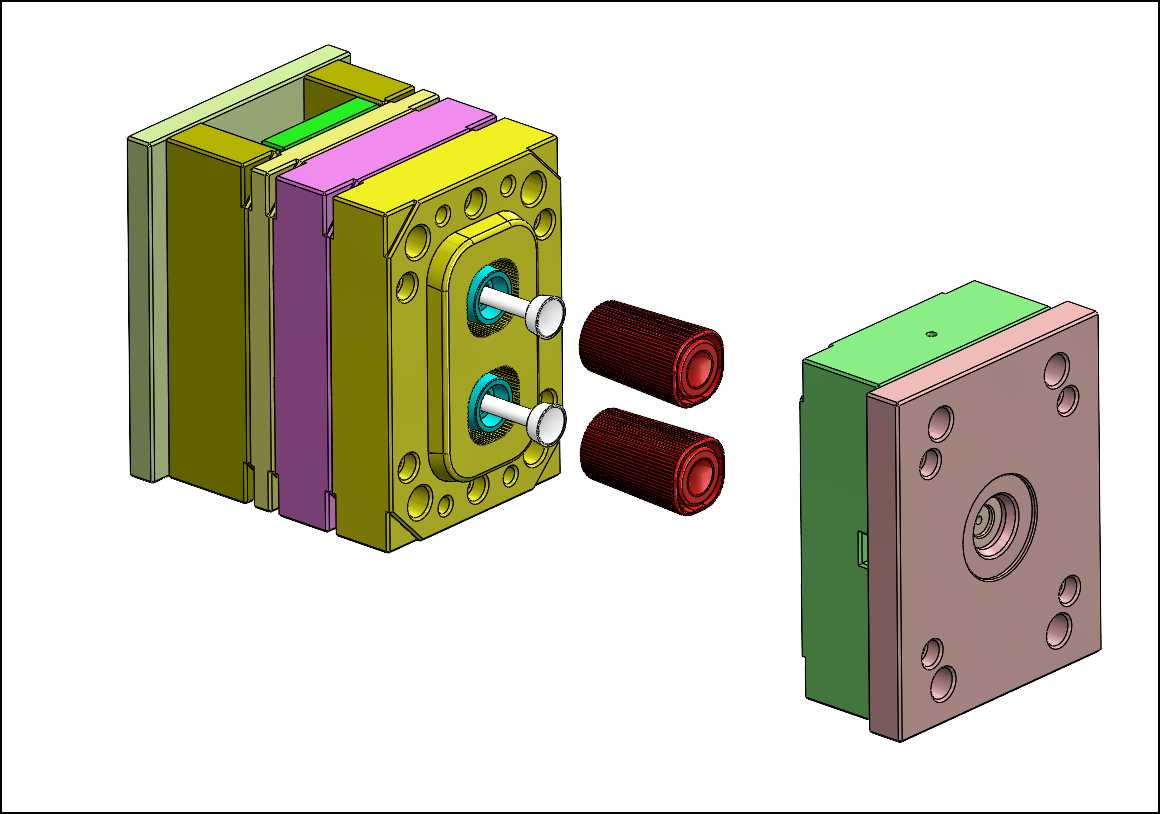

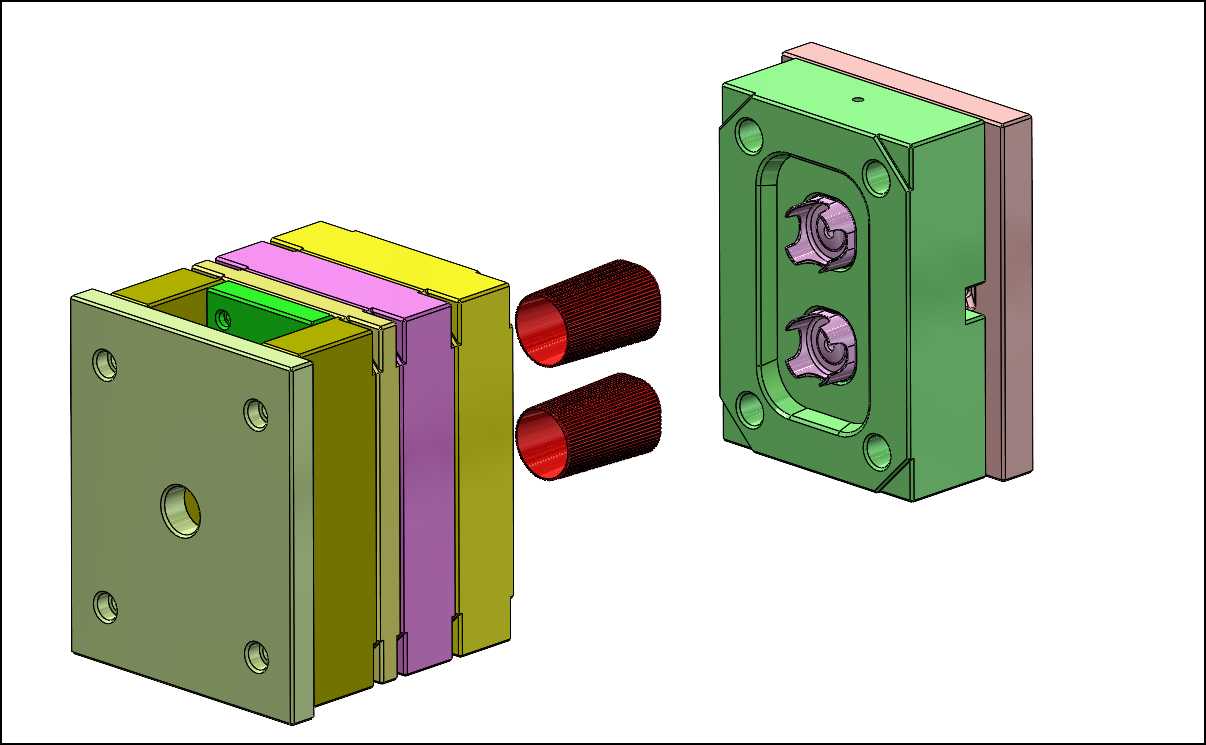

　　这套模具针对浴室套装类ABS塑料构件开发，采用热流道进胶方案，核心解决卫浴类外观塑件易出现的熔接痕、浇口残留高、成型周期长的行业痛点，适配量产场景下的连续注塑作业需求。从结构拆分来看，模具采用两板模衍生的热流道布局，定模侧集成热流道板与加热元件，两个独立进胶点直接对应型腔的进料位置，省去传统冷流道的凝料回收环节，生产过程中可减少原料损耗约15%-20%，同时避免冷料进入型腔造成的塑件表面瑕疵。动定模的分型面沿塑件最大轮廓线设置，贴合浴室套装构件的曲面外形，型腔表面做了抛光处理，匹配ABS材料的高光成型要求，确保卫浴产品外表面无明显合模线、流痕等外观缺陷。模具的冷却回路采用随形布局，围绕型腔与型芯的成型面均匀排布水道，

　　管径与水路间距经过匹配计算，可保证成型过程中模温均匀控制在ABS材料适宜的40-60摄氏度区间，减少塑件翘曲变形风险，尤其是浴室套装构件上的装配卡扣、定位柱等精细结构，可通过均匀冷却保证尺寸精度，满足后续卫浴产品总装的公差要求。导向定位结构采用导柱导套加虎口精定位的组合方案，合模过程中导柱先完成初定位，虎口结构再对动定模做二次精准对位，避免长期量产过程中出现型腔错位，保证塑件的壁厚均匀性，两个独立的圆柱形成型镶件对应塑件上的管状装配结构，镶件采用快拆式固定设计，后续量产中若出现磨损可快速更换，减少模具维护停机时间。模架部分采用标准模架改制，各模板的厚度、安装孔位匹配常用卧式注塑机的装夹参数，模具整体的闭合高度、开模行程预留足够余量，

　　适配120-180吨锁模力的注塑设备安装，顶出结构采用顶针加顶板的组合顶出方式，顶针位置避开塑件外观面，布置在塑件的加强筋、装配柱等非外观区域，顶出过程受力均匀，避免塑件顶白、顶变形问题。热流道系统的接线、加热元件排布在定模侧的专属安装槽内，走线规整，避免合模过程中压线风险，同时预留感温线安装位，可实时监测热流道各区域温度，保证进胶过程中塑料熔体温度稳定，减少温度波动造成的填充不满、飞边等成型问题。
