浴室套装塑料件注塑模具结构设计

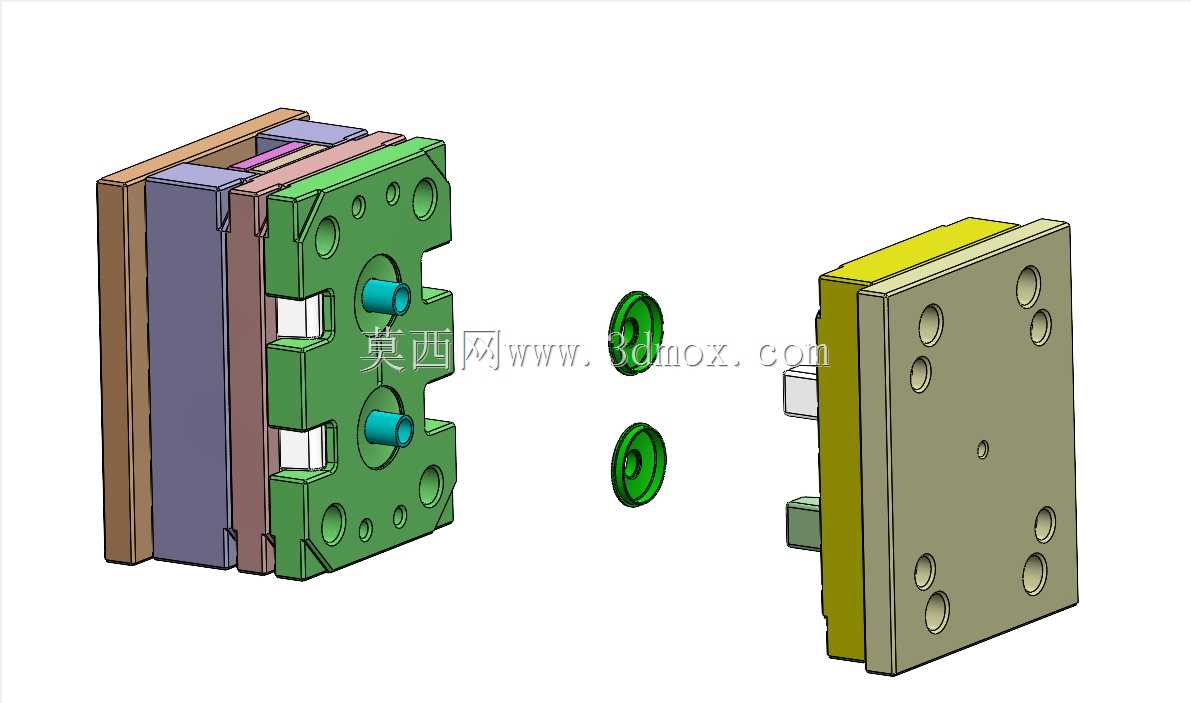

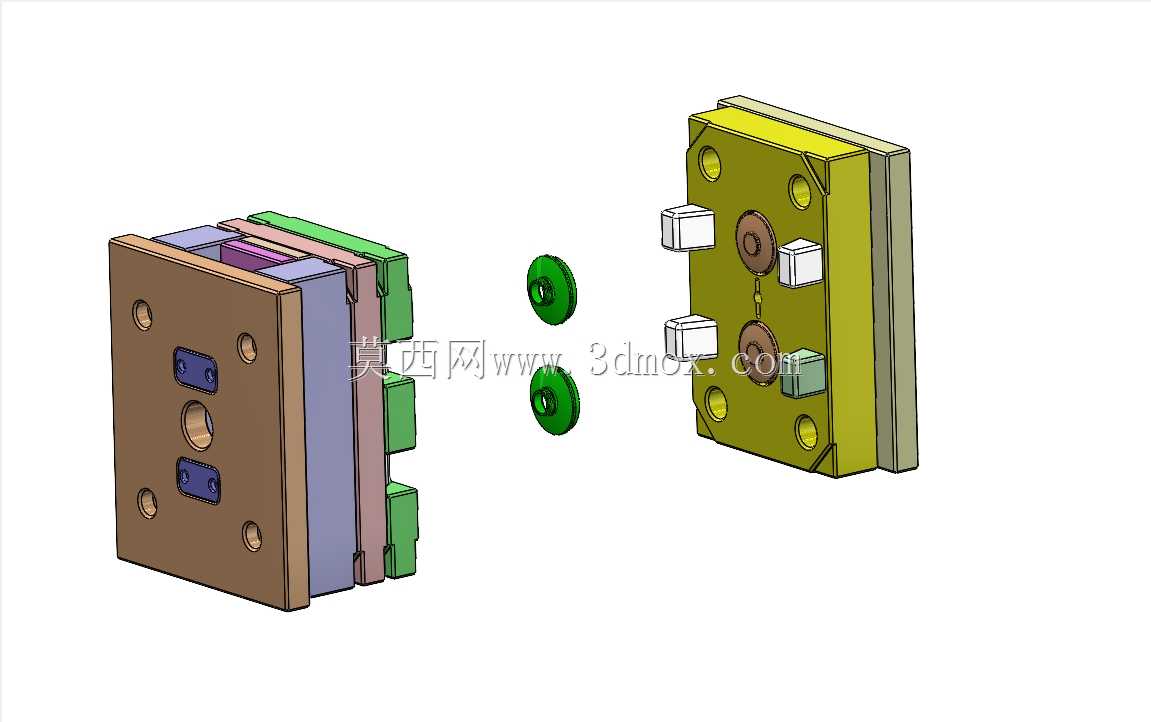

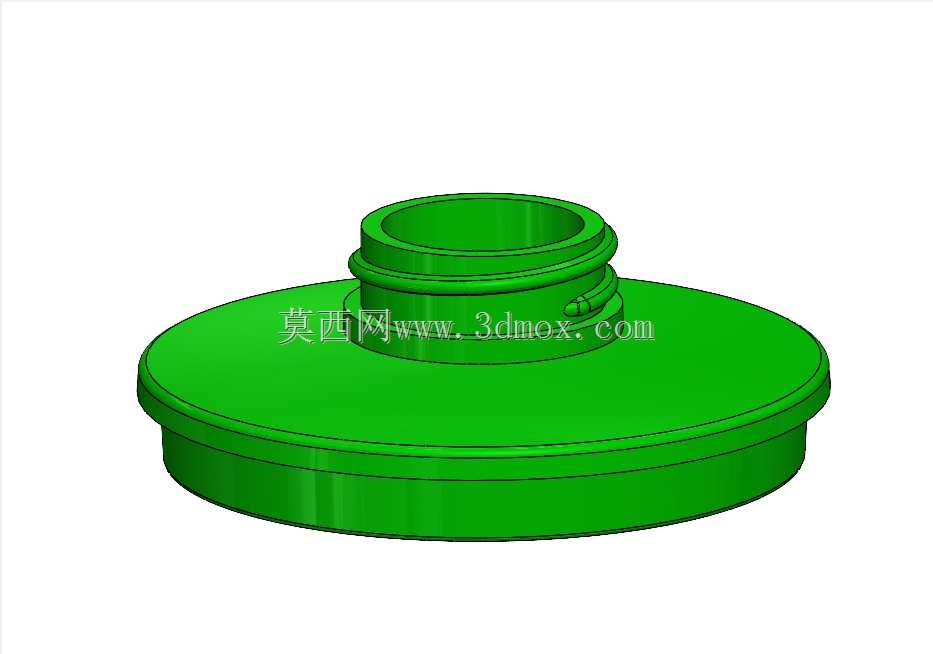

　　这套模具针对浴室套装类ABS塑料配件开发，核心服务于卫浴五金配套塑料件的批量注塑成型场景，日常卫浴场景中常见的塑料装饰盖、连接座、紧固件配套塑件都可通过该类模具结构完成量产，适配卧式注塑机的安装规格，可直接对接常规吨位注塑设备的机台锁模孔位、浇口对接位置，无需额外做安装适配改造。从结构拆分来看，模具采用典型的两板模模架布局，定模侧整合了型腔镶块、浇口套定位结构，动模侧设置了对应型芯、顶出组件以及冷却回路，拆分出的两个绿色环形零件为成型塑件上的嵌套结构镶件，这类镶件采用分体式设计，主要是考虑到对应位置塑件存在环形内凹结构，分体镶件可降低整体加工难度，后续量产过程中若出现局部磨损，也可单独更换镶件，无需报废整套模仁，

　　能有效降低后期维护成本。设计过程中优先考虑了ABS材料的成型收缩率特性，模仁尺寸预留了对应收缩余量，避免成型后塑件尺寸超差无法与配套金属螺丝、卫浴主体件完成装配。冷却回路采用直通式水路布局，沿模仁轮廓均匀排布，可保证成型过程中模温均匀分布，减少塑件出现翘曲、缩痕的概率，针对浴室塑料件外观面要求较高的特点，型腔侧做了镜面抛光处理，避免成型后塑件表面出现料流痕、熔接痕影响外观质感。顶出机构采用圆顶针布局，顶针位置避开塑件外观面与装配配合面，顶出过程受力均匀，可避免顶白、顶穿缺陷。模具的整体安装边界适配常规200吨级注塑机的拉杆间距、开模行程要求，锁模面的平行度公差控制在0.02mm以内，可保证合模过程中无飞边产生。

　　针对产品附带的螺丝装配位，模仁上专门设计了对应的定位柱结构，成型后可直接预留螺丝安装孔位，无需后续二次钻孔加工，能有效缩减后续装配工序的加工量，提升整体生产效率。浇注系统采用侧浇口进料，浇口位置设置在塑件非外观面的侧边，成型后可快速去除浇口残留，不会在外观面留下明显痕迹。整套结构的导向定位采用导柱导套配合精定位块的组合方式，合模过程中可保证动定模的同轴度，避免长期量产过程中出现模仁错位导致塑件壁厚不均的问题。
