浴室塑料套件注塑成型模具结构设计

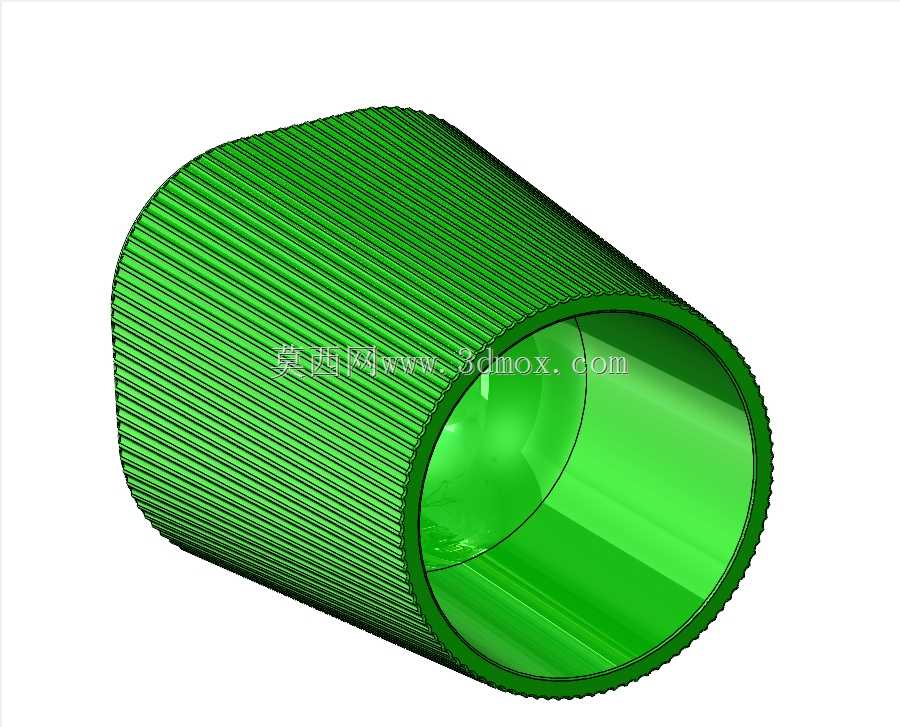

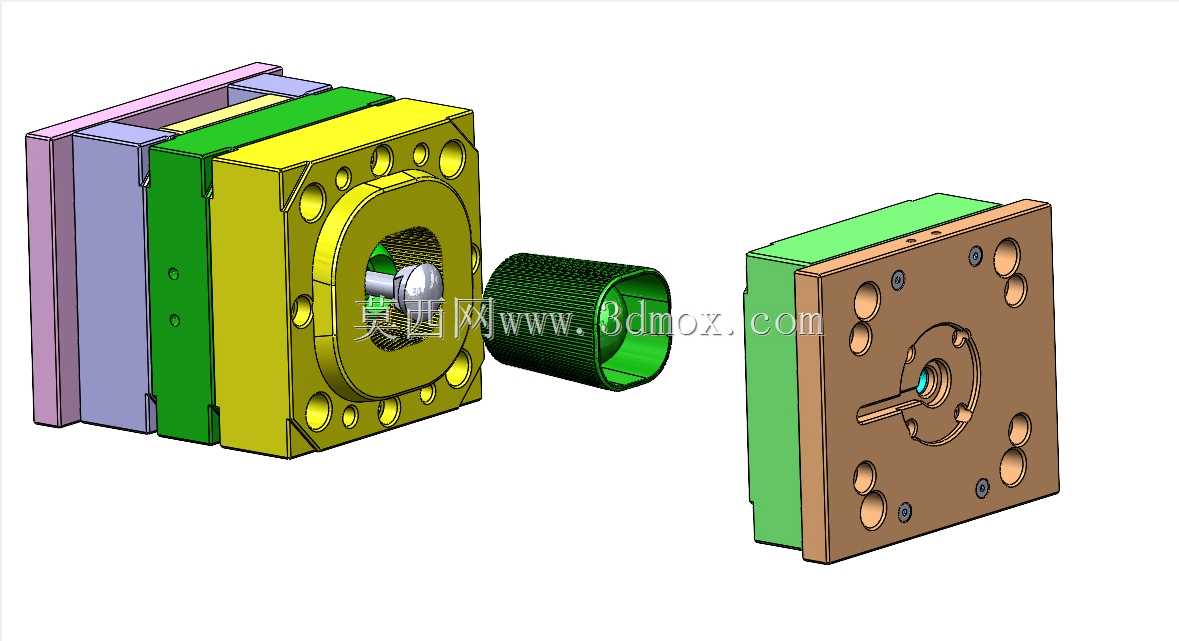

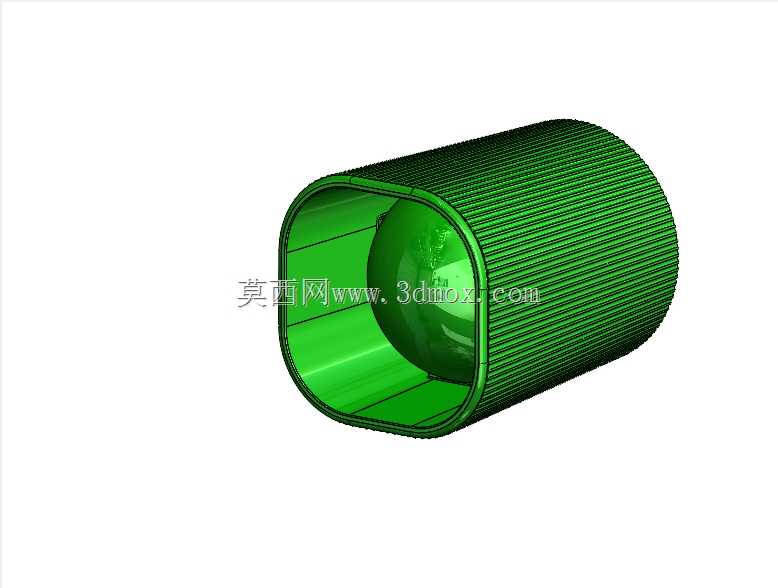

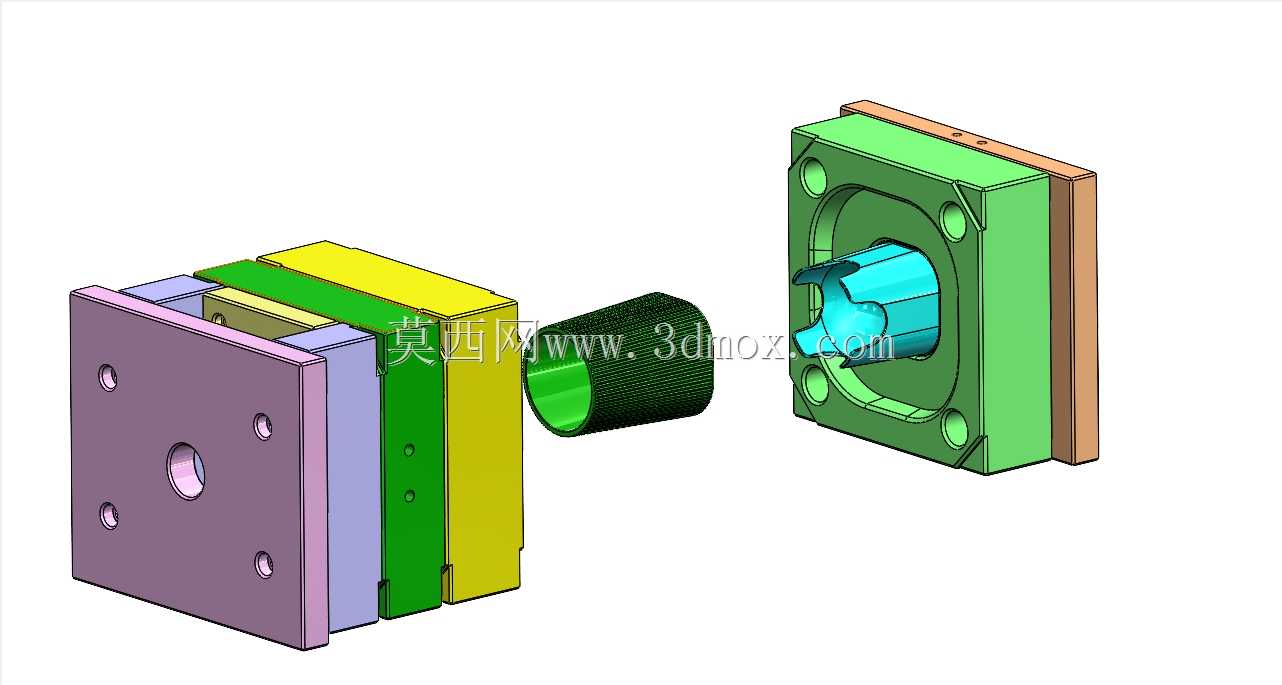

　　这套模具针对浴室场景常用的塑料套件做成型设计，对应塑件为ABS材质的筒状卫浴配件，日常应用在卫浴五金的配套连接件、装饰套类部件生产中，这类塑件对表面光洁度、尺寸一致性要求较高，要适配卫浴场景长期潮湿环境下的使用强度，同时兼顾外观的规整度，避免出现飞边、缩痕、熔接痕等影响装配和观感的缺陷。从模具结构来看，采用了标准两板模的基础架构，搭配分层式模架组件，从定模侧到动模侧依次设置了面板、定模板、动模板、方铁、底板等基础模架零件，导柱导套做了对称排布，保证合模过程中的运动精度，避免型腔错位导致的塑件壁厚不均问题。型腔部分针对筒状塑件的结构特点，采用了圆周式的型腔布局，单个模次可完成对应塑件的完整成型，型芯部分做了针对性的脱模结构设计，

　　考虑到塑件内壁有防滑纹理的结构，脱模时要避免顶出过程中刮伤塑件表面纹理，顶出机构设置在动模侧，采用均匀分布的顶杆布局，保证顶出力平衡，防止塑件顶出变形。冷却回路的设计沿着型腔和型芯的轮廓做环绕排布，保证成型过程中模温均匀，减少塑件因为冷却不均产生的翘曲变形，缩短成型周期。浇口位置选择在塑件的非外观端面，避免浇口痕迹残留在塑件外露的装饰面上，后续去除浇口的工序也更简便，不会破坏塑件表面的滚花纹理结构。安装边界上，这套模架的尺寸适配常规卧式注塑机的安装规格，定位圈、浇口套的尺寸符合通用注塑机的对接标准，不需要额外做改装就可以直接上机安装，锁模孔的位置和尺寸也匹配常规机型的锁模结构，上下模的开模行程预留了足够的取件空间，

　　配合机械手取件也能适配自动化生产的节拍。设计过程中针对ABS材料的成型特性，对排气槽的深度做了对应调整，避免填充过程中出现困气导致的烧焦、缺料问题，分型面的选择沿着塑件的最大轮廓线设置，合模时的贴合精度足够，减少飞边产生的概率，同时也方便后续的模具维护和型腔抛光作业。
