浴室套装塑料件注塑成型模具结构

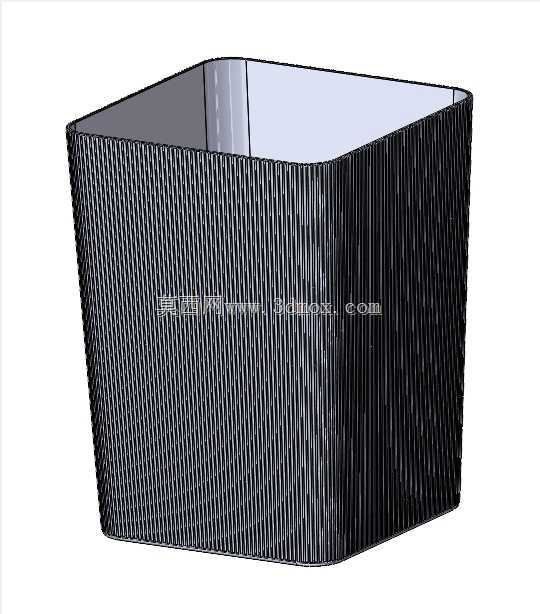

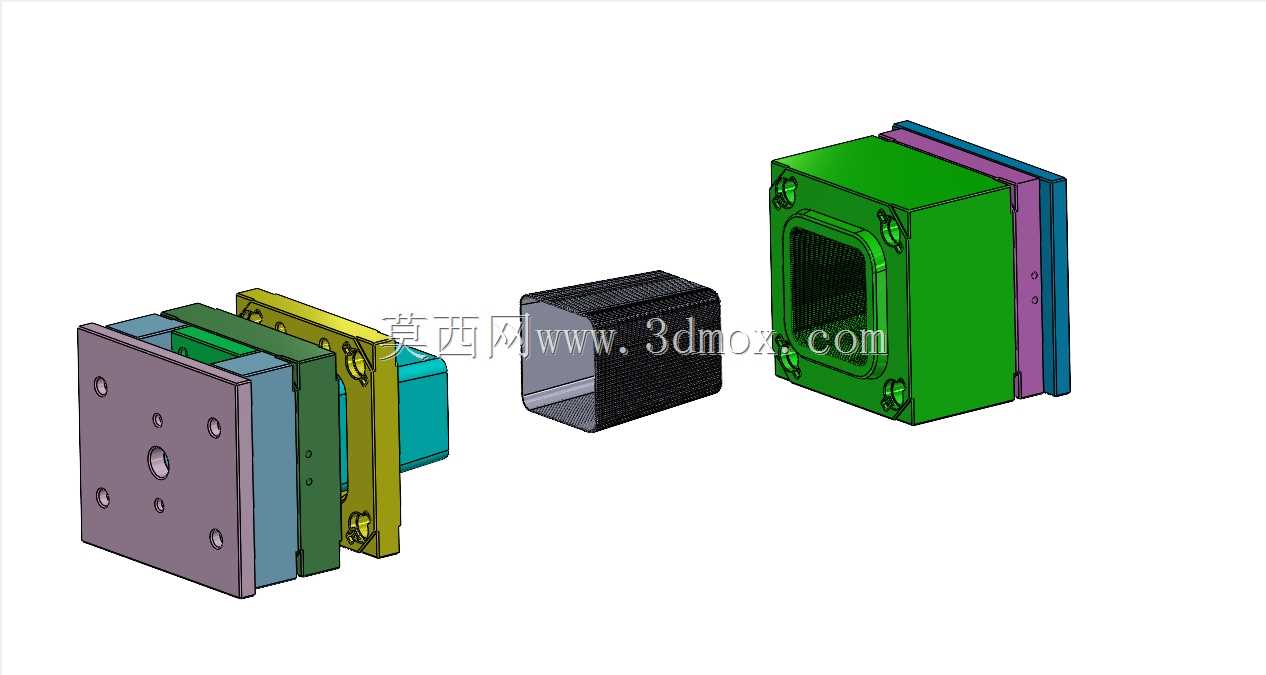

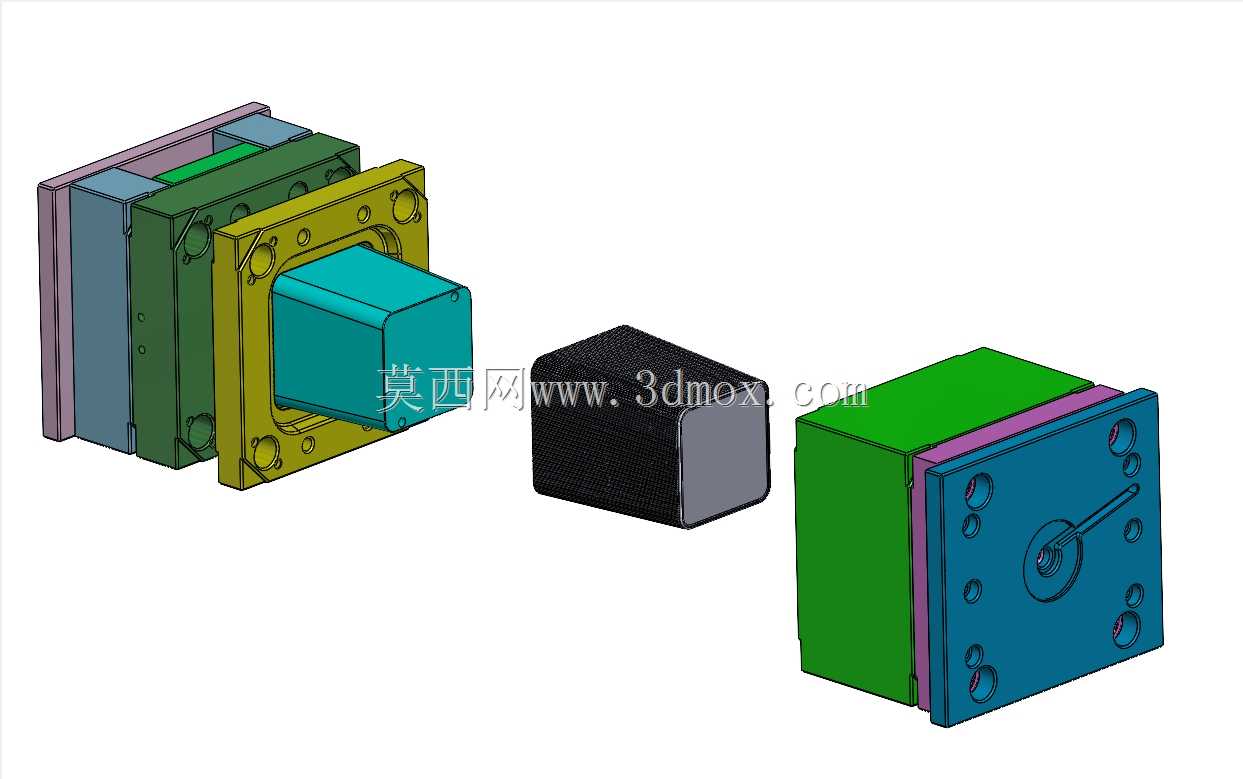

　　这套模具针对浴室套装类ABS塑料件的量产需求设计，核心服务于卫浴产品注塑生产场景，适配卧式注塑机安装使用，可完成对应塑料壳体件的一次注射成型作业。从结构拆分来看，整套模具采用标准两板模基础架构，拆分后可见定模侧、动模侧、成型型腔型芯组件、导向定位结构，各模块配合精度直接决定成型件的外观质量与尺寸一致性。设计过程中优先考虑浴室塑料件的外观要求，成型面做了均匀的抛光处理预留，避免成型后表面出现熔接痕、缩印等常见缺陷，针对ABS材料的流动性特征，浇口位置选在塑件非外观面的侧端，进胶平衡经过反复校核，确保熔体填充时各区域流速均匀，不会出现缺胶、飞边问题。模架选用标准规格的龙记模架作为基础，导柱导套配合间隙控制在0.02mm以内，

　　合模时可保证型腔与型芯的同轴度，避免成型件出现壁厚不均的问题。冷却回路采用环绕式布局，在定模型腔板、动模型芯板内分别布置独立的水路，水路距离成型面的距离保持在15-20mm区间，既保证冷却效率，又避免距离过近导致成型面温度不均，引发塑件翘曲变形。顶出结构采用顶针+顶块组合的方式，针对塑件的包紧力分布，在塑件内侧筋位、边缘位置均匀布置顶出元件，顶出行程经过核算，保证开模后塑件可顺利脱离型芯，同时顶出痕迹不会残留在塑件外观面。安装边界方面，模具的长宽高尺寸适配200T规格卧式注塑机的容模空间，定位圈尺寸、浇口套球面半径均匹配对应注塑机的炮嘴规格，锁模孔位置符合通用注塑机的安装标准，上机后无需额外做改装即可直接调试生产。日常生产过程中，

　　这套模具的维护点集中在导向部件的定期润滑、成型面的防锈处理、顶出机构的行程校验，可满足连续大批量生产的稳定性要求，成型出的塑料件可直接用于浴室置物类套装的组装，尺寸公差满足卫浴产品的装配精度要求，边缘无多余飞边，表面光洁度符合卫浴产品的外观验收标准。针对ABS材料的成型温度区间，模具设计时也预留了加热棒安装孔位，可在低温环境下对成型面做预热处理，避免冷料导致的填充不足问题，排气槽开设在分型面的熔体末端位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，又不会出现溢料飞边问题。
