高精度径向向心球轴承三维结构模型

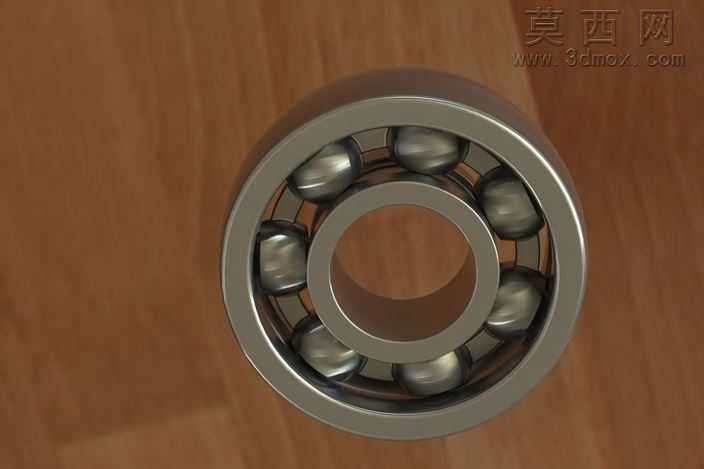

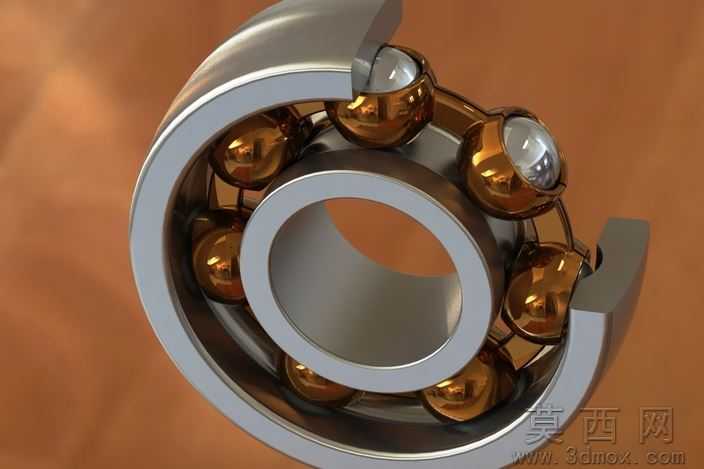

本径向球轴承三维模型采用参数化建模思路完成，建模过程中严格遵循滚动轴承的通用结构设计规范，先以旋转凸台特征生成轴承内圈与外圈的基础基体，对内圈的外滚道、外圈的内滚道做精准的圆弧曲面约束，保证滚道曲率与滚动体球面的匹配度符合径向承载的设计要求。滚动体部分采用圆周阵列特征完成排布，建模时先绘制单个钢球的球体特征，以轴承中心轴线为阵列基准，按照标准深沟球轴承的滚动体数量完成均匀阵列，同时添加保持架的结构特征，保持架采用兜孔结构设计，每个兜孔对应包裹单个滚动体，保证滚动体在运转过程中不会出现相互摩擦、位置偏移的问题。材质渲染阶段，对轴承内圈、外圈、滚动体均赋予金属铬钢材质，调整材质的反射参数与粗糙度参数，还原淬硬轴承钢的哑光金属质感，对保持架赋予冲压冷轧钢材质，区分不同部件的材质视觉差异；场景渲染时添加柔和的环境光与定向补光，突出轴承滚道、滚动体的曲面结构细节，清晰展现各部件的装配关系。模型完整还原了径向向心球轴承的装配结构，内圈与轴配合的内孔、外圈与轴承座配合的外圆柱面均做了精准的尺寸约束，各部件之间保留了符合实际装配要求的间隙，可直观展示径向球轴承承受径向载荷时的受力结构逻辑，能够用于机械结构教学演示、设备装配仿真、传动机构设计参考等场景，模型结构完整无破面，各特征参数可编辑调整，能够适配不同尺寸规格的同类型轴承快速改型设计需求。
