符合DIN1624标准的多规格爪形螺母

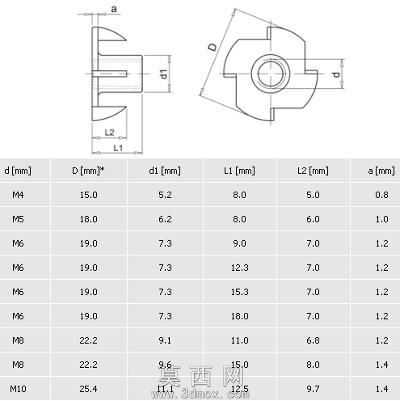

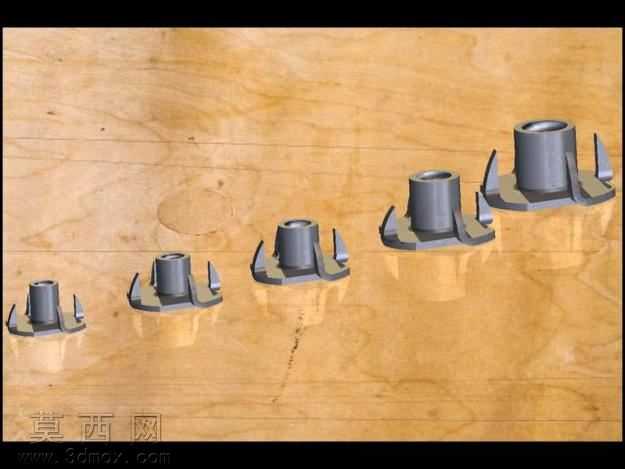

本次建模的爪形螺母严格遵循DIN 1624标准规范开展三维设计，覆盖M4至M10全系列常用公称尺寸，采用Autodesk Inventor的iPart参数化建模逻辑搭建，将不同规格对应的螺纹参数、爪部尺寸、主体高度、底座直径等核心尺寸录入参数表，可通过规格选择直接调用对应尺寸的模型，无需重复建模，大幅提升同系列零件的设计调用效率。建模过程中首先绘制螺母主体的回转截面，通过旋转特征生成带内螺纹的筒状基体，内螺纹特征严格匹配公制粗牙螺纹的标准牙型、螺距与公差参数，保证螺纹配合的通用性与准确性。随后针对爪部结构进行单独设计，根据不同规格螺母的受力需求，调整爪部的倾斜角度、厚度与尖端弧度，通过拉伸、拔模、圆角特征依次生成四个均匀分布的爪脚，对爪脚与主体连接的位置做应力过渡圆角处理，避免实际使用中出现应力集中导致的爪部断裂问题，底座与主体衔接处同样做平滑圆角处理，优化零件的力学性能。材质配置上为模型赋予了碳钢镀锌的金属材质，调整材质的粗糙度、金属度与反射参数，还原五金紧固件的真实金属质感，渲染阶段采用木纹工作台作为展示背景，搭配柔和的漫反射光照，清晰呈现不同规格爪螺母的尺寸差异与结构细节，同时添加地面反射效果提升渲染真实感。该系列爪螺母主要用于木质构件、胶合板等软质基材的快速连接，爪部结构可在安装时嵌入基材表面，起到防转防滑的作用，相比普通螺母无需额外加工防转结构，安装便捷性更高，参数化的模型文件可直接用于机械装配、工装设计、家具五金配套等场景的设计调用，模型结构完整，特征树清晰，无冗余几何元素，可直接导出为通用三维格式用于不同设计软件的协同工作。
