CA6140车床用90度直角安装后壳结构

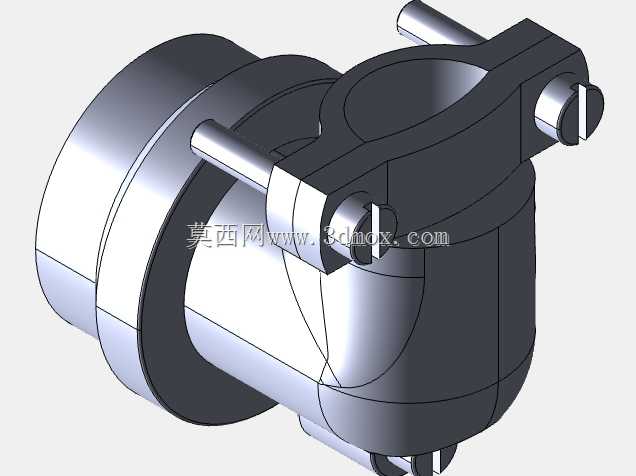

　　这款90度结构的后壳零件，主要适配CA6140普通车床的流体管路或操作机构连接部位，在车床的冷却系统、润滑回路或是操作杆转接位置都能见到这类结构的应用，核心作用是实现管路或杆件的90度转向固定，同时兼顾连接部位的密封与装夹可靠性。从结构设计来看，主体采用回转体加侧置夹座的组合形式，一端的阶梯圆柱结构是插入式配合段，不同直径的台阶分别对应安装孔的定位止口、密封件安装位以及轴向限位端面，加工时需要严格控制各段圆柱的同轴度，避免安装后出现偏斜导致密封失效或者杆件卡滞。侧置的夹座部分采用开口抱箍结构，搭配两个对称布置的锁紧销轴，安装时将待连接的管件或杆件穿入夹座内孔，锁紧销轴后即可依靠抱箍的抱紧力实现径向固定，

　　这种结构的优势在于安装时不需要对连接件做端部螺纹加工，允许一定的轴向位置调整，适配现场装配时的尺寸公差累积，同时90度的转向角度可以在紧凑的车床床身内部空间里完成管路走向的弯折，避免管路与床身导轨、溜板箱等运动部件发生干涉。设计时首先要确定的是两端连接部位的通径尺寸，要保证内部流道或者杆件过孔的直径满足流量或者杆件运动的需求，不能因为转向造成通径缩小引发压力损失或者运动卡滞；抱箍的开口宽度需要根据被连接件的外径公差做匹配，既要保证锁紧后有足够的抱紧力防止松脱，又要避免开口量过小导致锁紧时夹座出现应力开裂，两个销轴的安装孔位置要对称于夹座的中心平面，保证锁紧时夹座的受力均匀，不会出现单侧压紧导致的连接件偏斜。安装边界方面，

　　阶梯圆柱端的最大外径要小于安装面板的开孔尺寸，轴向的台阶长度要匹配安装面板的厚度，保证装入后限位端面能完全贴靠在安装面上，不会出现轴向窜动；夹座部分的外轮廓要预留足够的扳手操作空间，方便装配时锁紧销轴，同时整个零件安装后，外轮廓不能超出车床对应安装位置的安全间隙，避免溜板移动时发生碰撞。零件的壁厚设计需要兼顾强度与轻量化，回转体部分的壁厚要满足内部介质压力的强度要求，夹座部分在开口位置要做圆角过渡，减少应力集中，长期受振动工况下也不会出现断裂问题。实际应用中，这类后壳零件在车床的日常维护更换中需求量不小，因为长期接触冷却润滑液，加上车床运行时的持续振动，容易出现密封老化、抱箍松弛的问题，精准的三维结构可以帮助维修人员提前核对安装尺寸，避免备件采购错误导致的停机等待，也能为同类转向连接结构的设计提供参考，根据不同的安装空间调整各段尺寸，适配不同型号机床的安装需求。
