激光切割加工用快速夹紧工装结构

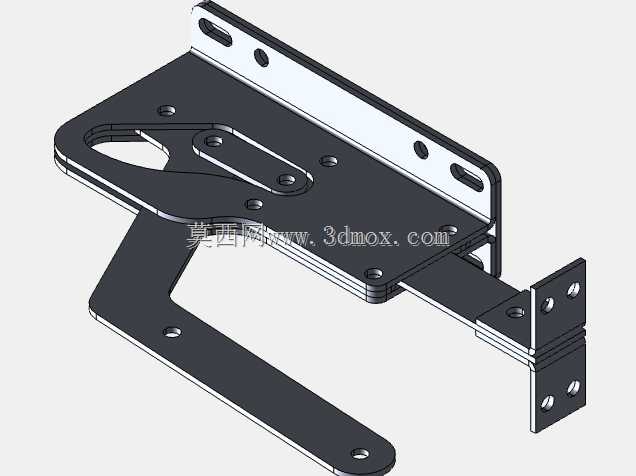

　　这类快速夹紧结构主要面向激光切割加工工位的工件装夹需求，在中小批量钣金件切割、型材下料的作业场景中，能够替代传统的螺栓压紧、台虎钳夹持方案，大幅缩短单件工件的装夹对位时间。整套结构采用多层钣金叠合装配的形式，没有复杂的铸造或机加工异形件，所有组成板件都可通过激光切割下料后直接折弯、攻丝组装，加工门槛低，制造成本可控，适合车间根据自身加工台面尺寸做适配改型。从功能实现逻辑上看，该夹钳依靠杠杆式的锁止结构完成压紧动作，扳动操作臂即可实现夹口的快速开合与锁止，锁止状态下具备足够的压紧力，能够避免激光切割过程中高压吹气导致的工件移位、翘边问题，同时夹头位置做了延伸避让设计，不会遮挡切割头的走刀路径，减少装夹带来的加工干涉。

　　设计过程中优先考虑了安装适配性，底座部分预留了多组长条型安装孔，既可以通过T型螺栓固定在带T型槽的激光切割机工作台上，也可以配合压板固定在格栅式支撑台面上，安装孔的间距覆盖了市面主流中小功率激光切割机的台面槽距，不需要额外做转接板即可完成固定。夹钳的活动行程做了冗余设计，能够兼容3mm到25mm厚度范围内的钣金件、薄壁型材装夹，夹口的接触位置做了平面压合处理，不会在工件表面留下压痕，适合表面质量要求较高的装饰类钣金件、外观件加工装夹。整套结构的受力路径经过优化，操作臂的力臂比例经过匹配，操作人员单手即可完成开合锁紧动作，长期重复使用也不会产生明显的疲劳感，锁止结构具备自锁特性，即使加工过程中存在设备振动，也不会出现夹钳松脱的情况。

　　夹体的侧向延伸支架可以根据加工需求调整伸出长度，针对异形工件、超出工作台基准面的工件，也能实现稳定的压紧定位，不需要额外制作专用的垫高工装。在日常维护层面，所有铰接位置都采用可拆卸的销轴连接，磨损后可以快速更换备件，不需要整体报废夹钳，铰接位置预留了润滑间隙，定期加注润滑脂即可保证长期操作的顺畅性，不会出现卡滞、锁止不到位的问题。
