摩托车佳明MAP60导航设备固定支架

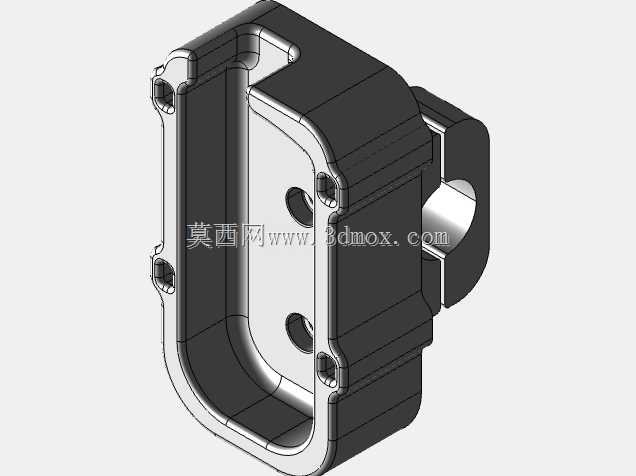

　　这款固定支架主要适配佳明MAP60型号手持GPS设备，核心应用场景为跨骑、踏板类摩托车的户外骑行导航场景，解决骑行过程中手持导航设备无法固定、易脱落、查看不便的实际问题，适配日常通勤、长途摩旅、非铺装路面穿越等多种骑行工况。从结构设计来看，支架主体采用半包式围合结构，内侧型腔完全匹配MAP60设备的外轮廓尺寸，型腔边缘做了等距限位凸台，设备装入后可限制前后、左右四个方向的位移，避免骑行颠簸中设备从支架内脱出；型腔四周预留的四个沉头安装孔位，可搭配橡胶压片或锁紧卡扣实现设备的快速装拆，无需额外工具即可完成设备取放，方便用户下车时携带导航设备。支架侧方延伸出的圆柱安装接口，是适配摩托车车把安装的核心连接结构，

　　接口内孔尺寸匹配常规摩托车22mm直径车把管，安装时可通过抱箍结构将支架固定在车把中部或左侧位置，安装位置可根据用户骑行视线习惯调整角度，保证骑行时视线偏移角度不超过15度，符合骑行安全的视线要求。设计过程中优先考虑了户外使用的可靠性，支架主体壁厚做了差异化设计，受力集中的安装接口位置壁厚加厚至3mm，型腔围边位置壁厚控制在2mm，既保证整体结构强度，又避免支架过重增加车把负载；支架外边缘全部做了R2圆角过渡，没有尖锐棱角，避免安装使用过程中划伤手部或设备外壳。型腔背面预留的两个圆形通孔，一方面是为了减少支架整体用料重量，另一方面可作为设备背部散热的通风通道，长时间导航时设备产生的热量可通过通孔快速散出，避免高温导致设备卡顿或宕机。

　　从安装边界来看，支架整体安装后突出车把的距离控制在45mm以内，不会超出车把护手的防护范围，倒车时可借助护手避免支架直接受撞击，同时不会干涉车把的转向动作，左右满打方向时支架不会与油箱、仪表台等周边部件发生干涉。支架与设备接触的内表面预留了0.5mm的胶条粘贴槽，用户可自行粘贴泡棉胶条，既可以填充设备与支架的装配间隙减少颠簸异响，又能避免硬质支架刮花导航设备的塑料外壳。
