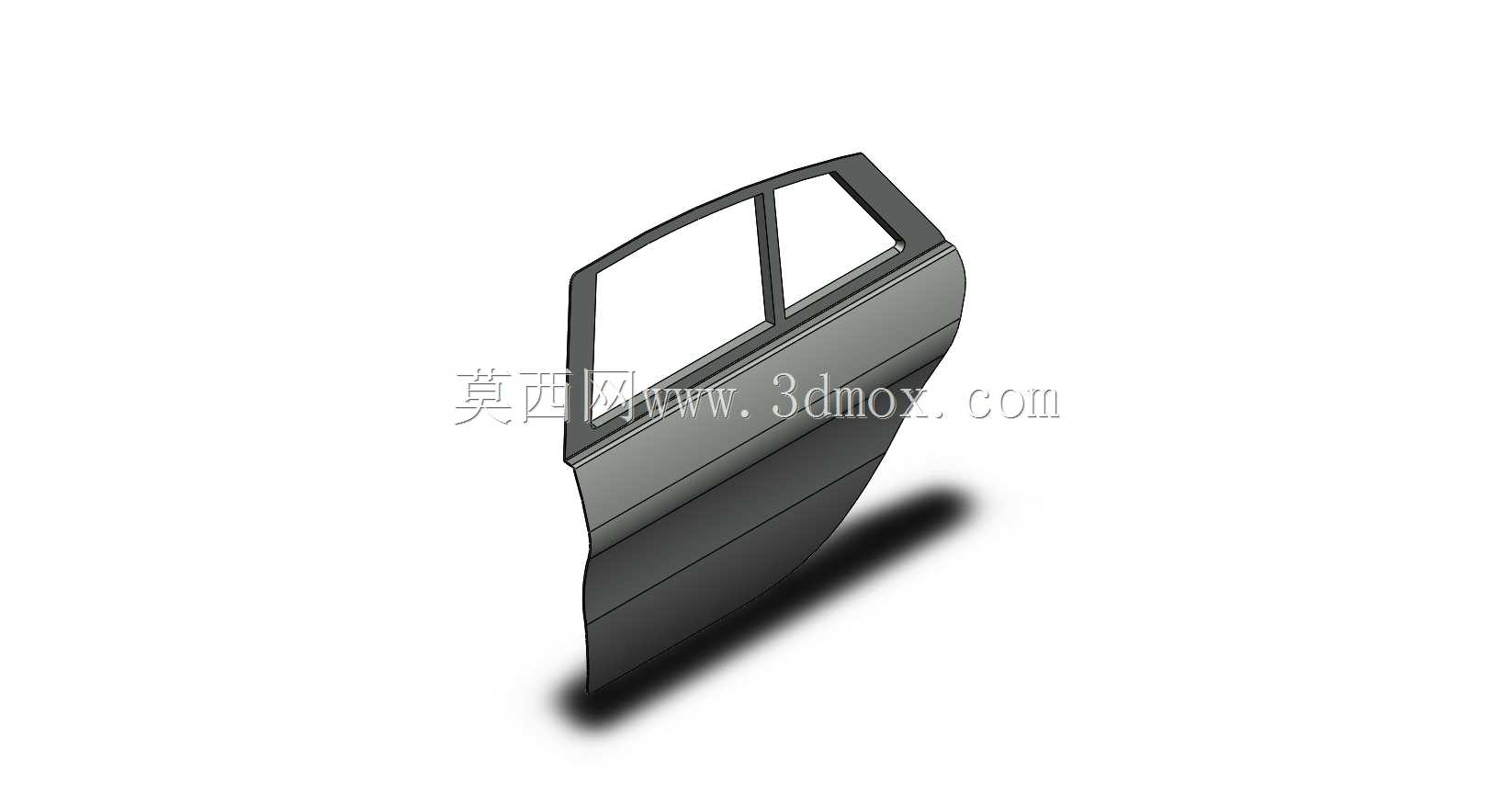

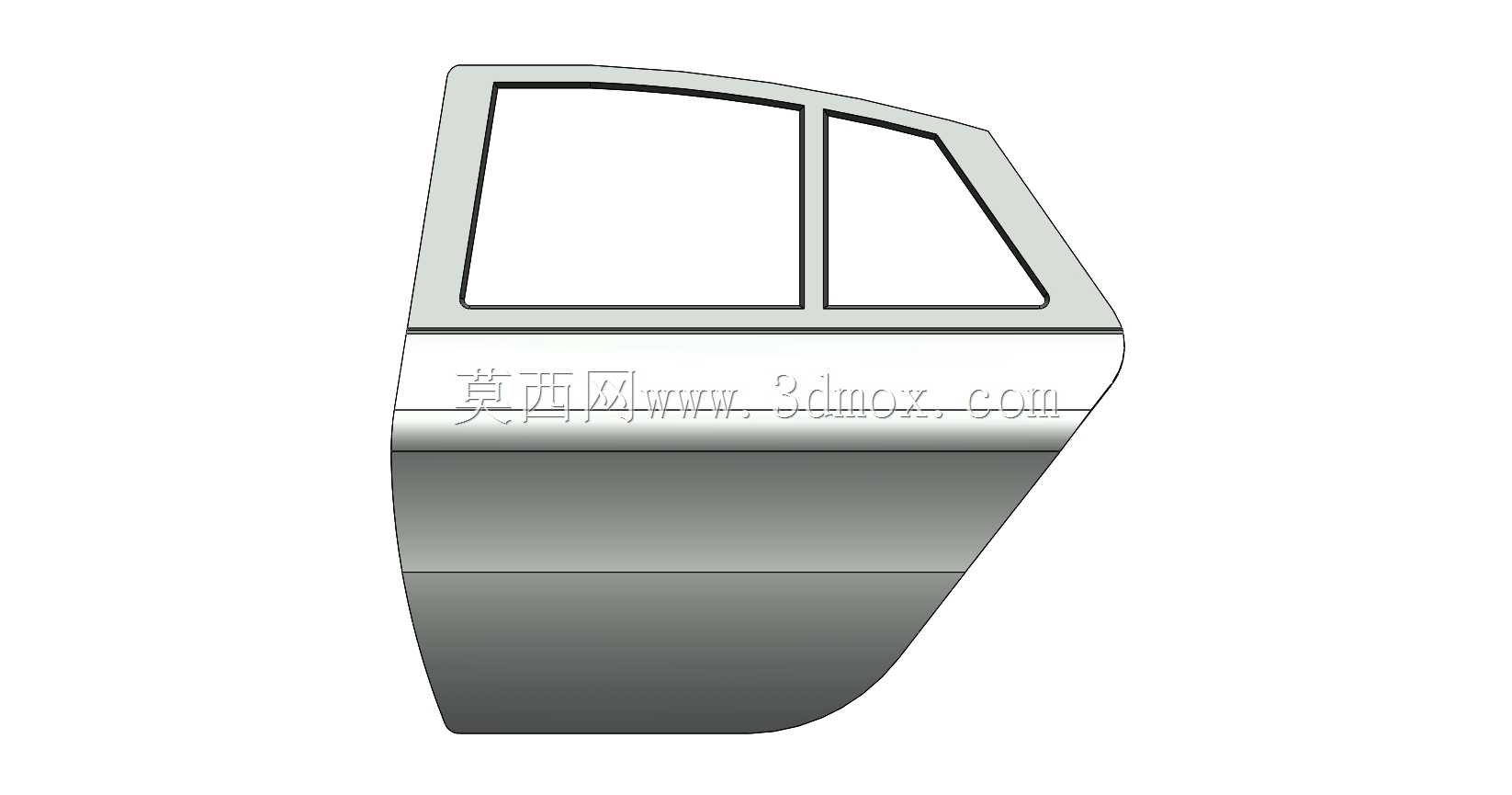

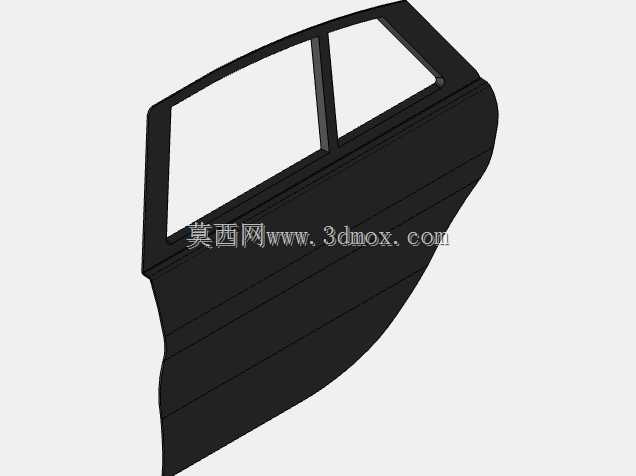

乘用车侧门曲面结构三维数模

　　该曲面数模还原了乘用车侧围车门的完整外廓与分件边界，建模过程中优先匹配车身A级曲面的连续性要求，外板曲面沿车长方向的曲率变化完全贴合整车侧围的光影走势，避免出现局部曲率突变导致的漆面反光断层问题。日常使用场景中，这类车门结构需要兼顾乘员上下车的通过性、侧面碰撞的溃缩吸能空间、以及玻璃升降的运动避让需求，建模时特意将窗框区域的分缝做了等宽处理，匹配整车焊装工位的夹具定位公差要求，窗框上沿的弧度与侧围顶梁的型面完全贴合，关闭状态下密封条的压缩量控制在合理区间，避免高速行驶时出现风噪漏风问题。从结构设计逻辑来看，数模将车门的内外板安装边界做了明确的区分，外板曲面预留了冲压工艺的拔模斜度，沿周的翻边高度匹配滚压包边的工艺要求，

　　内板侧的安装平面预留了门锁、玻璃升降器、扬声器等附件的安装凸台，所有安装孔位的位置都按照周边附件的运动包络做了避让校核，避免玻璃升降过程中与内饰板、加强筋出现运动干涉。车门下沿的型面做了内收处理，匹配侧裙的安装间隙，同时预留了排水孔的布置位置，避免雨天行车时车门腔体积水锈蚀。数模的曲面构建采用了多段桥接曲面的方式，门把手安装区域做了局部内凹处理，凹陷深度符合人机工程的握持需求，同时曲面过渡区域保持G2连续，不会出现明显的触感棱线。针对侧面碰撞的安全需求，车门内部的加强梁安装面在数模中做了位置标注，安装面的法向与碰撞力传递方向保持一致，能够将碰撞力有效传递到车身B柱与门槛梁结构，减少乘员舱的侵入量。窗框的三角窗区域做了单独的曲面拆分，

　　匹配玻璃导轨的安装宽度，导轨安装面的弧度与玻璃升降轨迹完全重合，保证玻璃升降过程中运行顺畅，不会出现卡滞异响。整个数模的型面边界严格按照整车安装匹配要求设定，与翼子板、B柱、侧围后段的分缝间隙均匀一致，能够直接用于后续的结构细化、模具开发以及装配校核工作，为车身开发阶段的间隙面差调整提供准确的数模依据。
