汽车排气系统管路消音集成结构

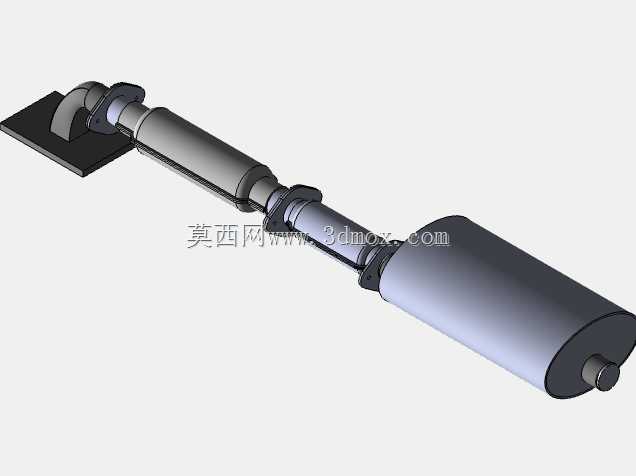

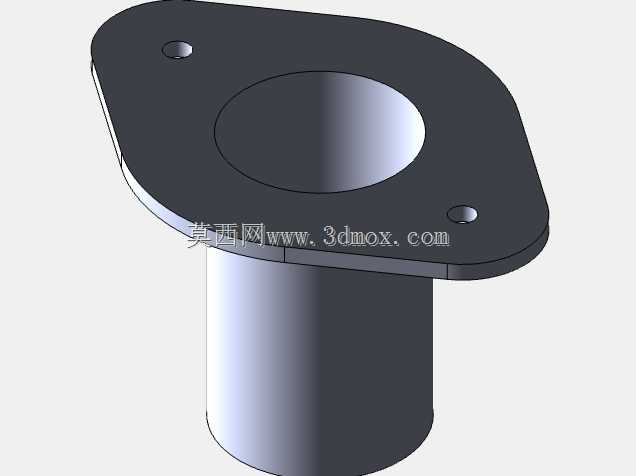

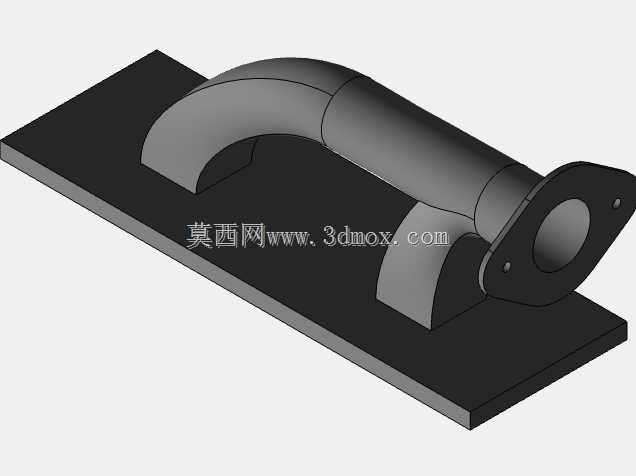

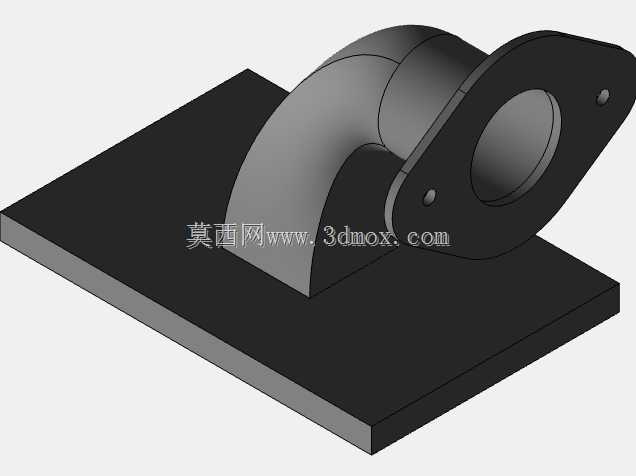

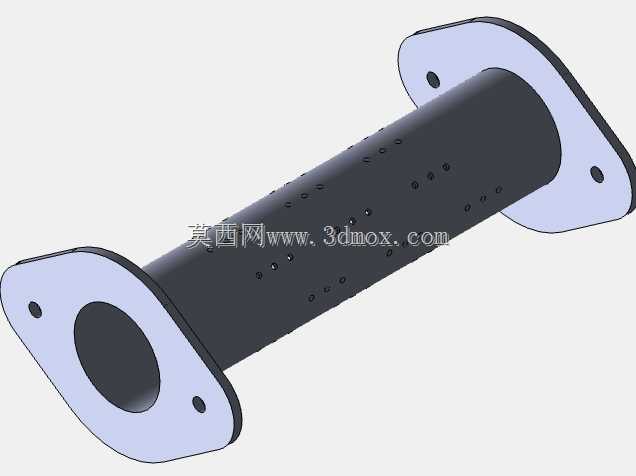

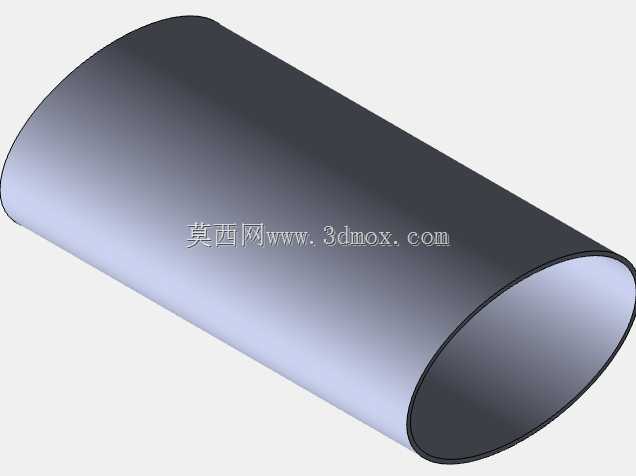

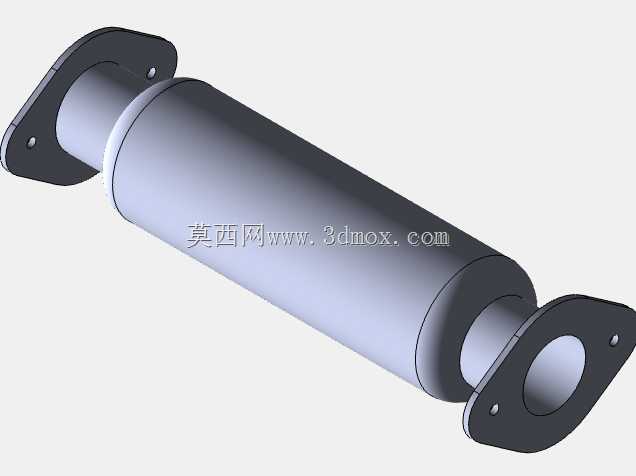

　　这套排气结构主要适配乘用车动力总成的后处理排放环节，日常装车场景覆盖从发动机排气歧管出口到车尾排放端的全段通路，核心作用是承接气缸做功后排出的高温高压废气，在管路输送过程中完成有害组分截留、气流脉动衰减、噪音抑制，最终将处理达标后的废气引导至远离驾乘舱的车尾位置排出，避免废气倒灌进入车内影响乘员安全。从结构设计逻辑来看，整套管路采用分段式法兰对接方案，靠近动力端的首段设置柔性连接结构，用来抵消发动机运行过程中产生的抖动位移，避免硬连接状态下长期振动导致的管路焊缝开裂、连接松脱问题；中段管路通过多组吊挂点与车身底盘纵梁预留安装位匹配，吊挂点内置橡胶减震衬套，既可以约束管路的径向、轴向窜动量，也能阻断管路振动向车身的传递路径，

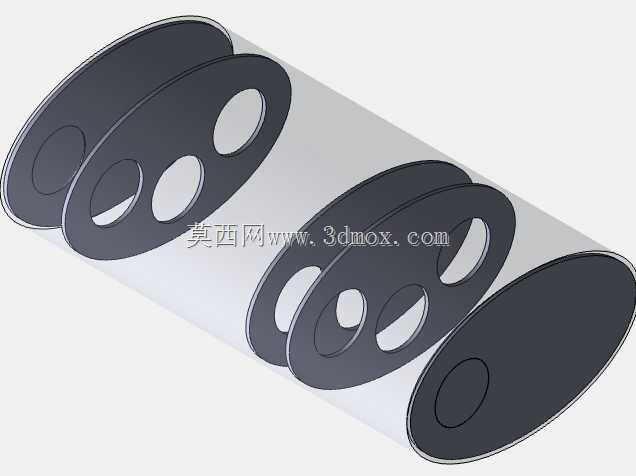

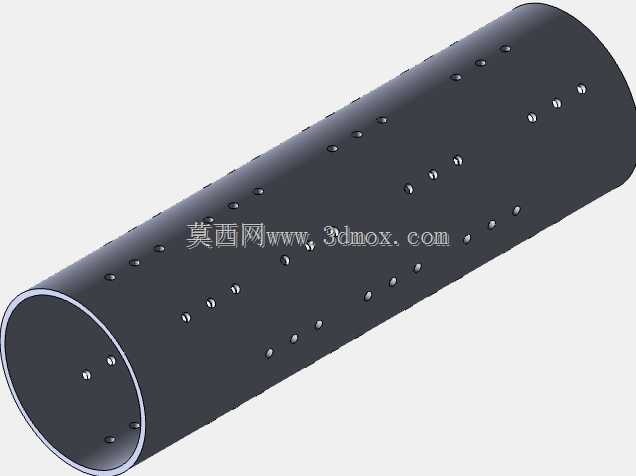

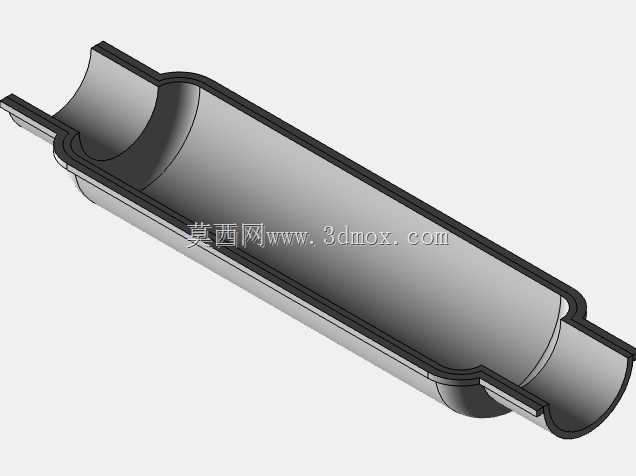

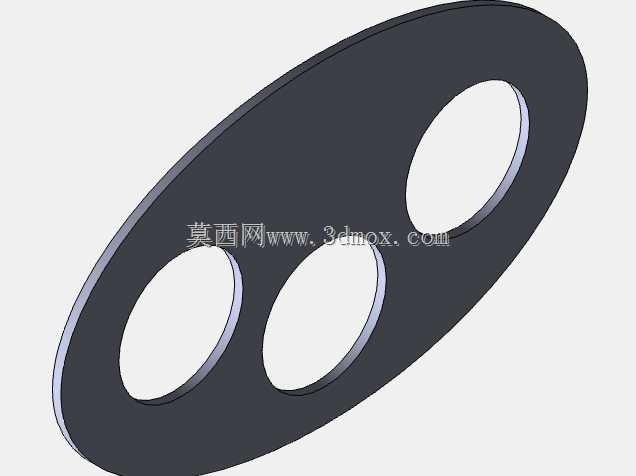

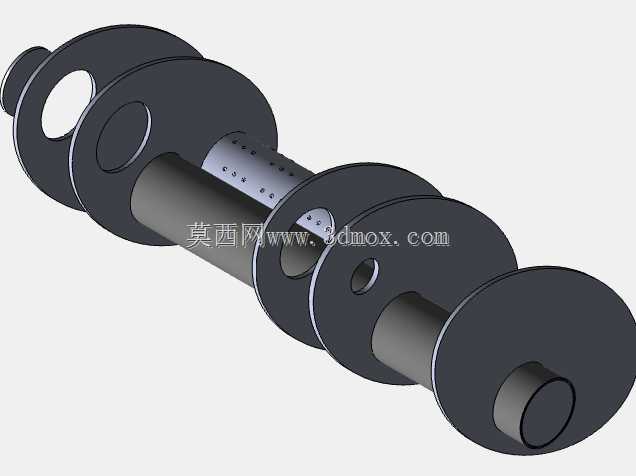

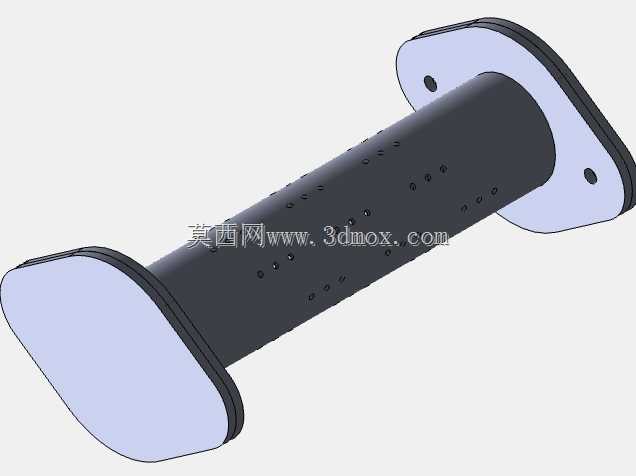

　　降低驾乘舱内的振动感知。尾段集成的抗性消音腔体采用扩张腔与穿孔管组合的内部结构，不需要额外填充吸音材料，依靠气流在腔体内的折返、截面突变损耗声能，针对发动机常用转速区间的排气主频噪音做针对性消音处理，兼顾消音效率与排气背压控制，避免背压过高导致的动力输出损耗、燃油经济性下降问题。安装边界方面，整套结构的轴向总长度适配常规紧凑型乘用车的底盘布置空间，管路弯折角度完全避让底盘下方的油箱、悬架摆臂、传动轴等周边部件，最小离地间隙满足整车通过性要求，所有法兰对接面的尺寸公差控制在行业通用标准范围内，可直接匹配同排量车型的原厂密封垫片、紧固螺栓规格，不需要额外做安装位的改制加工。管路壁厚选取兼顾耐高温腐蚀性能与结构强度，可耐受排气过程中的持续高温冲击，同时抵御日常行车过程中路面溅水、泥沙的侵蚀，整套结构的流道走向经过平滑过渡处理，减少管路内部的气流紊流产生，进一步降低气流摩擦带来的附加排气噪音。
