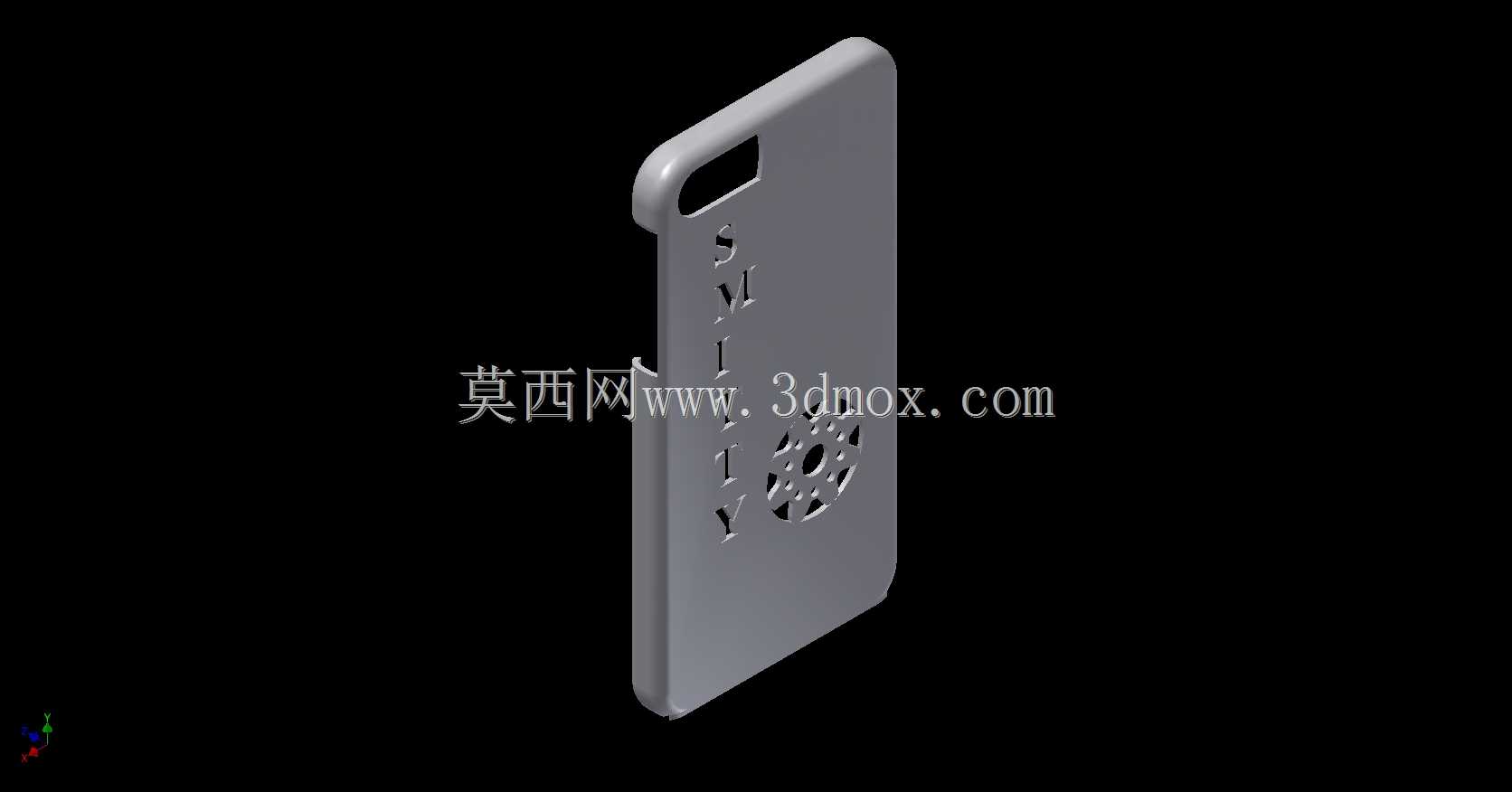

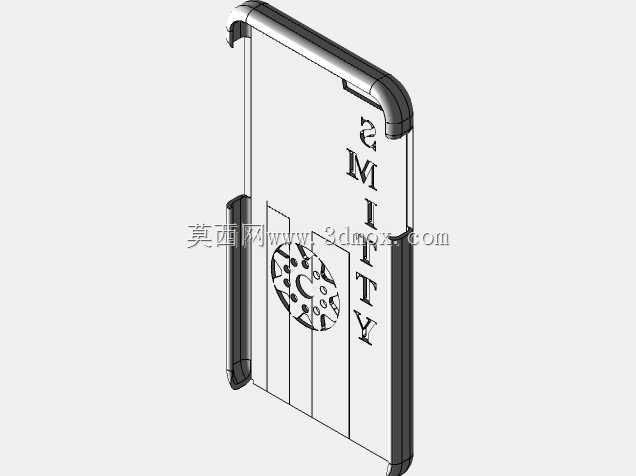

带定制字符镂空的苹果6手机保护壳结构

　　这款手机保护壳的结构设计，核心围绕日常手持使用的防护需求与个性化装饰属性展开，在做结构排布时首先明确了安装边界：X轴方向的总尺寸严格控制在69mm，刚好适配对应型号手机的机身宽度，安装时不会出现过松脱落或者过紧卡滞的问题，壳体内侧预留了0.15mm的装配间隙，能够抵消注塑成型带来的轻微收缩变形，保证套入机身时顺滑贴合，不会刮擦手机中框的漆面与边框倒角。从功能特性来看，壳体对应手机摄像头的位置做了精准的开孔避让，开孔边缘做了0.3mm的凸起围边，当手机背面朝下放置在桌面时，摄像头镜片不会直接接触平面，避免日常使用中的磨花问题；对应机身扬声器的位置设计了阵列式的圆形镂空开孔，开孔的排布完全对齐手机扬声器的出声孔位，不会阻挡声音传播路径，

　　保证外放音效不受壳体遮挡的影响。壳体侧边的字符镂空设计，是兼顾个性化表达与结构强度的折中处理，在建模阶段将字符特征做在独立的草图层级中，不需要改动整体壳体的基础曲面，就可以快速替换字符内容，满足不同使用者的定制需求，同时镂空位置的边缘都做了R0.2的圆角过渡，避免尖锐边角在手持时产生硌手感，也能减少应力集中，降低壳体从高处跌落时镂空位置开裂的风险。在实际应用场景中，这类保护壳既可以通过3D打印做小批量的个性化定制，也可以基于现有三维结构开模做批量注塑生产，设计时充分考虑了两种加工方式的工艺要求：做3D打印时，壳体的壁厚均匀控制在1.2mm，不需要额外添加支撑结构就可以顺利打印成型，打印完成后只需要简单去除毛边即可直接使用；

　　做注塑生产时，壳体的脱模斜度统一设置为1.5度，加强筋的厚度不超过壁厚的0.6倍，避免成型时出现表面缩痕，进胶点设置在壳体内侧的边角位置，不会影响外表面的外观质感。日常使用中，壳体的四个边角位置做了轻微的加厚缓冲结构，当手机意外跌落时，边角位置可以先接触受力，通过轻微的形变吸收冲击能量，减少冲击力传递到手机机身的概率，同时壳体的外表面做了细微的磨砂面处理，手持时的摩擦力更大，不容易从手中滑落，长期使用也不容易残留指纹和汗渍，保持外观整洁。
