独立式Moza快拆连接锁紧结构

　　这类快拆结构最早在专业影视器材、赛车模拟外设领域得到广泛应用，核心解决的是频繁拆装场景下的连接效率与同轴度保持问题，日常设备调试、部件更换、场景切换过程中，不需要额外借助扳手、内六角等拆装工具，仅通过手动操作套环即可完成部件的锁紧与释放，相比传统螺纹连接、销钉定位的连接形式，单步拆装耗时能压缩到1秒以内，同时能避免反复拆装带来的螺纹磨损、定位销旷量问题。

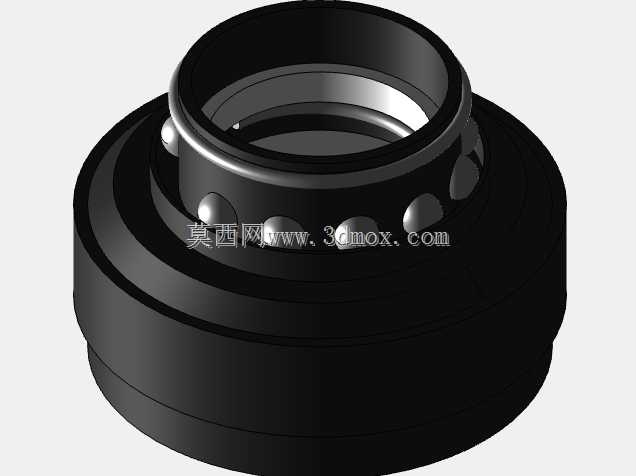

　　从结构原理来看，该快拆装置采用钢珠径向锁紧的经典结构逻辑，外套环做轴向滑移行程设计，内部沿周向均匀布置多颗锁紧钢珠，当外套环滑移至锁紧位时，套环内壁的限位台阶会将钢珠向中心径向顶出，卡入对接端的环形锁紧槽内，实现轴向与周向的双向限位；当外套环反向滑移至释放位时，钢珠失去径向约束，可沿径向向外退让，对接端即可直接轴向抽出，整个操作过程无多余旋转动作，对位容错率高，对接端插入时可自动顶开钢珠触发预锁紧，不需要额外对位调整。

　　设计过程中首先要明确安装边界的约束条件，该快拆的主体基座为台阶式圆柱结构，下端大直径圆柱面为安装定位面，可直接嵌入对应安装座的内孔中，配合端面止口实现安装基准的同轴度约束，安装时不需要额外设计复杂的定位结构，仅需通过端面的安装孔位完成螺丝固定即可。对接端的配合尺寸需要严格匹配锁紧钢珠的伸出量，环形锁紧槽的倒角角度需要与钢珠球面做适配，避免锁紧时出现应力集中导致钢珠卡滞或者槽口压溃，周向钢珠的数量根据额定承载扭矩确定，均匀分布的钢珠可将锁紧力均匀分散到整个配合圆周，避免单点受力过大出现连接滑脱问题。

　　实际应用中，这类快拆结构可拓展到多个工业场景，除了模拟赛车的方向盘快拆之外，工业自动化生产线的工装快换、检测设备的探头快换、摄影器材的配件快装、户外装备的杆件快速连接都可以采用同结构原理做尺寸适配。设计时需要重点考虑几个核心参数：首先是外套环的操作力，需要通过弹簧预紧力的匹配，保证日常使用中不会因为振动导致套环滑移误解锁，同时手动操作时的按压力不超过人体工学舒适阈值，避免操作费力；其次是锁紧后的旷量控制，钢珠与锁紧槽的配合公差需要控制在合理范围，既要保证插拔顺畅，又要避免锁紧后出现径向晃动或者轴向窜动，对于有同轴度要求的传动场景，配合面的圆柱度公差需要控制在0.02mm以内，保证动力传递过程中无偏心振动。

　　结构的密封与耐用性设计同样关键，外套环与主体基座之间需要设计防尘密封圈，避免车间环境下的粉尘、切削液进入内部钢珠运动轨道，长期使用出现钢珠卡滞、弹簧锈蚀的问题；所有运动部件的表面需要做硬化处理，钢珠采用轴承钢材质，锁紧槽表面做淬火加硬处理，硬度达到HRC55以上，可承受上万次反复插拔锁紧而不出现明显磨损，锁紧力衰减控制在5%以内。安装尺寸设计上，需要预留足够的外套环操作空间，套环外侧需要做滚花防滑处理，即使操作人员戴手套也能顺利完成滑移操作，基座的安装孔位采用均布设计，适配不同角度的安装需求，不需要调整安装方向即可完成装配。

　　在建模过程中，所有配合面的公差配合需要严格按照机械设计标准设定，钢珠与轨道的间隙、套环的滑移行程、弹簧的压缩量都需要做运动仿真验证，模拟整个锁紧释放过程中是否存在运动干涉，确保各部件运动路径无卡滞，锁紧状态下钢珠的伸出量足够，不会因为外力拉扯出现脱开问题，释放状态下钢珠的退让量足够，对接端可以无阻碍插拔。
