小型轮式格斗竞技机器人结构设计

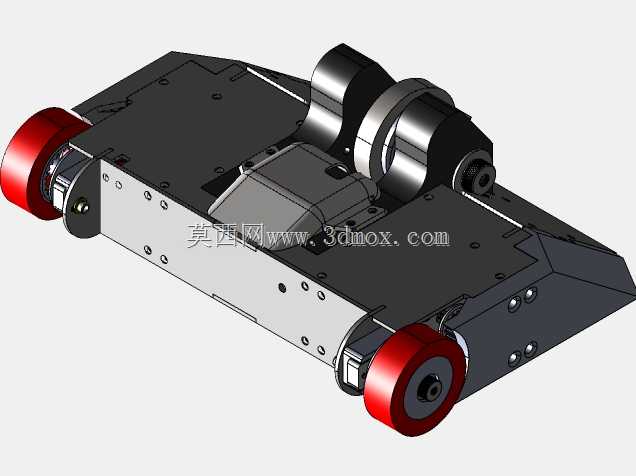

这款轮式格斗竞技机器人，主要面向青少年科创竞技、小型格斗机器人赛事场景使用，核心用途是在指定封闭竞技擂台内，完成对抗竞技中的机动走位、撞击对抗、武器作业等动作，适配3磅级别的格斗机器人赛事组别规则要求。从结构设计逻辑来看，整体采用低重心扁平式布局，底盘主体采用分层式钣金拼接结构，上层承载动力与武器组件，下层预留电池、控制模块的安装空间，重心高度控制在轮径的三分之一区间内，能够在高速冲撞、侧向受击时最大程度降低侧翻风险，保障对抗过程中的行进稳定性。行走系统采用双侧独立驱动布局，左右各配置大直径红色聚氨酯轮，轮面宽度经过针对性加宽，既可以提升擂台接触面的抓附力，避免急转、急停时出现打滑空转，也能在受侧向冲击时分散轮轴受力，减少行走机构的损坏概率；轮组安装座采用凸台式定位结构，与底盘侧板通过定位销加紧固件的方式连接，安装边界预留了3mm的调节间隙，可根据不同场地的地面摩擦系数微调轮距与轴距，适配不同竞技场地的行走需求。前端武器模块采用旋转式撞击结构，通过双侧轴承座固定在底盘前端的安装支架上，动力传递路径短，结构刚性充足，武器旋转轴线与底盘上平面保持平行，作业时能够通过高速旋转的动能对对手的结构薄弱点造成冲击；武器模块的安装位置经过重心配平，整机重心落在前后轮轴线的中心偏前位置，既可以保证行进时的转向灵活性，也能在正面冲撞时让前端配重充分发挥作用，提升撞击的动能传递效率。底盘侧板采用折弯一体成型工艺，边缘做了倒角过渡处理，既可以减少对抗中边角勾挂对手结构的概率，也能提升侧板自身的结构强度，避免受冲击时出现弯折变形；底盘上盖开设多组规则安装孔位，可根据竞技策略需求，灵活加装顶部防护装甲、辅助导向轮或者附加配重块，拓展不同的对抗配置方案。整机所有外露紧固件均采用沉头设计，避免突出结构在对抗中被对手的武器勾挂造成结构损坏，电气走线全部隐藏在底盘夹层内部，走线槽预留了足够的弯曲半径，避免行进震动造成线路接插件松脱。从安装边界来看，整机长宽尺寸控制在3磅级赛事的规则限制范围内，高度不超过轮径的1.5倍，所有突出部件均未超出底盘外轮廓的垂直投影范围，符合赛事的尺寸检录要求；各运动部件之间预留了足够的安全间隙，武器旋转区域与行走轮、底盘结构之间保持5mm以上的安全距离，避免高速运转时出现运动干涉。
