适配1.75英寸铝挤压通道的NEMA23电机安装座

项目分类:轴承座 发布时间:2024-03-22 ID:743973
  • 适配1.75英寸铝挤压通道的NEMA23电机安装座
  • 适配1.75英寸铝挤压通道的NEMA23电机安装座
  • 适配1.75英寸铝挤压通道的NEMA23电机安装座
  • 适配1.75英寸铝挤压通道的NEMA23电机安装座
  • 适配1.75英寸铝挤压通道的NEMA23电机安装座
  • 适配1.75英寸铝挤压通道的NEMA23电机安装座

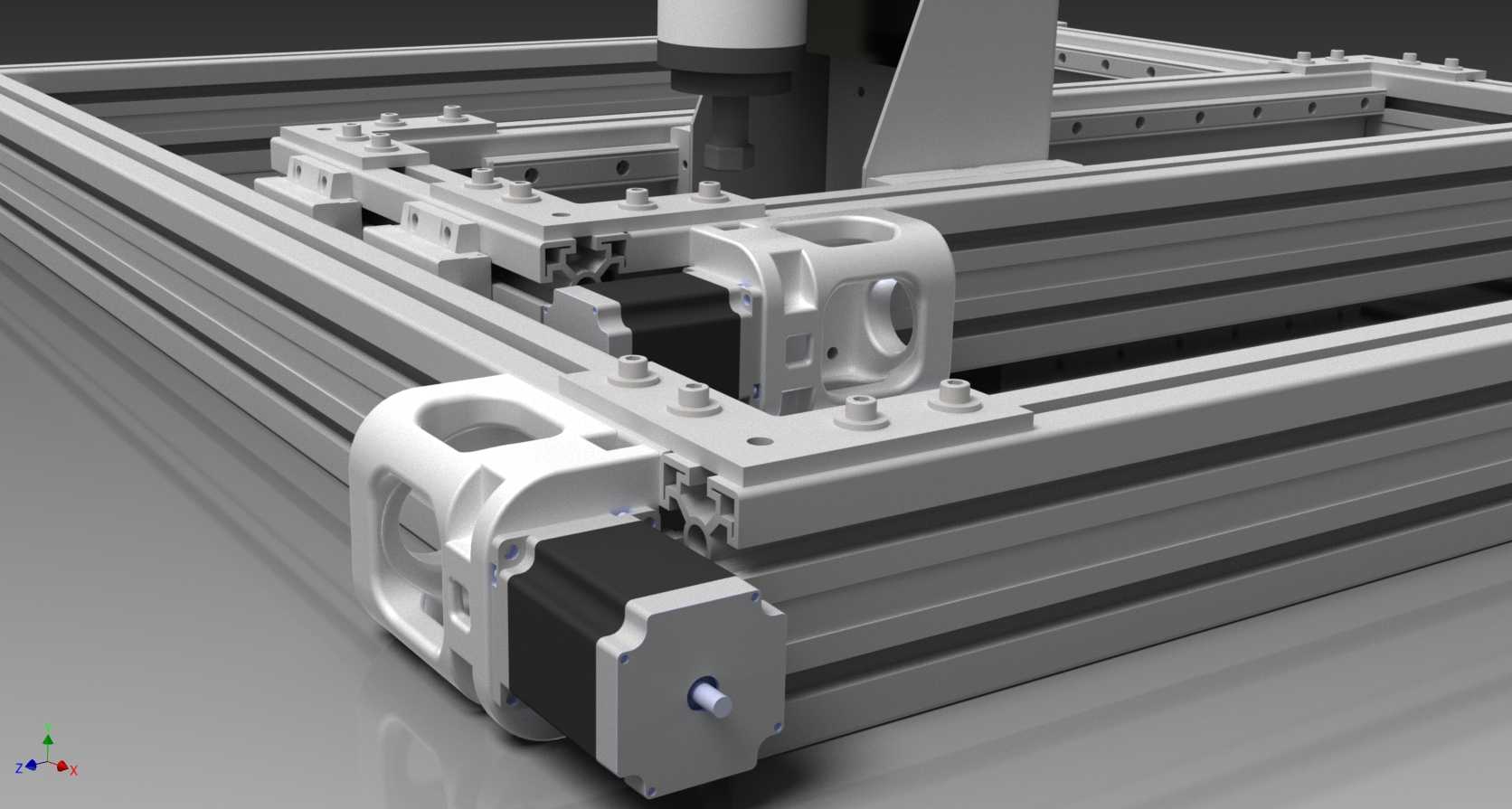

  在桌面级CNC机床的结构搭建中,铝挤压型材凭借标准化的截面槽道、灵活的拼接特性以及足够的结构刚性,一直是DIY爱好者与小型设备厂商搭建设备框架的首选材料,而1.75英寸通道间距的铝挤压型材,更是中小型雕刻、铣削类CNC设备的常用框架规格。这类设备的进给轴传动端,往往需要同时完成步进电机的固定、传动联轴器的防护以及支撑端轴承的安装,若采用分散式的多个安装件分别固定电机、轴承,不仅会增加装配时的同轴度调校难度,多零件拼接带来的累计误差也会直接影响进给轴的传动精度,长期运行下甚至会出现联轴器偏磨、轴承异响、电机轴受力不均导致的丢步问题。

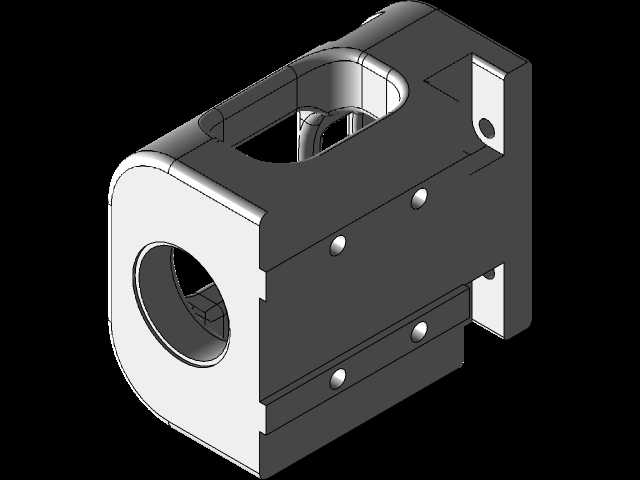

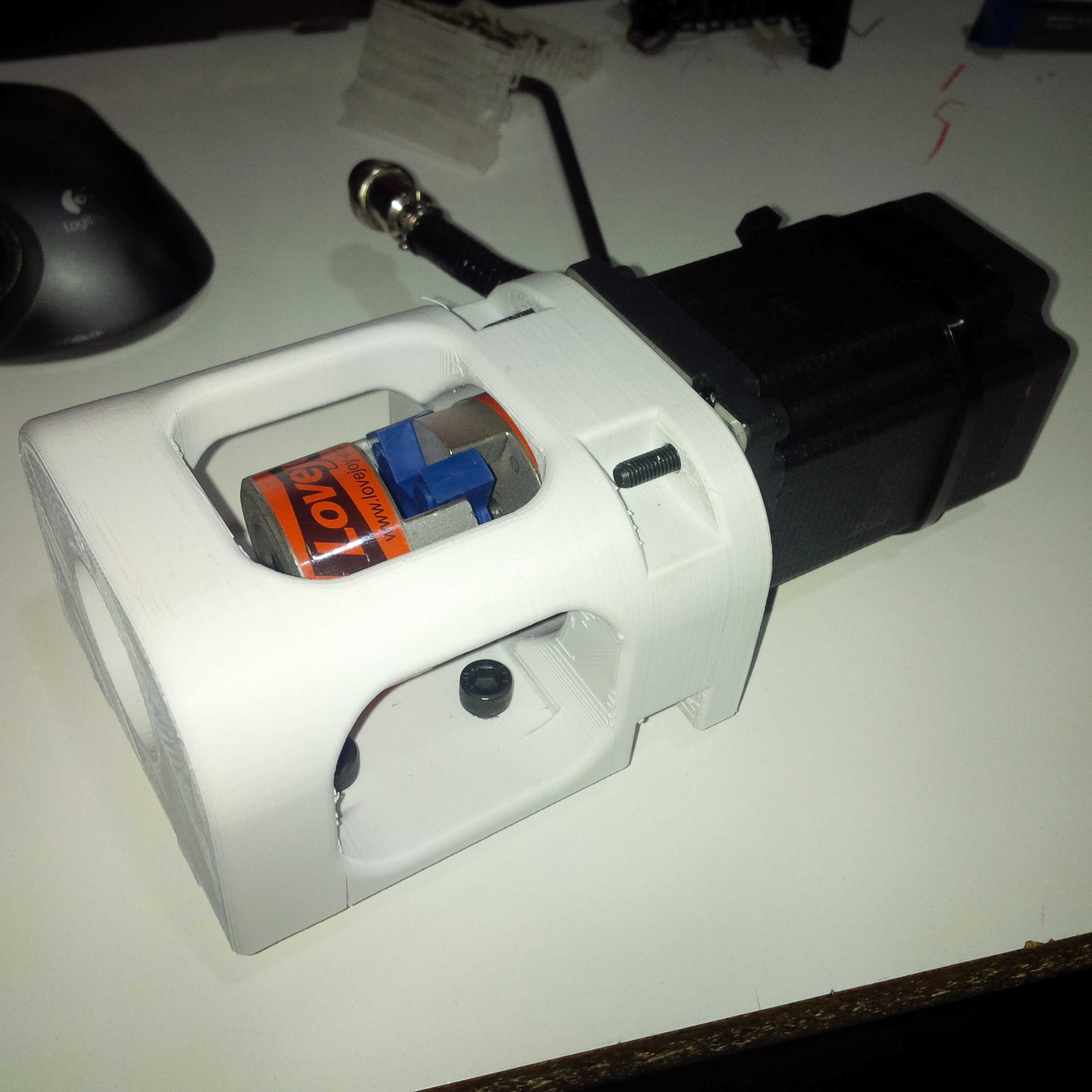

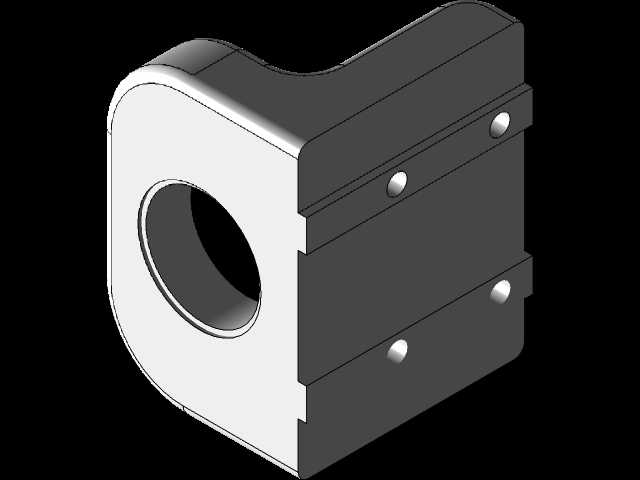

  这款集成式安装座正是针对这一应用痛点设计,将NEMA23规格步进电机的安装位、防齿隙联轴器的容纳腔以及传动端轴承的支撑座整合为单一铝挤压成型构件,从结构根源上消除了多零件拼接的装配误差。从结构设计逻辑来看,整个构件采用分体拼合的夹持式结构,主体分为上下两个半壳,通过四颗内六角紧固螺钉实现锁紧,这种设计一方面适配铝挤压工艺的成型特性,能够直接通过型材挤出获得基础截面,减少后续机加工的工序量,降低零件的加工成本;另一方面,拼合式的结构也给装配环节留出了足够的调整空间,安装时可以先将电机输出轴、防齿隙联轴器、传动丝杠端轴承预先对位,再锁紧上下壳体的紧固螺钉,大幅降低了同轴度调校的难度,即使是缺乏专业装配工装的DIY用户,也能快速完成传动端的组装,保证电机轴与传动丝杠的同轴度控制在合理公差范围内。

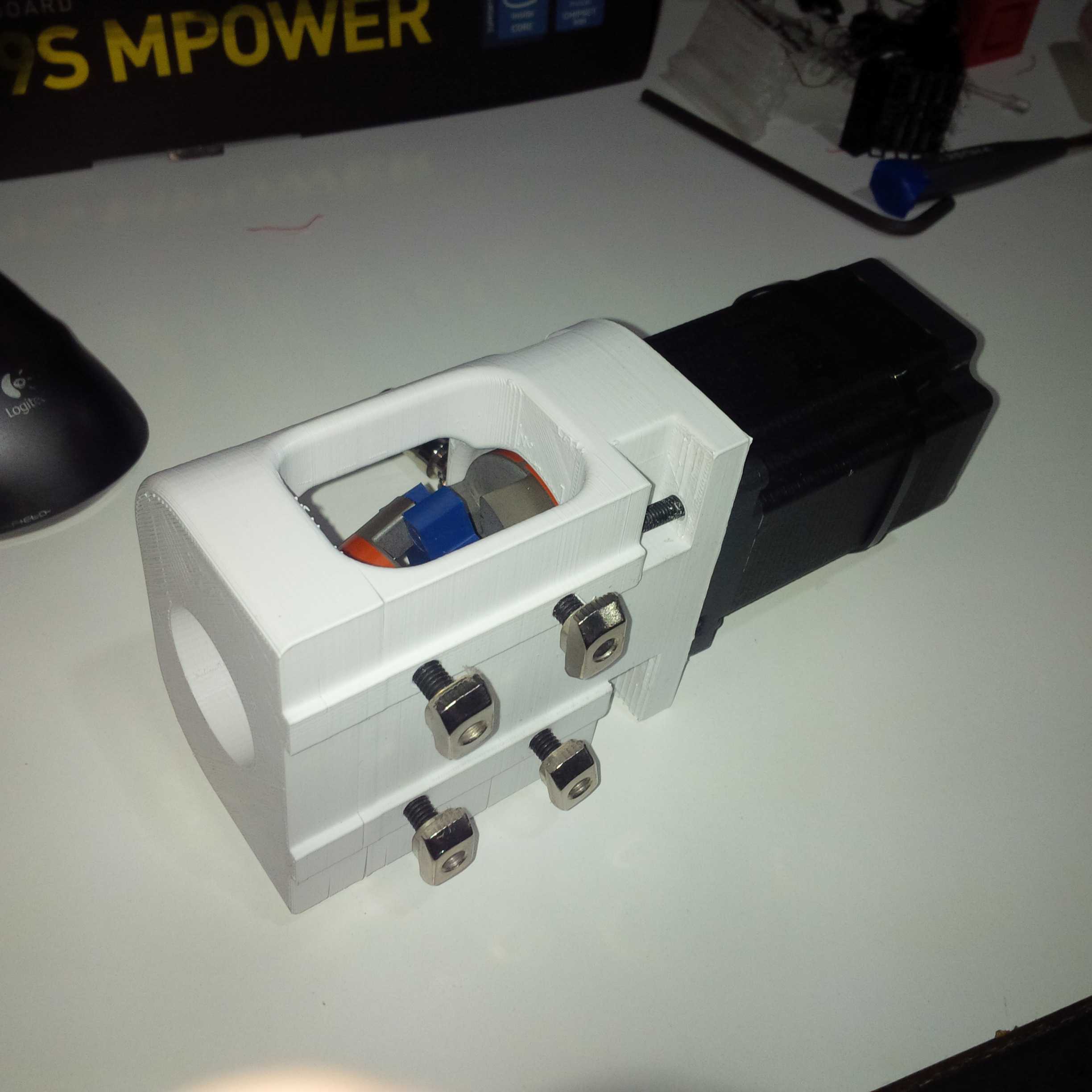

  从安装边界尺寸来看,这款安装座的外侧安装面完全适配1.75英寸通道间距的铝挤压型材槽道,安装孔位与型材的标准槽螺母位置完全对应,不需要额外在型材上打孔或者制作转接板,直接通过T型螺栓就可以将整个安装座固定在型材框架的对应位置,安装后电机的输出轴中心高与型材上安装的直线导轨中心高完全匹配,不需要额外调整导轨或者电机的垫片厚度,就能保证传动丝杠与导轨的平行度符合设计要求。构件的电机安装端预留了NEMA23标准电机的四个安装螺孔,孔位公差按照IT7级精度加工,能够保证电机安装后输出轴与安装座轴承位的同轴度,避免电机轴承受额外的径向力;轴承支撑端预留了标准深沟球轴承的安装位,轴承位的公差采用基孔制过渡配合设计,既能够保证轴承外圈安装后不会出现跑圈问题,也不会因为过盈量过大导致轴承安装后预紧力过大、运转温升过高的问题。

  中间的联轴器容纳腔有足够的空间容纳常用的防齿隙梅花联轴器或者膜片联轴器,腔体的内壁与联轴器之间预留了足够的安全间隙,即使联轴器在高速运转下出现轻微的径向跳动,也不会与腔体内壁发生摩擦,同时半封闭的腔体结构也能阻挡加工过程中产生的铝屑、切削液飞溅到联轴器位置,减少联轴器的磨损,延长传动部件的维护周期。整个构件的边角位置都做了倒角处理,避免铝挤压零件的锐边划伤装配人员,同时也减少了零件安装后与其他运动部件发生干涉的可能性。在实际设备运行过程中,这种一体式的安装结构能够提供足够的结构刚性,当进给轴快速换向或者承受较大切削负载时,安装座不会出现形变或者共振,有效避免了因为安装件刚性不足导致的传动振纹问题,能够提升零件加工的表面质量。对于结构设计从业者来说,这种将多个功能部件整合到单一铝挤压构件上的设计思路,能够大幅简化小型自动化设备的传动端结构,减少装配环节的调校工作量,同时降低设备的整体物料成本,非常适合应用在采用标准铝挤压型材搭建的小型CNC机床、点胶设备、3D打印设备等需要直线进给传动的设备上。在建模过程中,需要重点关注电机安装孔位与轴承位的同轴度公差、安装面与型材贴合面的平面度要求,以及紧固螺钉的锁紧力对应的壁厚设计,避免锁紧时壳体出现形变导致轴承位或者电机位的精度损失,同时要注意联轴器容纳腔的尺寸设计,既要留有足够的安装操作空间,也要避免腔体过大导致整体结构刚性下降。
