卧式带安装法兰微型拨动滑动开关结构

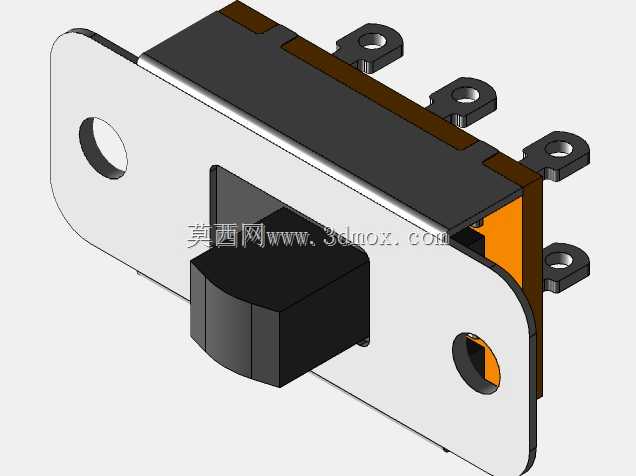

　　这款卧式微型滑动开关的结构设计，核心面向小空间内的电路通断切换场景，常见于手持小型检测设备、便携消费电子、小型工控信号模块、低压控制回路的档位切换环节，承担两路及以下电路的导通、断开、档位切换功能，额定通断能力适配低压小电流信号回路，不适合作为主回路动力通断元件使用。从安装边界来看，开关主体采用带两个安装孔的金属法兰作为固定基座，法兰为平直薄金属板结构，两个安装孔对称分布在法兰两端，安装孔中心距适配常见的小型PCB板安装孔位，也可通过M2规格的微型螺丝直接固定在设备的塑料壳体安装柱上，安装后法兰底面与安装面完全贴合，不会出现翘边、偏移问题，法兰厚度控制在0.8mm，既保证安装后的结构强度，不会在多次拨动操作后出现法兰变形，

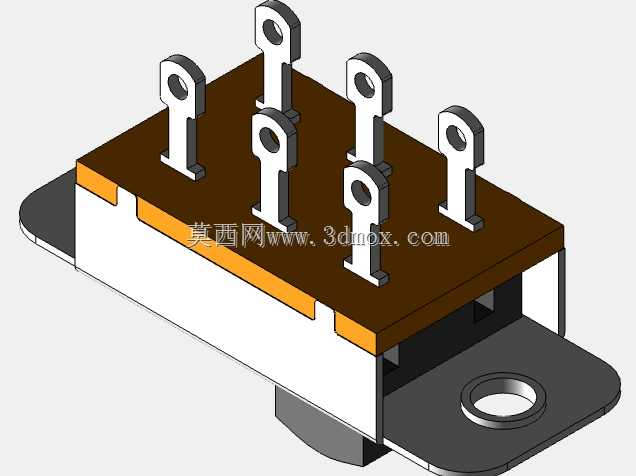

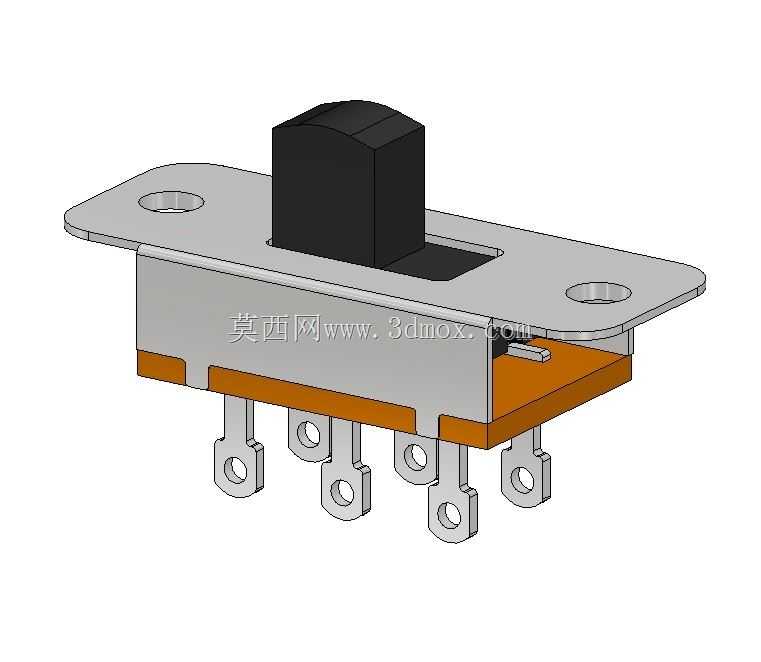

　　也不会过多占用设备内部的垂直安装空间。开关的操作拨钮突出法兰上表面，拨钮高度适配常规设备壳体的开孔尺寸，拨钮表面做了防滑的微凸纹理处理，操作时手指接触的摩擦力足够，不会出现打滑问题，拨钮的滑动行程控制在3mm，档位切换的手感清晰，到位后有明确的触感反馈，能让操作人员明确感知到电路已经切换到对应档位，不会出现虚位、档位模糊的问题。从内部结构设计逻辑来看，开关的基座采用耐高温绝缘工程塑料作为主体承载结构，底部的引出端子共6个，分为两排对称分布，每个端子都带环形焊片结构，既可以直接插入PCB板做波峰焊焊接，也可以通过导线直接压接焊接，端子的排布间距符合常规电子元件的引脚间距规范，不会出现焊接时相邻引脚短路的问题。

　　开关内部的滑动接触片采用弹性铜合金材质，表面做镀银处理，降低接触电阻，避免长期使用后接触片氧化导致的接触不良问题，接触片的弹性经过调校，在拨钮滑动到对应档位时，接触片能与对应端子的接触点保持稳定的接触压力，即使在设备存在小幅振动的使用场景下，也不会出现接触断开、信号闪断的问题。设计过程中重点考量了开关的操作寿命，滑动接触片与端子接触点的摩擦面做了光滑处理，减少反复滑动过程中的磨损，正常操作频次下的机械寿命能满足小型电子设备的全生命周期使用需求，不需要后期频繁更换开关。开关的整体外形为扁平卧式结构，整体高度较低，适合安装在内部空间紧凑、垂直方向预留空间不足的设备内部，不会与设备内部的其他PCB元件、结构筋位产生干涉。在结构细节上，

　　法兰与绝缘基座之间采用卡扣加铆压的固定方式，连接强度足够，不会因为多次拨动操作导致法兰与基座分离，底部的绝缘基座将所有带电接触部件完全包裹，只有焊接端子露出，避免安装过程中焊锡渣、金属碎屑进入开关内部造成短路问题。这类滑动开关的应用场景覆盖很广，除了常规的消费电子设备，在小型工业传感器的档位切换、便携检测仪器的功能切换、小型电动工具的转速档位切换场景中都能适配，设计时预留的安装尺寸兼容行业内通用的微型拨动开关安装孔位，可以直接替代同规格的现有开关产品，不需要修改设备的原有安装结构，降低选型替换的改造成本。建模过程中对每个零件的配合公差做了合理预留，拨钮与基座滑动槽的间隙控制在合理范围，既保证拨钮滑动顺畅无卡滞，也不会因为间隙过大导致拨钮晃动、档位偏移，端子与基座的配合采用过盈压装结构，保证端子的固定强度，焊接时不会出现端子下陷、移位的问题。
