Nema17步进电机三维结构数模

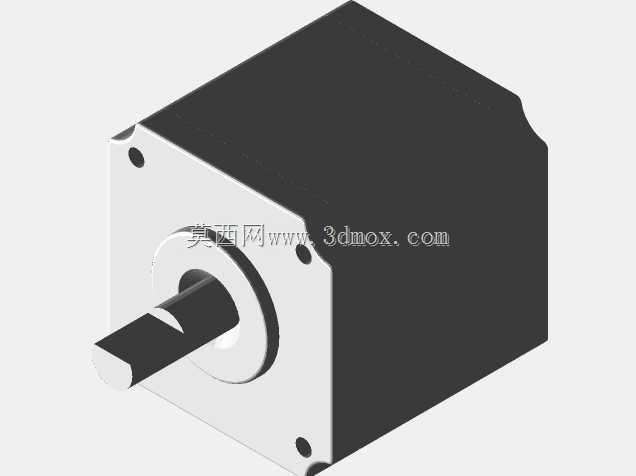

　　在桌面数控设备、小型自动化工作站以及教学实验平台的布局阶段，步进电机往往是最先被锁定安装边界的动力部件之一。Nema17规格电机因法兰尺寸、输出能力和安装孔位具有较好的通用性，常出现在小型进给轴、点胶位移台、3D打印运动机构、轻载分拣装置以及创客项目中。该三维数模围绕电机本体外形、前端法兰、输出轴、安装孔和壳体轮廓进行了完整表达，可在设备总体设计时用于干涉检查、轴系对接、支架设计和护罩预留。

　　从实际用途看，这类电机主要承担低速、定位明确的开环运动任务。它不像高速主轴电机那样追求持续高转速，而是强调脉冲指令下的角位移可控性。在丝杠传动、同步带传动和齿轮齿条轻载传动中，Nema17电机能够通过支架与联轴器连接运动轴，也可通过带轮将扭矩传递给直线模组。数模将前端圆形轴伸、轴肩位置和法兰面关系表达清楚，便于工程师判断联轴器抱紧长度、带轮压紧位置以及轴端挡圈空间。

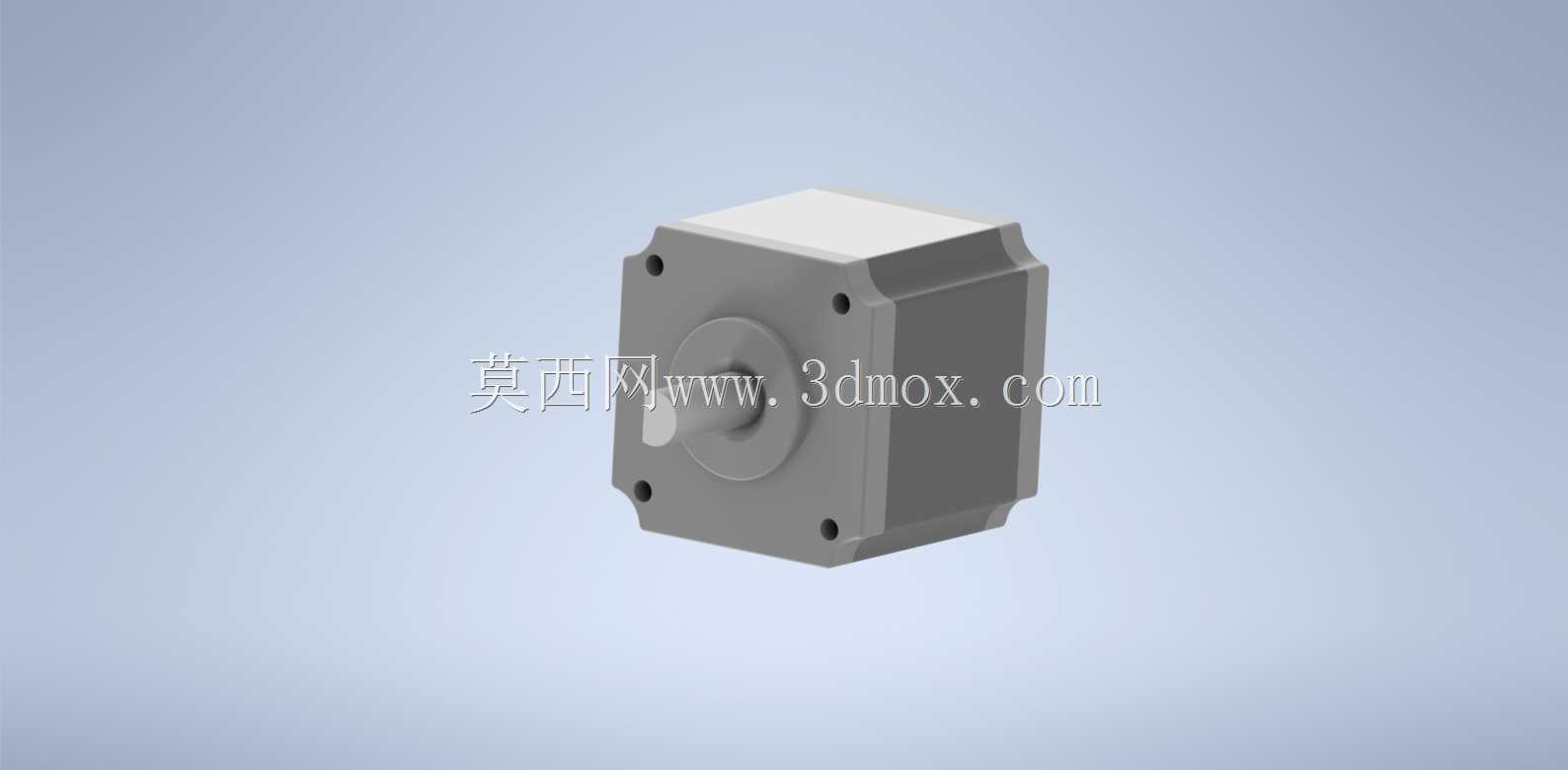

　　外形与安装边界是该模型在装配设计中最常被引用的部分。Nema17通常采用42mm见方的安装法兰，前端面四角布置安装孔，孔位围绕电机中心呈对称分布。建模时保留了方形壳体的倒角、侧面阶梯轮廓和后端略宽的箱体形态，这些细节在密集排布多轴机构时并不能随意简化。若设备框架中电机靠近线槽、拖链或侧板，真实壳体厚度和边角形状会直接影响最小间隙；若电机嵌入铝型材槽内，法兰外轮廓与型材端面的贴合关系也需要依据数模确认。

　　设计思路上，模型没有把电机抽象成简单方块，而是按照实物装配关系拆分出前端盖、主壳体、后段壳体、输出轴和法兰孔特征。前端面作为安装基准，应在三维装配中与电机支架贴合；输出轴中心线则应与丝杠或带轮轴线重合。进行工装设计时，可以直接以前端面和安装孔为参考建立支架草图，再根据负载方向布置螺钉避让孔。对于需要电机倒装、侧装或竖直安装的场景，壳体侧面的台阶和边角轮廓也能帮助判断接线插头、线束弯曲半径以及维护拆装空间。

　　在进给机构选型中，Nema17电机的价值不只在于扭矩参数，还在于其标准化外形带来的互换性。同一法兰规格下，不同机身长度的电机可能对应不同保持扭矩，但安装孔和轴系位置通常保持一致。此数模可作为机械结构阶段的占位与校核模型：先确定电机中心高、法兰面到带轮的距离、支架厚度和锁紧螺钉位置，再在电气选型阶段根据负载惯量、导程和目标速度确认具体电机型号。这样可以避免早期结构包络与后期实物尺寸冲突。

　　应用到数控雕刻、小型铣床或教学机床时，电机通常通过联轴器连接滚珠丝杠或梯形丝杠。模型前端轴伸的直径和突出长度决定了联轴器规格；法兰面到运动部件的距离决定了电机座是否需要沉孔；四角安装孔则影响支架螺钉从正面锁紧还是从背面穿装。若采用同步带方案，输出轴上的带轮宽度、顶丝方向和带轮与法兰面的间隙都需要在装配中核对，数模中的轴部形态可为这些细节提供参考。

　　在自动化非标设备里，这类电机也常用于轻载回转工位、夹具调节机构和短行程推送装置。由于步进电机在静止时可提供一定保持力矩，机构在断电或停机状态下仍能维持位置，适合对成本敏感、定位重复精度要求适中的场合。三维布局时，除了关注电机本身，还应同时检查驱动器接线、线束出口和维修工具空间。模型壳体后部的方正轮廓可用于预估连接器插拔区域，避免设备背板或线槽紧贴电机端面。

　　从建模质量角度看，电机外表面的分模线、端盖结合面、安装孔沉台和轴根过渡均有体现，能够满足总装展示、运动仿真和二维工程图引用的需要。对于结构设计师，它不是单纯外观件，而是连接机械框架、传动件和控制系统的边界模型；对于选型人员，它提供了法兰、轴伸和壳体包络三类关键参考；对于三维建模学习者，也可借此理解标准动力部件在设备装配中的基准作用。

　　在实际项目推进中，较合理的做法是先将该电机数模放入运动轴总成，依据法兰面建立安装支架，再围绕输出轴布置联轴器或带轮，随后复核壳体与导轨滑块、型材槽、传感器支架和防护罩之间的间隙。这样完成的设计能够减少样机阶段的打孔返工，也能让电气布线、机械装配和后期维护在同一三维环境下提前协调。
