四缸发动机排气歧管结构设计方案

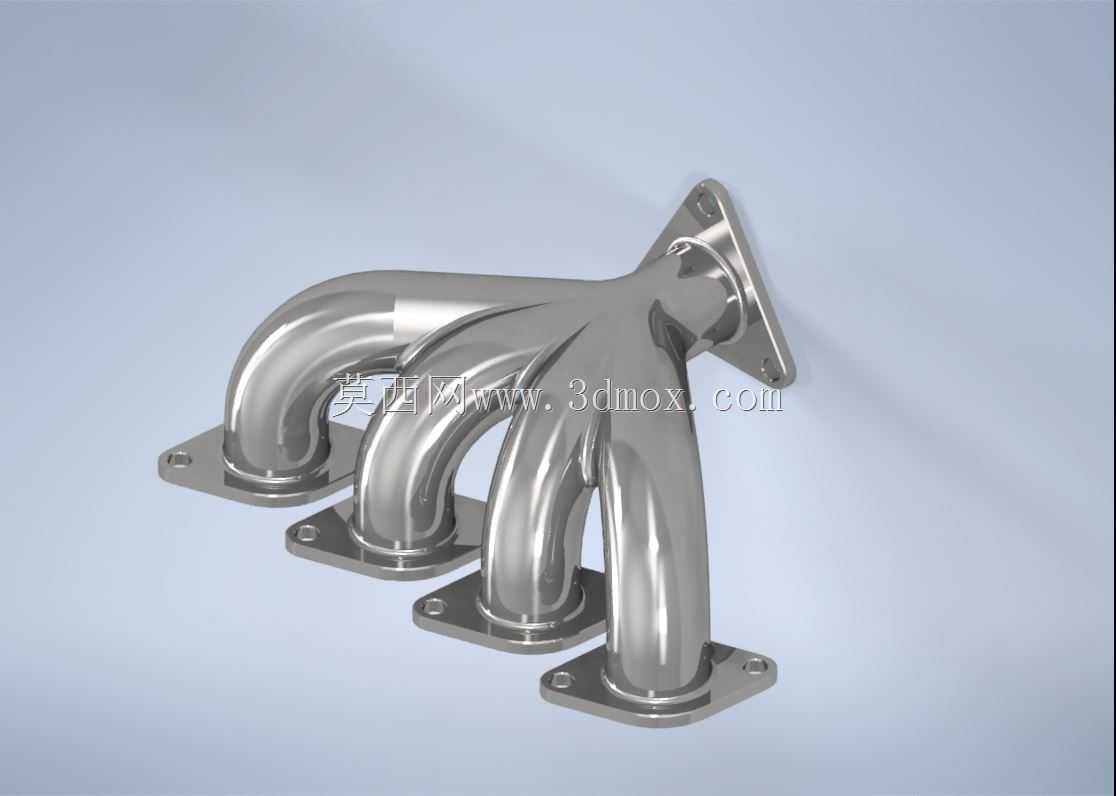

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失以及整机动力输出表现，同时对排气系统的热负荷分布、振动噪声控制也有显著影响。本次呈现的四缸机排气歧管采用四合一汇聚式结构，四个进气侧法兰分别对应直列四缸发动机的四个气缸排气口，将各缸燃烧后排出的高温高压废气统一汇聚到下方的总出口端，再输送至三元催化器、消声器等后续排气组件。

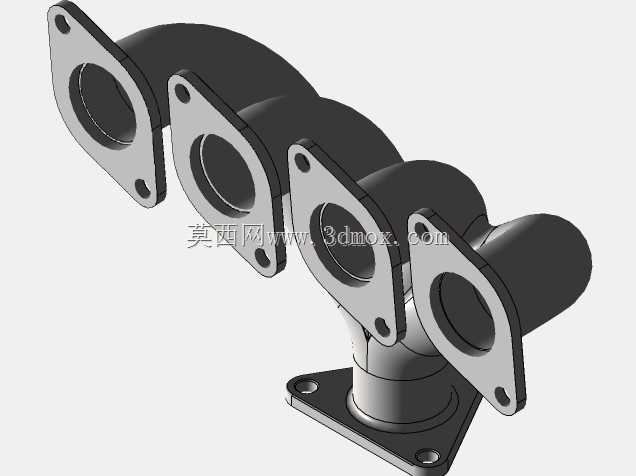

　　从实际安装边界来看，四个进气法兰均采用两螺栓孔定位结构，法兰密封面为平面加工形式，安装时需匹配对应厚度的金属密封垫片，通过规定扭矩的螺栓锁紧实现与气缸盖排气侧的刚性密封连接，避免高温高压废气泄漏。每个进气法兰的中心距严格匹配对应机型气缸盖排气口的排布间距，确保安装时无强制装配应力，防止长期热交变工况下出现法兰变形、密封失效问题。下方的总出口法兰采用菱形四螺栓固定结构，对接面同样为机加工平面，用于连接下游排气管道入口，其通径尺寸经过流量核算，能够满足四个气缸同时排气时的峰值流量通过需求，避免排气背压过高。

　　管路部分的弯曲走向经过多轮流场仿真优化，各支管的弯曲半径、过渡段曲率均做了顺滑处理，不存在直角突变或截面骤变的结构，最大程度降低废气在管路内的流动阻力，减少各缸之间的排气干涉——也就是避免某一缸排气时，高压废气倒灌入相邻处于排气末期的气缸，影响新鲜充量的进入效率。四个支管的长度经过匹配设计，尽可能保证各缸排气到达总出口的行程差控制在合理范围内，提升各缸排气的均匀性，为后续排气后处理系统的稳定工作提供均匀的气流条件。

　　从材料选型与结构强度角度考虑，这类排气歧管长期工作在600-900℃的高温废气环境中，同时承受发动机运行带来的振动载荷、点火爆发带来的压力脉冲，以及冷热交替产生的热应力，因此结构上在法兰与管路的连接位置做了圆弧过渡加厚处理，避免应力集中导致的热疲劳开裂。安装时需要注意，螺栓的锁紧顺序要按照对角线分步拧紧的原则操作，确保法兰面受力均匀，密封垫片各位置压缩量一致；同时歧管与周边的发动机舱零部件要预留足够的热膨胀间隙，避免高温工作时管路热胀变形挤压周边部件，或烫坏周边的线束、橡胶管路。

　　在实际工程应用中，这类排气歧管广泛适配小排量直列四缸汽油机或柴油机，常见于乘用车、轻型商用车以及小型工程机械的动力单元上，其结构设计需要兼顾流道性能、结构强度、安装空间以及制造成本。建模过程中需要严格匹配气缸盖的安装孔位坐标、排气口的通径尺寸，同时要校核歧管在整车发动机舱内的布置空间，避免与转向系统、冷却管路、车架结构出现运动干涉。对于歧管的壁厚设计，需要结合铸造工艺要求做均匀化处理，避免壁厚差异过大导致铸造时出现缩孔、冷隔等缺陷，同时要预留足够的加工余量给法兰密封面的机加工工序，保证最终安装面的平面度满足密封要求。
