在自动化产线的短行程往复送料工位、小型冲压设备的驱动端、计量泵的动力输入端,常能见到苏格兰轭机构的身影,这类结构没有传统曲柄滑块机构的侧倾分力,传动过程中轭架仅承受沿运动方向的载荷,滑块与导轨的磨损量比同参数曲柄滑块低三成左右,尤其适合需要长时间连续往复作业、维护窗口有限的工业场景。

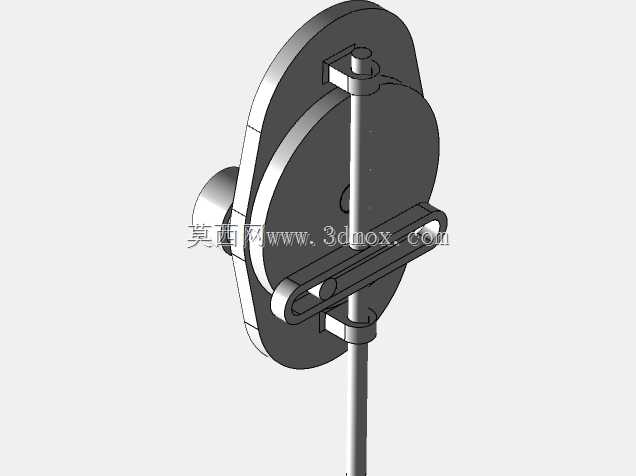

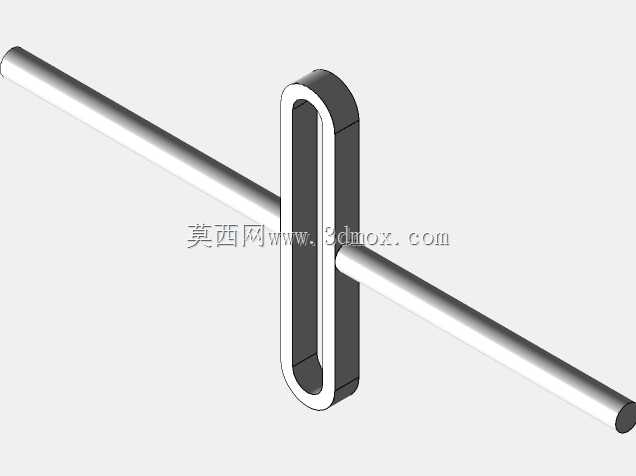

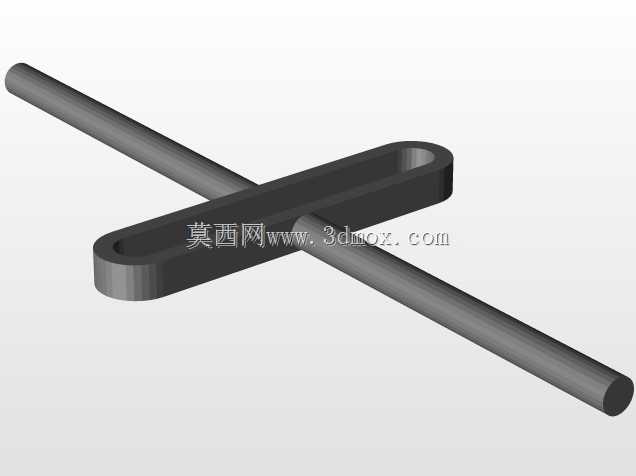

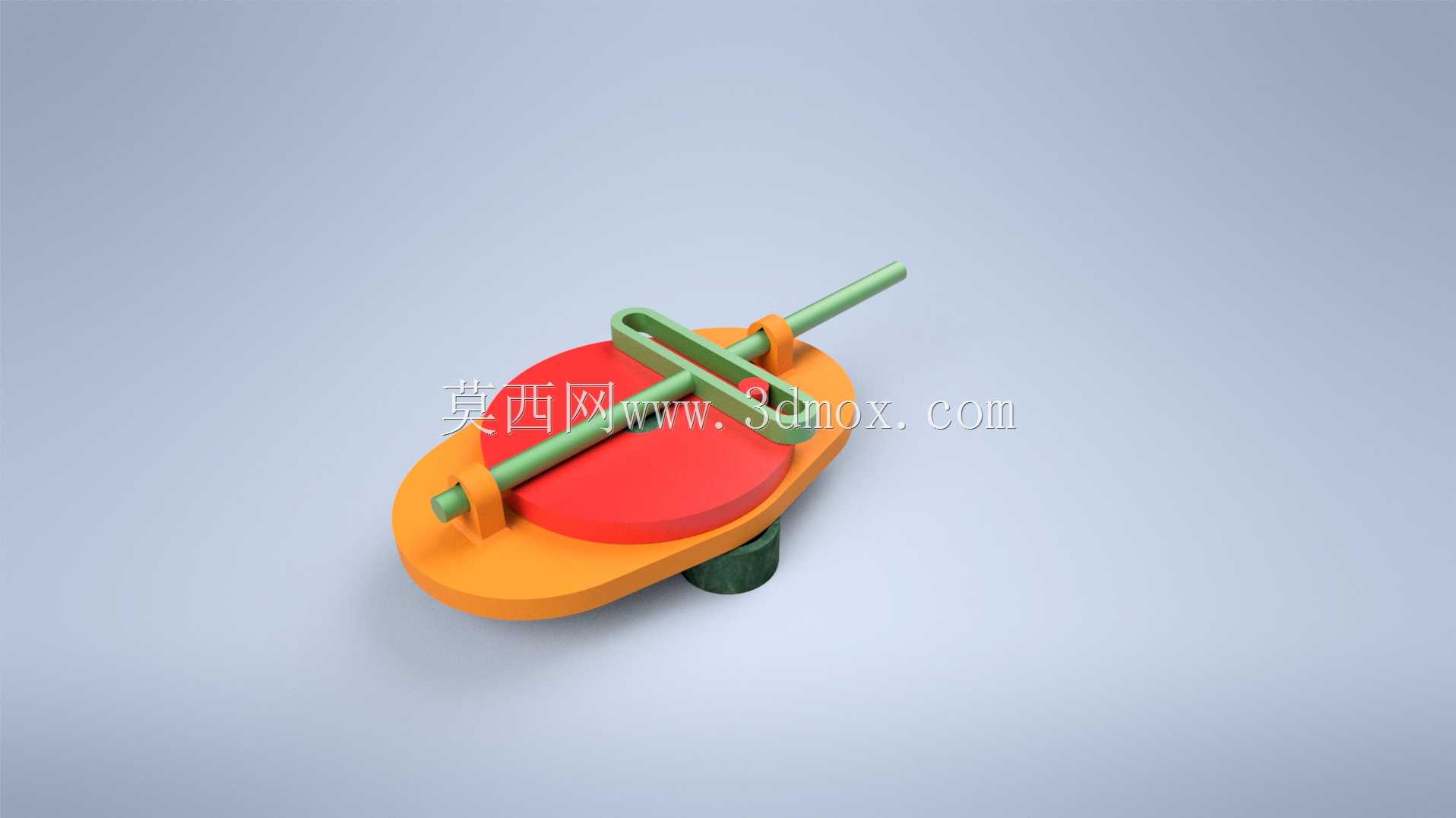

这套苏格兰轭机构的核心设计逻辑,是通过偏心圆盘的连续旋转,直接驱动带通槽的轭架做纯直线往复运动,省去了传统曲柄滑块结构中连杆与滑块的铰接副,从根源上消除了铰接间隙带来的回程误差,对于需要精准控制往复行程终点位置的工况,比如薄膜裁切、端子压接这类对停位精度要求在0.1mm级别的工序,这种结构的传动刚性优势十分明显。设计过程中特意将偏心圆盘的回转中心与轭架通槽的对称中心做了共线约束,避免偏心量偏移导致的运动卡滞,圆盘与轭架通槽的配合面预留了0.2mm的间隙,既可以容纳3D打印或机加工产生的形位公差,也能预留润滑脂的存储空间,降低长期运行的摩擦阻力。

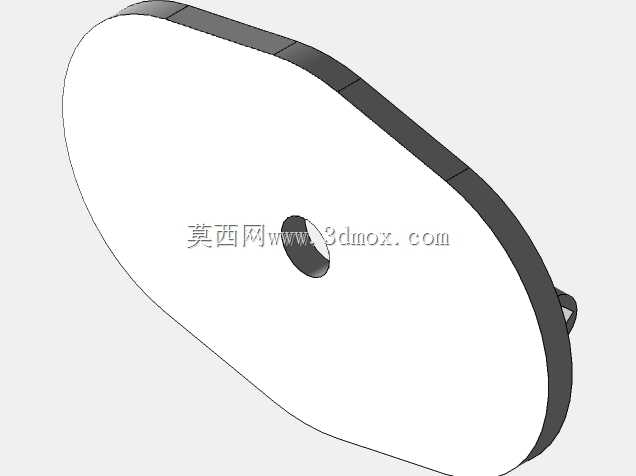

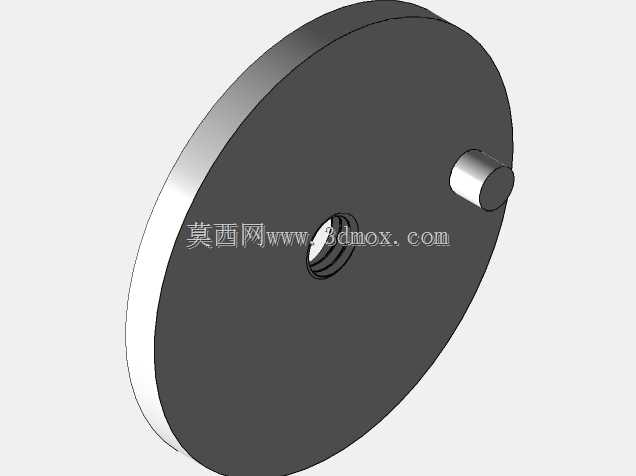

从安装边界来看,整套机构的底座采用椭圆式安装平面,底座上预留的两个安装孔中心距与常规42系列步进电机的安装孔位完全匹配,不需要额外做转接法兰就能直接与驱动电机对接,整体安装高度不超过60mm,横向最大占用尺寸为120mm,输出杆的直径为8mm,可以直接对接市面上常见的直线轴承、导套等导向配件,不需要额外做轴径转换。输出杆的往复行程由偏心圆盘的偏心距决定,这套结构的偏心距设置为20mm,对应输出杆的总往复行程为40mm,如果需要调整行程,只需要更换不同偏心量的圆盘即可,轭架、底座、输出杆的其他零件完全通用,大幅降低了多行程需求下的备件成本。
实际使用过程中,这套机构的运动特性十分平顺,因为轭架的运动规律是纯简谐运动,没有曲柄滑块机构因连杆摆角产生的加速度突变,运行过程中的冲击和噪音远低于同行程的曲柄滑块结构,在低速运行工况下甚至不需要额外加装缓冲元件就能平稳停在行程终点。结构上没有复杂的异形曲面,所有零件都可以通过无支撑3D打印制作,垂直打印方向设置为输出杆的轴向时,所有配合面的打印层纹方向与运动方向一致,不需要额外做表面打磨就能获得顺滑的配合效果,对于教学演示、小型自动化设备原型验证场景,这套结构的制作门槛极低,不需要复杂的机加工设备就能快速组装验证。

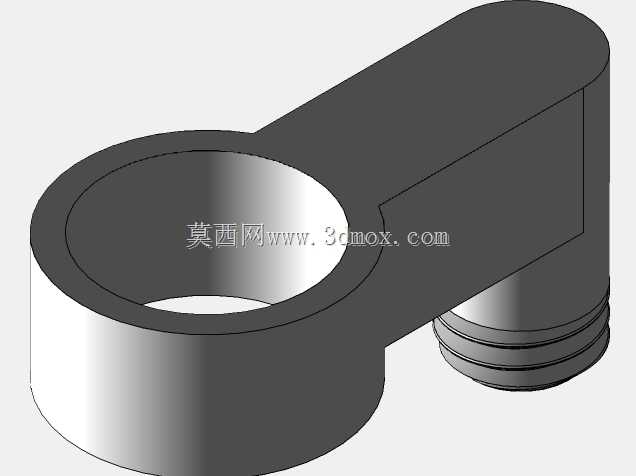

在传动负载匹配上,这套机构的轭架与偏心圆盘的接触部位做了加宽处理,接触面积比常规苏格兰轭结构大25%,可以承受更大的径向载荷,在搭配42步进电机驱动时,最大可以推动5kg的水平负载做120次/分钟的往复运动,完全能覆盖小型送料、轻载冲压、流体计量等常见工况的负载需求。安装时需要注意保证输出杆的导向方向与轭架的运动方向完全平行,导向件的支撑间距不小于80mm,避免输出杆受径向弯矩导致轭架与偏心圆盘卡滞,底座安装时需要保证安装平面的平面度不大于0.1mm,防止底座变形导致偏心圆盘回转卡滞。
- 全部评论(0)
- 模板大小: 3.71 MB
- 售价:5金币
- 下载次数: 150
- 系统要求: Autodesk Inventor,Other,Rendering,STL
- 软件分类: 通用机械零部件
