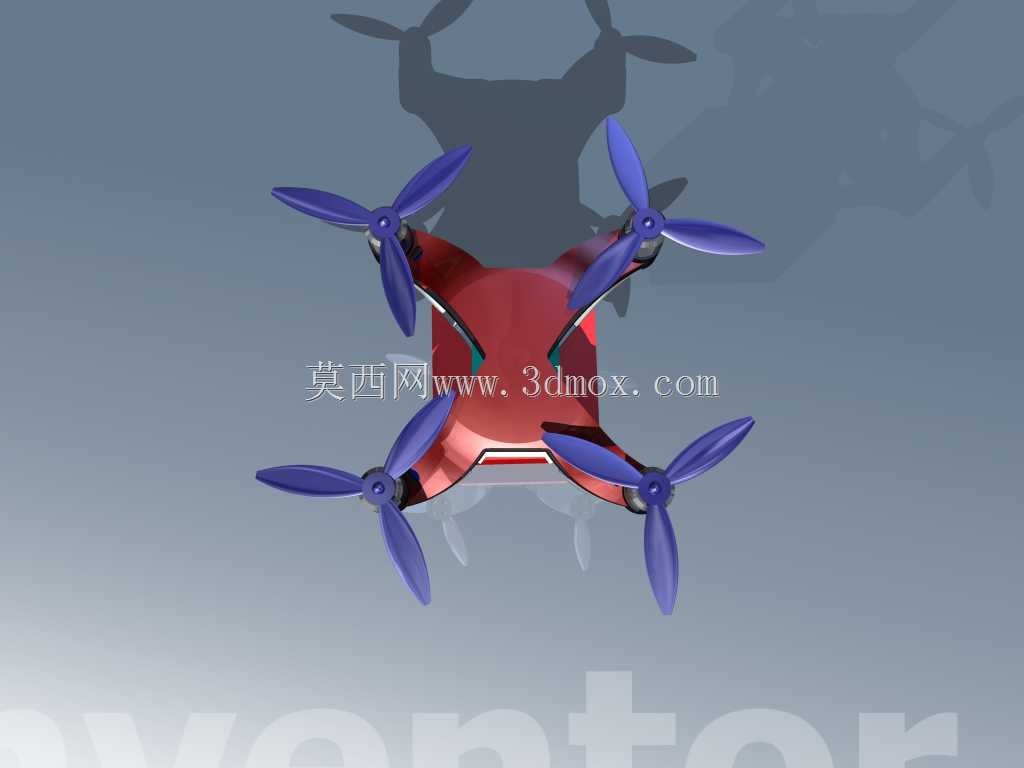

可分件3D打印四旋翼航拍无人机结构

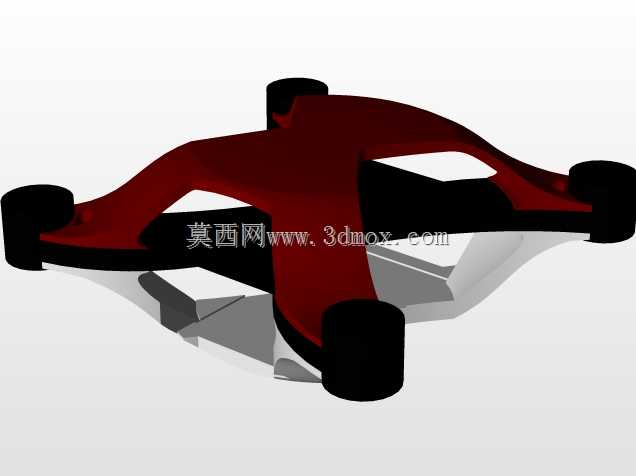

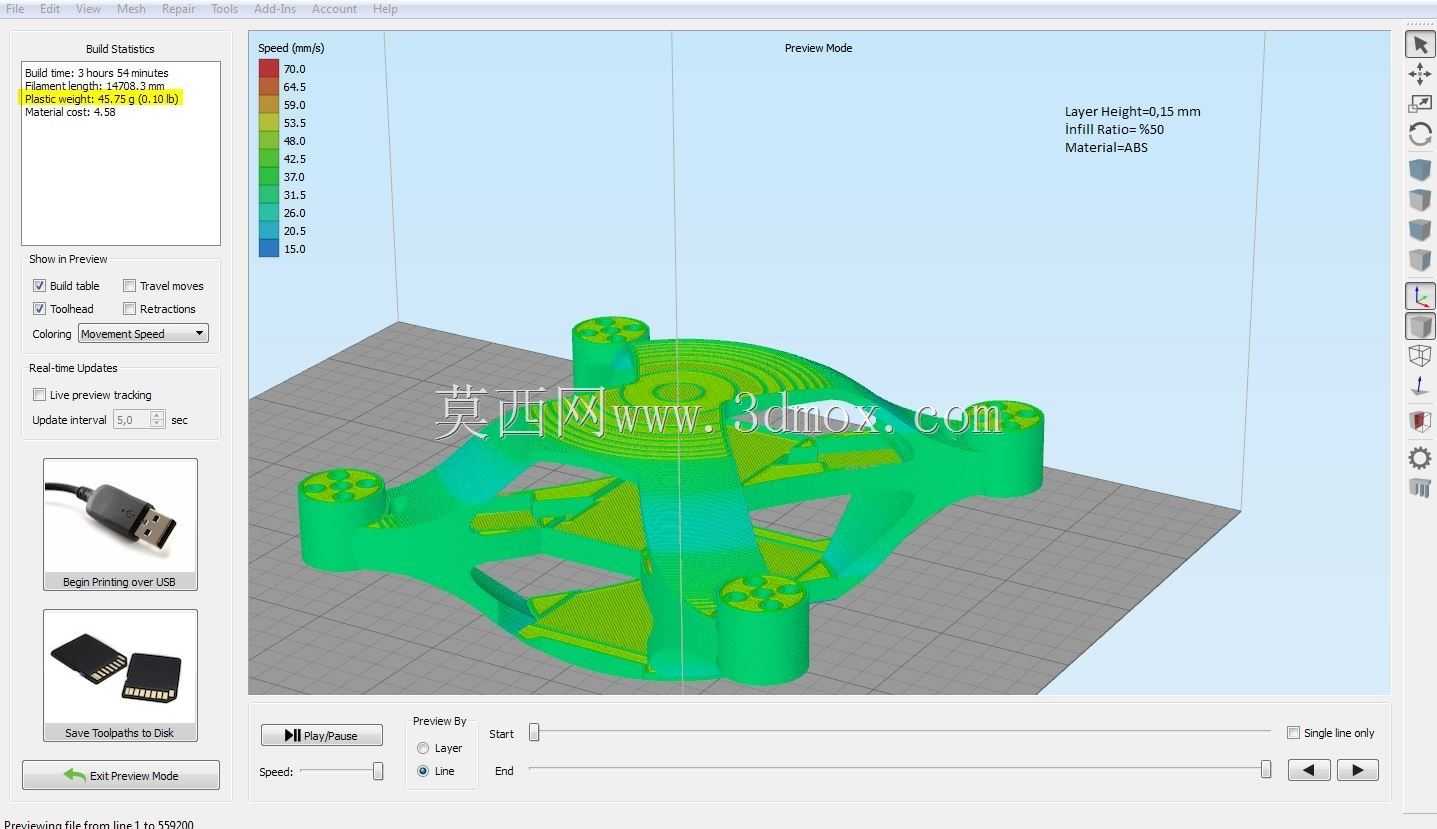

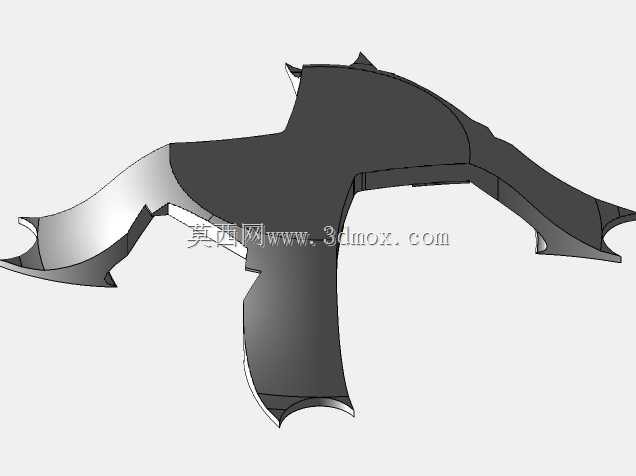

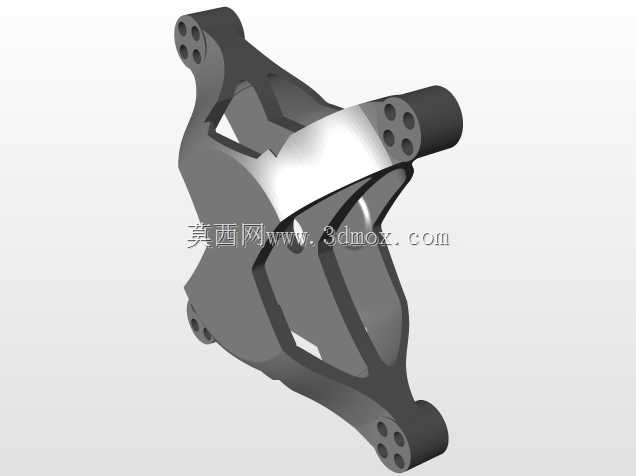

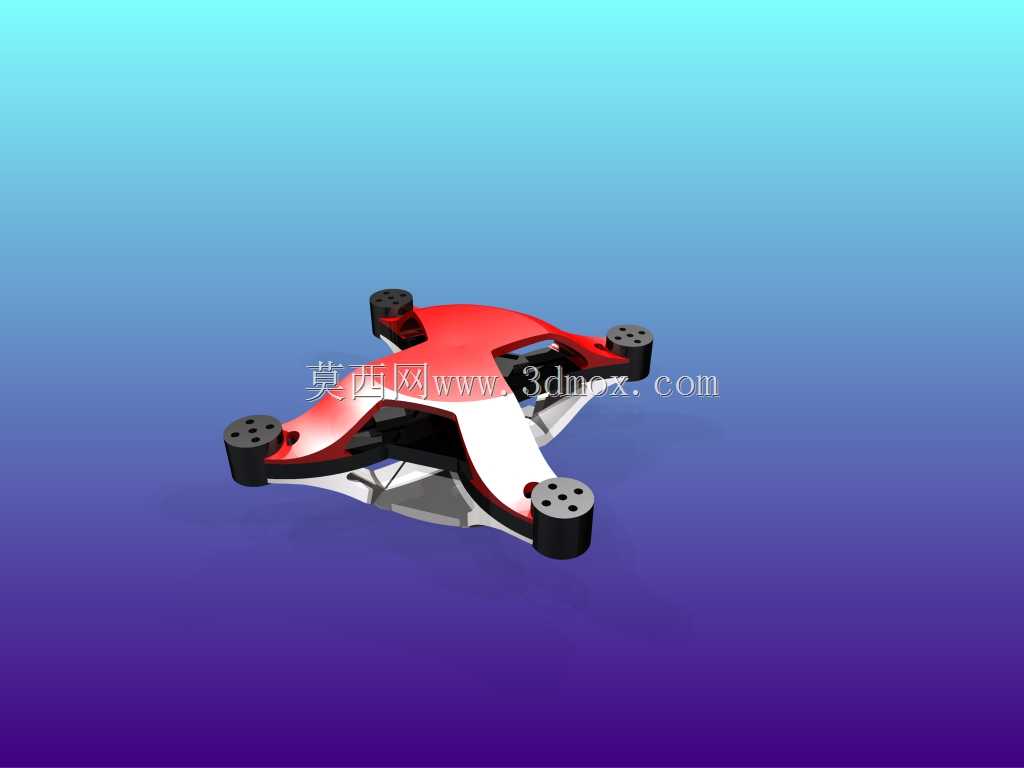

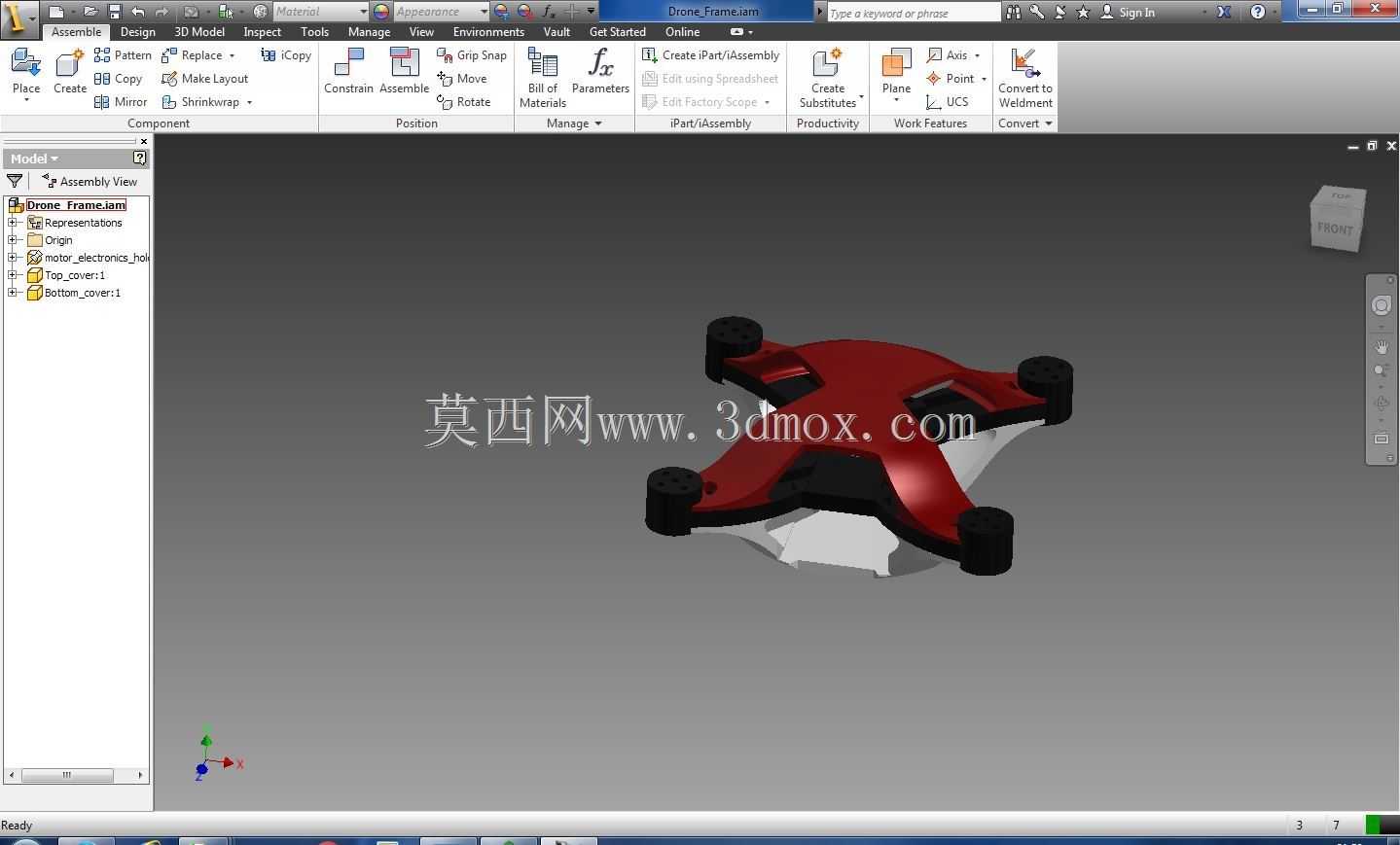

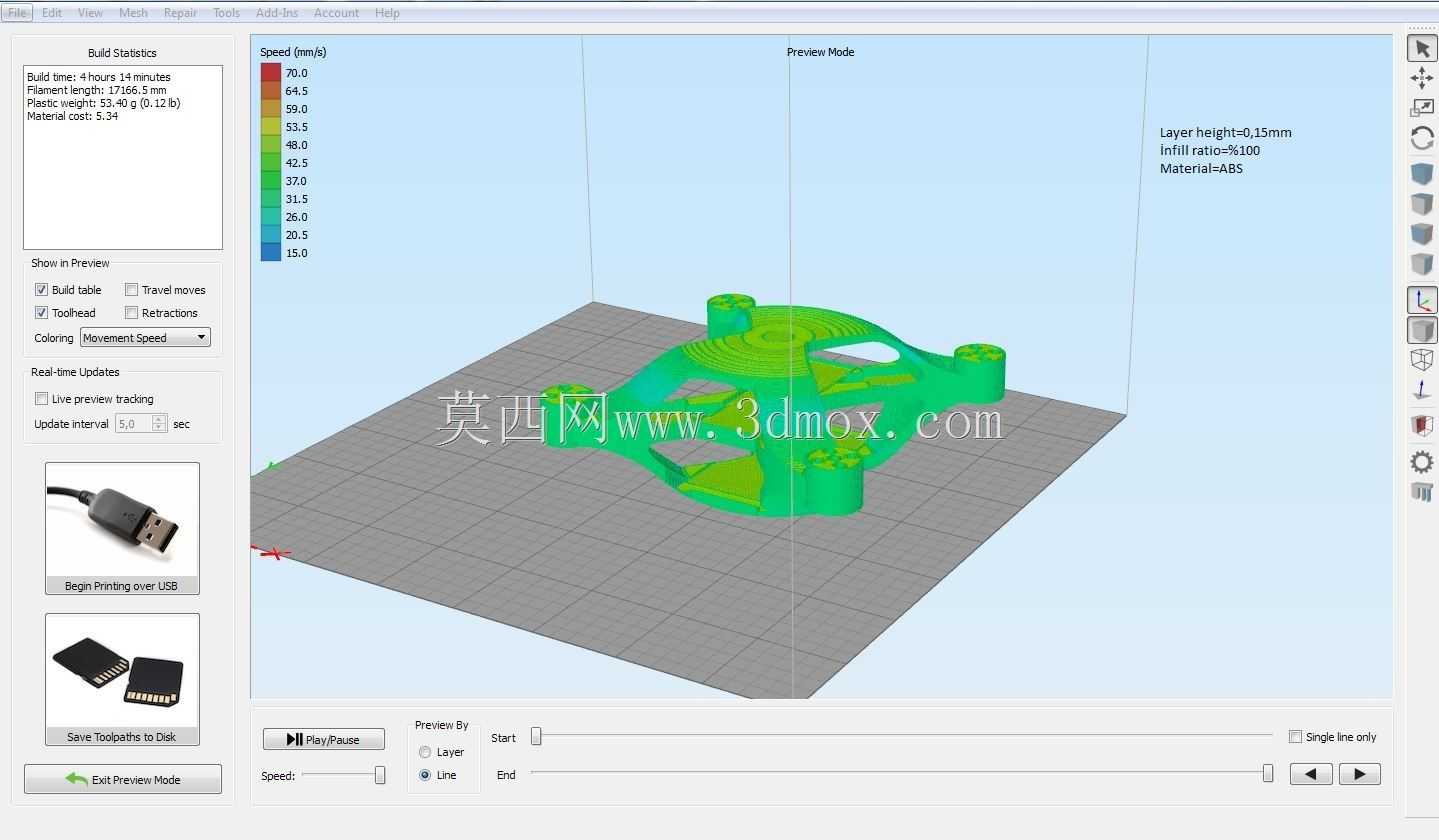

　　这款四旋翼飞行器的结构设计充分适配桌面级FDM3D打印的工艺特性，将整机拆分为顶壳、底壳、电机电子件安装座、主体机架四个独立打印单元，不同单元可根据功能需求选用不同颜色、不同性能的耗材打印，无需额外做分件处理就能实现外观分色效果，降低后期涂装的工作量。设计时将层厚参数适配到150微米的常规打印精度，填充率设置在40%-50%区间即可满足结构强度要求，无需过高的填充密度就能兼顾机身轻量化与抗摔性能，打印完成后仅需简单的卡扣对位与螺丝紧固就能完成组装，不需要复杂的工装夹具辅助装配。

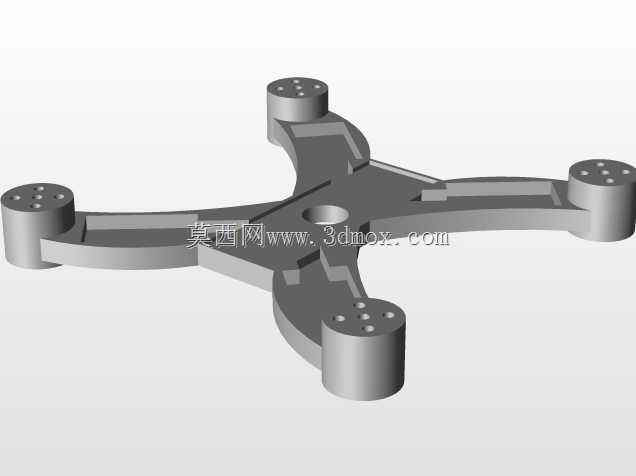

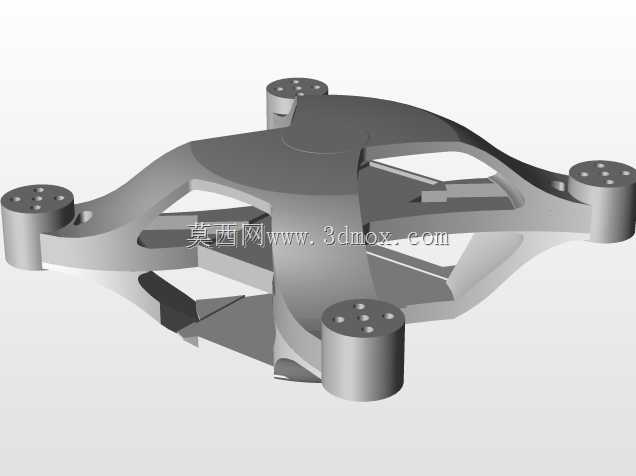

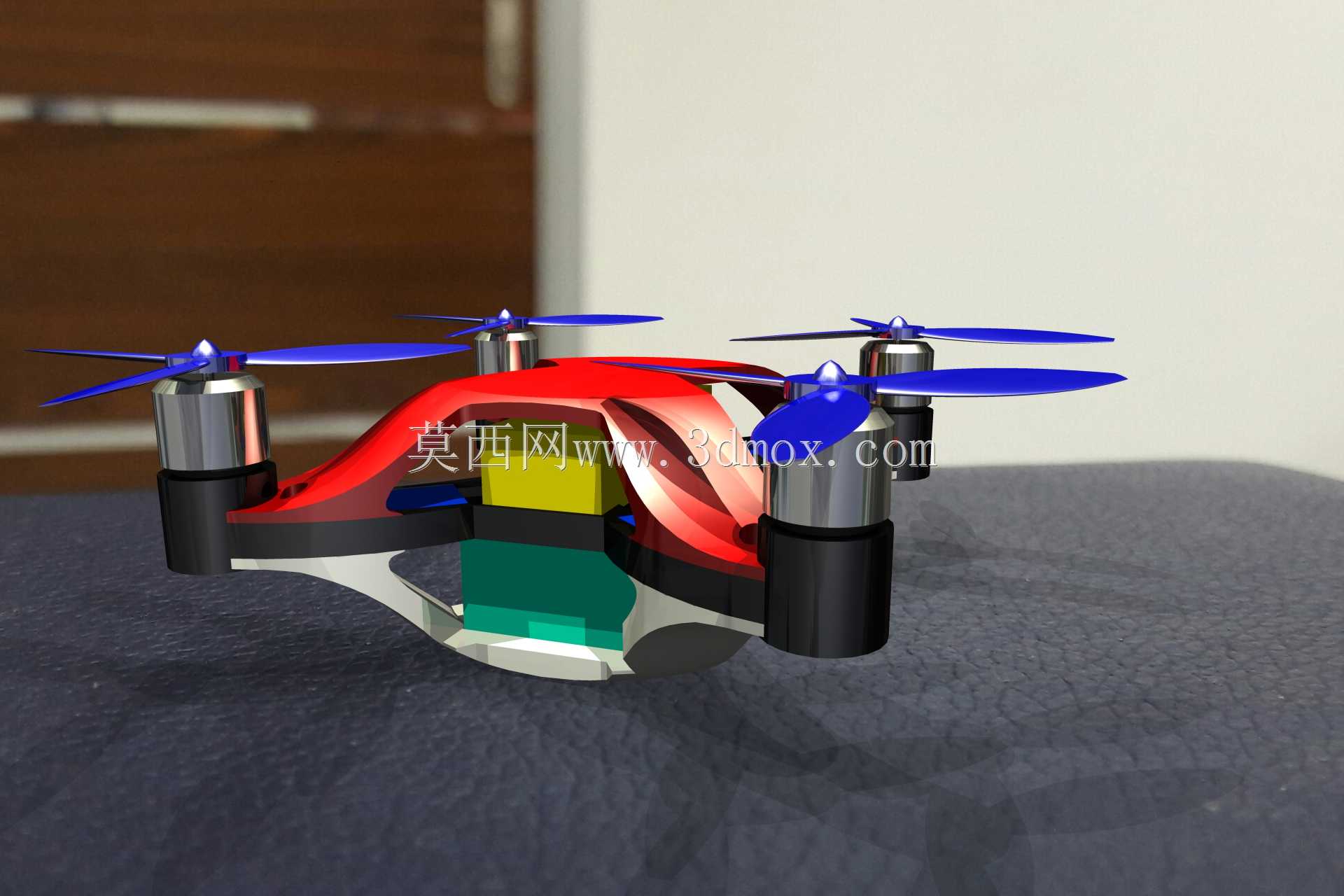

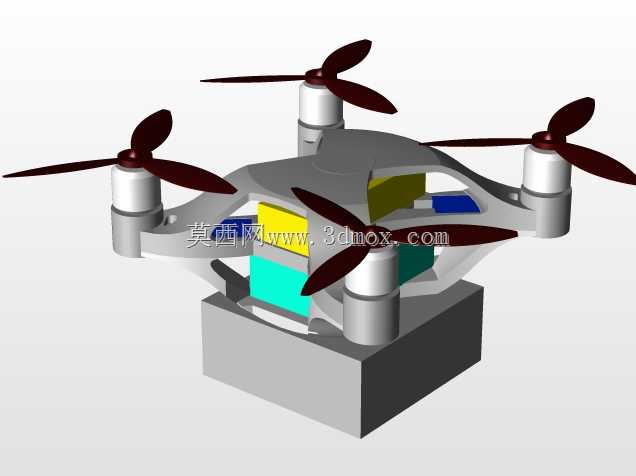

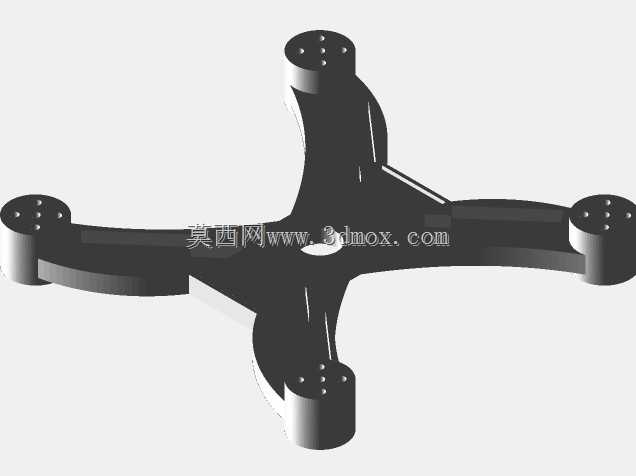

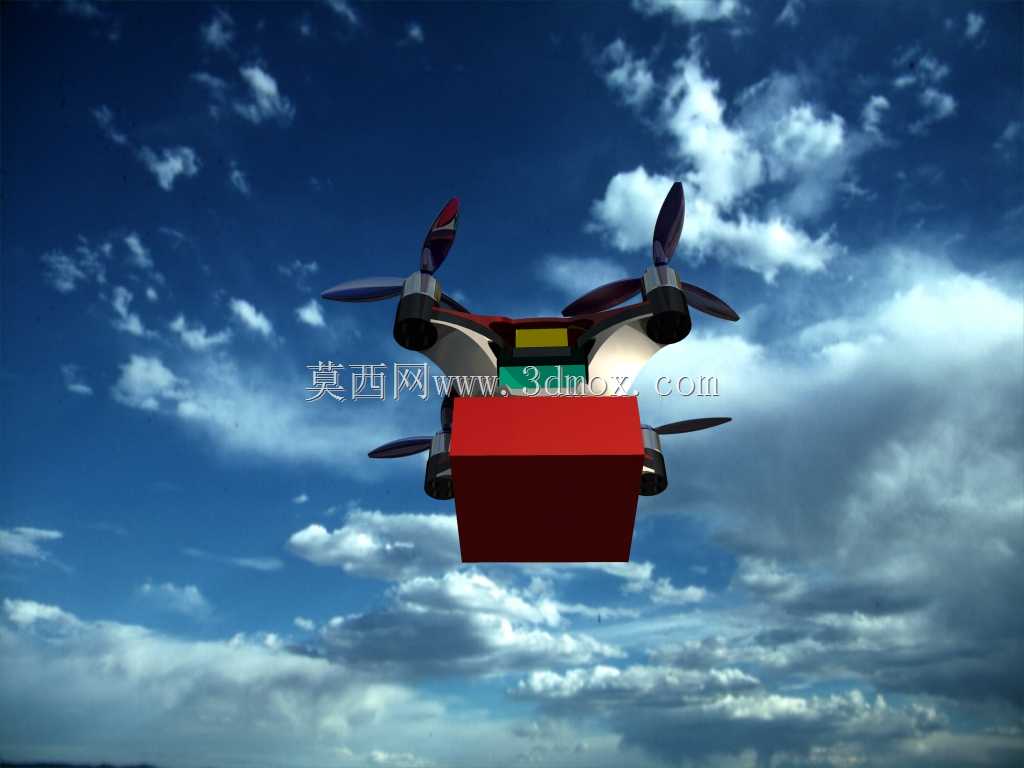

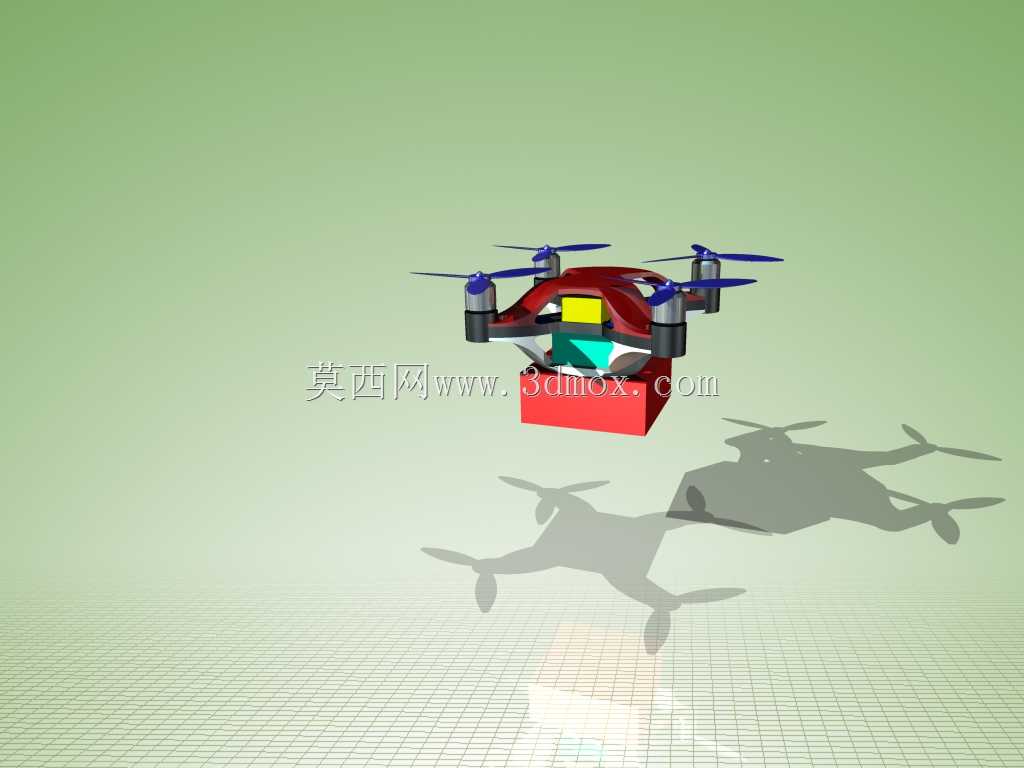

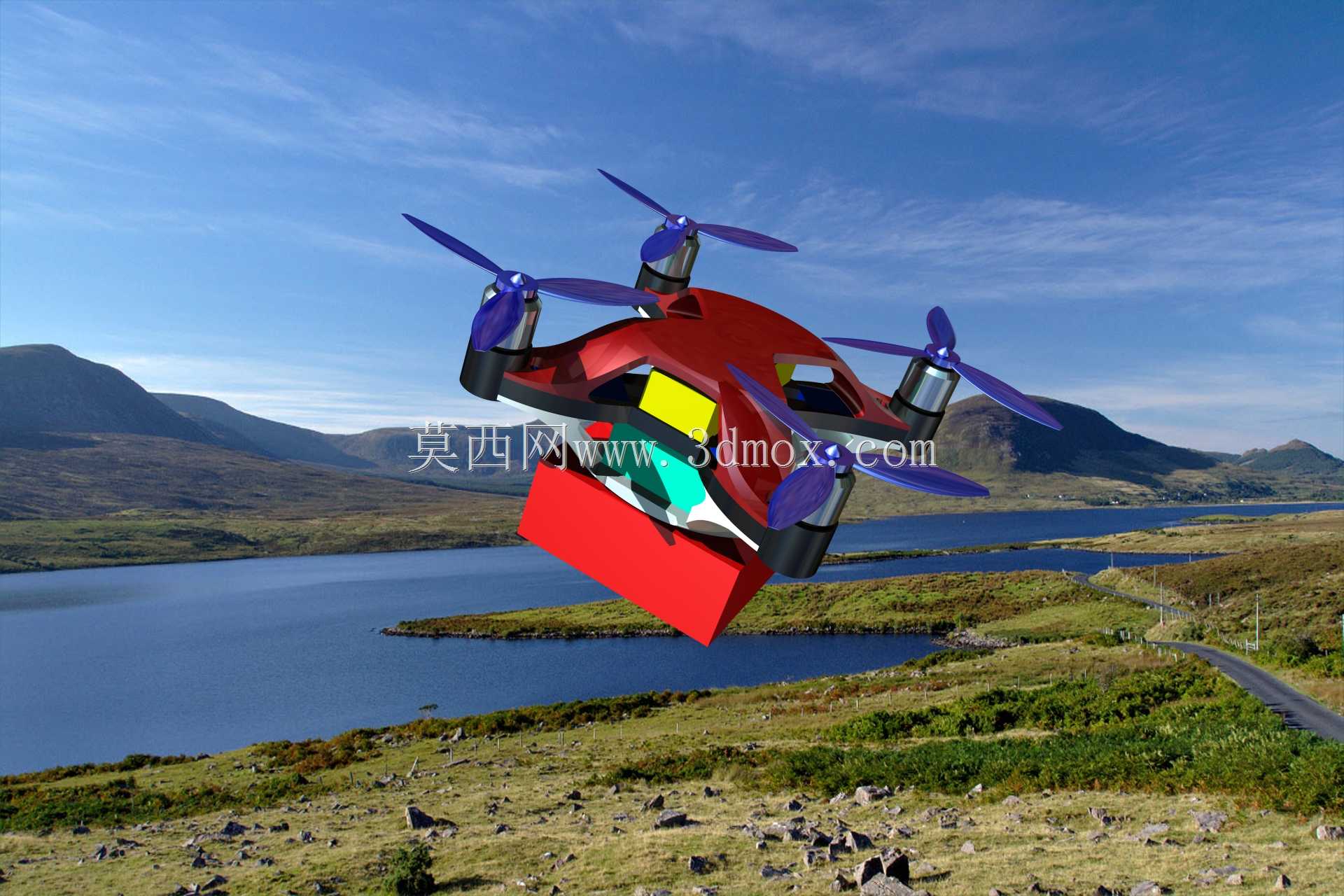

　　从实际应用场景来看，这类小型四旋翼结构可适配入门级航拍、室内外航模飞行、青少年科创教学等多个场景，机身中部预留的电子仓空间可容纳常规规格的飞控板、锂电池、图传模块，底部预留的挂载位可加装小型高清摄像头或者抛投机构，拓展不同的使用功能。机臂部分与主体机架采用一体化打印设计，四个机臂的安装位同轴度公差控制在0.2mm以内，保证四个电机安装后处于同一水平面，减少飞行时的姿态偏移问题，电机安装座预留了标准16mm、22mm等常用微型无刷电机的安装孔位，可适配不同KV值的动力套装，用户可根据自身的载重需求、续航需求灵活更换动力组件。

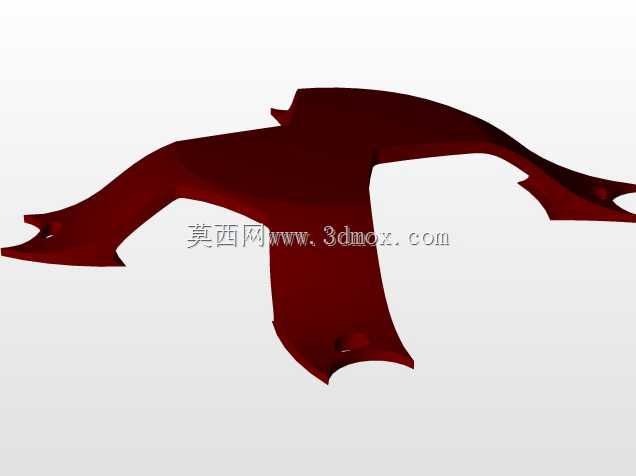

　　设计过程中充分考虑了日常使用的维护需求，顶壳与底壳采用快拆卡扣结构，无需拧下全部螺丝就能打开机身更换电池、调试飞控参数，电子件安装座做了分层走线槽设计，电调、接收机、图传线可沿走线槽布置，避免飞行过程中线路晃动干扰螺旋桨，也减少线路缠绕导致的短路风险。机身整体外形采用流线型曲面设计，降低飞行时的风阻，四个机臂末端做了圆弧倒角处理，既减少打印时的支撑耗材用量，也能避免磕碰时的应力集中导致机臂断裂。从安装边界来看，整机打印完成后的对角电机轴距控制在250mm以内，属于小型穿越机的尺寸范畴，可收纳进常规的双肩背包隔层，方便外出携带飞行，螺旋桨选用5寸三叶桨时，桨尖与机身中心的距离预留了足够的安全间隙，不会出现桨叶打壳的问题。

　　结构设计时针对3D打印的工艺缺陷做了多处优化，所有的安装孔位都预留了0.3mm的打印余量，打印完成后无需额外扩孔就能顺利拧入自攻螺丝，所有的悬空面都设计了45度以内的斜角，大部分结构无需添加支撑就能顺利打印，仅底部挂载位需要少量易拆除的支撑，减少后期打磨处理的工作量。机架部分的壁厚统一设置为2mm，在保证结构抗冲击强度的同时尽可能降低机身自重，空机打印重量可控制在80g以内，搭配3S 500mAh锂电池时整机起飞重量可控制在250g以内，预留了足够的载重冗余可加装额外的功能模块。针对日常飞行的常见炸机场景，机臂与主体连接的位置做了加厚的加强筋结构，轻微磕碰时不会出现机臂断裂的问题，即使出现部件损坏，也可单独打印损坏的分件进行更换，无需重新打印整个机身，降低使用维护成本。
