CA6140车床配套门锁总成结构设计

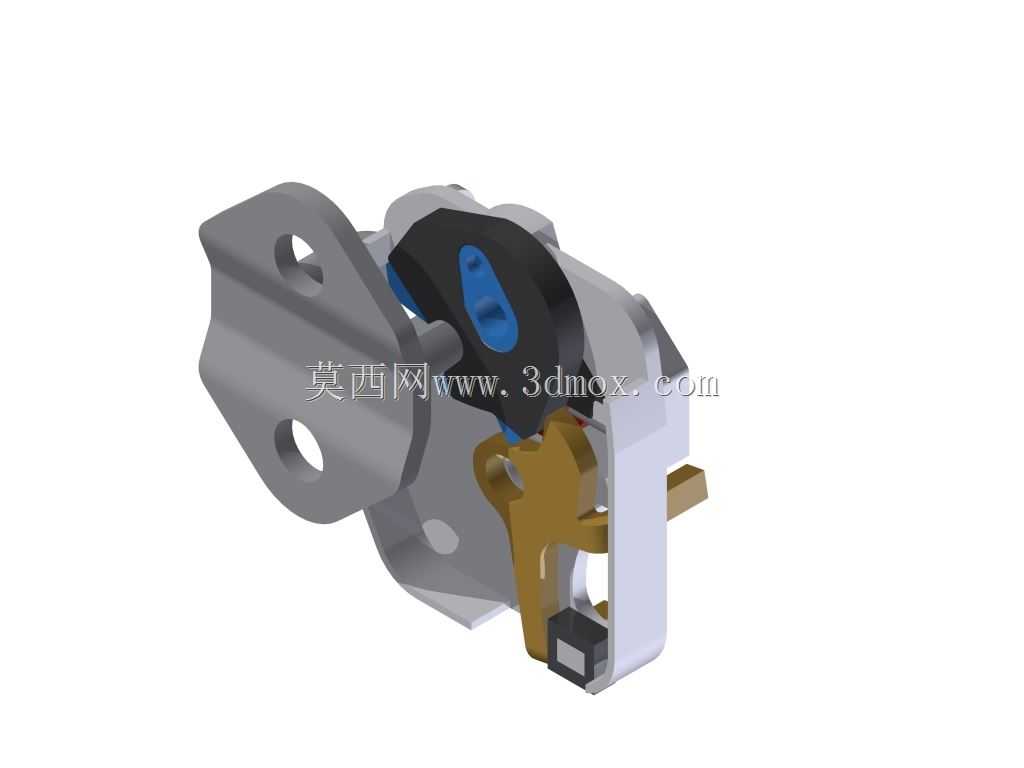

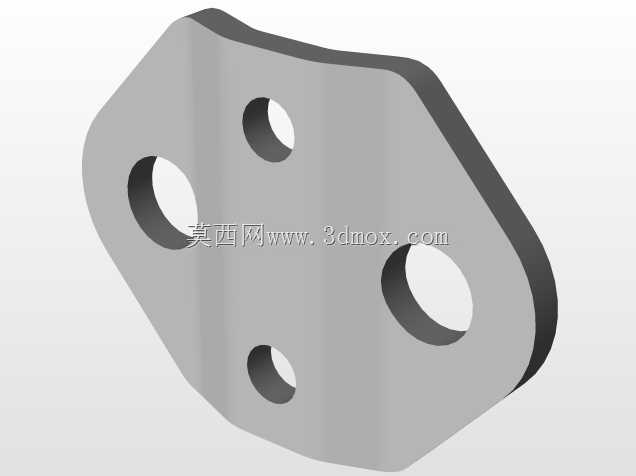

　　在普通卧式车床的运维与改造场景中，机床防护舱门的锁紧构件是保障操作安全、维持舱门闭合精度的核心小件，本次拆解的这款适配CA6140车床的门锁总成，正是针对车床操作侧防护门的使用工况做的定向结构设计。先从实际安装边界说起，该锁体整体采用紧凑式布局，安装耳板上预留两个同轴定位孔，孔位间距匹配CA6140车床防护门侧边的标准安装螺孔距，安装时无需额外对防护门做扩孔或焊接改造，直接通过M6螺栓即可完成固定，锁体突出安装面的厚度控制在32mm以内，不会在舱门开合过程中与床身侧的导轨护板、溜板箱外沿产生运动干涉，哪怕是舱门全开状态下，锁体外侧的圆弧过渡结构也不会刮蹭操作人员的工作服或操作工具。

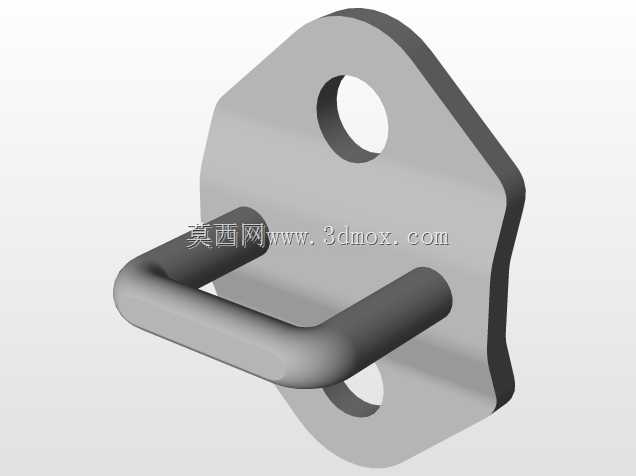

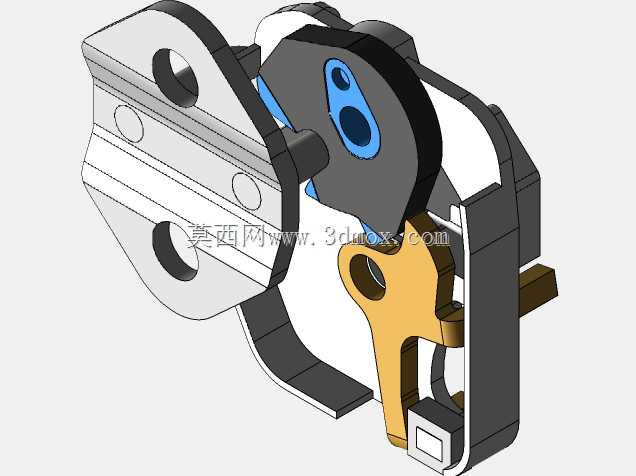

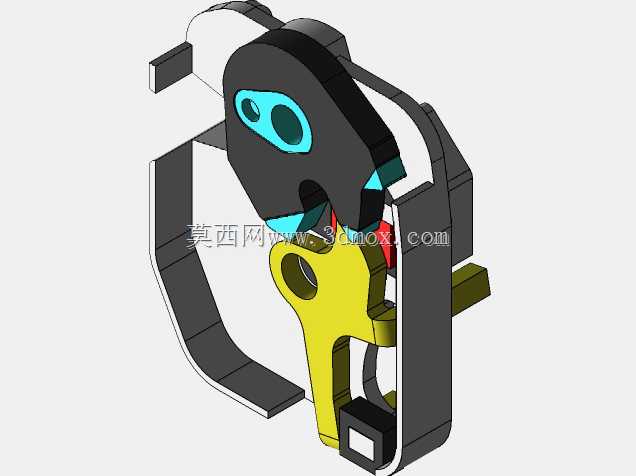

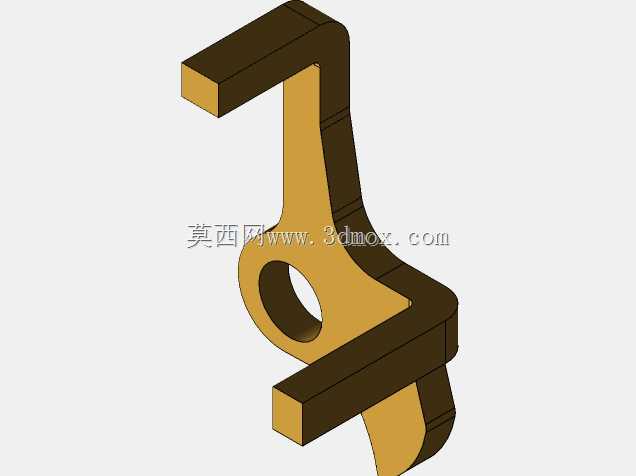

　　从功能特性来看，这款门锁采用的是棘轮棘爪式的二级锁紧逻辑，锁舌部分做了黄铜材质的耐磨处理，日常开合过程中锁舌与门框锁扣的接触摩擦不会产生金属异响，同时黄铜材质的自润滑特性也减少了日常维护时的润滑频次，适配车床车间多金属切屑、多切削液飞溅的工况——锁体内部的转动副都做了迷宫式密封结构，外部的切屑碎末、乳化液很难渗入锁体内部卡滞转动构件，哪怕是长期在铸铁件加工的车间环境下使用，也不会因为切屑堆积出现锁舌卡滞无法回弹的问题。锁体的触发机构采用侧压式设计，舱门闭合过程中，门框上的锁挡块会先接触锁舌的导向斜面，推动锁舌压缩内部复位弹簧，当舱门完全闭合到位后，锁舌在弹簧力作用下弹出卡入锁挡块的卡槽内，此时内部的棘轮结构会自动锁止，避免车床高速运转产生的振动导致锁舌自行滑脱，只有按压门把手带动解锁拨片推开棘爪，才能解除锁止状态打开舱门，这种结构刚好符合机床安全防护的设计要求，能避免设备运行过程中舱门意外开启带来的安全隐患。

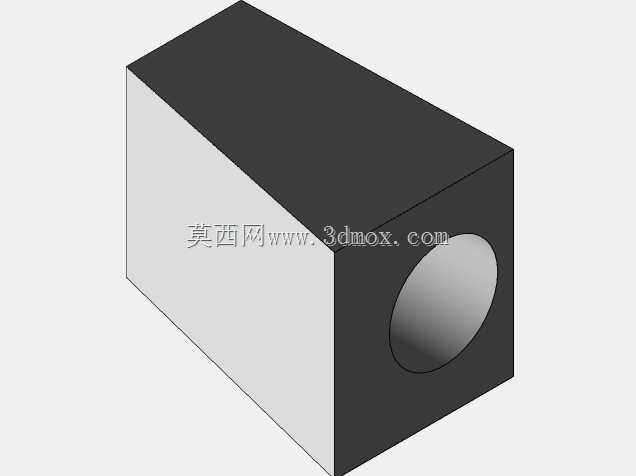

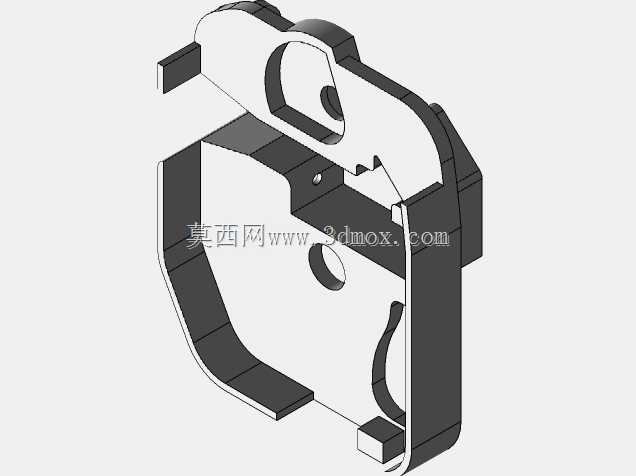

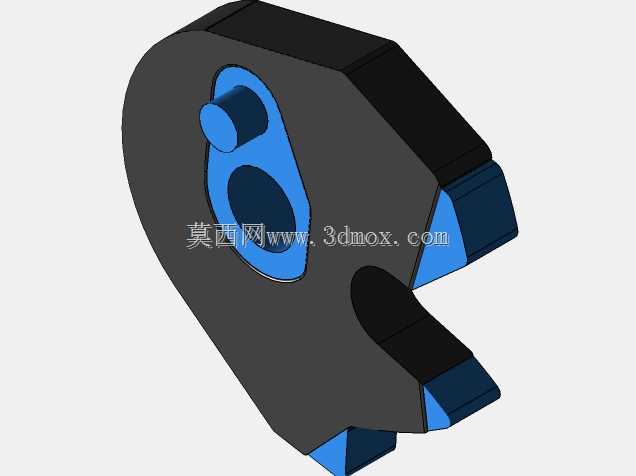

　　再看设计思路层面，这款锁的结构拆分下来一共包含11个独立构件，分别是安装底座、锁舌、棘轮止动块、复位弹簧、解锁拨片、转轴销、定位卡簧、密封端盖、连接铆钉、门把手联动块以及缓冲阻尼块，每个构件的公差配合都经过了适配：转轴销与底座安装孔采用H7/g6的间隙配合，保证转动过程无卡滞同时径向晃动量控制在0.1mm以内，锁舌的行程设计为12mm，既保证足够的锁合深度避免受振脱开，又不会因为行程过大导致开门时需要按压门把手的行程过长影响操作手感。锁体外部的安装底座采用镀锌钢板冲压成型，表面做了喷塑处理，能耐受车间内常见的切削液腐蚀、手上汗渍侵蚀，长期使用也不会出现表层锈蚀脱落的问题；内部的棘轮止动块采用45号钢淬火处理，表面硬度达到HRC42-48，能承受长期反复锁止解锁的磨损，按照车床日均开合舱门20次的使用频率计算，核心止动构件的使用寿命可以达到10年以上，完全匹配普通车床的整体运维周期。

　　从实际应用场景延伸来说，这款门锁除了适配CA6140车床之外，其安装孔位尺寸、锁舌行程参数也可以通用于同系列的CA6136、CA6150普通卧式车床的防护门改造，甚至部分立式钻床、铣床的外置防护门如果安装尺寸匹配，也可以直接替换使用。不同于民用门窗的锁具，机床用门锁不需要复杂的锁芯防盗结构，核心要求是抗振、耐污、动作可靠、安装维护便捷，这款锁在设计时就充分考虑了现场维护的需求，整个锁体的拆解只需要取出两端的定位卡簧，就能依次拆出所有内部构件，日常维护时如果出现弹簧疲劳、锁舌磨损的情况，不需要整体更换锁体，单独替换对应小零件即可完成修复，能大幅降低设备运维的配件成本。另外锁体上预留的门把手安装位可以适配两种不同规格的操作手柄，既可以装短款的按压式手柄适配内开式防护门，也可以装长款的扳动式手柄适配外开式防护门，给不同机床厂的防护门配套预留了足够的适配空间。在三维建模过程中，所有构件的装配间隙都按照实际生产的公差要求做了预留，不存在构件干涉、装配不上的问题，每个零件的壁厚、倒角都做了工艺性优化，比如安装底座的折弯处做了R1.5的圆角，避免冲压成型时出现应力开裂，锁舌的导向斜面做了15度的倾角，既保证闭合时的导向顺滑，也不会因为倾角过小导致锁止后容易受外力脱开。
