MLX90614红外测温模块集成安装板

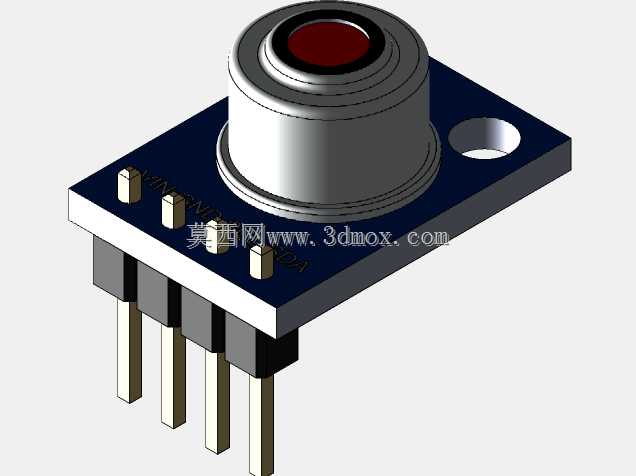

　　这套结构围绕非接触式体温采集场景展开，核心测温器件采用MLX90614红外测温芯片，将测温探头、信号处理电路、状态指示与外接接口整合在同一块安装基板上，适用于门禁测温终端、桌面体温筛查装置、教学实验平台以及小型嵌入式测温设备的前期结构验证。

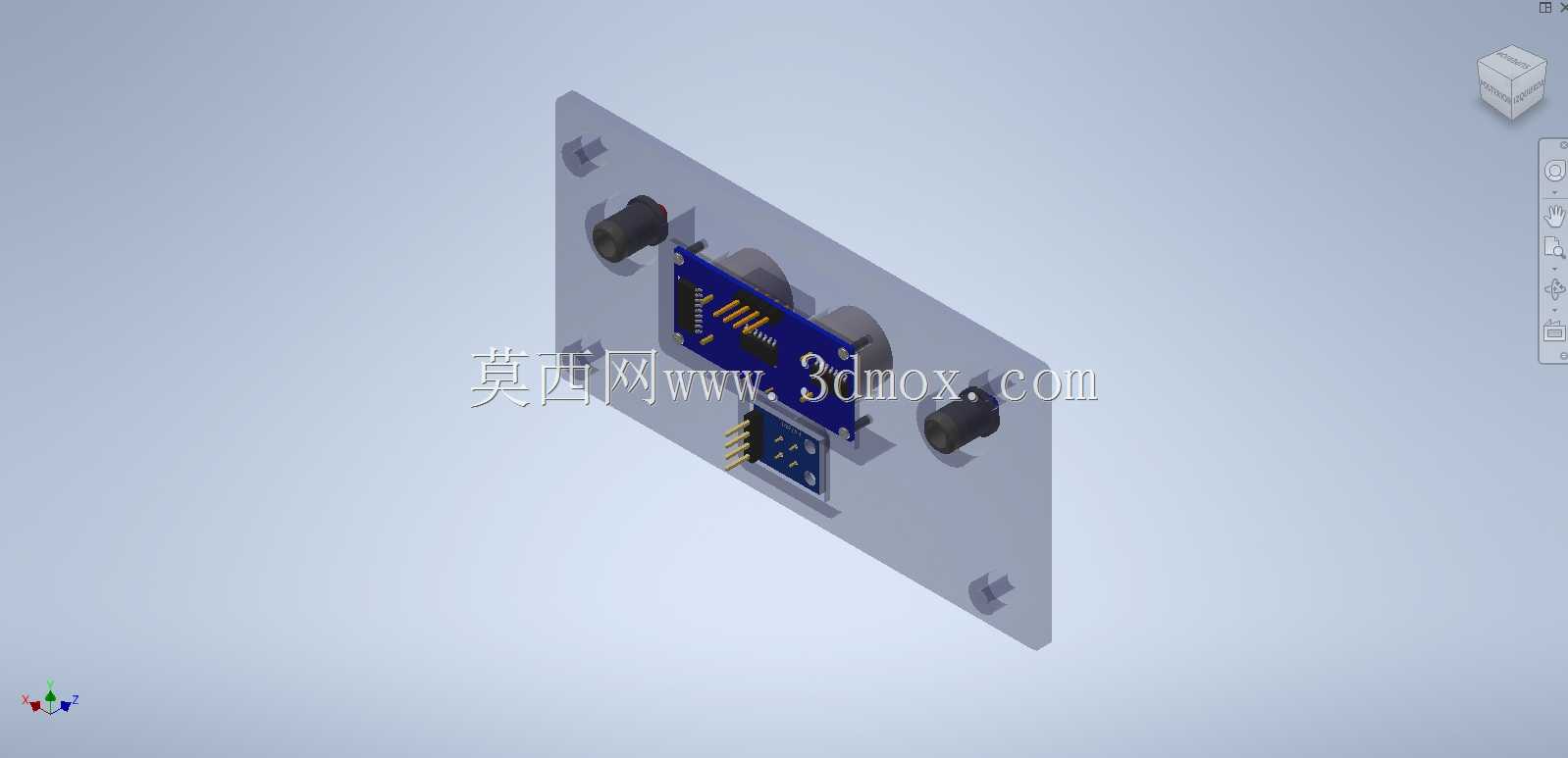

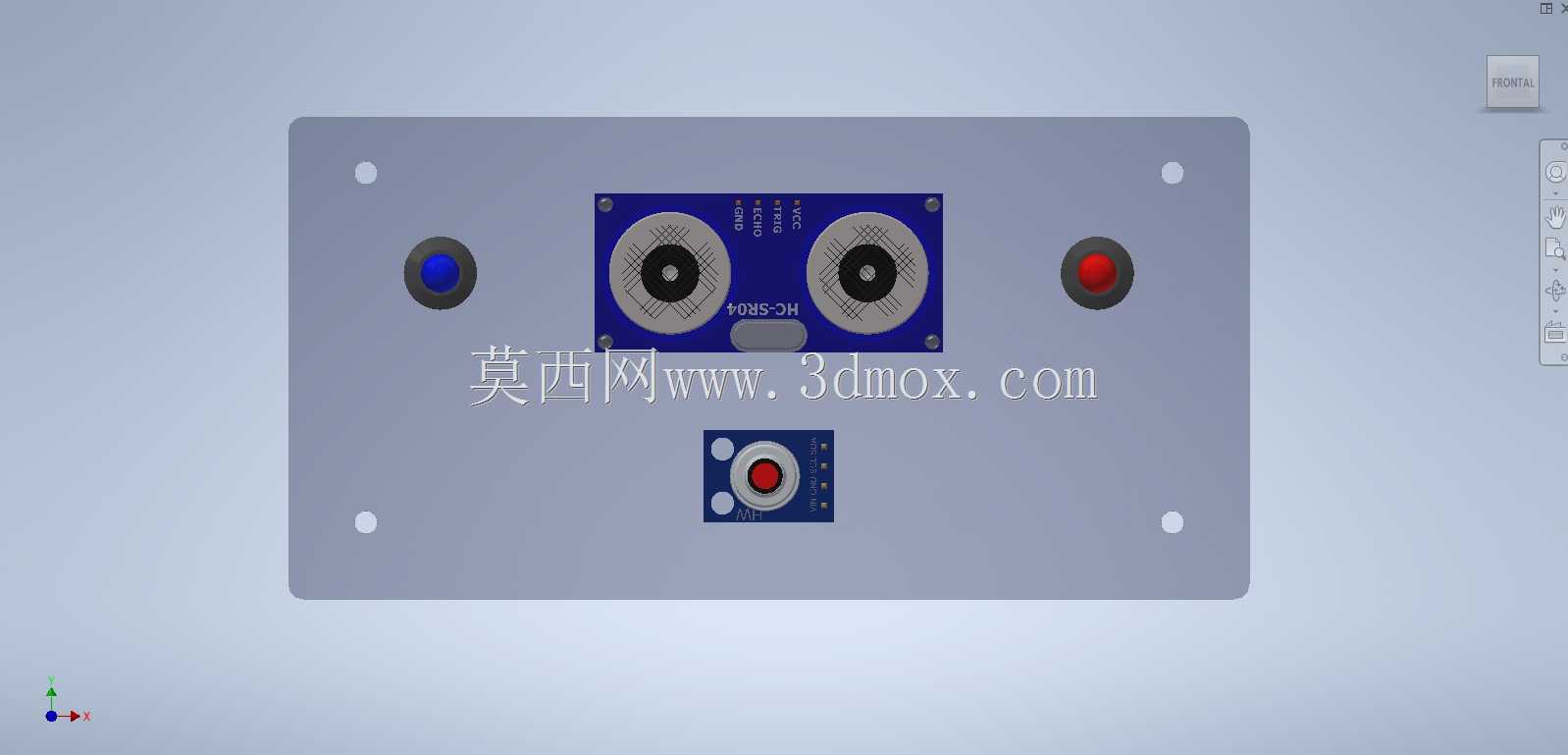

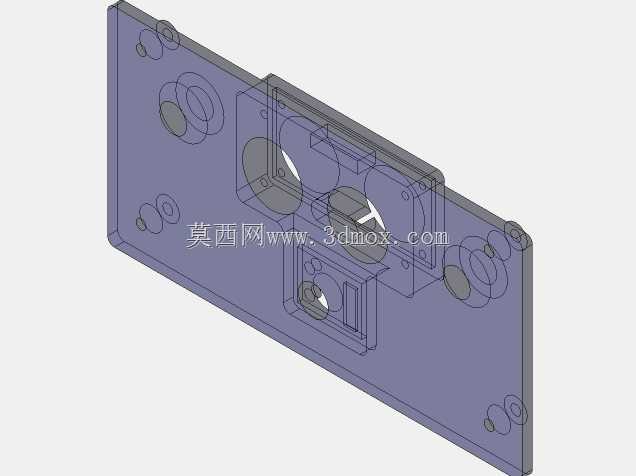

　　从实际装配逻辑来看，基板承担了全部器件的定位与固定作用。板面上预留了多组安装孔位，四角孔位用于将整个组件固定到设备外壳或支架上，孔位周边保留了足够的螺钉沉头空间，避免装配后螺钉头部干涉电路板表面元件。测温探头位于基板视觉中心区域，探头轴线垂直于安装基准面，保证红外接收视场正对被测目标；探头周边留出环形避让空间，防止外壳边框遮挡红外视场角，这一点在额温类采集设备中尤为关键，视场被遮挡会直接导致测温读数偏差。

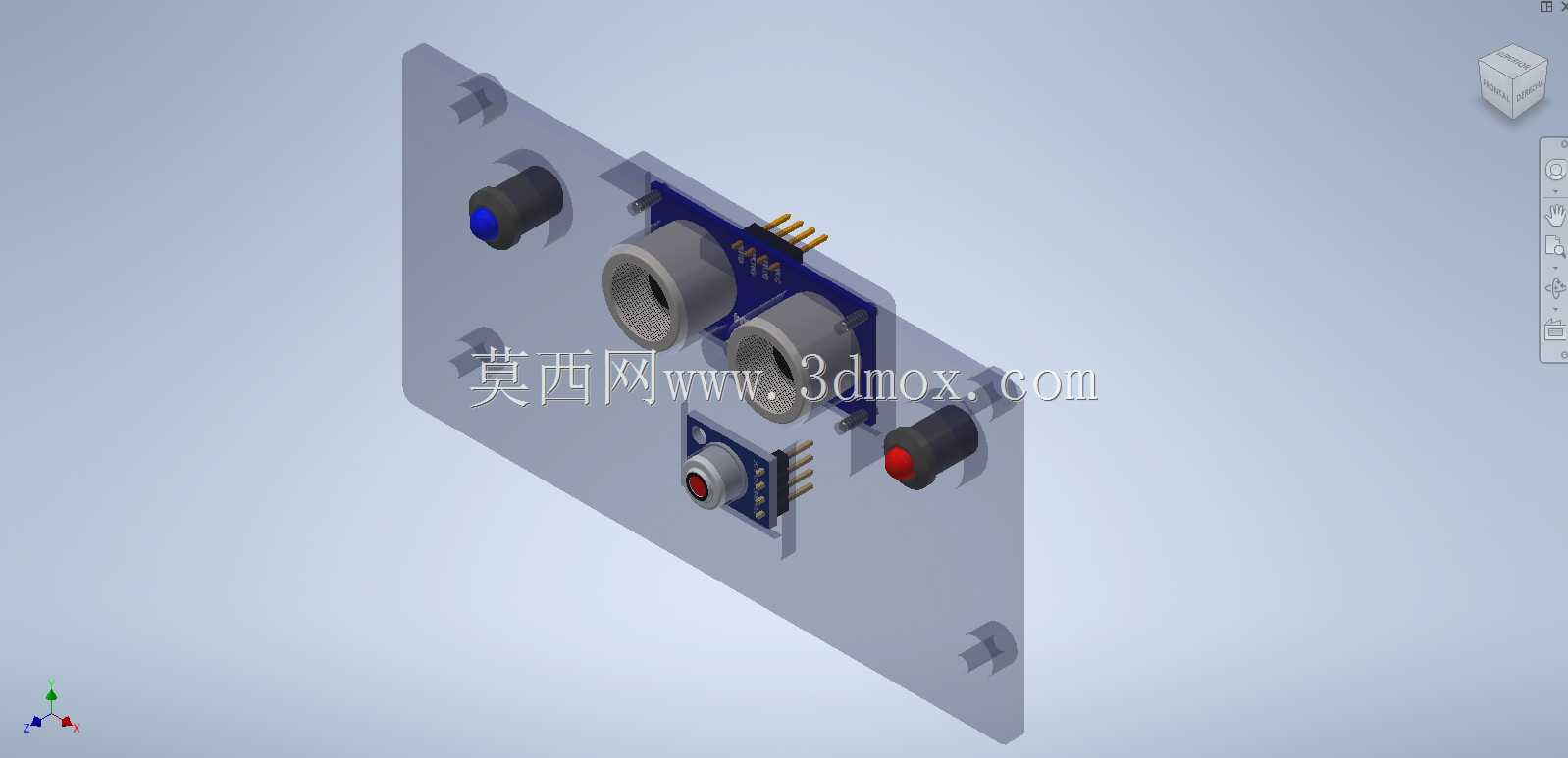

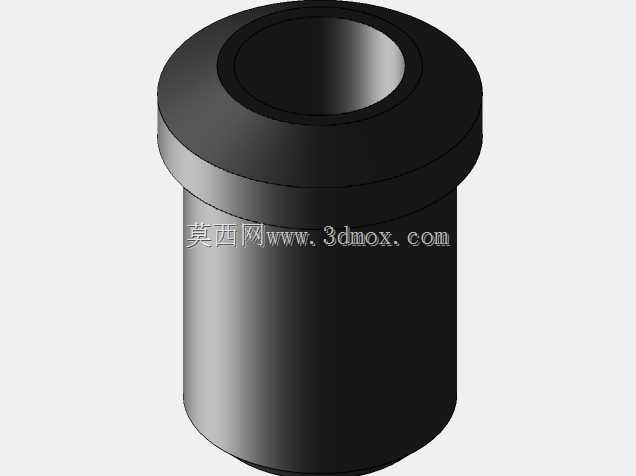

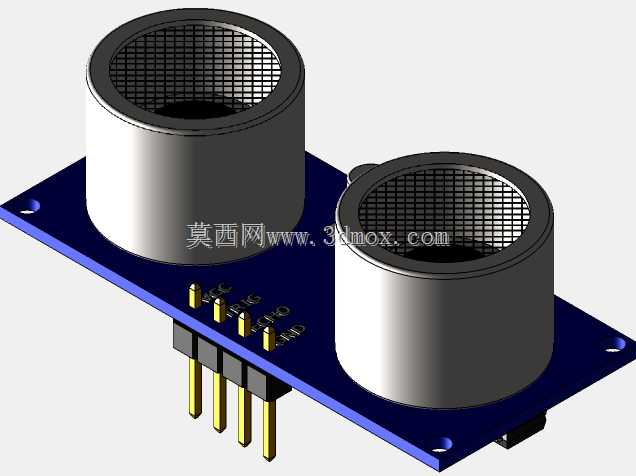

　　板上同时布置了两枚圆柱形声学器件，可作为蜂鸣器或超声波测距单元使用：在体温筛查场景中，声学器件可完成测温完成提示、超温报警反馈；若作为测距单元，则可辅助判断被测人员与探头之间的距离，当距离超出红外测温有效区间时，系统可拒绝采样，避免远距离误测。两枚声学器件对称分布在测温探头两侧，重心居中，安装后基板受力均匀，不会因单侧器件重量导致板面翘曲。

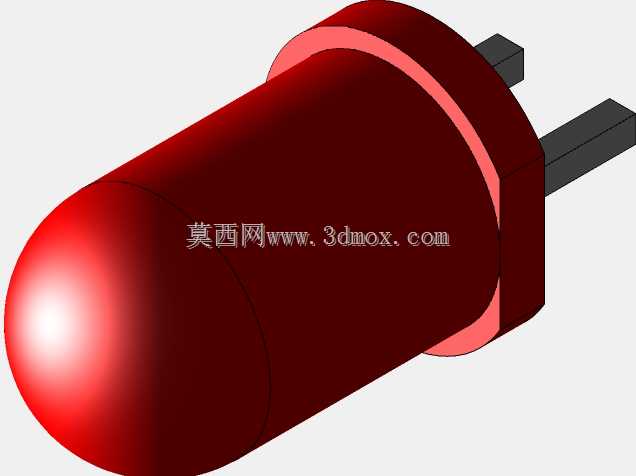

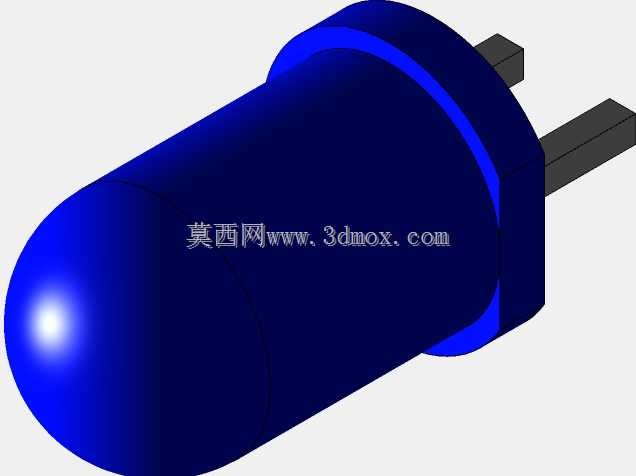

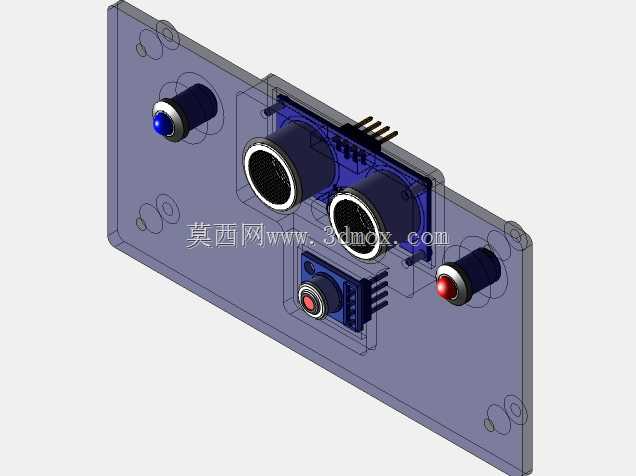

　　基板四角还设置了带红色透光端的指示灯组件，指示灯沿板边布置，光线可从设备外壳的透光孔向外导出，用于电源指示、测温状态指示、故障告警等不同功能区分。指示灯与主电路板之间通过引脚焊接固定，模型中还原了引脚排布与焊点占位，结构设计时可直接核对外壳开孔位置与灯体中心的同轴度。

　　主测温电路板通过排针与底板实现电气连接，排针沿板边平行布置，既承担信号传输作用，也可作为板间支撑定位结构；建模时保留了排针的完整针脚长度与间距，便于结构工程师核对接插件插拔空间，避免外壳侧壁与排针发生干涉。板上小型接口单元预留了外接通讯端口，可连接单片机主控板，完成温度数据的读取与上传。

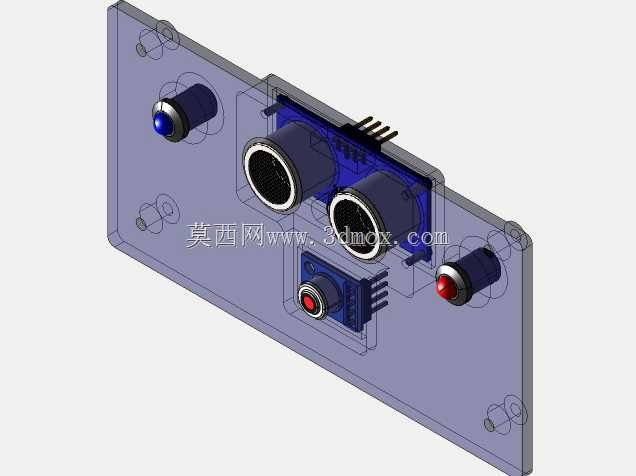

　　安装边界方面，整块基板为平板式构型，所有元件均布置在基板同一侧，背面保持平整，贴靠设备安装面时无需额外避让凸起结构。基板外形为矩形，边角处做了安装孔延伸凸耳设计，在不增大主板整体尺寸的前提下扩展了固定跨距，提升组件安装后的抗振能力。元件高度方向上，最高部位为圆柱形声学器件与红外测温探头，二者高度差控制在较小范围内，外壳内腔只需按最高元件预留统一高度空间即可，无需做局部阶梯沉台，能够有效降低外壳注塑加工成本。

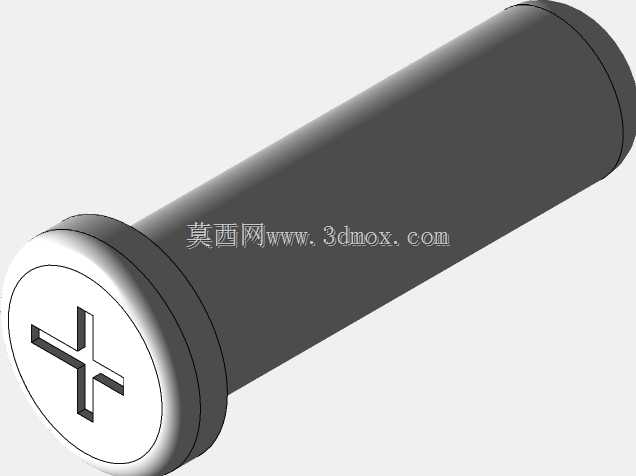

　　设计思路上优先保证测温光路无遮挡、人机交互反馈器件朝向合理、装配工序简单。所有元器件采用正面平铺布局，焊接时可统一过波峰焊或进行手工焊接，后期维护时拆下基板固定螺钉即可整体取出，无需拆解周边传动或支撑结构。基板上的孔位同时兼容不同规格的螺钉固定方式，可适配塑料柱热熔铜螺母、自攻螺钉直接锁附等多种装配工艺。在实验教学场景中，该组件可直接固定在实训台面板上，学生可直观观察红外测温、声光提示、接口通讯的完整硬件组成；在成品设备开发中，该结构可直接作为测温子模块嵌入闸机、手持测温仪、自助终端等设备内部，缩短硬件结构开发周期。模型完整还原了各元件的外形比例、安装位置与板件连接关系，可直接用于干涉检查、外壳开孔定位与装配流程验证。
