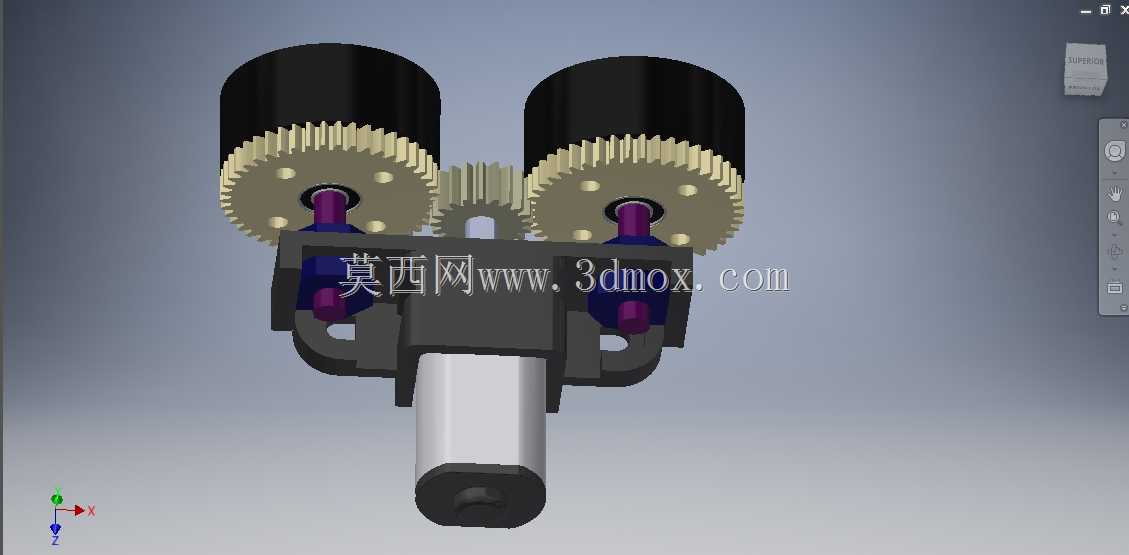

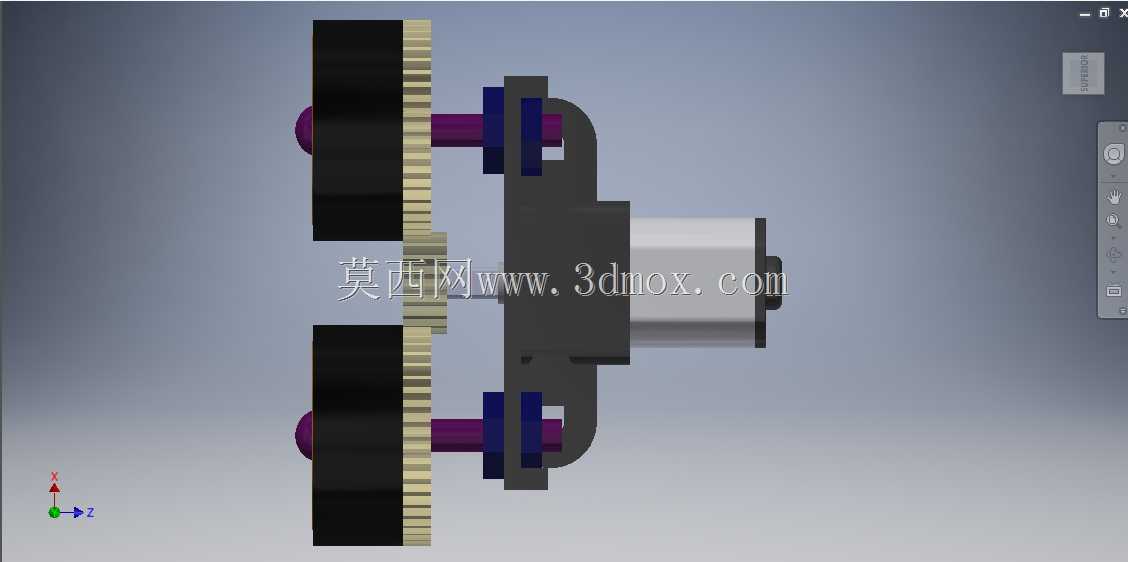

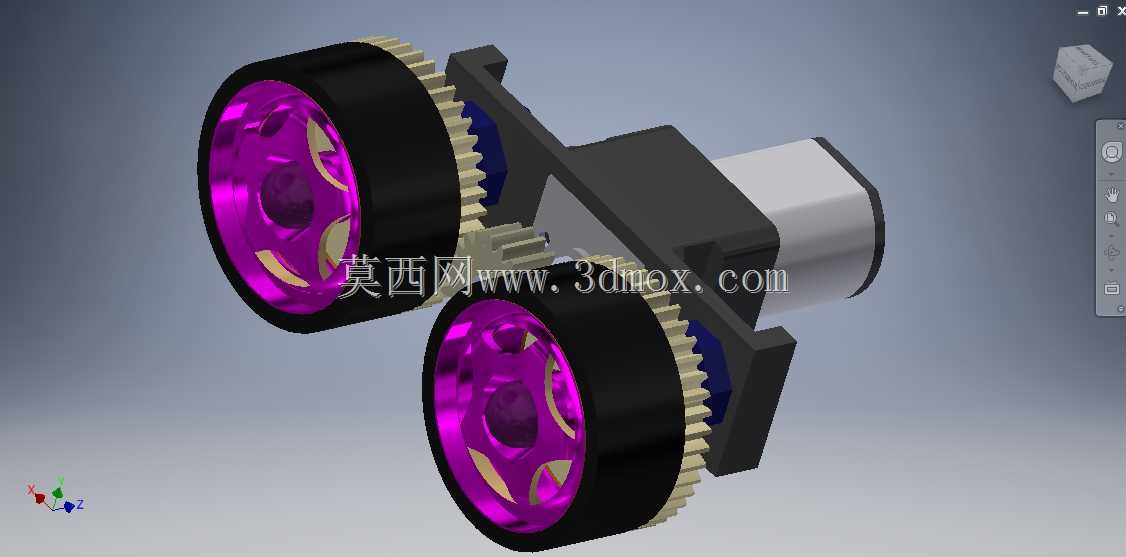

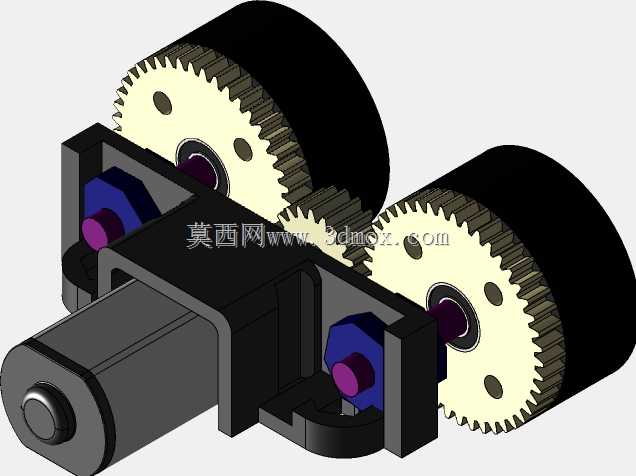

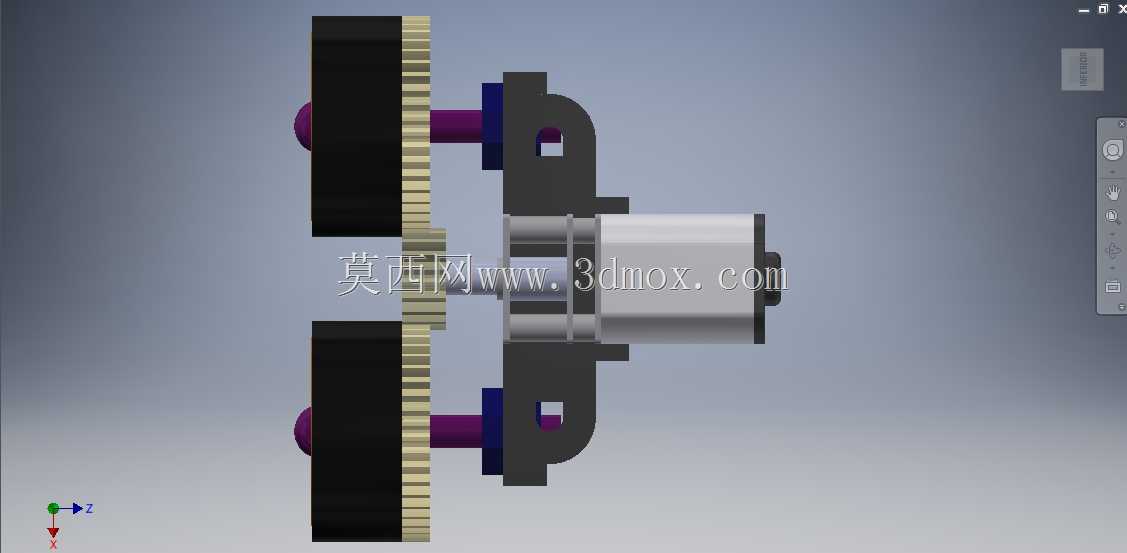

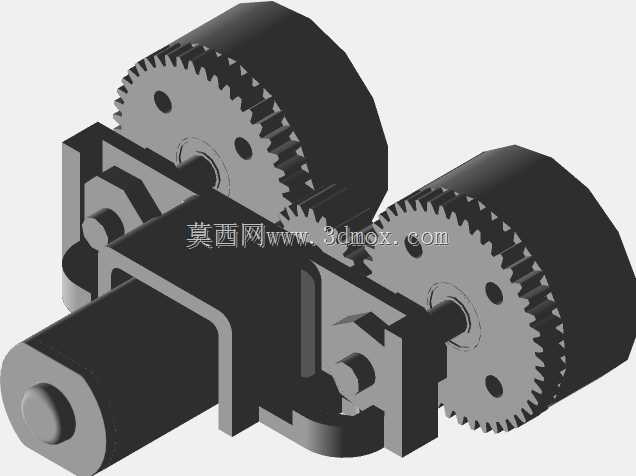

双轮齿轮传动驱动行走模组结构

该双轮齿轮传动驱动行走模组，主要应用于小型智能巡检设备、微型轨道作业载具、桌面级移动作业平台等场景，作为整套设备的核心行走动力执行单元，承担动力输出、扭矩传递、行进导向的核心作用，能够在平整硬质铺装面、微型专用轨道等场景下稳定输出行进动力，适配低速大扭矩的行走作业需求，可搭载小型检测模块、轻量作业端头完成固定路径往复移动、定点停靠作业等任务。从功能特性来看，该模组采用单动力输入双轮同步驱动的结构设计，动力输入端可适配常规微型直流动力单元，输入的旋转扭矩通过中间过渡齿轮组完成两级扭矩传递，分别将动力同步传输至两侧行走轮的啮合齿轮上，保证两侧行走轮转速完全一致，避免行走过程中出现偏航、打滑、转速差导致的行进轨迹偏移问题；行走轮外侧采用高摩擦系数的轮缘结构，轮芯做轻量化镂空设计，既保证轮体与接触面的足够摩擦力，避免启动、制动阶段出现打滑空转，又能降低整体轮组的转动惯量，提升启停响应速度，减少动力损耗。从设计思路层面，该模组采用集成式安装支架结构，将动力单元、过渡传动齿轮、两侧行走轮全部集成在同一安装基座上，支架采用一体化成型的结构设计，预留了精准的齿轮轴安装定位孔位，保证各传动齿轮之间的啮合间隙处于合理区间，既避免间隙过大导致的传动回程差、传动噪音过大问题，也防止间隙过小造成的齿轮卡滞、磨损加剧问题；传动齿轮采用直齿圆柱齿轮结构，加工难度低、传动效率高，能够稳定传递动力单元输出的扭矩，同时直齿结构的装配容错率更高，后期维护更换配件的成本更低。在外形尺寸与安装边界上，该模组整体结构紧凑，横向宽度以双轮外侧间距为最大边界，纵向长度以动力单元尾端到轮组前端的距离为安装极限，安装基座上预留有标准化的安装固定孔位，可直接固定在设备底盘的对应安装位上，不需要额外设计复杂的转接结构；动力输入端的轴伸尺寸、安装定位止口都适配常规微型动力单元的安装标准，用户可根据实际负载需求、行进速度要求匹配对应参数的动力单元，不需要对模组主体结构做额外修改；轮组的下沿为整个模组的最低安装边界，安装时需要保证轮缘下突出量大于底盘其他结构的最低高度，避免底盘其他部件与行走面发生剐蹭，影响正常行走；模组上部预留有足够的走线空间，动力单元的供电线路、配套传感器的信号线路都可从支架上部的空隙排布，不会与运动的齿轮、轮体发生干涉，保证长期运行的可靠性。
