双电机同轴齿轮传动动力输出机构

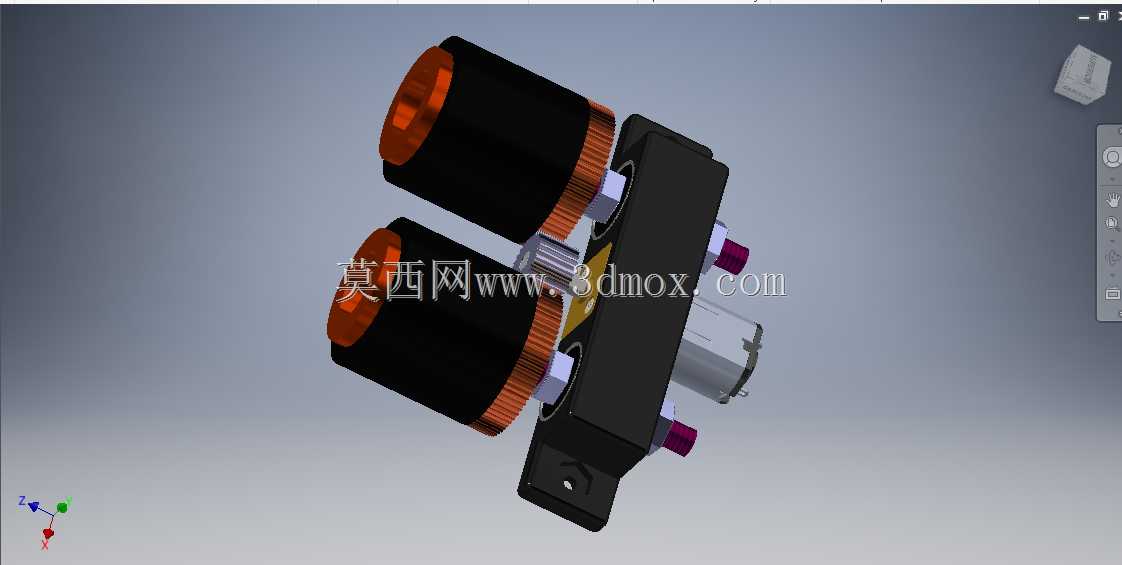

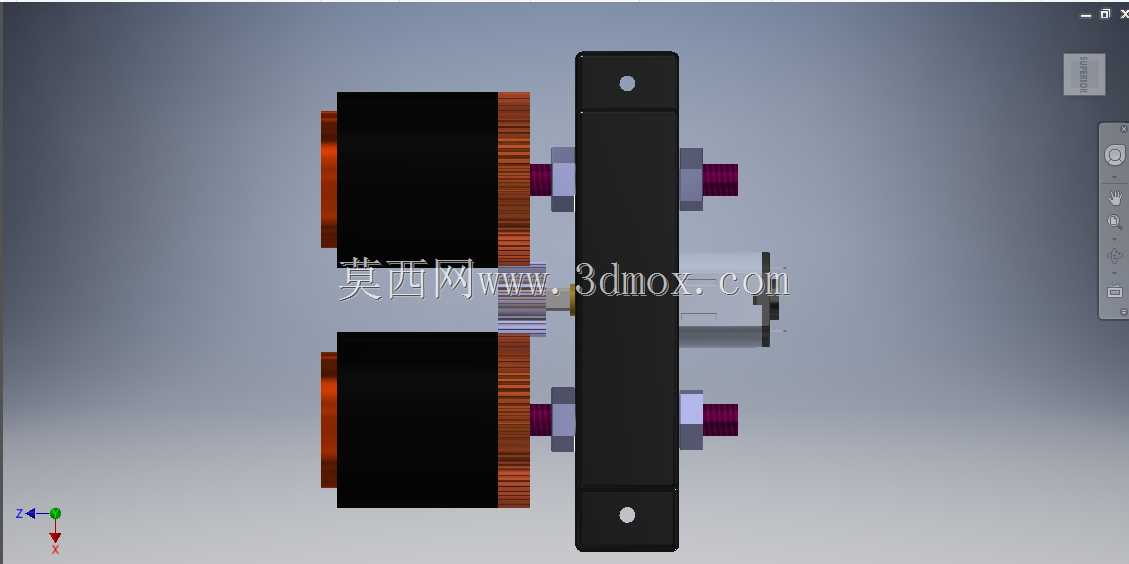

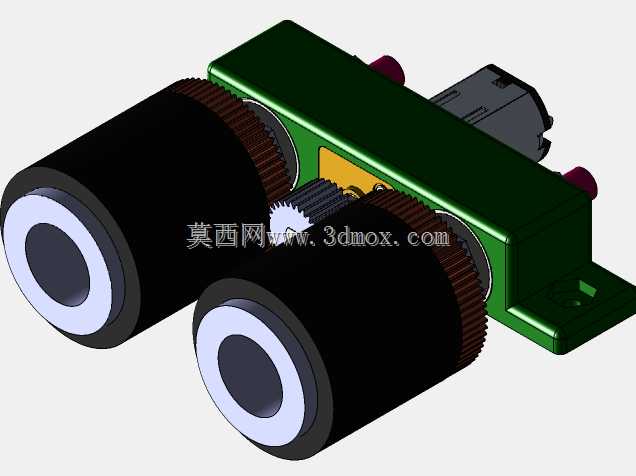

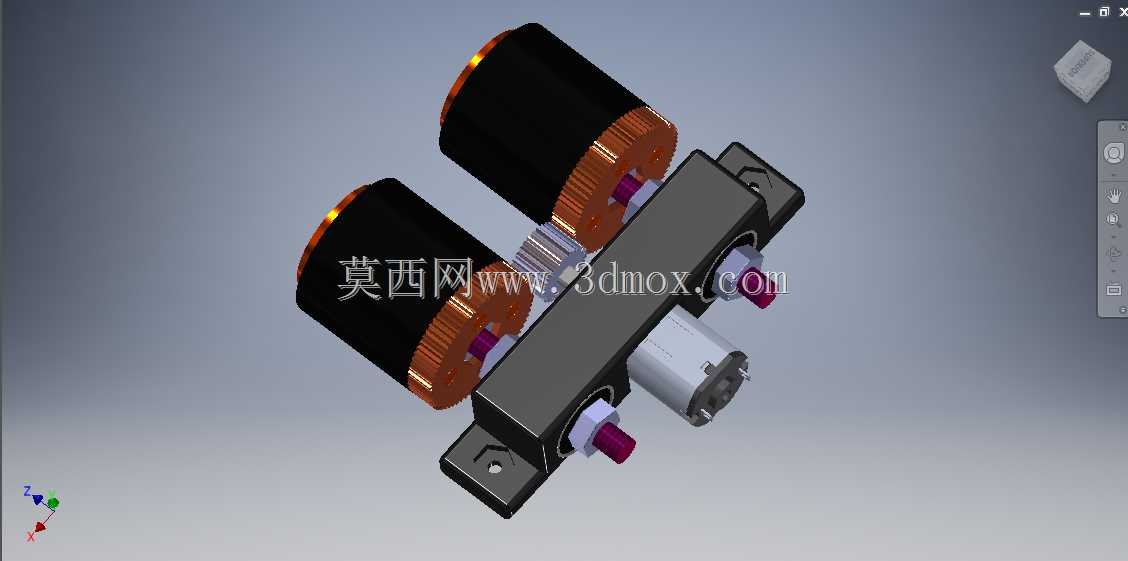

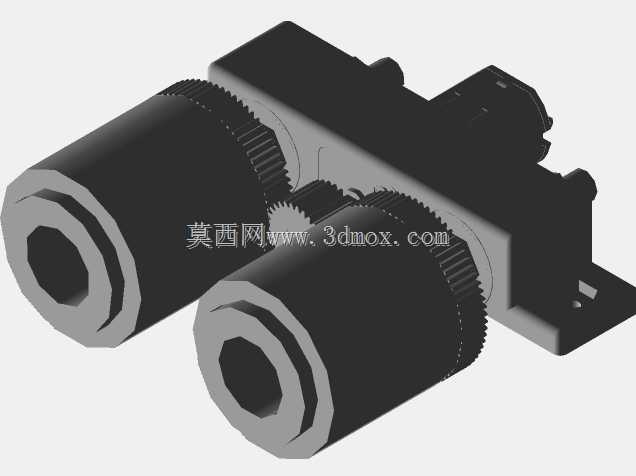

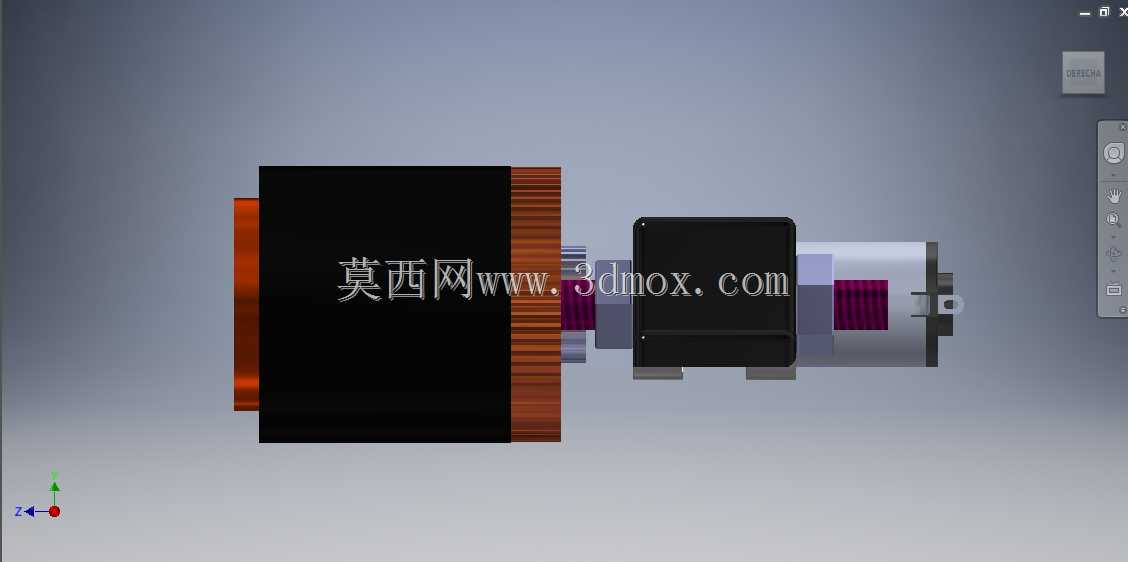

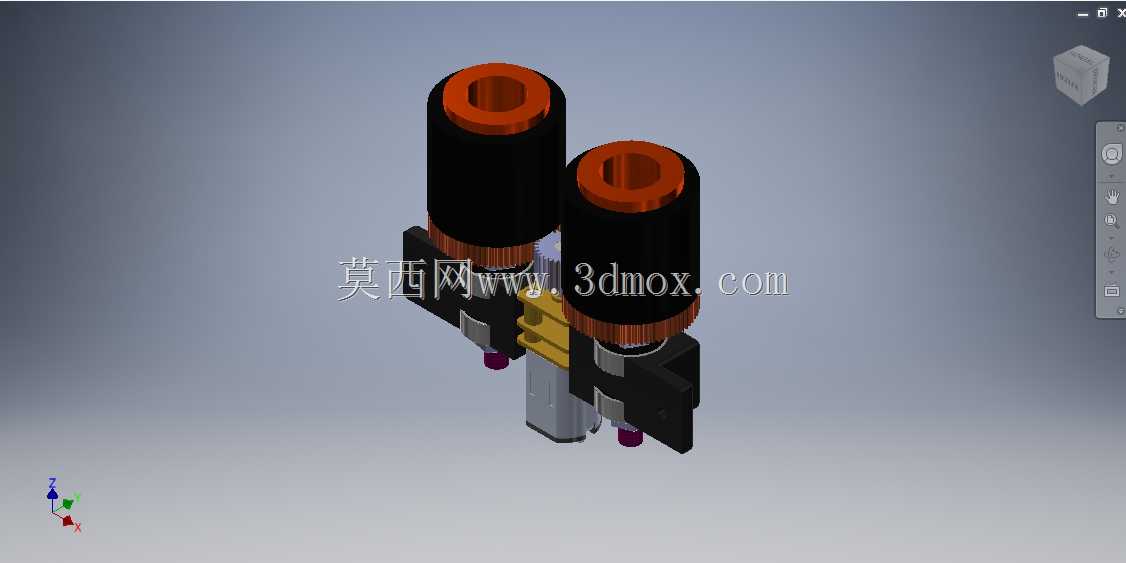

该传动机构主要面向小型自动化设备、桌面级作业装置、小型智能载具的动力传输场景，可在空间受限的安装环境下实现单动力输入、双轴同步反向输出的动力分配效果，适配需要双侧同步驱动的作业单元，比如小型输送线的双侧辊筒驱动、小型巡检设备的双侧轮组驱动、桌面分拣机构的双侧摆臂驱动等场景，能够替代传统单电机搭配复杂分动结构的设计方案，大幅缩减动力单元的整体占用空间。从实际用途来看，这套机构通过单台微型驱动电机作为动力源，经过中间齿轮组的换向与扭矩分配，将动力同步传递到两侧的输出轴端，两个输出轴可保持恒定的转速比与同步相位，避免双侧驱动出现转速差导致的机构卡滞、走偏问题，同时齿轮传动结构具备传动效率高、传动比稳定、使用寿命长的特点，能够在持续作业场景下保持稳定的动力输出，不需要频繁维护传动间隙。在功能特性上，机构整体采用集成式安装座设计，将驱动电机、传动齿轮组、输出轴轴承座全部整合在同一块安装基板上，安装基板两端预留了标准安装孔位，可直接通过螺栓固定在设备的安装框架上，不需要额外设计定制安装支架；两侧输出轴采用统一的轴径设计，轴端预留了连接件安装位，可直接联轴器轮、摆臂、辊筒等执行部件，装配流程简单便捷；传动齿轮组采用直齿圆柱齿轮啮合设计，啮合间隙经过优化调整，传动过程中噪音低、回程误差小，能够满足精准传动的作业需求。设计思路上，这套机构优先考虑紧凑空间下的动力布局，将两个输出轴对称布置在安装基板两侧，驱动电机布置在安装基板的侧方位置，通过中间介轮实现动力的换向传递，既保证了两个输出轴的中心距满足执行部件的安装要求，又尽可能压缩了整体结构的厚度与宽度，让整个动力单元可以嵌入到狭窄的设备内部空间；同时设计时充分考虑了安装边界的限制，整体结构的外轮廓没有突出的不规则结构，所有部件均在安装基板的轮廓范围内，安装时不会和周边的其他设备部件产生干涉，安装基板的厚度、安装孔的孔距都按照通用小型设备的安装标准设计，具备较强的适配性。外形尺寸方面，整体结构长度适配小型设备的安装空间，宽度控制在双侧输出轴的安装间距范围内，高度不超过驱动电机的顶部高度，安装孔位采用对称布置，安装时不需要额外调整对位，输出轴的伸出长度经过优化，既保证了和执行部件的连接强度，又不会因为轴伸过长导致运行时出现轴端跳动问题。
