这套结构针对桌面熔融沉积成型设备的Z轴运动段做导线约束,核心解决打印头随Z轴升降、X轴横移过程中,动力线、热敏线、加热线反复弯折、拖拽剐蹭铝型材框架的问题。常规桌面FDM设备出厂时多采用扎带直接捆扎线束,线束随运动轴反复弯折后,外层绝缘皮容易在折弯拐点出现疲劳磨损,线材随运动晃动还可能剐蹭打印成型件,或是卡入同步轮、导轨滑块间隙引发停机故障。

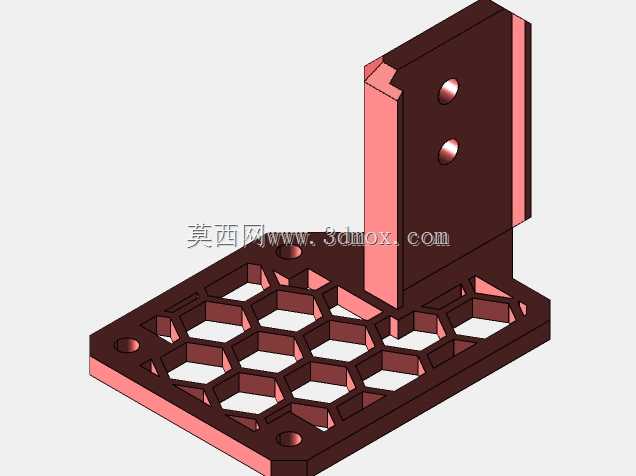

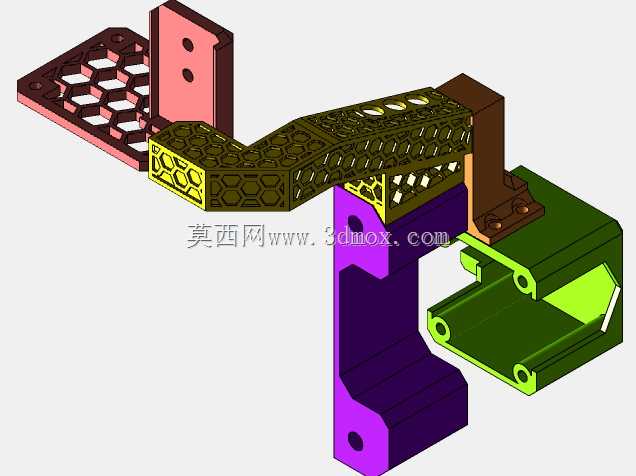

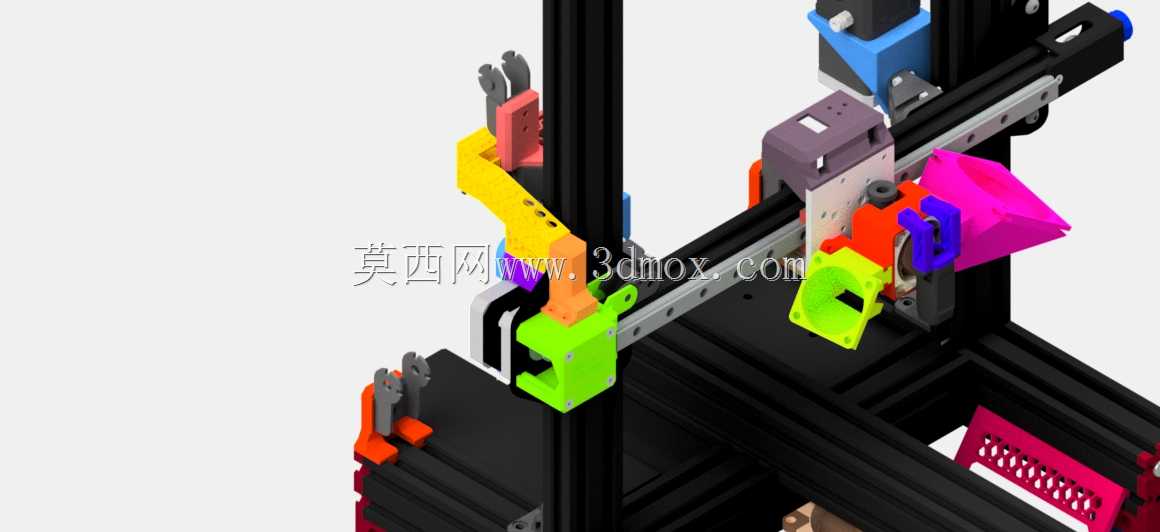

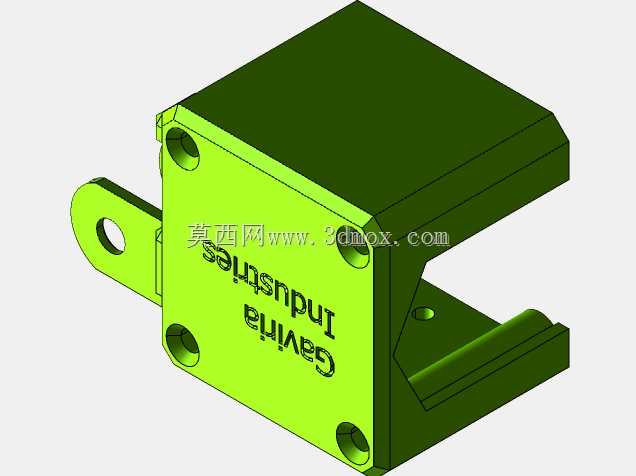

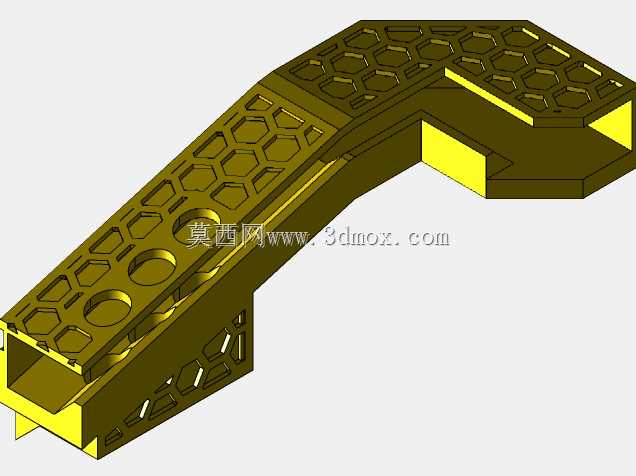

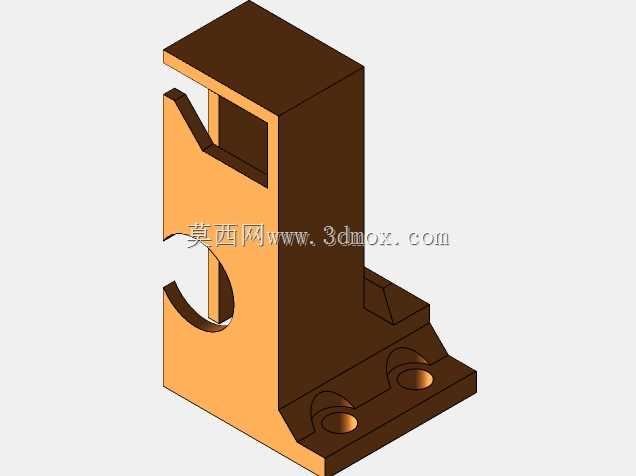

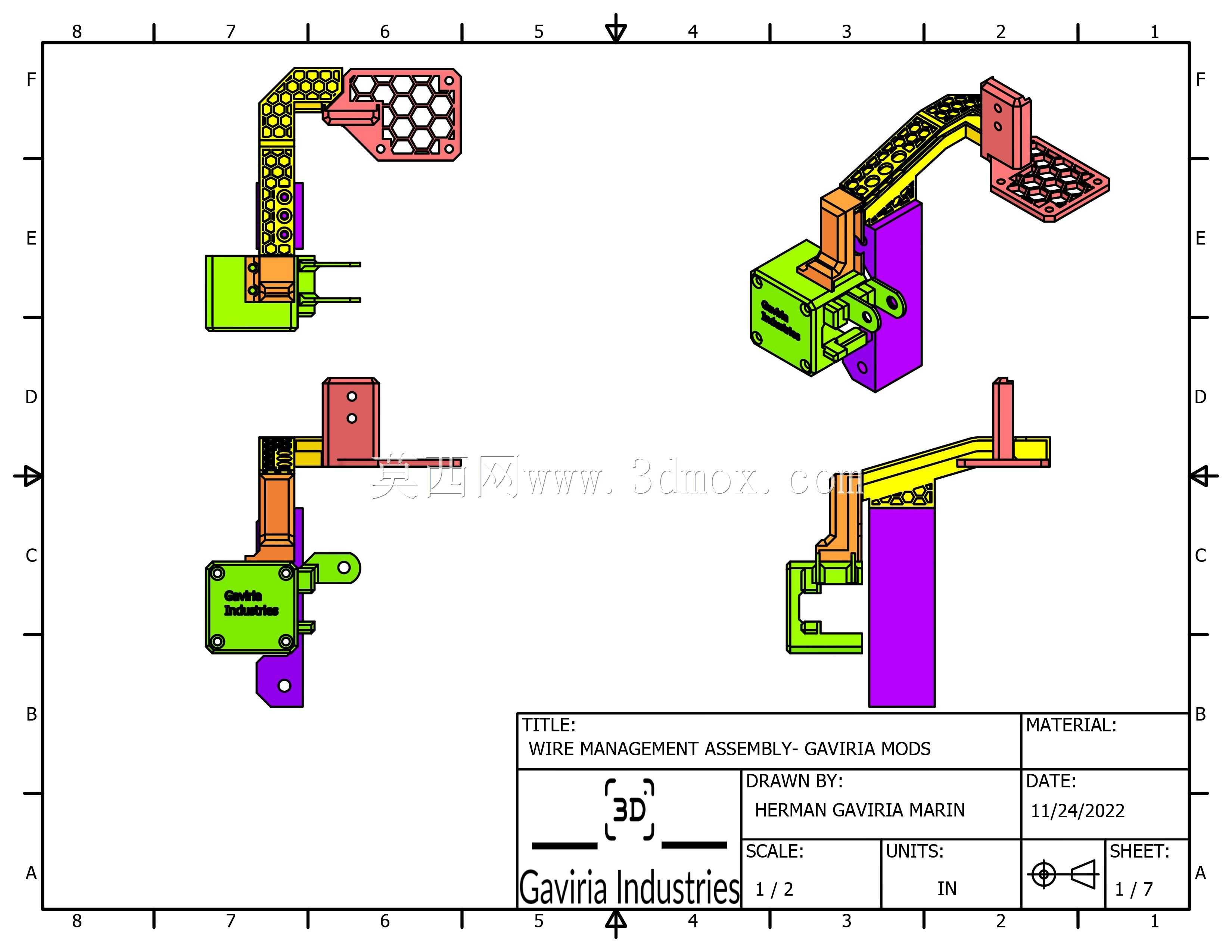

组件拆分多件彩色功能支座,不同色块对应不同安装工位:亮黄色支座固定在左侧Z轴立柱铝型材槽位,承接从设备主控仓引出的主线束,将线束沿立柱竖直方向导向X轴运动段;橙色过渡件卡在Z轴滑块与X轴横梁交接位置,预留圆弧过线缺口,避免线束在横竖转向位置出现直角死折;亮绿色两件支座分别夹持线性导轨端部与挤出机安装板,把线束末端固定在BMG挤出机侧方,留出X轴全行程横移所需的线束弯折余量;品红色导向罩罩在X轴电机出线位置,把电机线、限位开关线收拢到同一走线路径,避免线材散落在同步带上方。
设计思路上没有采用一体化整根线槽,而是拆分多件小尺寸安装座,核心原因是Ender3系列改装场景差异极大:部分用户保留原厂滚轮滑车,部分用户改装线性导轨、近程挤出机、双Z轴丝杆,分体支座可以单独调整每个固定点的位置,不需要因为某一处改装就重新打印整个线槽。所有过线边缘都做了R3以上圆角,没有尖锐棱边,线束贴在支座表面滑动时不会割破绝缘层;支座上预留M3螺丝沉孔,直接利用铝型材自带T型槽螺母固定,不需要在原有框架上钻孔、攻丝,也不需要拆除已装好的导轨、同步带,改装时可以逐件加装,边调整线束弯折半径边固定位置。
安装边界方面,整套组件适配2020标准铝型材框架,支座壁厚控制在2.5-3mm,打印填充率20%以上即可满足使用强度,不会因为Z轴长期震动出现固定脚断裂。竖直段支座距离Z轴丝杆外圆保留8mm以上间隙,升降全程不会和丝杆、丝杆螺母发生运动干涉;X轴横梁上的固定座距离同步带齿面预留5mm间隙,不会蹭到同步带造成传动阻力增大;挤出机侧的固定座和热端散热片之间留出15mm散热通道,不会阻挡热端风扇气流造成散热不足。线束从主控仓到挤出机的总长度预留120mm冗余,X轴在左右两端限位位置来回移动时,线束最小弯折半径不小于30mm,远大于常规硅胶线反复弯折的安全半径,长期运动不会出现线芯折断。
实际使用场景中,这套理线结构不仅适用于原厂Ender3设备,所有采用2020铝型材框架、X轴横梁沿Z轴升降的桌面FDM设备都可以参照安装位调整适配。除了约束线束,各个支座还预留了小尺寸安装孔位,可以额外固定限位开关触发片、辅助风扇风道、调平传感器支架,不用额外在铝型材上加装螺母。不同于市面上全包式封闭线槽,这套开放式理线座不需要把整根线束穿入槽内,后期更换热端、更换挤出机时,只需要松开对应位置的扎带就能拆换线材,维护时不用拆解整个走线路径。
结构建模时所有配合面都按FDM打印的收缩余量做了补偿,螺丝孔预留0.2mm间隙,打印完成后不需要额外铰孔就能直接拧入M3螺丝;和铝型材贴合的安装面做了浅定位凸条,卡入型材槽后不会出现支座转动移位,单颗螺丝就能完成锁紧。线束固定位置没有设计强制卡扣,采用扎带穿过支座预留孔捆扎的方式,适配不同线径的线束,不管是原厂细线材还是改装加粗的高功率加热线都能固定,不会出现卡扣尺寸不匹配、线材卡不进去的问题。
