床柱夹持式齿轮联动手机托架结构

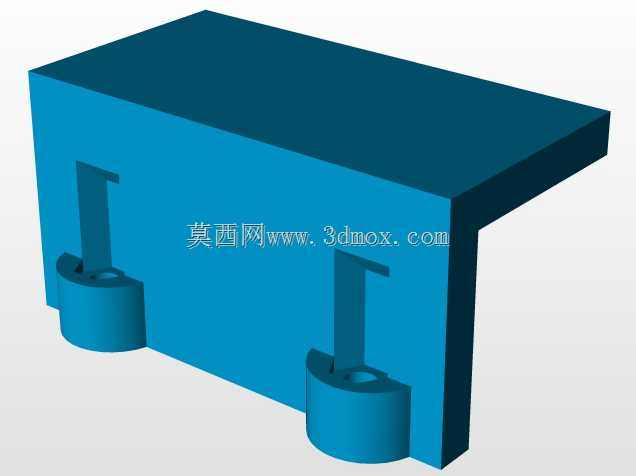

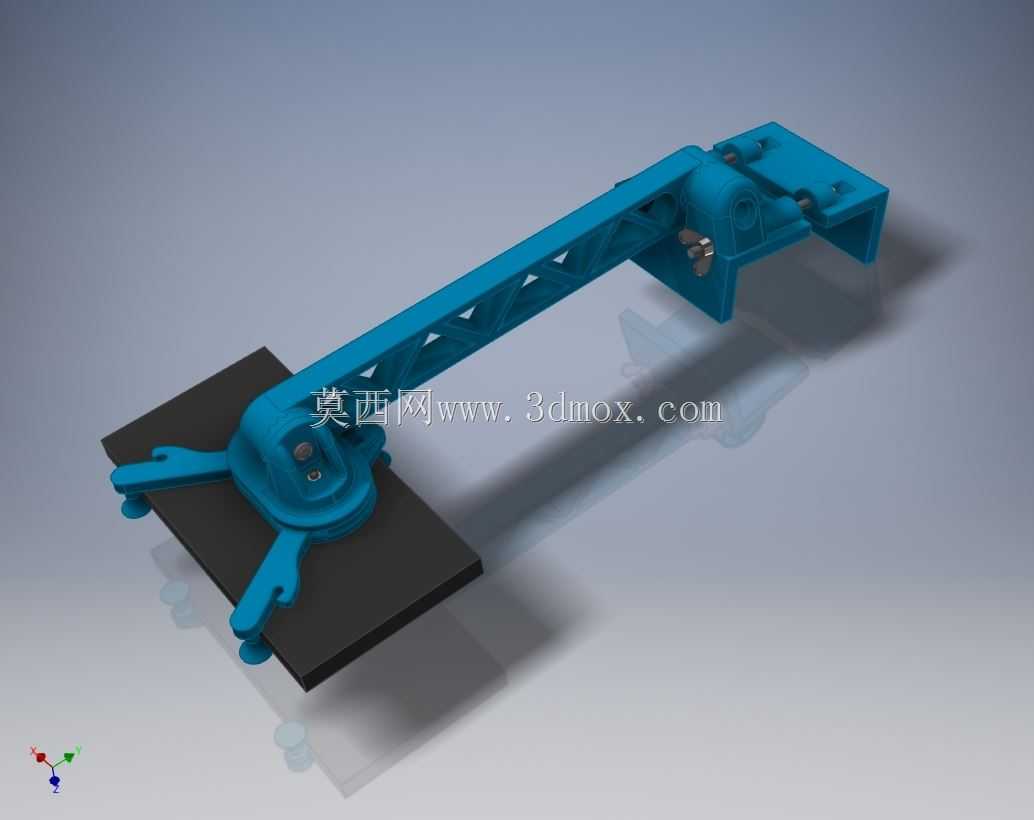

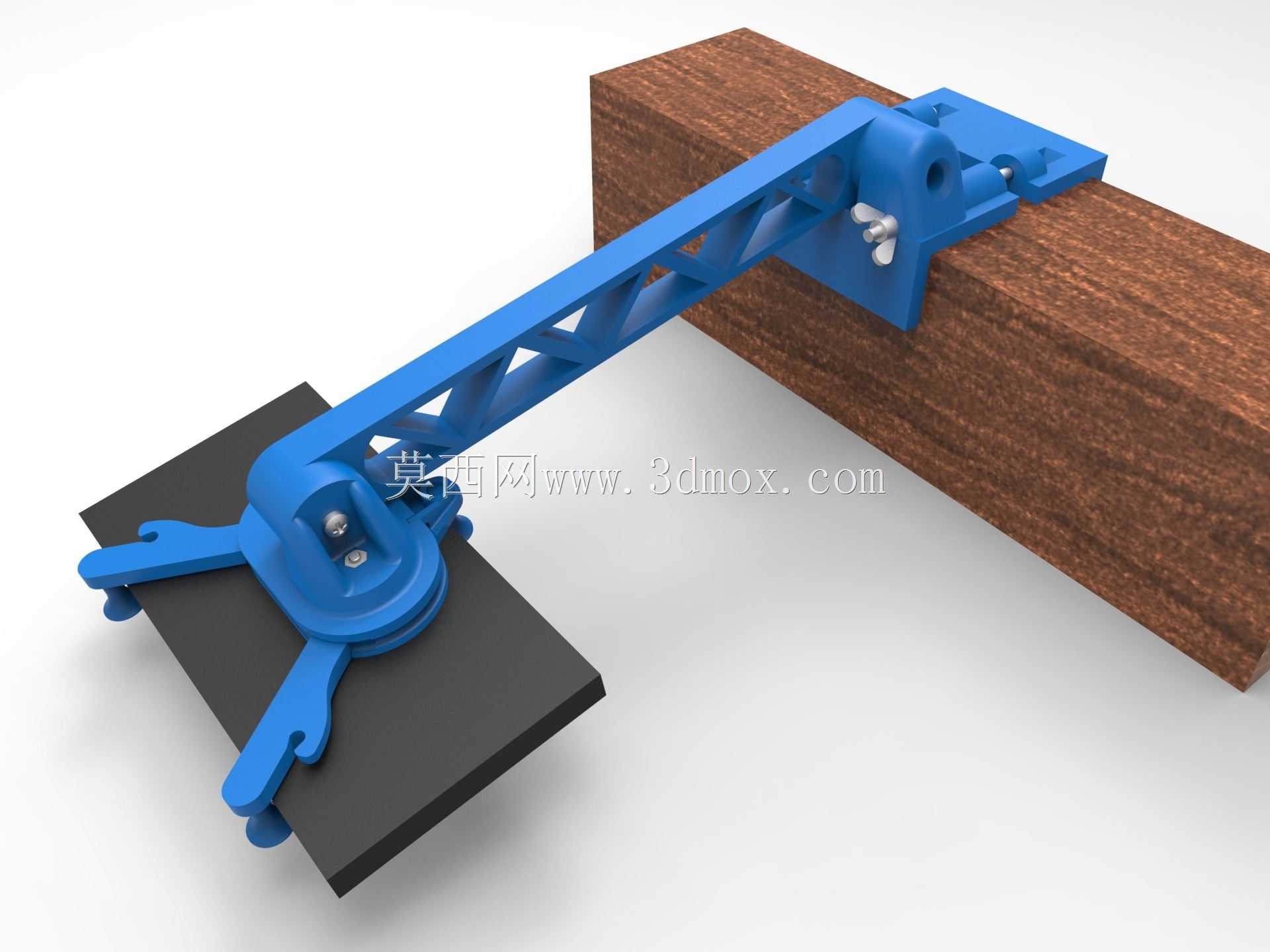

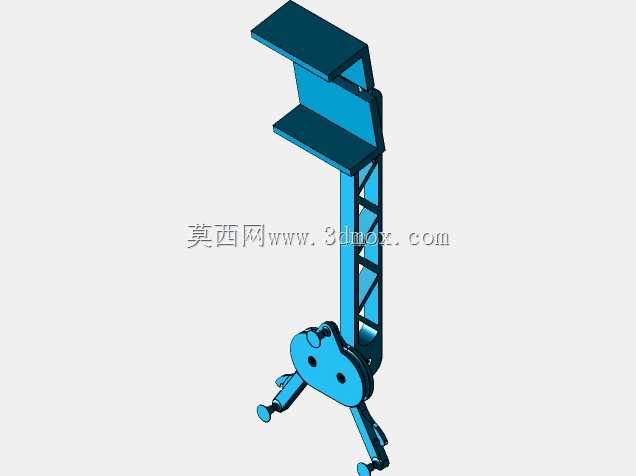

　　该结构面向卧床阅读、视频观看、设备临时固定等场景，解决普通桌面支架无法固定在床沿、床柱或矩形杆件上的问题。整体由床柱夹持座、斜向镂空悬臂、旋转手机托板、齿轮联动臂、锁紧旋钮和弹性束紧件组成，属于一种可快速装拆的便携式支撑装置。夹持端采用跨夹式布局，底座贴合矩形床柱的上表面与侧表面，通过压板和旋钮形成摩擦夹紧，能够适应常见木质床架横梁。安装时不需要在床体上钻孔，也不依赖磁吸或配重，拆卸后不会在家具表面留下明显连接痕迹。

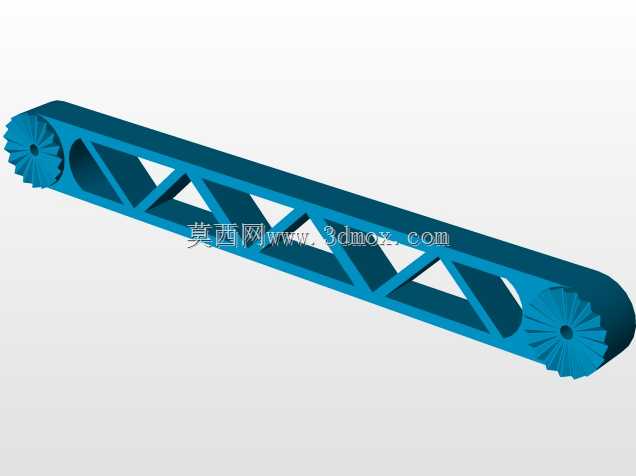

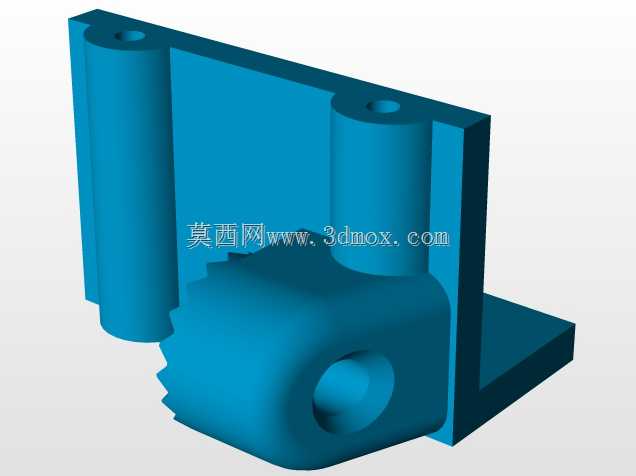

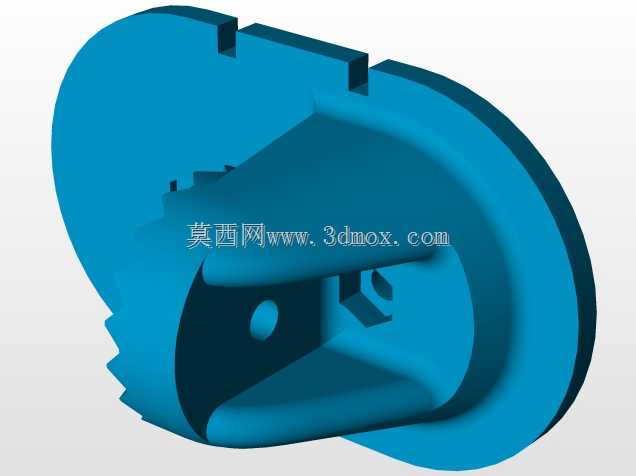

　　悬臂部分采用长斜梁形式，从床柱夹持位置向床面外侧延伸，使手机托板悬停在使用者视线范围内。梁体内部设计为连续三角形镂空，在保证抗弯截面高度的同时削减实体材料体积，适合轻量化打印或小批量塑料件制作。斜梁与夹持座之间设置角度调整关节，关节处通过旋钮压紧摩擦面，使用者可根据躺卧、半靠或坐姿调整托架高度和伸出距离。受力路径较为直接：手机重量经托板传到旋转关节，再沿斜梁传递到夹持座，最终由床柱接触面承担倾覆力矩。

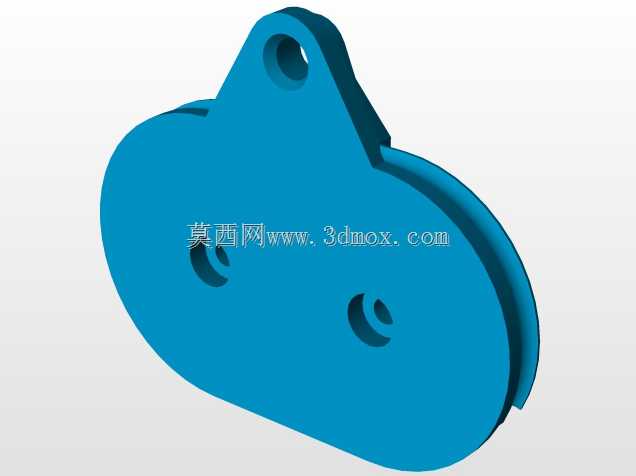

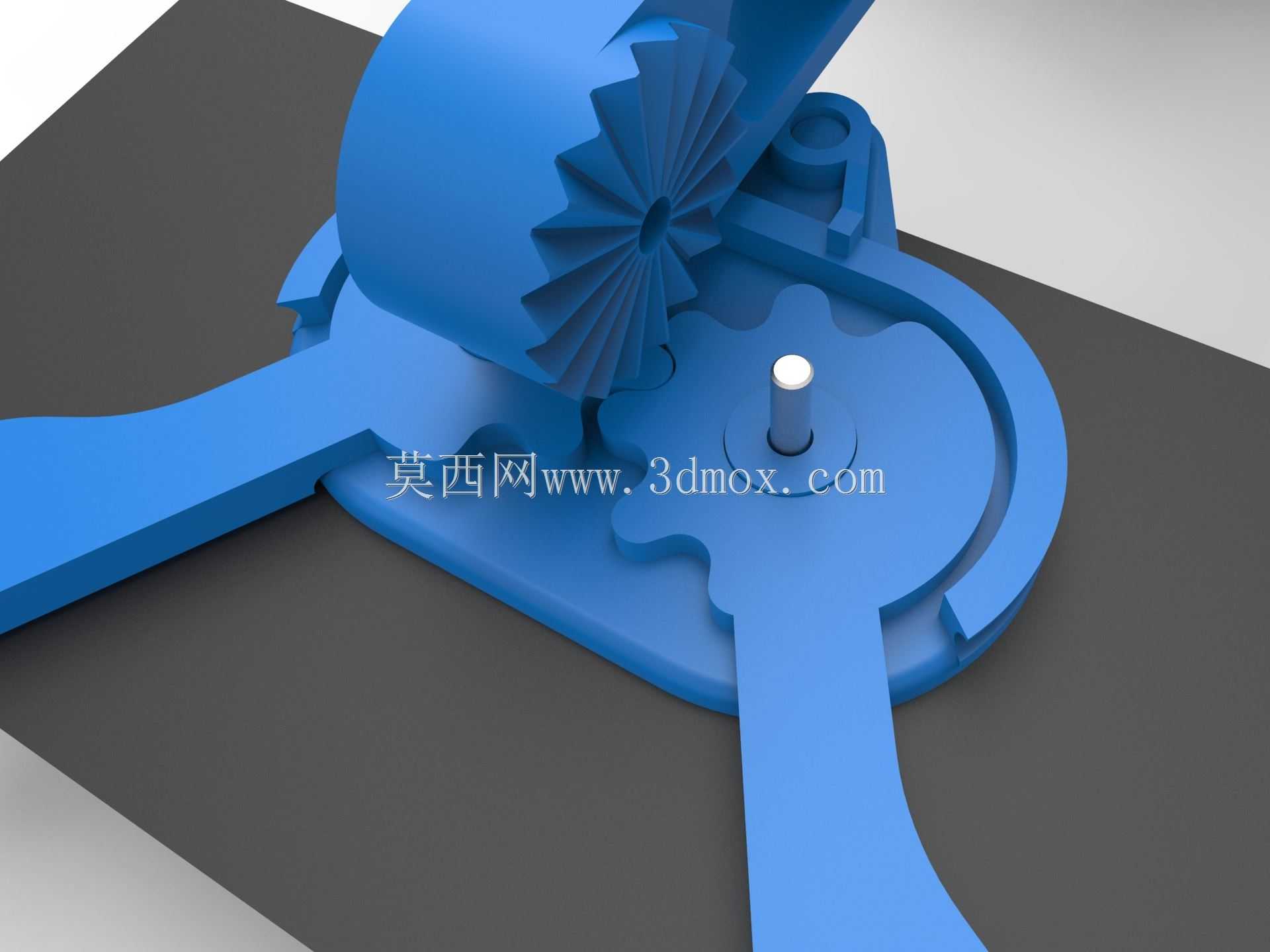

　　手机端采用平板式托板，四角布置弹性爪点，用于承托手机背面并限制边缘滑脱。托板中心设置回转关节，可在水平面内旋转，便于横竖屏切换。托板下方的两个活动臂通过齿轮啮合实现近似对称运动，当一侧臂被拉开时，另一侧臂同步张开或收拢，从而让夹持中心尽量保持在托板中线附近。这样的设计避免了单滑轨夹爪在不同宽度手机上偏心的问题，也减少了人工对位时间。齿轮主体周围预留橡皮筋固定位置，橡皮筋作为回位元件提供持续夹紧力，齿轮则负责保证两侧动作同步，二者分工明确：齿轮承担运动分配，弹性件承担预紧。

　　从安装边界看，夹持座需要覆盖床柱的一段平直区域，周围应留出旋钮操作空间，避免床板、护栏或被褥影响压紧。斜梁向下游伸展时，应确认托板旋转半径内没有硬物障碍；横竖屏切换时，手机宽度方向会占用更大空间，因此托板与人体面部之间需保留安全距离。夹持座的压板接触面可增加柔性垫，一方面提高摩擦系数，另一方面降低木质床柱表面被压痕的风险。对于截面尺寸偏差较大的床柱，可通过更换垫块或调整旋钮行程来适配，但不建议超过夹持座开口极限后强行使用，否则夹紧力下降会导致托架翻转。

　　结构设计的重点不在于复杂传动，而在于把轻载支撑、快速夹持和同步对中整合到同一构件中。齿轮模数和臂长不需要按重载设备选取，却要保证齿面啮合间隙小、回位阻力稳定；若间隙过大，两臂会出现不同步，手机中心偏移；若橡皮筋拉力过大，操作手感会变硬，长期使用也容易使塑料爪点变形。斜梁的镂空筋条方向应贴合主要弯曲载荷路径，靠近夹持座的位置弯矩较大，截面可适当加厚；靠近托板端载荷较小，可继续减重。旋钮端部建议采用大直径蝶形或滚花结构，方便徒手锁紧，不需要额外工具。

　　在实际建模时，需要重点检查夹持座与床柱的干涉关系、斜梁极限转角、托板旋转范围以及活动臂全开和全闭位置。手机托板与活动爪之间应保留轻微浮动量，以吸收手机厚度差异和弹性件拉伸误差。夹持座与斜梁的铰接面不能只依赖小轴承受倾覆力，应增加端面摩擦面积，使锁紧后形成稳定的摩擦副。对于三维结构设计人员而言，该作品展示了生活类工装的典型思路：用简单齿轮保证动作对称，用橡皮筋提供低成本回位，用夹具实现无损安装，再通过镂空悬臂控制重量与外观。
