CA6140车床配套壁挂式承重挂钩结构

　　这款挂钩结构最初是为CA6140普通卧式车床的工位周边配套设计，在金工实训车间、中小批量机械加工班组里，车床周边往往需要就近放置操作扳手、卡盘扳手、切削液软管挂架、常用量具擦拭布、待加工小件的临时挂放位，原先零散放在机床导轨旁或者工作台面上的工具，既容易被切削液溅湿沾污，也可能在工件吊装、卡盘开合过程中被碰落，绊倒操作人员或者刮伤已加工完成的轴类、盘类零件表面。这款壁挂式挂钩直接通过背部的安装基面固定在车床侧方的防护立面、车间工位旁的工具挂板，或者设备周边的钢制立柱封板上，不需要占用工作台面的有效操作空间，安装位置可以根据操作人员的惯用取放高度调整，站在车床操作位侧身就能够到挂取的工具，减少操作过程中往返工具柜取放辅具的走动距离。

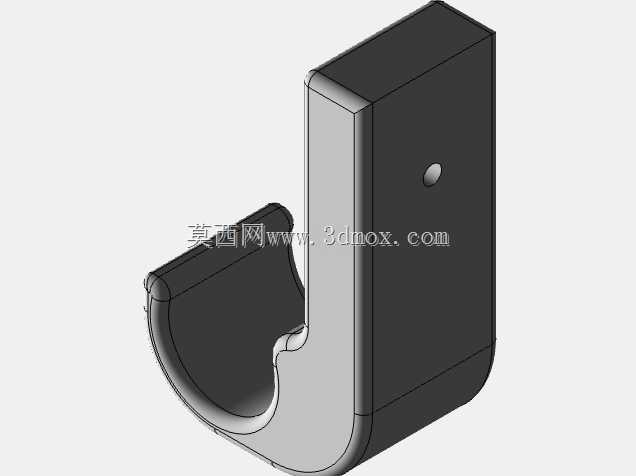

　　从结构构型来看，整体分为背部的矩形安装座和向前延伸的J形承托钩体两部分，安装座做了等厚度的长方体设计，背部贴合面全程做平面度管控，和安装壁面贴合时不会出现局部翘曲，安装座中心预留了沉头安装孔，紧固件锁附之后头部完全沉入座体内部，不会突出表面刮擦挂放的物件，也避免外露的螺栓头积存切削液、铁屑造成锈蚀。承托钩体从安装座下部向前探出后向上弯出圆弧兜边，钩体的弯折处全部采用大圆角过渡，没有尖锐的直角棱边，一方面挂放带环形挂孔的工具、盘绕的软管、工装吊绳时，圆弧面不会割伤软管外层或者工具的挂绳，另一方面弯折位置的应力分布更均匀，长期承重使用时不会在转角处出现应力集中开裂。钩体的上沿和安装座前表面之间留出了足够的挂放间隙，常规厚度的工具手柄、盘绕两圈的气动软管、带挂孔的量具盒都可以顺利卡入钩槽内，钩体前端的向上翻边高度经过适配，即便车间内有行车经过带来的轻微振动、车床主轴高速运转产生的持续微震，挂放的物件也不会从钩体前端滑脱出位。

　　设计过程中首先核对了安装边界：安装座的长宽尺寸控制在可以适配标准工位挂板的孔距范围，既可以单孔锁附也可以根据承重需求扩展为上下双孔固定，座体的厚度方向不会过度突出墙面，避免操作人员在机床周边走动时磕碰腿部或者肩部。承托钩的探出距离经过权衡，探出量过短会导致较粗的软管、大尺寸的卡盘扳手无法完全挂入，探出量过长则会在挂放重载时形成过大的倾覆力矩，对安装座的固定点施加额外的拉拔载荷，最终选定的探出长度可以覆盖绝大多数车床周边常用辅具的挂放需求，同时将固定点的受力控制在常规膨胀螺栓或者自攻锁紧螺钉的许用载荷范围内。建模过程中对钩体的弯折区域做了壁厚均匀化处理，整个构件的壁厚保持一致，既适合采用钣金折弯后焊接打磨成型，也可以直接采用铸型尼龙、工程塑料注塑加工，或者采用钢板铣削成型后做发黑防锈处理，适配不同车间的成本与耐腐蚀需求：在切削液飞溅频繁的工位可以选用塑料材质避免锈蚀，在需要挂放较重工装的工位则选用钢制构件提升承重裕度。

　　实际布局时，这类挂钩往往会在单台车床侧方成排布置3到5个，分别对应不同类别的辅具：靠近操作位的挂钩放置频繁取用的卡盘扳手、刀架螺丝扳手，稍远位置的挂钩用来盘绕悬挂切削液冷却管、气动吹扫枪的气管，最侧边的挂钩可以临时挂放待检验的小型加工件、清洁用的棉纱挂袋，所有物件都离开地面和工作台面，车间做5S清扫时地面的铁屑清理、切削液冲刷都不会碰落挂放的工具。挂钩的外露棱边全部做了倒钝处理，安装完成后没有突出的尖锐结构，操作人员快速侧身取放工具时不会被剐蹭受伤，安装座的顶面做了微小的斜度，避免车间内的切削液、灰尘在座体顶面长期积留形成污痕，日常擦拭清理时只需要随手抹过表面就可以完成清洁。针对CA6140车床本身的周边安装空间，这款挂钩的整体尺寸不会和车床的溜板移动行程、卡盘的最大回转范围产生干涉，即便安装在距离车床外壳很近的位置，机床所有运动部件的全行程动作都不会和挂钩发生碰撞，不需要对机床原有结构做任何打孔或者改装，直接固定在车间的墙面或者附加的工具挂板上即可投入使用。
