Hackerbot开源桌面级熔融沉积打印整机结构

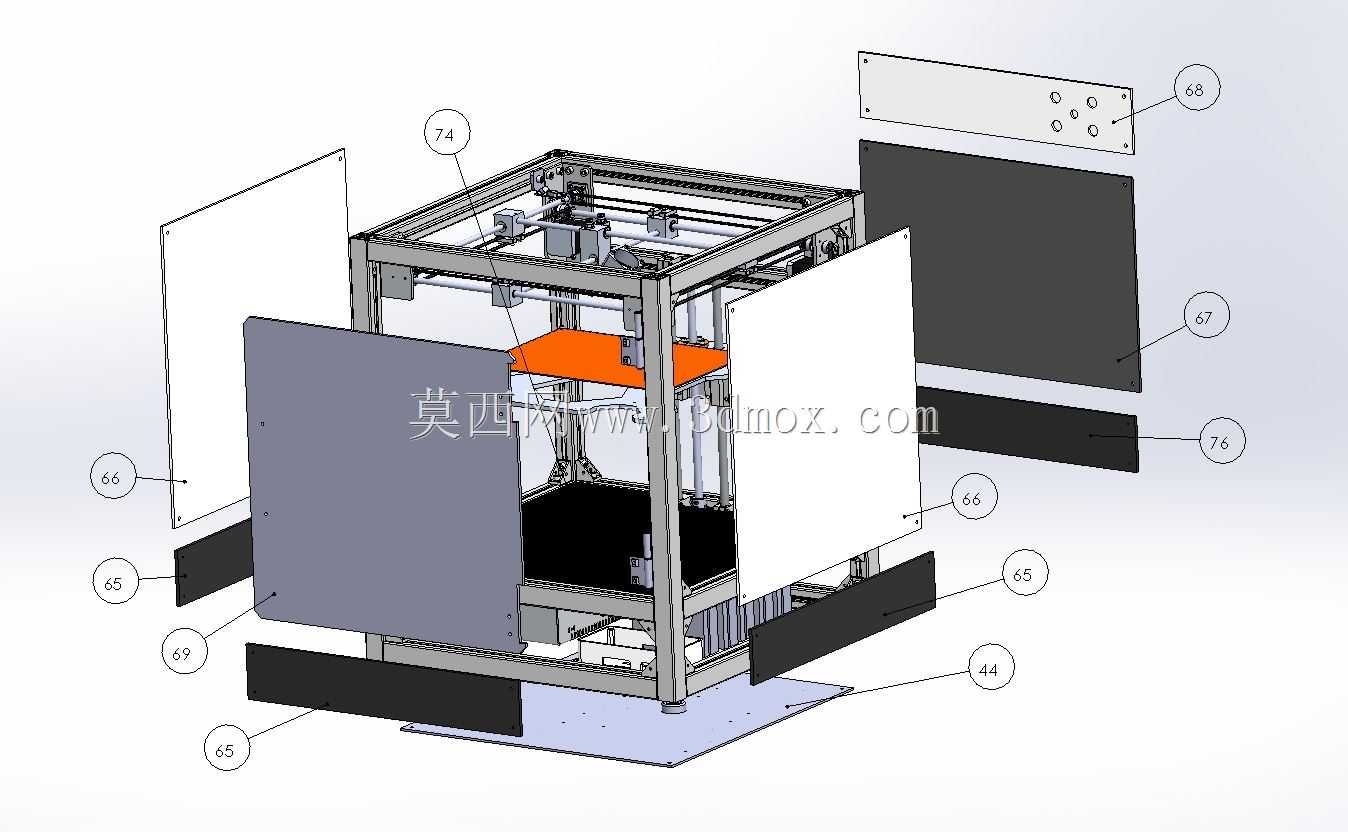

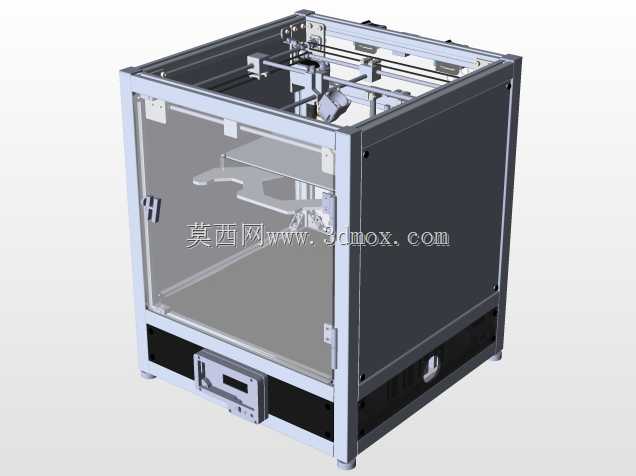

　　这套结构对应开源社区里的Hackerbot桌面成型设备，整套三维数模把机架、运动轴、挤出安装位、走线空间和装配关系完整还原，做结构评审时可以直接顺着零件层级拆解各模块的配合逻辑，不用再对着零散二维截图反推安装顺序。

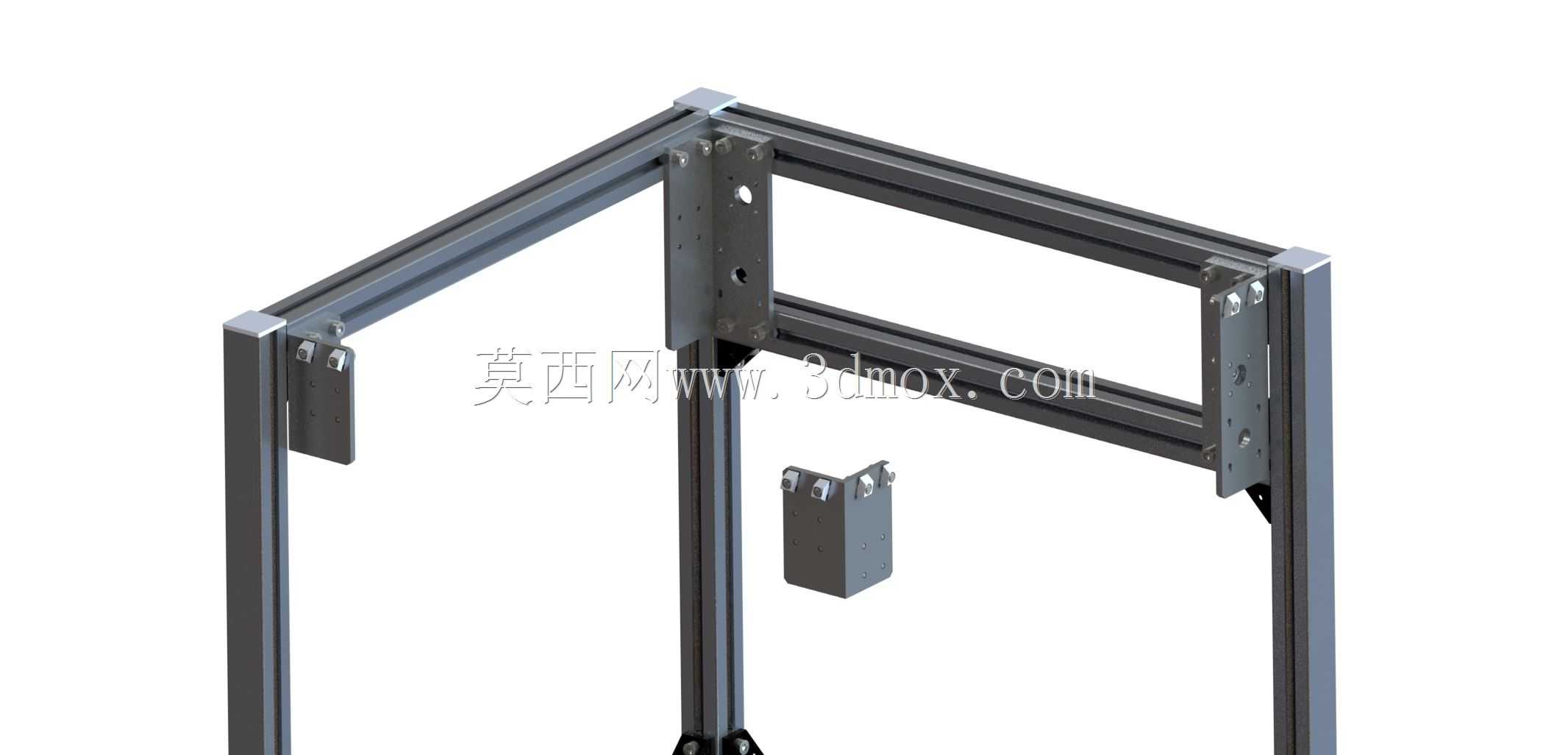

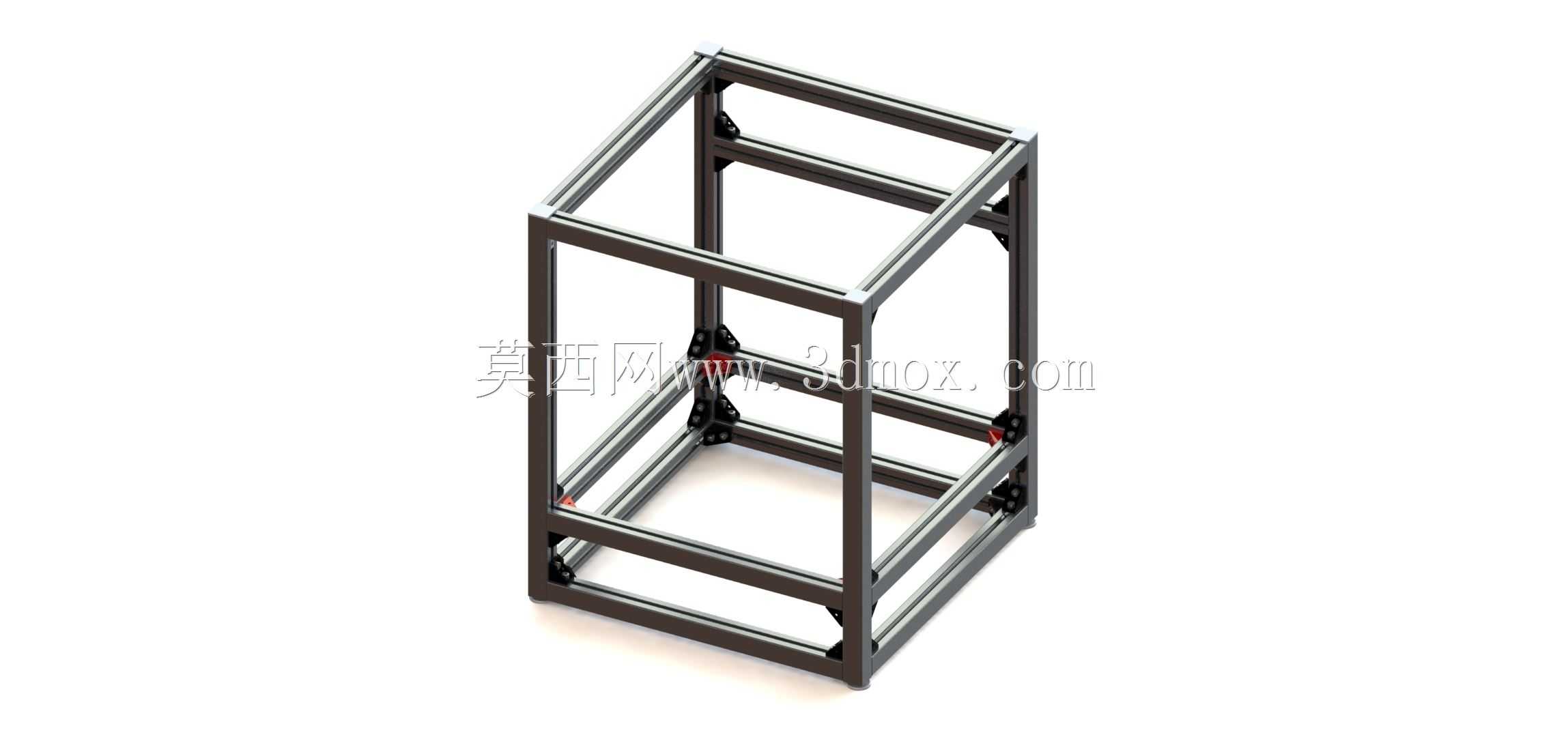

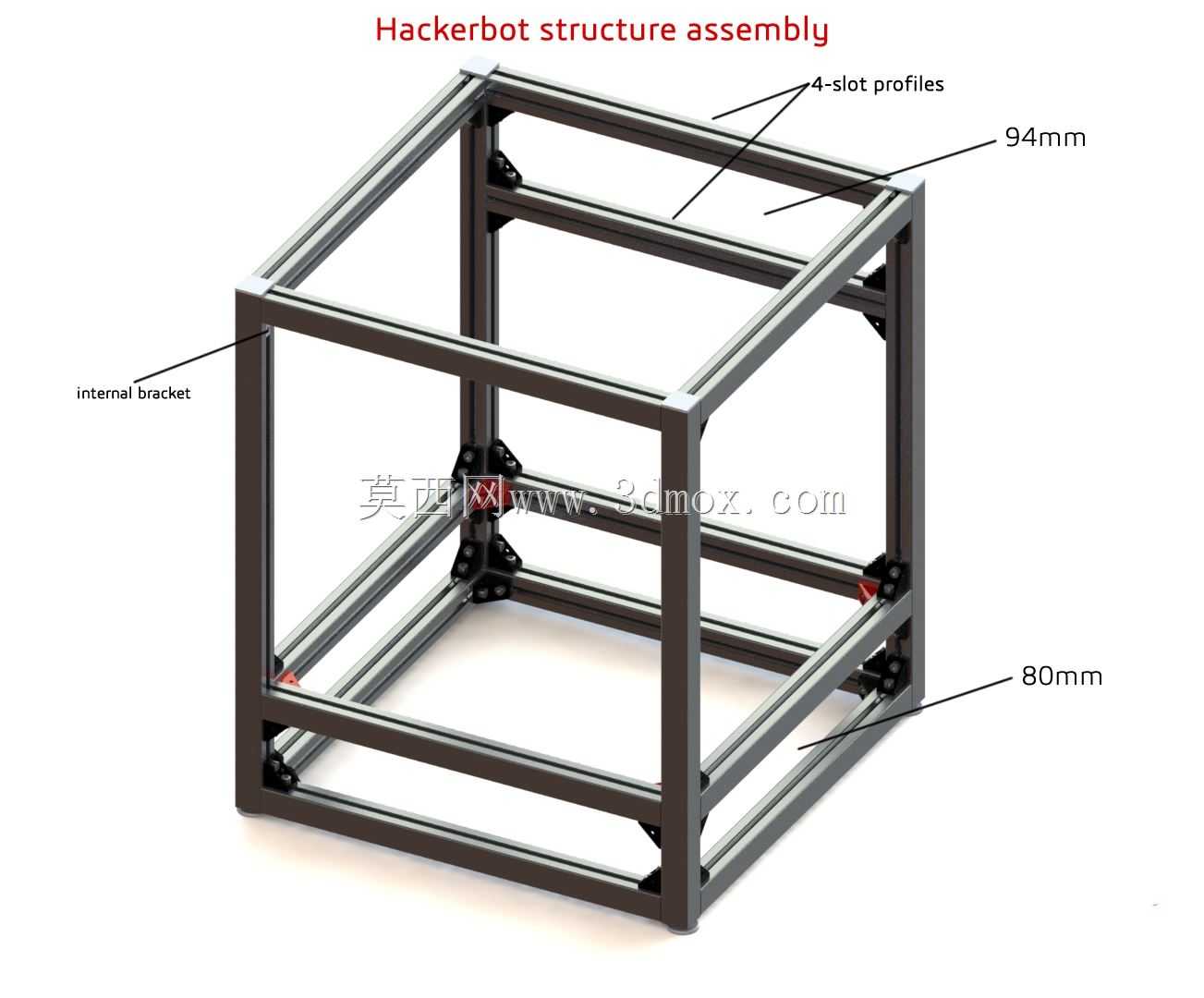

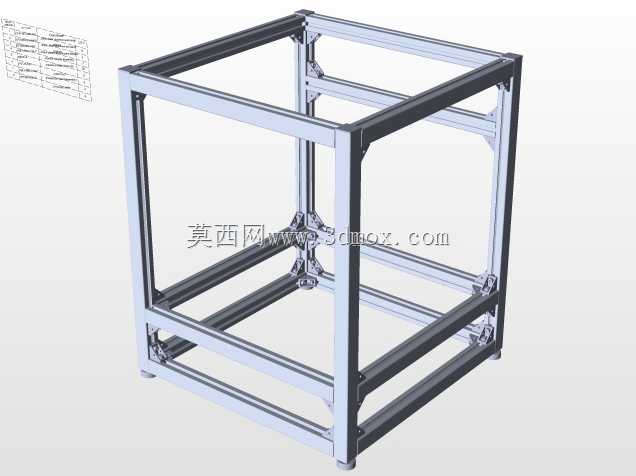

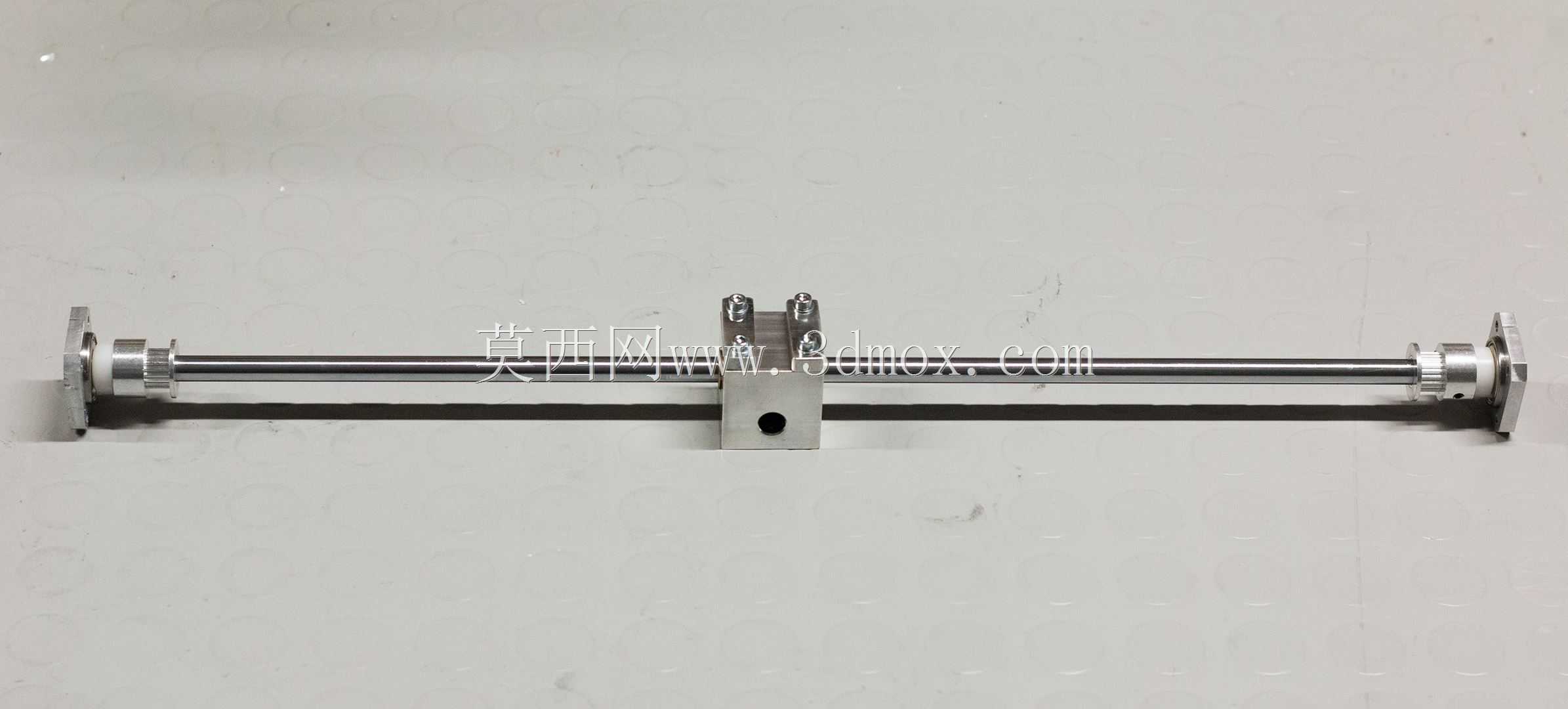

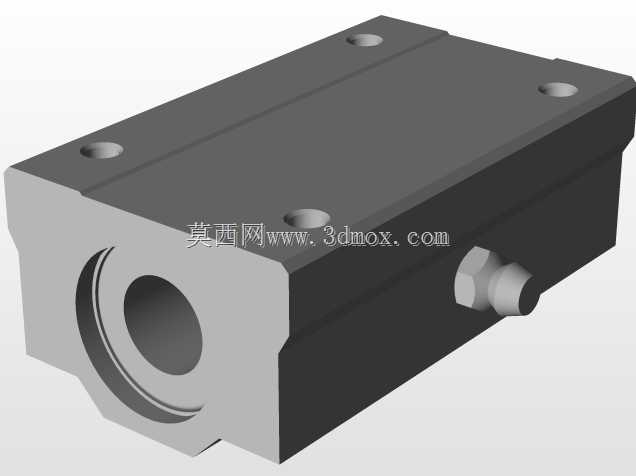

　　从实际落地场景看，这类设备主要放在创客空间、高校工程训练中心、小型产品研发工作室里，用来快速打印功能验证件、工装夹具、非标小批量外壳，车间里做设备改造时，也能靠它快速产出传感器支架、走线固定座这类临时备件，省去外协加工的等待周期。整机走桌面级布置思路，底座承担承重与调平基准，XYZ三个运动轴的安装面都在机架上预留了定位特征，装配时先把底部框架的平行度、垂直度找正，再依次装线性导向件和传动组件，就能把运动精度控制在桌面设备的合理区间。

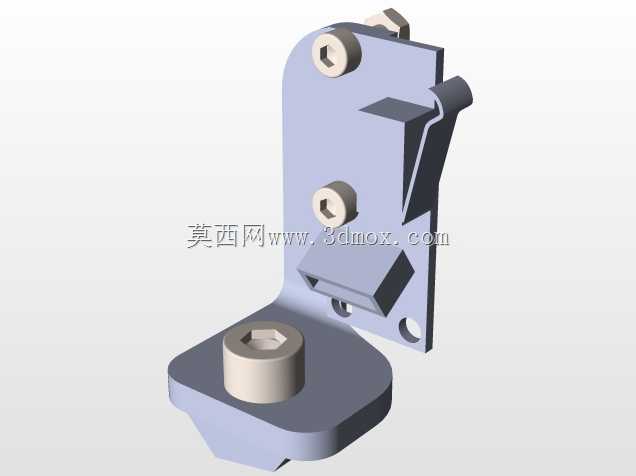

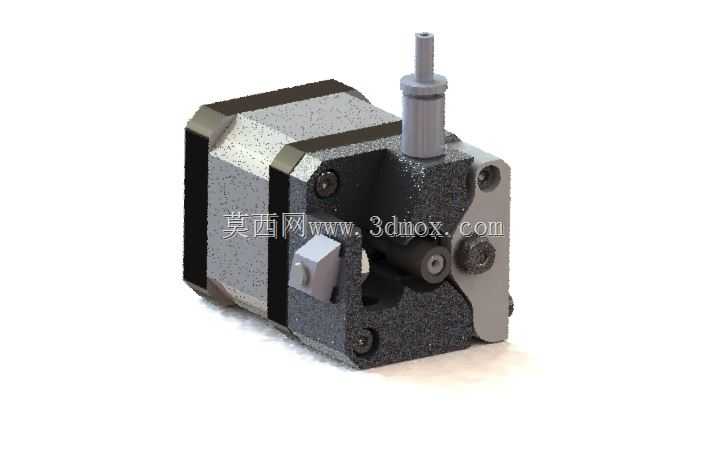

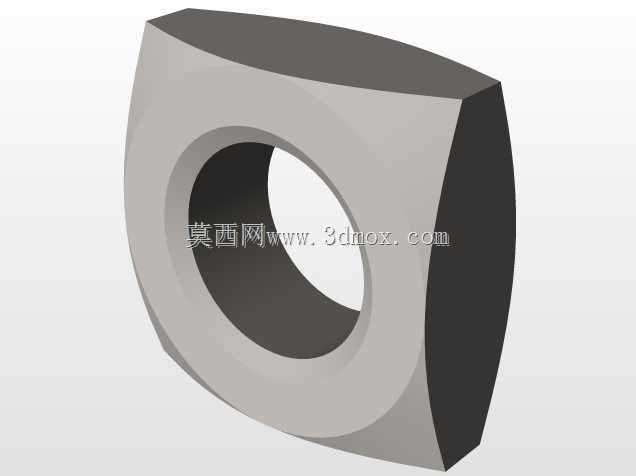

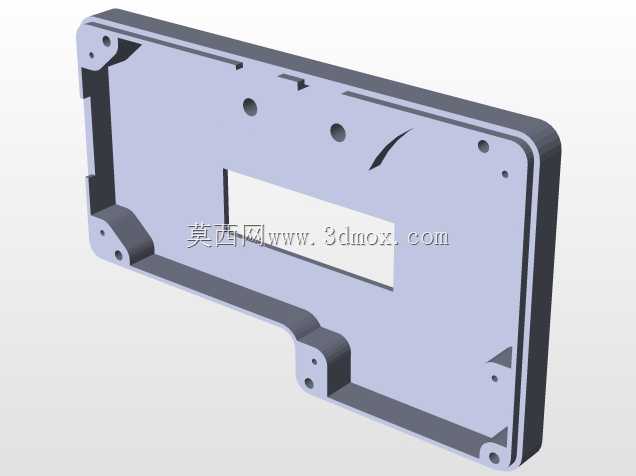

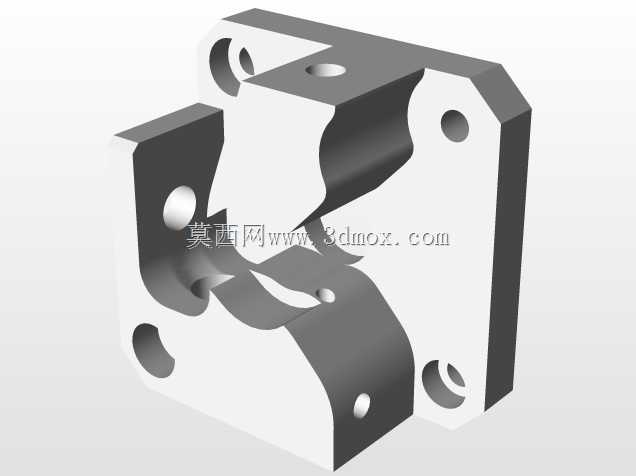

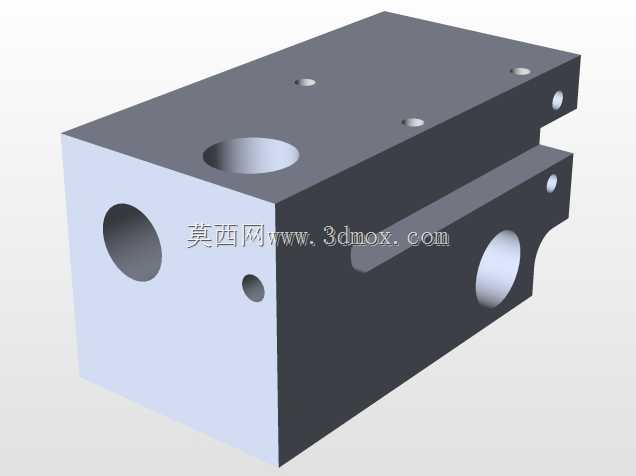

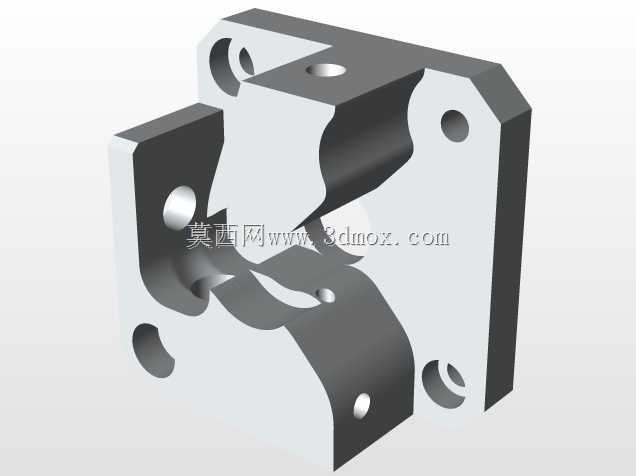

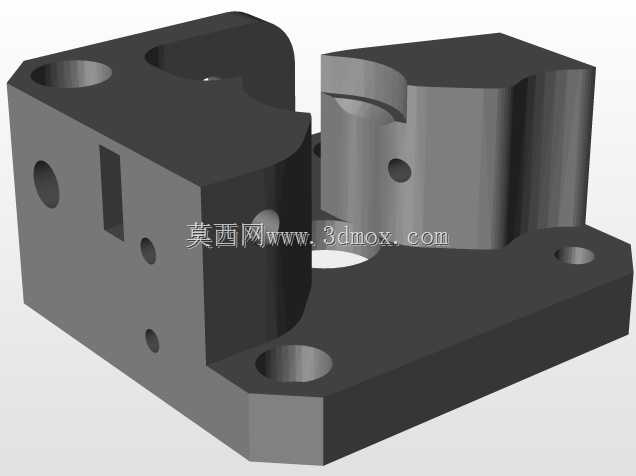

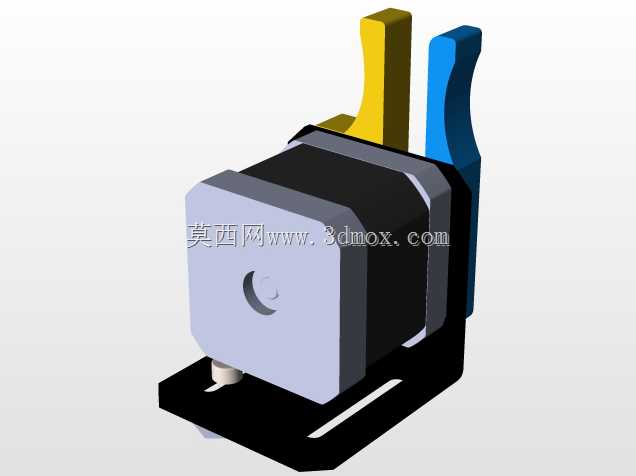

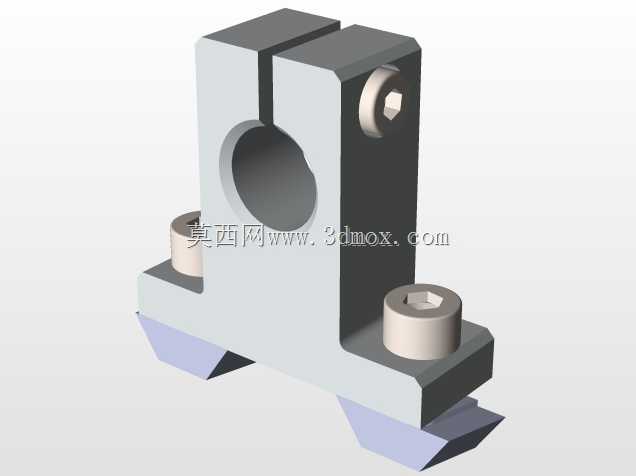

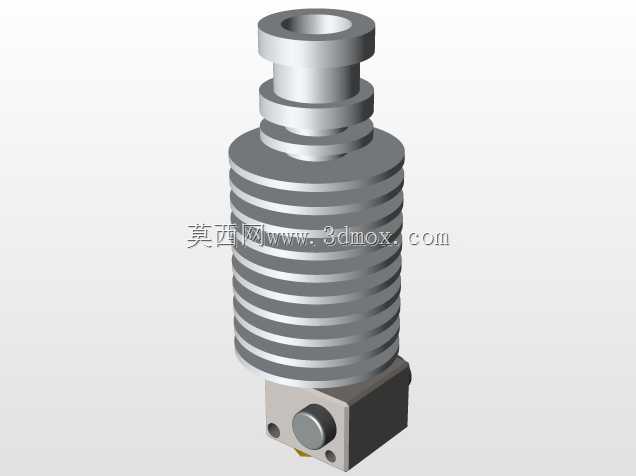

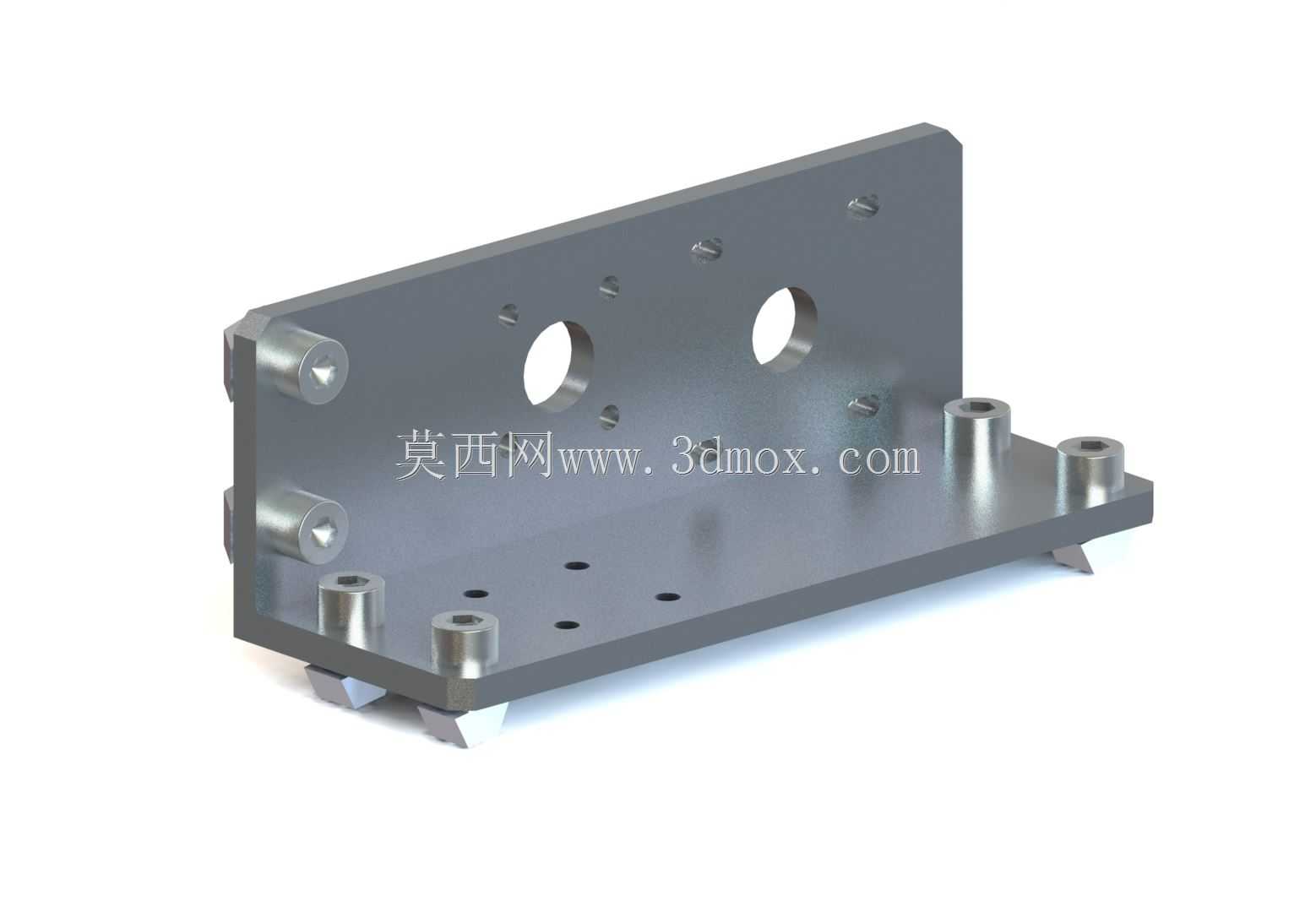

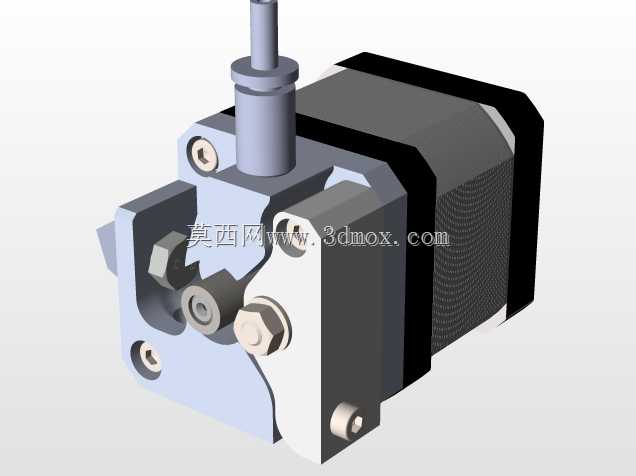

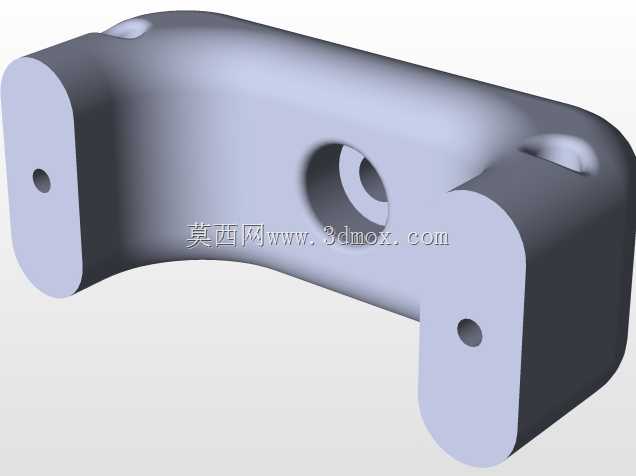

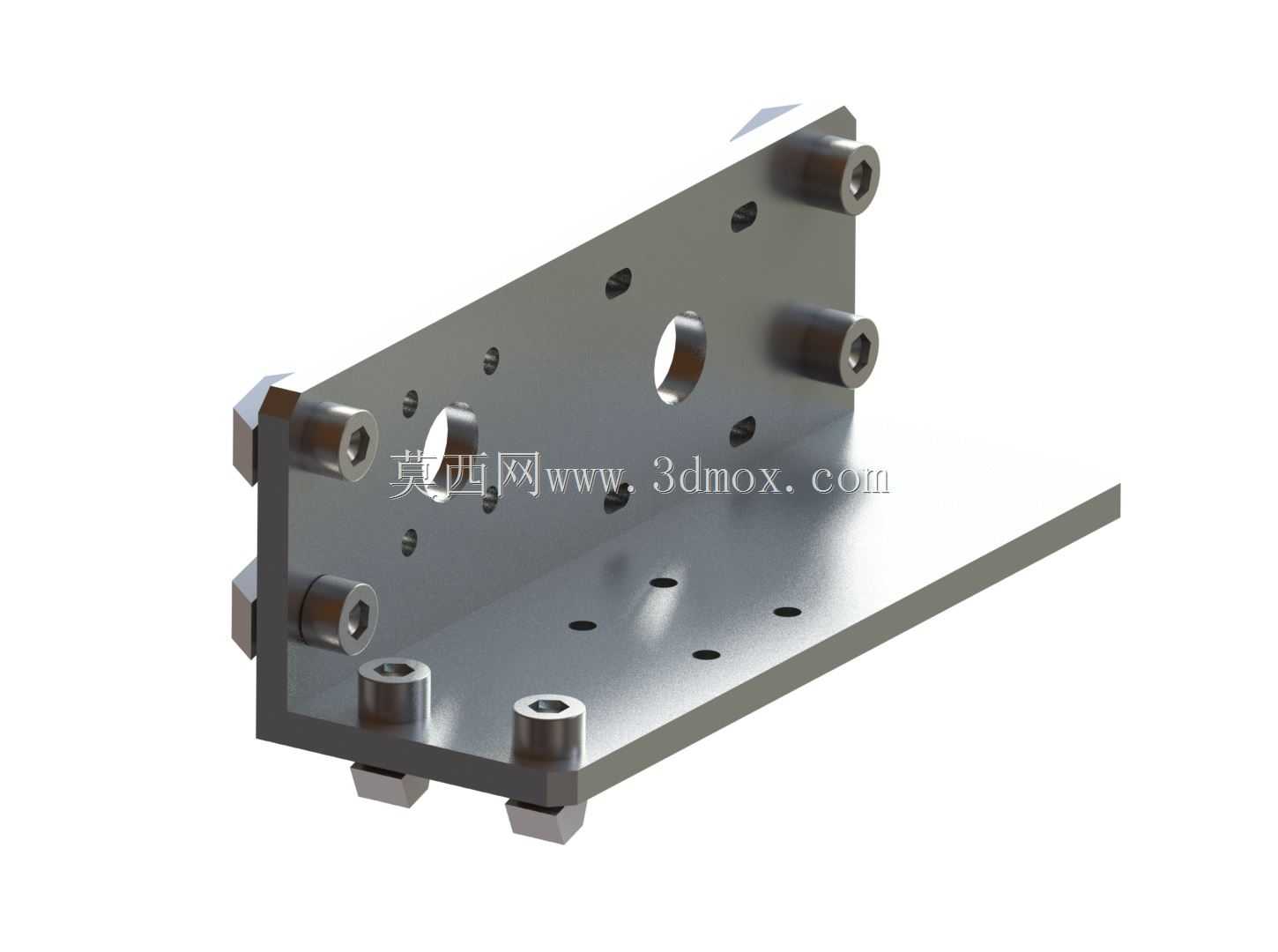

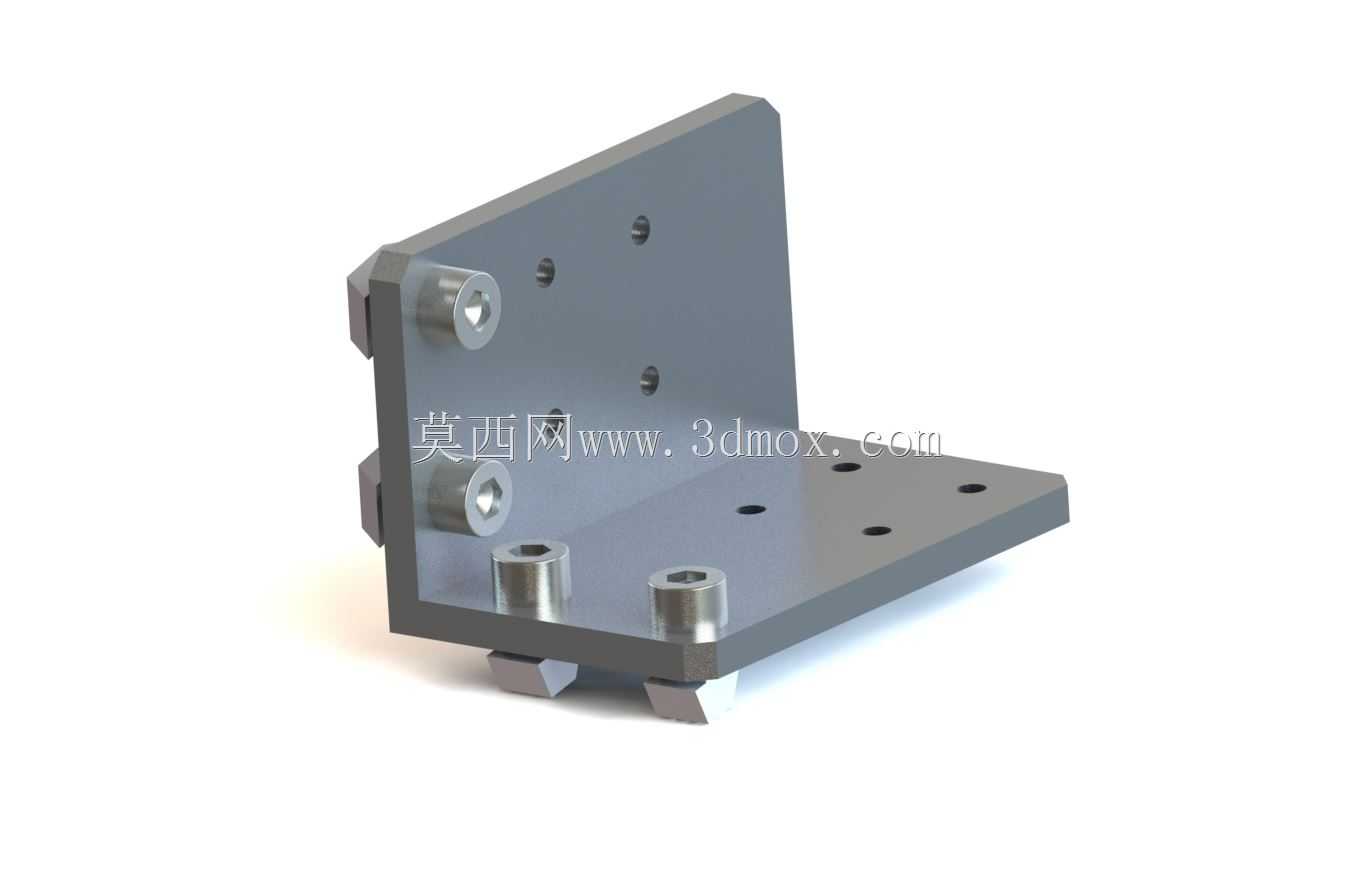

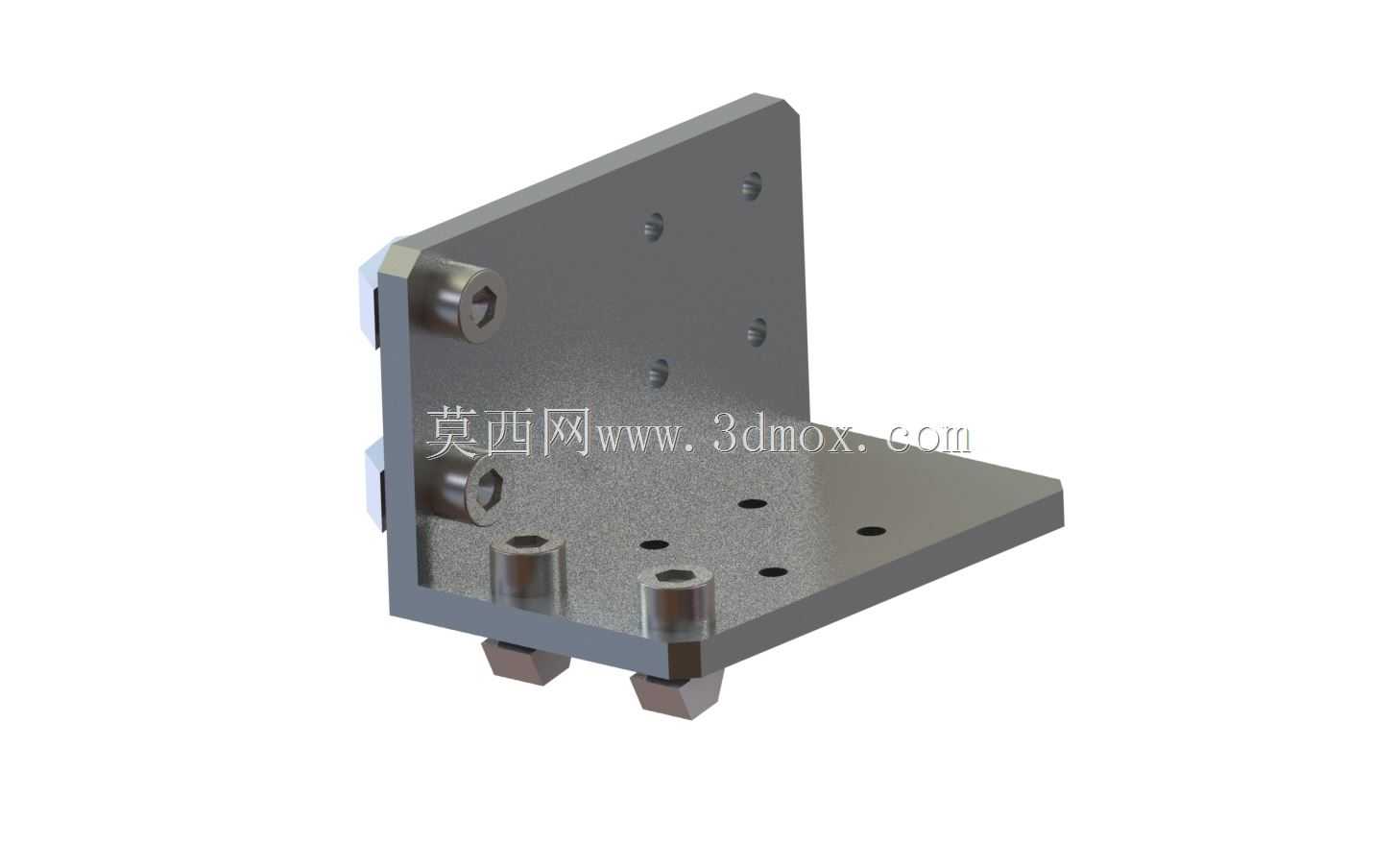

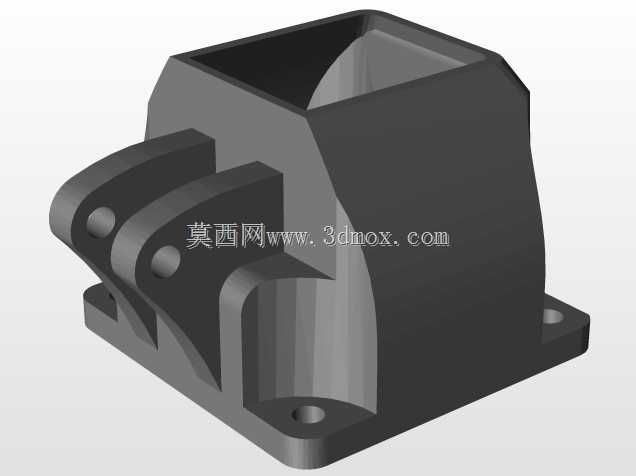

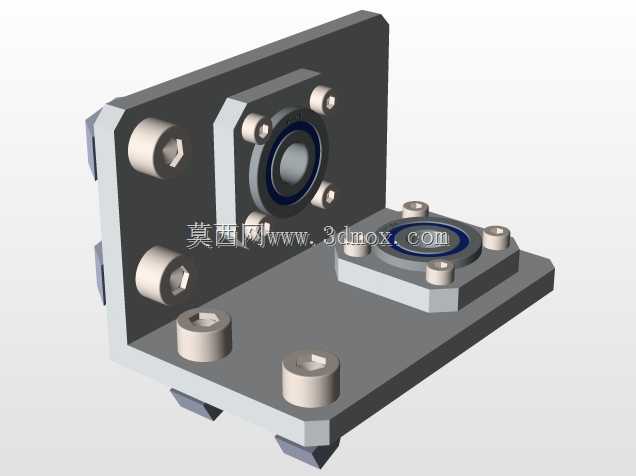

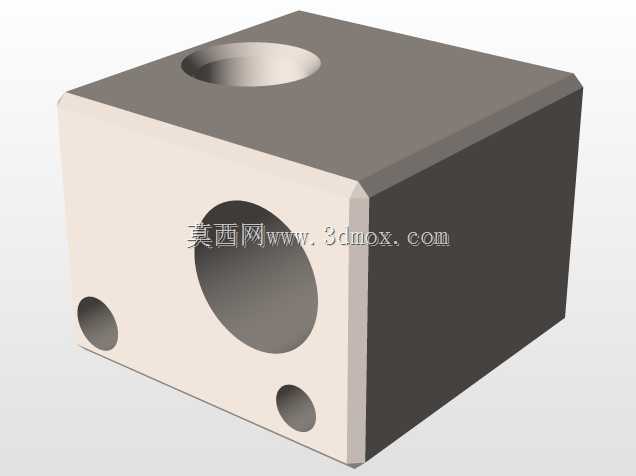

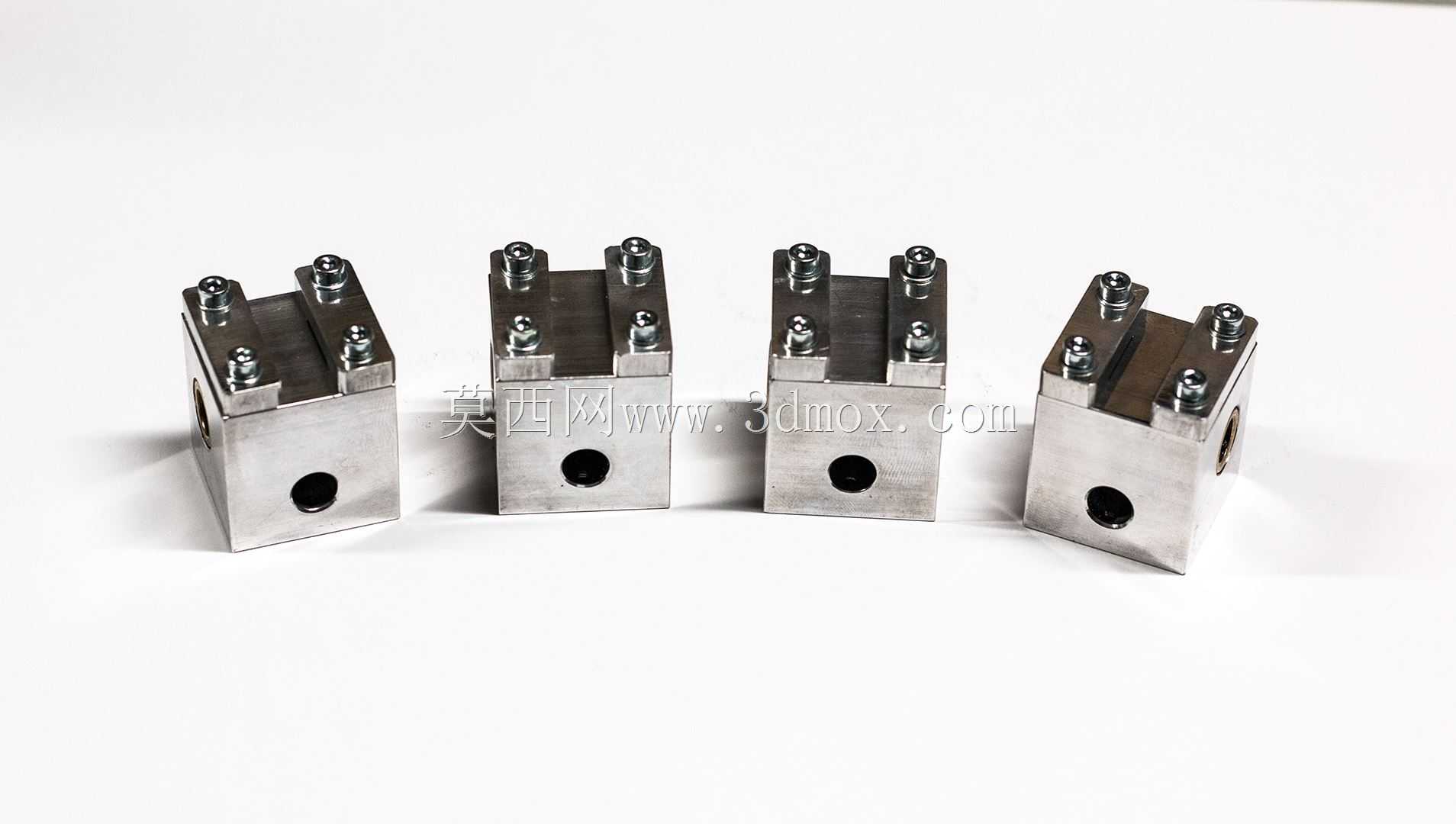

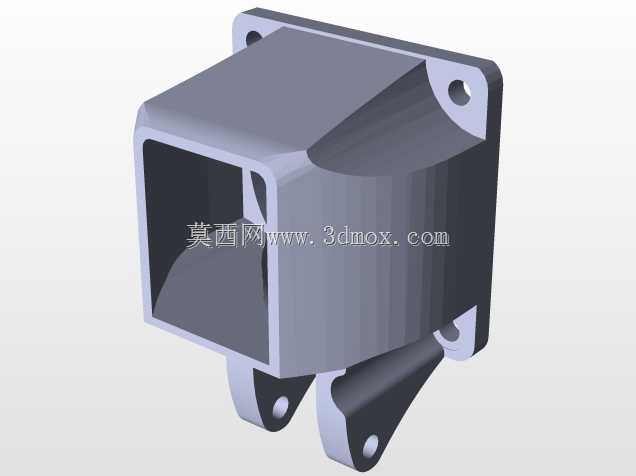

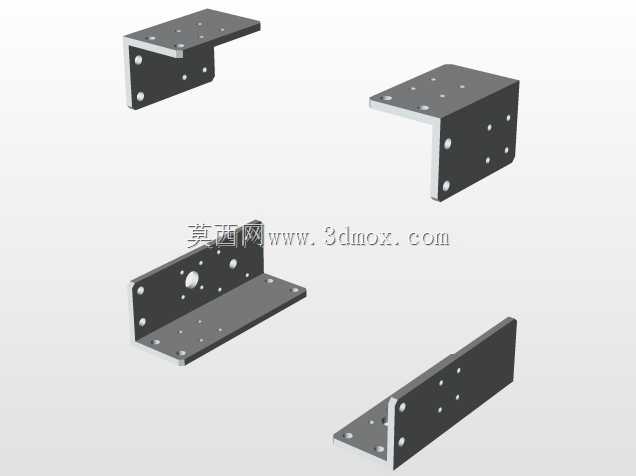

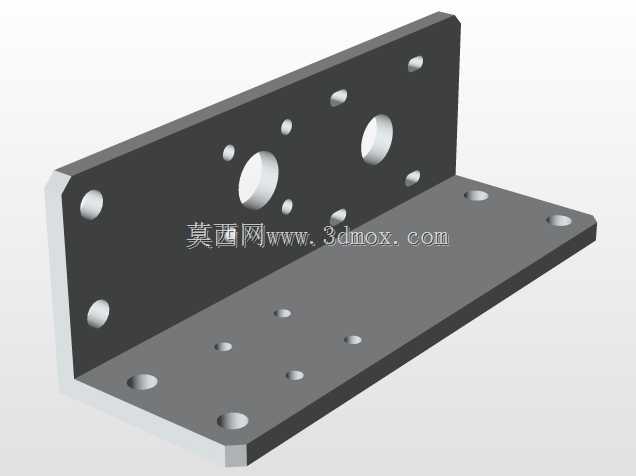

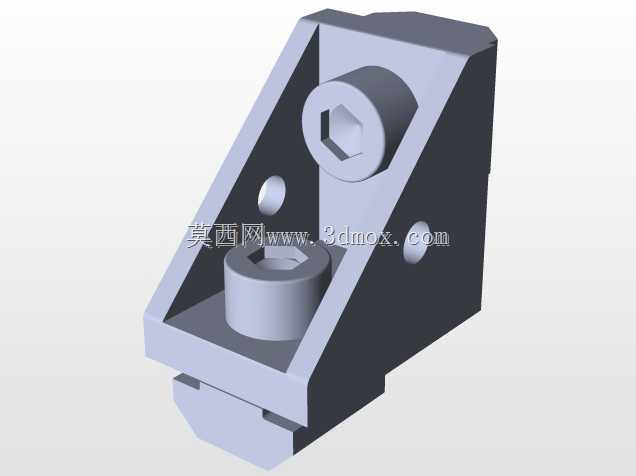

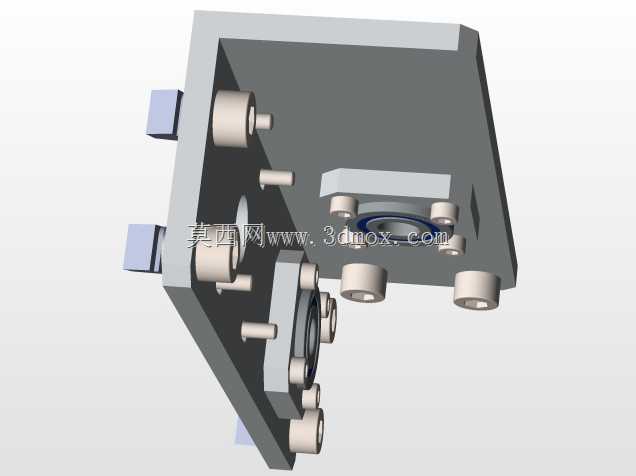

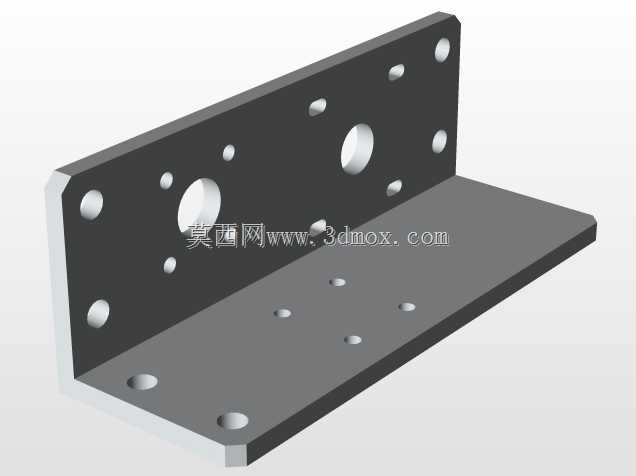

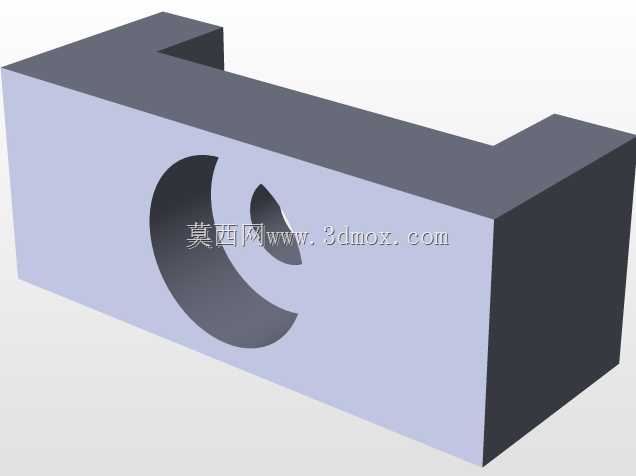

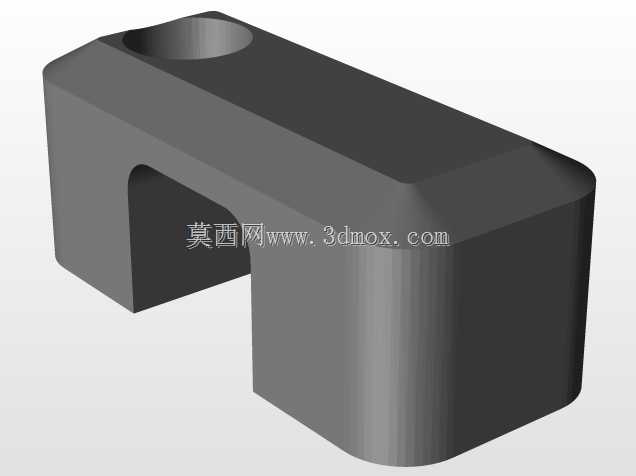

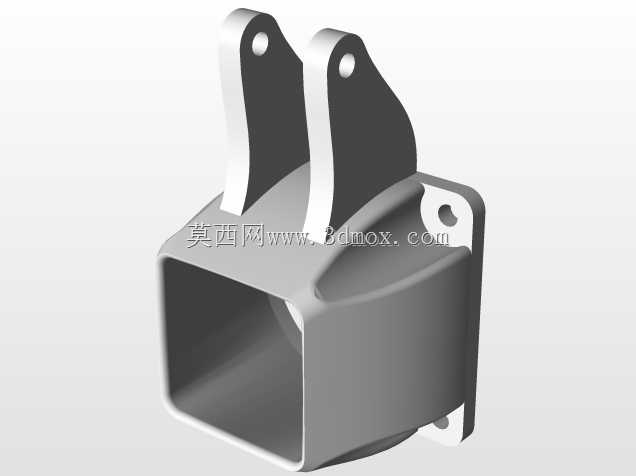

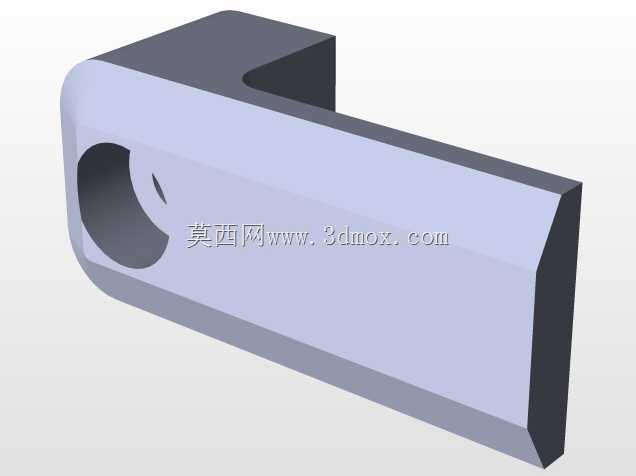

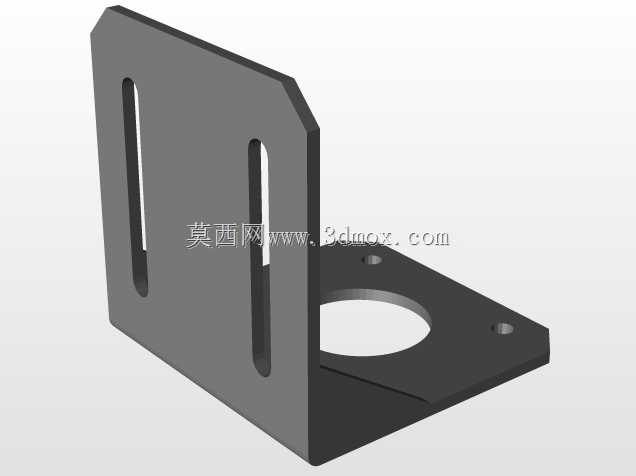

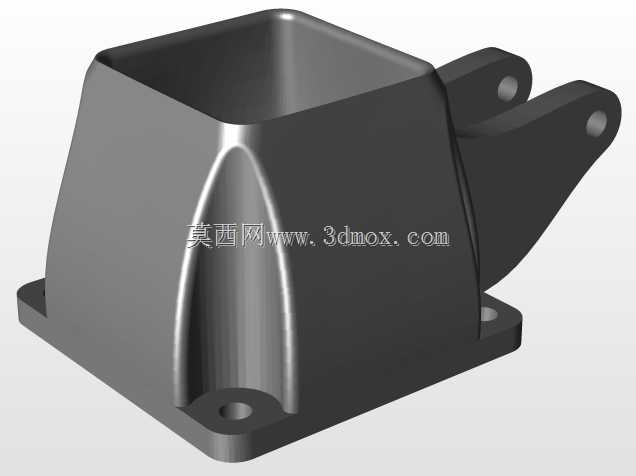

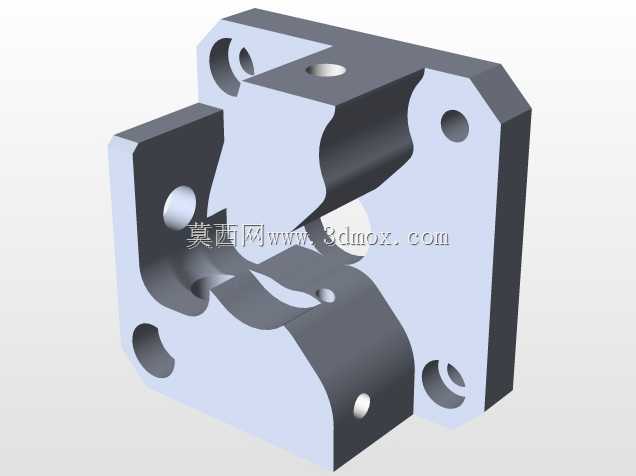

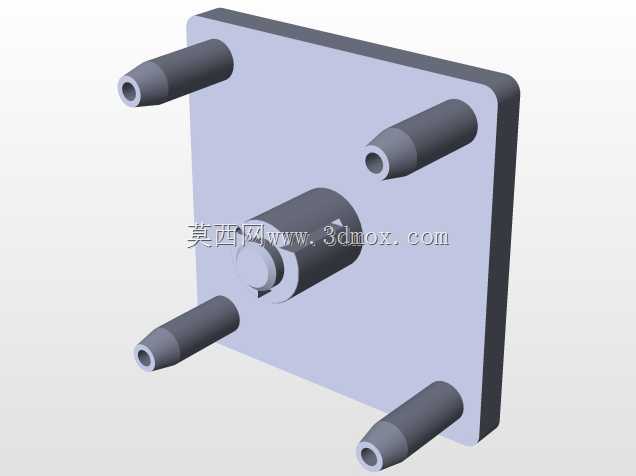

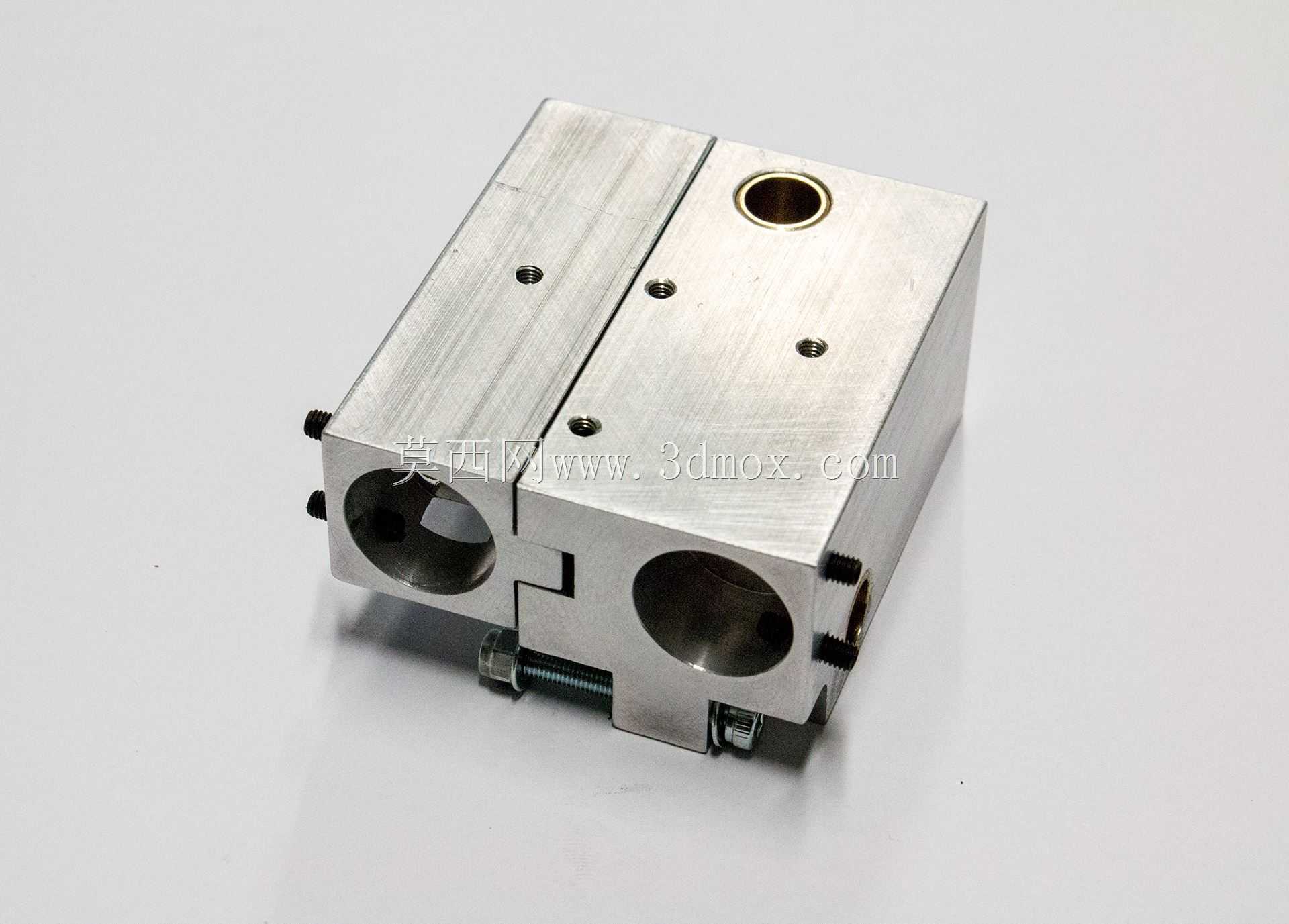

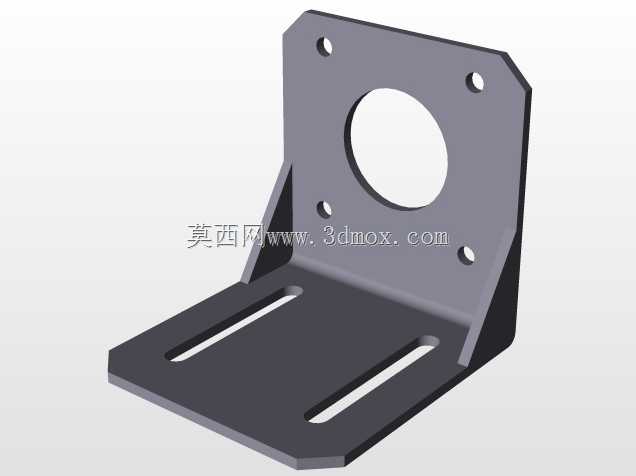

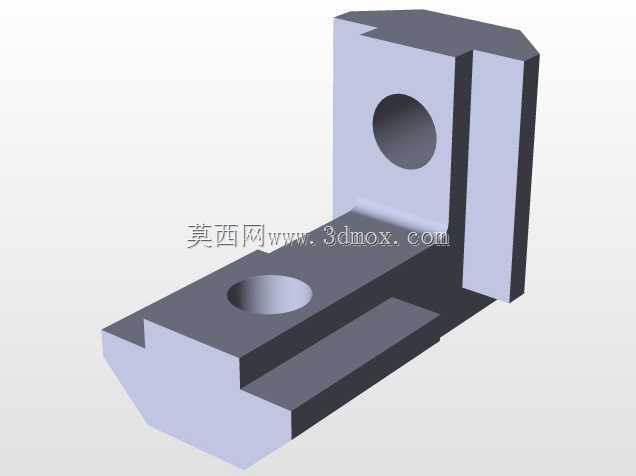

　　设计思路上完全贴合开源硬件的可改造属性：所有安装孔位都做了标准化适配，既可以装常见的近端挤出机构，也能根据耗材特性更换远端送料方案，机架上预留的多余安装孔，方便后期加装封箱保温罩、料架、断料检测模块，不用二次在型材上钻孔破坏原有结构强度。图中展示的核心安装支座类零件，边角做了避让倒角，安装孔分布同时兼顾锁紧强度和装配操作空间，拧紧紧固件时工具不会和相邻曲面发生干涉，曲面过渡区域的壁厚均匀，不管是用打印件自制还是后续机加工金属替换件，都能直接沿用原有安装边界。

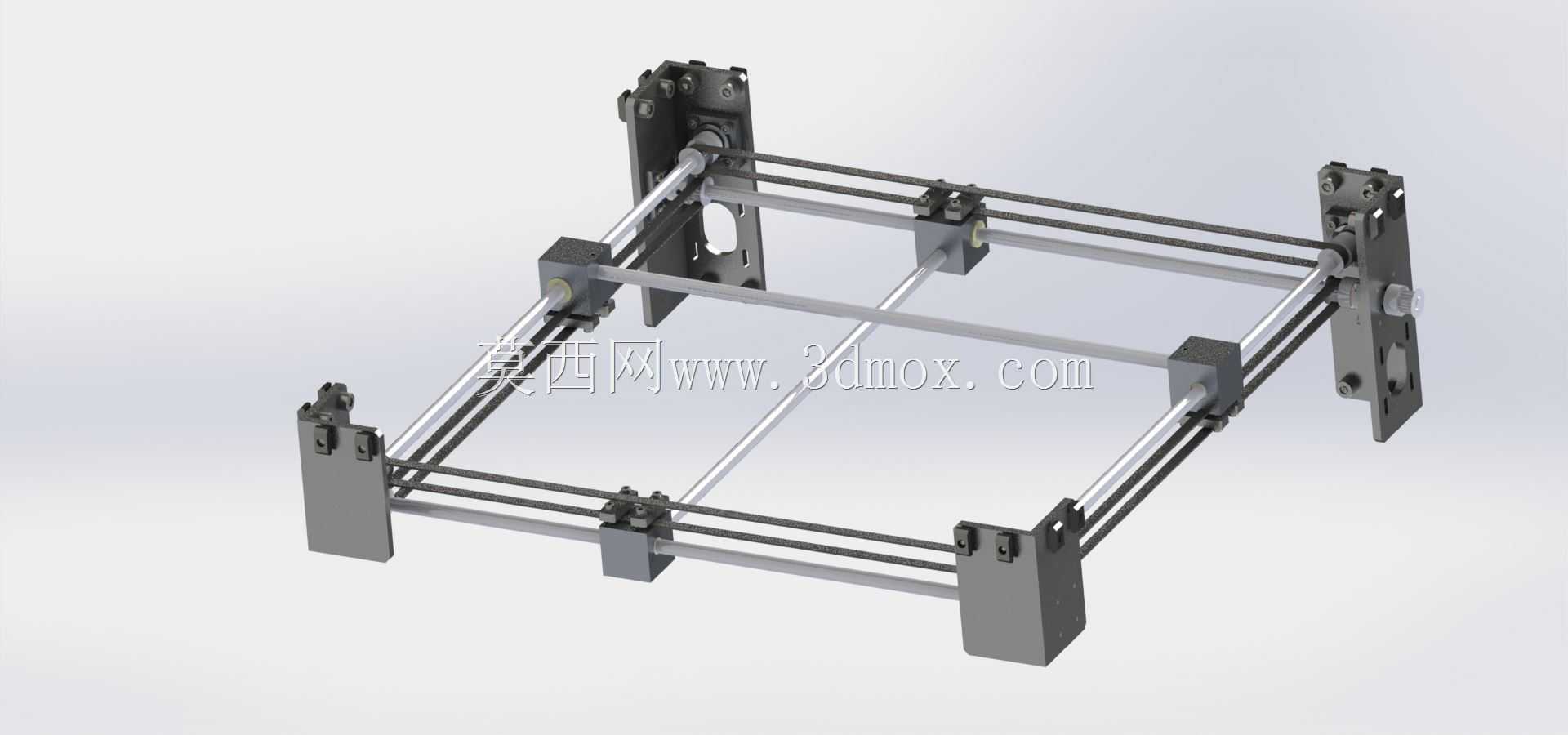

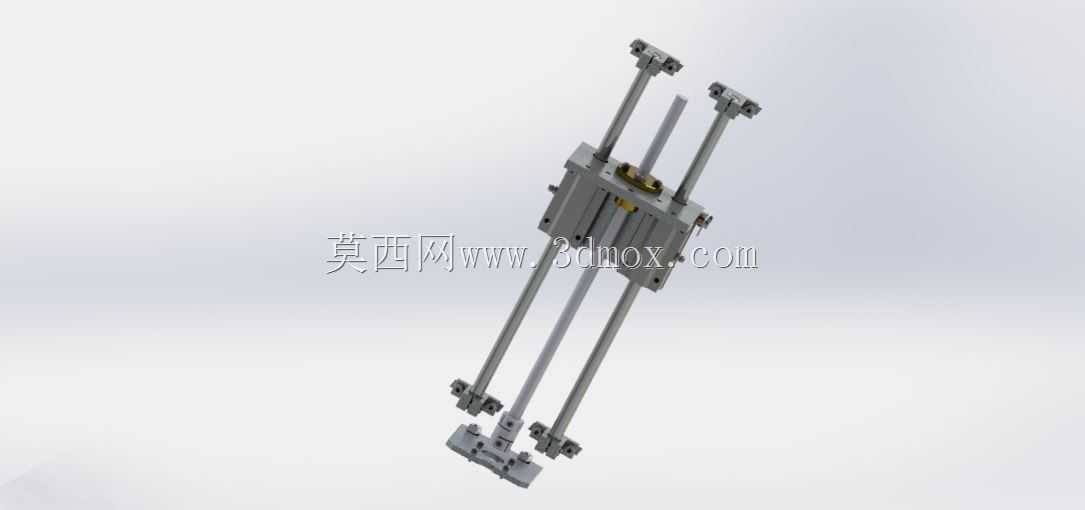

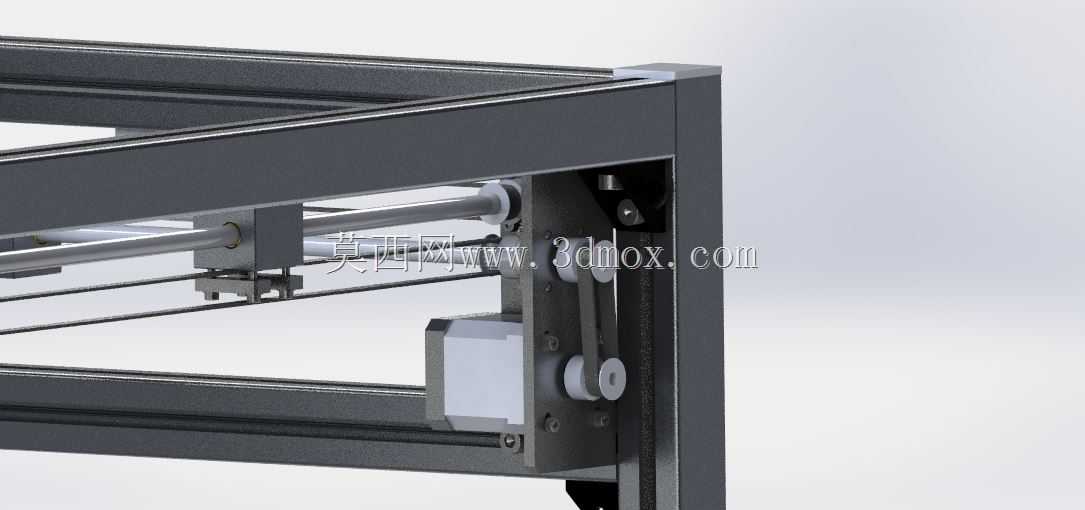

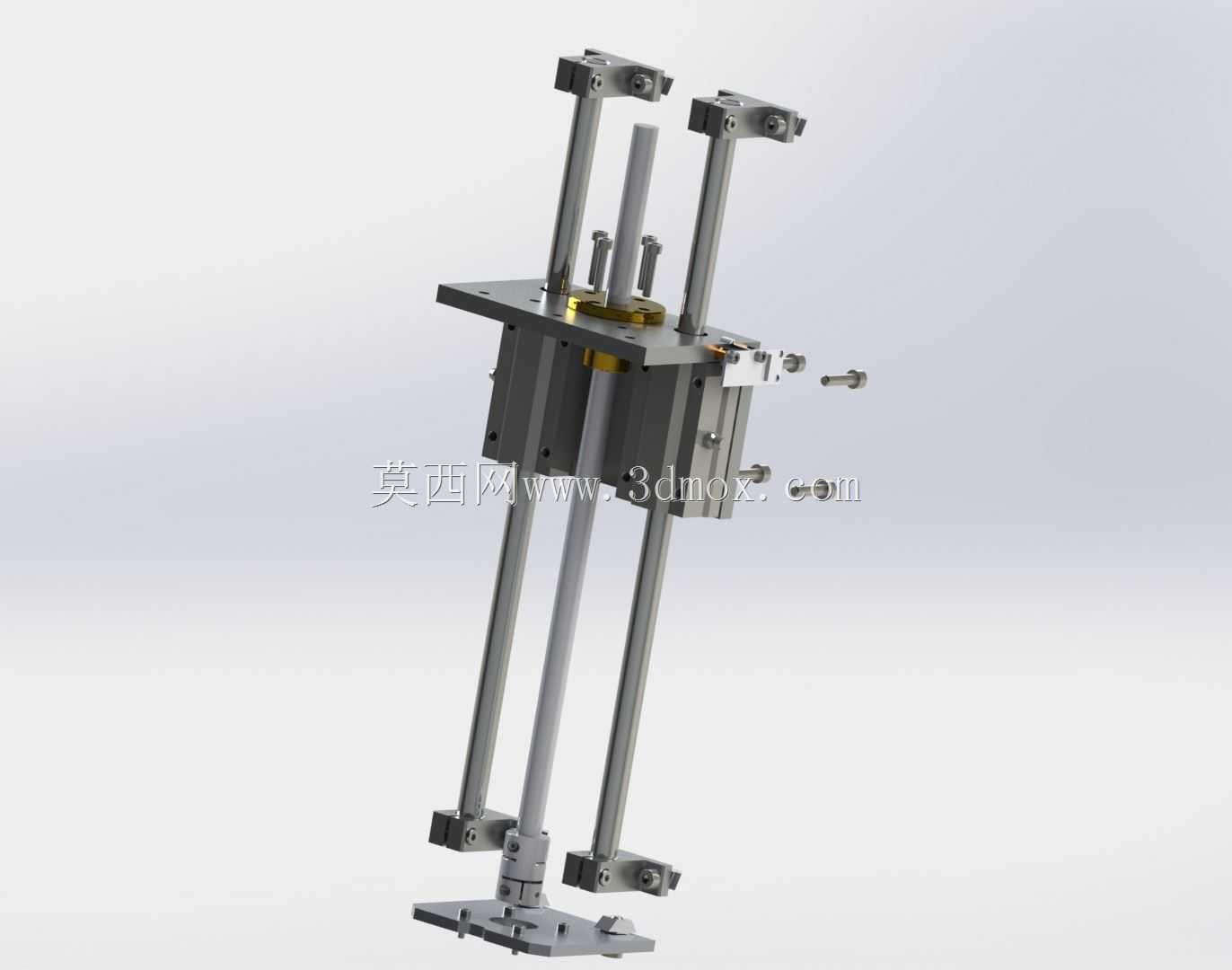

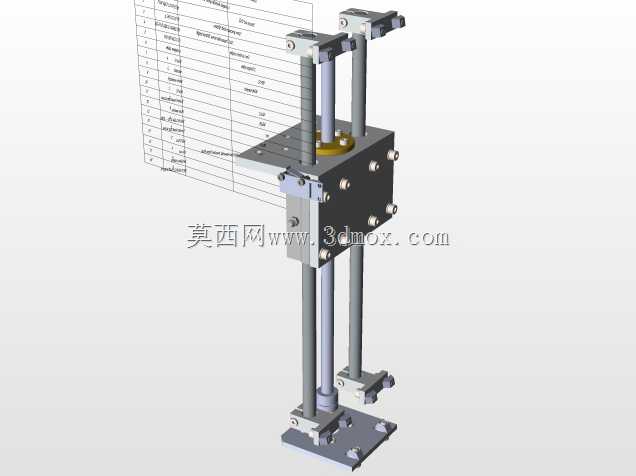

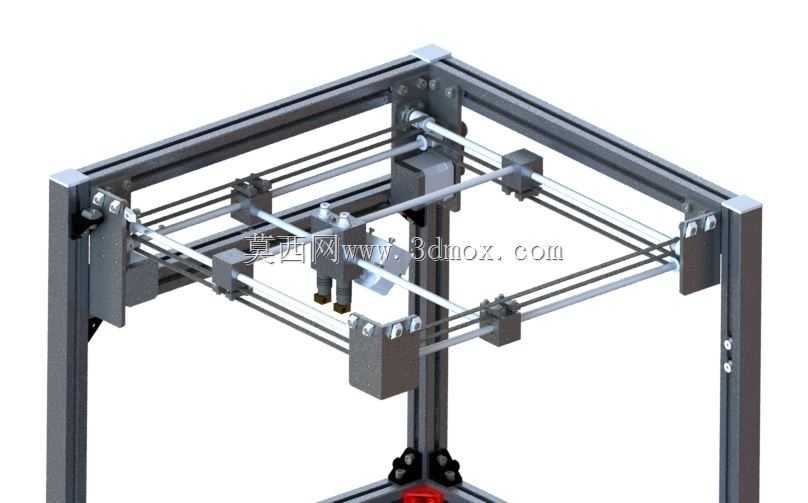

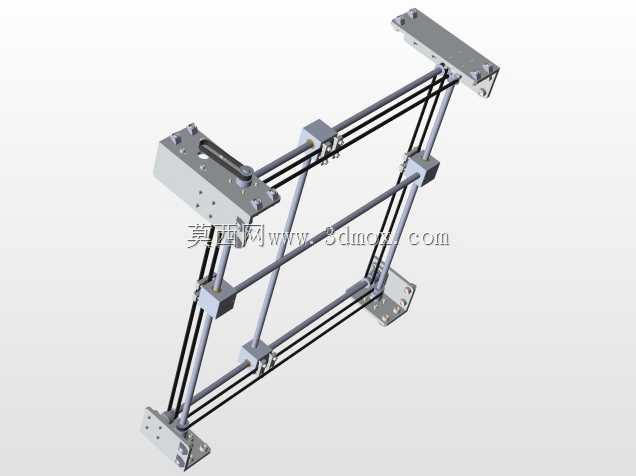

　　外形尺寸方面，整机按照桌面摆放的边界设计，占地面积控制在普通工作台可容纳的范围，高度方向预留了打印成型仓的竖直行程，安装时四周只需要留出耗材更换、操作面板走线的维护空间，不需要额外预留大型工业设备的检修通道。运动部分的行程匹配常规桌面打印的成型尺寸，XY轴的导向跨度经过校核，打印头移动到行程端点时不会和机架立柱发生碰撞，Z轴的升降导向沿竖直方向布置，平台承重后不会出现偏载晃动感。

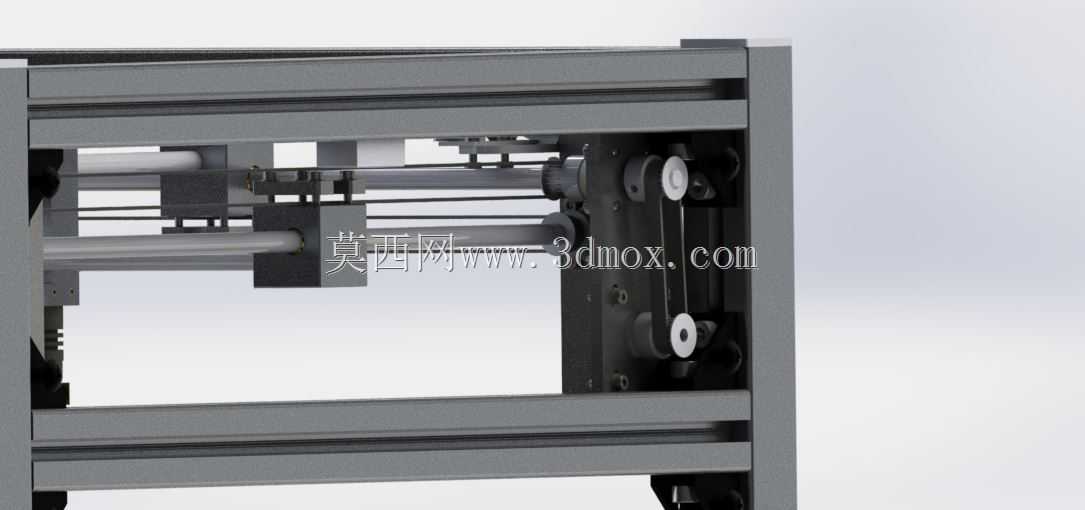

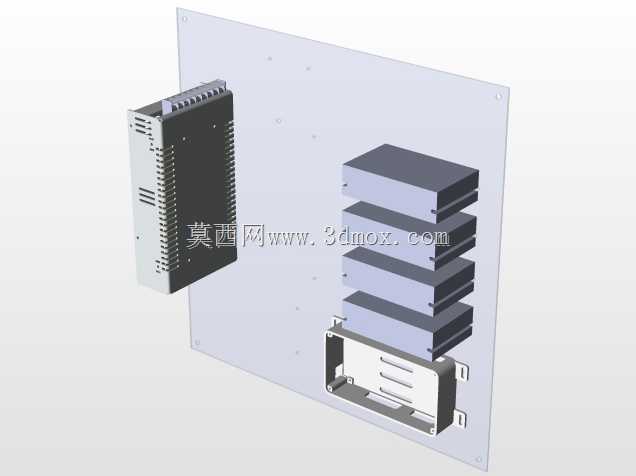

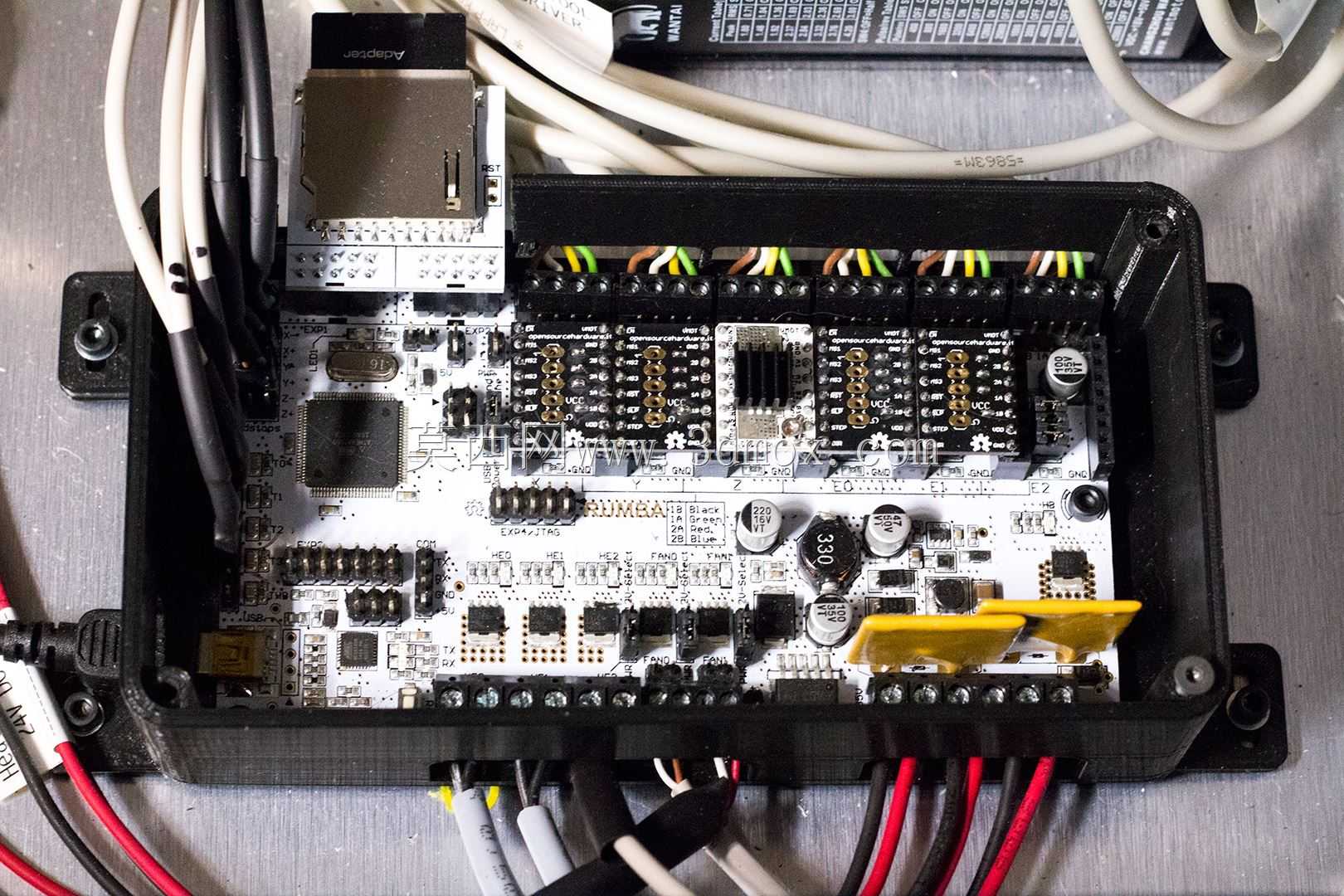

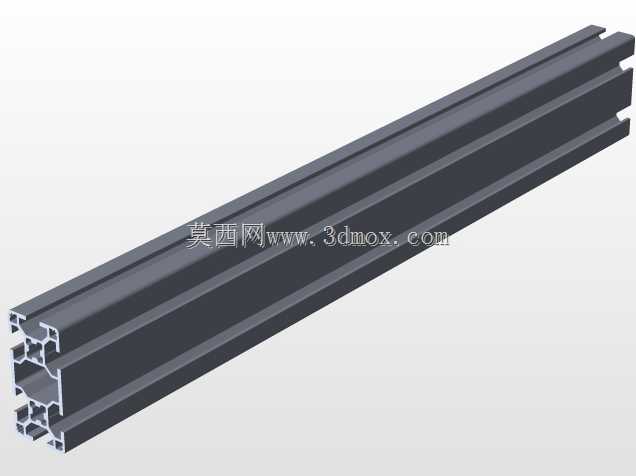

　　从零件设计细节看，各个配合面的公差预留符合FDM设备的装配特性，孔位和轴的配合间隙考虑了塑料件的打印收缩量，装配时不需要大量打磨修配就能完成拼接。机架的受力路径从打印平台、运动轴一直传导到底部支撑脚，高速往复运动时的惯性力被框架整体吸收，减少共振带来的表面层纹问题。电气元件的安装位都和运动部件保持安全距离，走线槽顺着机架型材的凹槽布置，拖链弯曲半径满足线缆反复弯折的寿命要求，不会出现运动过程中线缆被拉扯、摩擦的隐患。

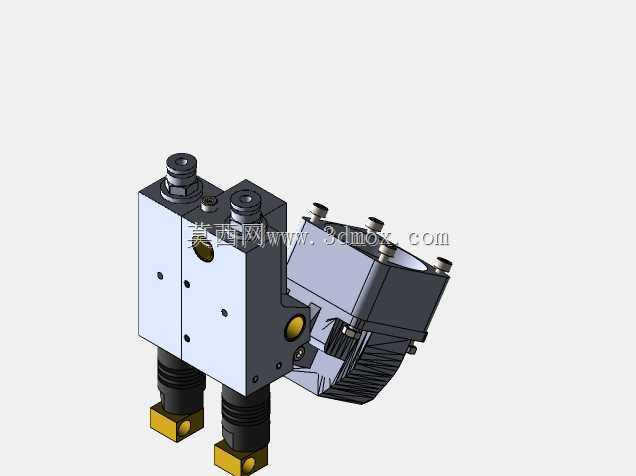

　　做二次开发时，工程师可以直接在这套数模基础上调整成型仓尺寸，更换不同传动方案，或者扩展双喷头、激光雕刻头等附加功能，所有基准面的参数都保留了可编辑特征，修改参数后关联的装配孔位会同步更新，大幅缩短定制化改造的建模周期。日常维护层面，易损件的安装位置都设计在设备外侧，更换喷嘴、清理平台、调整同步带张紧度时不需要大面积拆解机架，运维门槛适配非专业机械背景的使用者。
