直流驱动微型3D打印蠕动泵结构设计

　　这款微型蠕动泵的结构设计，核心围绕小流量流体的精准输送需求展开，在实验室微量试剂配送、桌面级3D打印耗材冷却供液、小型水培循环系统、DIY生化实验装置这类场景里，这类小体积泵的适配性远高于常规离心泵或者隔膜泵。从实际使用逻辑来看，蠕动泵的核心优势是流体只和泵管内壁接触，不会触碰泵体的金属或者塑料结构件，不存在交叉污染的风险，输送带有轻微腐蚀性的试剂、或者带细小悬浮颗粒的流体时，不会出现叶轮卡滞、流道腐蚀的问题，这也是这类结构在小流量输送场景里被广泛选用的核心原因。

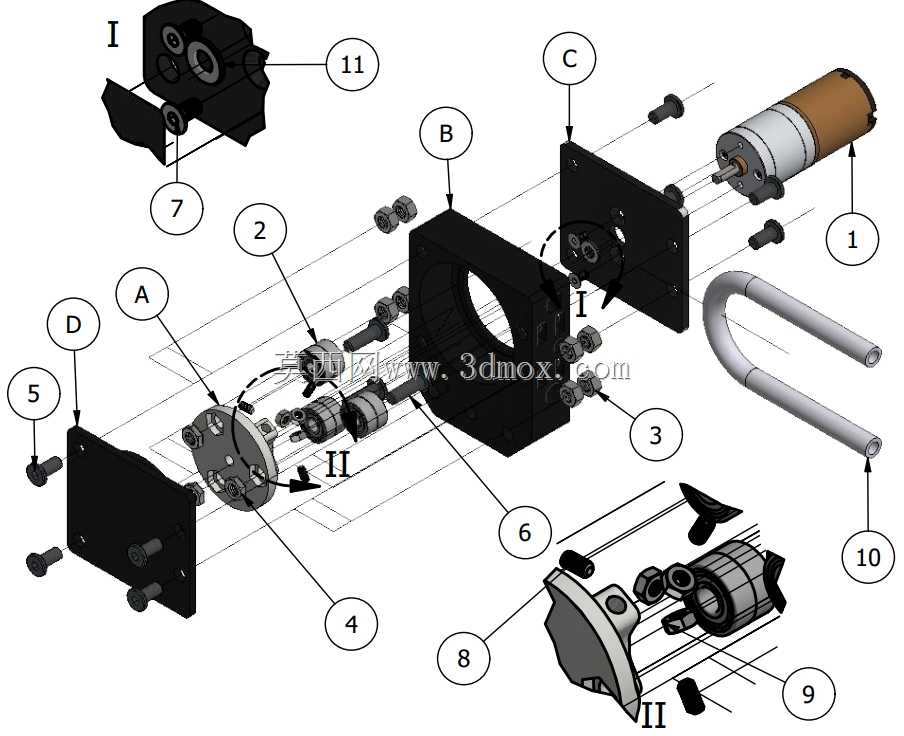

　　从结构设计思路上拆解，这款泵采用直流有刷电机直连减速驱动的布局，没有额外增加传动齿轮组，尽可能压缩了泵体的整体体积。泵头部分采用滚轮挤压式的经典蠕动结构，三个均布的挤压滚轮安装在旋转支架上，电机带动支架旋转时，滚轮会沿着圆弧型的泵管安置槽依次挤压弹性泵管，在泵管内部形成持续的负压，将流体从入口端抽吸到出口端，这种结构不需要额外设置密封件，完全靠泵管自身的弹性回弹形成真空，避免了动密封点容易漏液的通病。泵体的主体框架采用一体化的块状结构，电机安装位和泵头腔体直接集成在同一个基座上，减少了装配时的对接误差，两个流体接口采用竖直向上的硬管接头设计，直接和弹性泵管对接，不需要额外的转接头，外接软管的时候直接套接就能完成密封，装配效率很高。

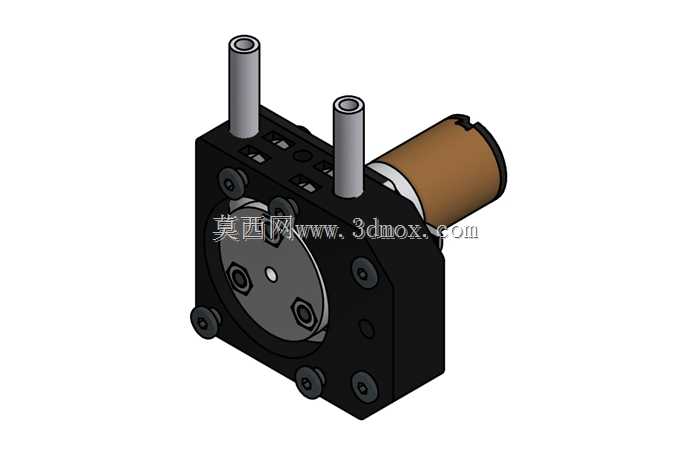

　　从安装边界和尺寸适配的角度来说，这款泵的整体轮廓接近方正的块状结构，电机部分从泵体侧方水平伸出，整体安装基准面是泵体的底部平面，基座上预留了四个沉头安装孔，可以直接用M3螺丝固定在设备的安装面板上，不需要额外设计安装支架。两个流体接口的中心距、伸出高度都做了统一的尺寸约束，外接管路的时候不会出现管路干涉的问题，泵体的整体宽度控制在极小的范围内，在排布密集的桌面级设备内部，不会占用过多的安装空间，适合在空间紧凑的小型设备里集成。

　　在功能特性的设计考量上，这款泵的流量调节完全靠直流电机的输入电压调整，不需要额外加装流量调节阀，通过调整供电电压就能改变电机转速，进而调整单位时间内的流体输送量，最小流量可以控制到毫升级每转，适合需要精准控制输送量的场景。泵管的安置槽采用快拆式的压盖设计，不需要拆解整个泵头，只需要松开压盖的固定螺丝就能更换泵管，当泵管长期使用出现磨损、弹性下降的时候，维护更换的成本极低，不需要更换整个泵体。另外整个泵头的旋转部件都封闭在基座和压盖形成的腔体内，外部的粉尘、碎屑不会进入到传动区域，在有少量粉尘的加工或者实验环境里，也能保证滚轮旋转的顺畅性，不会因为异物卡滞导致电机堵转。

　　实际选型适配的时候需要注意，这款泵的输出压力受限于泵管的弹性和滚轮的挤压力度，不适合长距离高扬程的流体输送，更适合短路径、低背压的精准送液场景，入口端不要加装过密的过滤器，避免阻力过大导致泵管回弹不足、抽不上液的问题。安装的时候要保证泵体处于水平状态，两个竖直的流体接口不要出现过度倾斜，避免泵管在挤压过程中出现移位，影响流量的稳定性。从结构建模的角度来说，这款模型完整还原了泵体的所有装配细节，包括滚轮的安装间隙、电机和基座的配合公差、泵管槽的圆弧尺寸，在做设备整体装配校核的时候，可以直接导入模型做干涉检查，不需要重新测绘泵体的外形尺寸，能大幅缩短小型流体输送设备的设计周期。
