飞机零件检测用立式气动试验台

　　这套立式柜体结构的气动试验装置，主要面向航空制造环节里飞机零部件的气动性能校验场景，在零部件入厂复检、装配前工序检测、维修后性能验证这类工位中承担压力加载、气路通断测试、密封性能核验的工作。整机采用上下分段的柜式布局，上段为操作测试主控区，下段为附属储物与动力安置区，两段之间预留了走线走管的夹层空间，现场布设气路管线、供电线缆时可以直接在夹层内排布，不需要额外在柜体外部布设明管，既避免车间作业时磕碰管线，也能让测试工位整体排布更整洁。

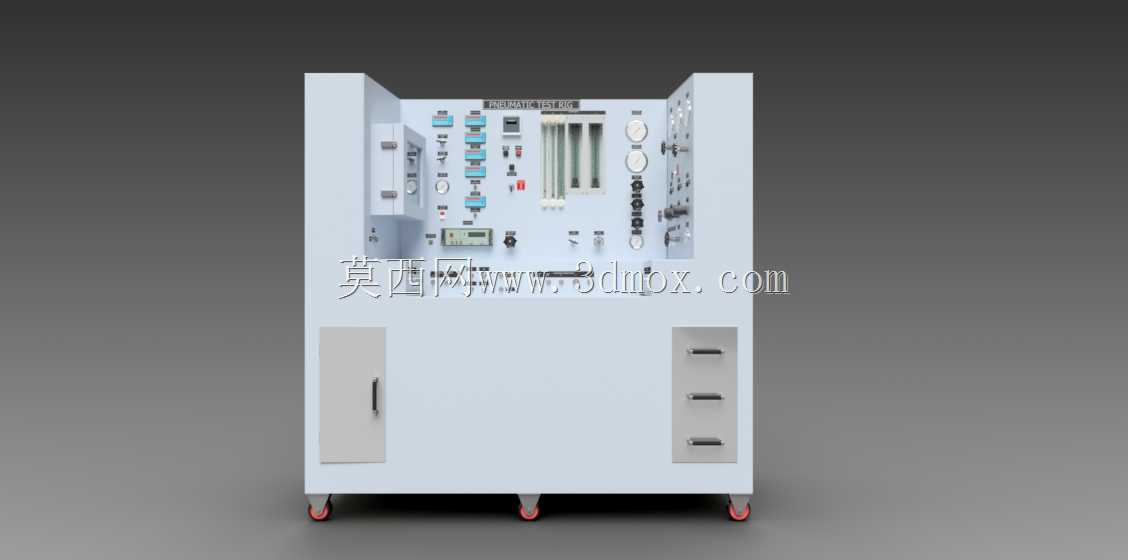

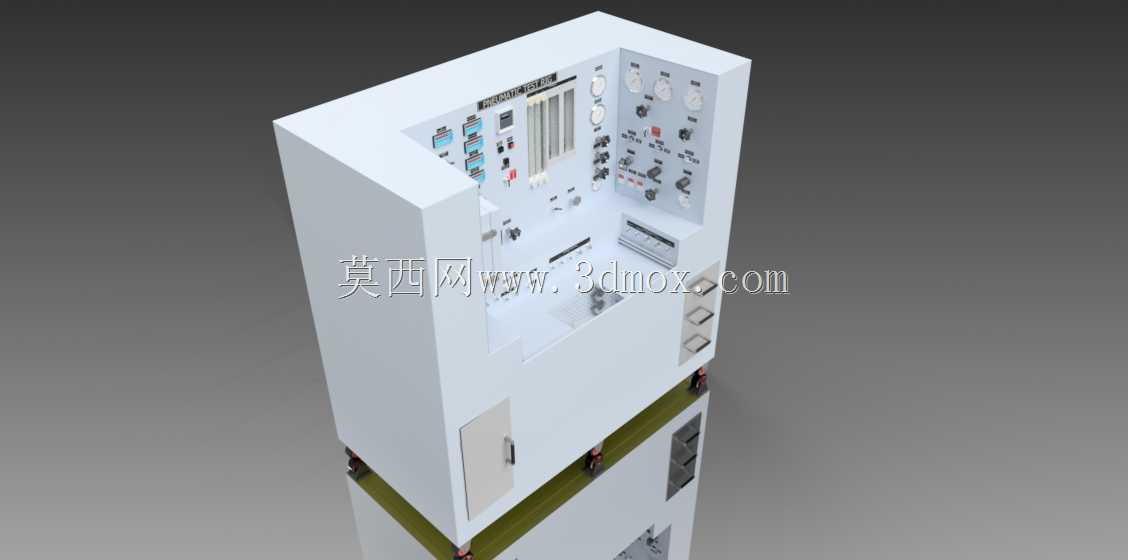

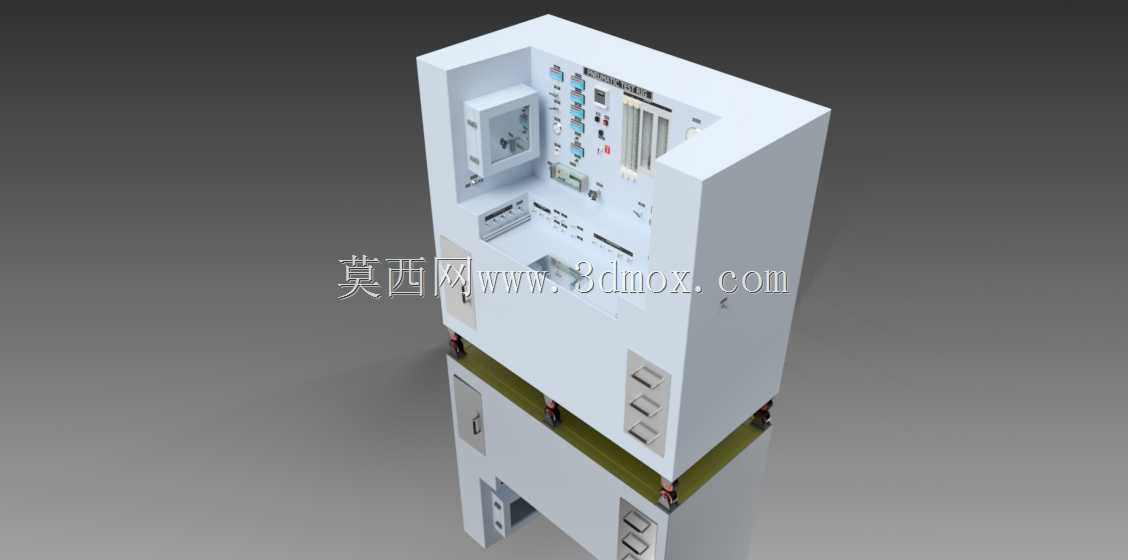

　　从操作侧的结构设计来看，上段柜体的正面做了内凹式操作面板布局，面板上分区布置了压力调节控件、状态显示仪表、控制按钮、气路接口模块，不同功能的控件按照操作人员站立作业的操作高度排布，高频调节的压力阀、启停按钮设置在人手自然抬起即可触碰的区间，读数仪表对应操作人员站立视线高度，不需要弯腰或者抬手过度就能完成读数、调节操作。面板侧边预留了嵌入式的安装槽位，可以根据不同被测零件的测试需求，快速更换适配的气路转接板，不用在主面板上额外打孔改造，适配多型号飞机零件的切换测试需求。

　　柜体的外壳采用封闭式钣金折弯结构，所有棱边都做了折弯圆角处理，既提升钣金壳体的整体刚性，也避免车间转运、作业过程中尖锐棱边划伤操作人员。柜体底部配置了可调支撑脚与移动脚轮组合的结构，转运设备时可以降下脚轮推动整机移位，定位到测试工位后升起可调支撑脚，把整机抬离脚轮，让设备承重落在支撑脚上，测试过程中不会因为脚轮的滚动间隙出现柜体晃动，保证压力测试过程中设备稳定性。下段柜体设置了多扇可开启的柜门与抽屉，内部可以放置测试用的转接接头、密封工装、备用气管、检测记录工具，日常不用的工装配件全部收纳在柜内，工位周边不会散落零散零件。

　　设计阶段首先划定了设备的安装边界：整机占地面积控制在一平方米左右，不需要做特殊的地基预埋，普通车间的硬化地坪就可以直接放置使用，柜体后侧预留出不少于一百毫米的散热与管线维护空间，正面操作区预留不少于八百毫米的操作人员站立空间，就可以满足日常作业需求。气路动力单元安置在下段柜体内，工作产生的振动被柜体夹层的缓冲垫阻隔，不会传导到上段的操作面板，避免面板上的精密仪表因为长期振动出现读数偏差。柜体侧面预留了总进气接口、排气接口与电源进线口，所有对外接口都集中在柜体后侧下部，现场接驳气源、电源时管线可以从设备后侧沿地面线槽排布，不会横跨操作通道。

　　针对飞机零件测试的特殊要求，柜体内部的气路布局做了分路设计，每一路测试气路都配置独立的通断控制阀，测试不同压力等级的零件时可以切换对应气路，避免高压测试回路误接低压零件造成工件损坏。操作面板上的控件排布按照测试流程顺序设置，从气源接入、压力调节、工件连接、保压测试到泄压拆卸，操作人员顺着面板从左到右即可完成全流程操作，减少跨区域挪动的动作，降低误操作概率。柜体的内凹操作区还预留了工件临时放置的平面，测试过程中拆装被测零件时，可以把工件临时放在面板侧边的台面上，不需要额外搭配移动工作台。

　　整套结构在建模时把钣金壳体、内部安装梁、控件面板、脚轮支撑、柜门锁扣都做了完整的装配还原，钣金件的折弯余量、装配间隙、控件的安装开孔位置都按照实际加工尺寸搭建，结构工程师可以直接参考这个布局调整自身测试台的设计，根据被测零件的尺寸、测试压力参数调整面板控件数量、柜体内部分区，不需要从零开始搭建柜式基础框架，能大幅缩短专用航空测试设备的结构设计周期。设备整体没有外凸的复杂结构，车间日常清洁、设备维护都很方便，柜门开启角度可以达到九十度以上，检修内部气路元件时不需要完全拆解柜体外壳，日常维护的可达性较好。
