拼装式益智玩具滑翔机结构设计

　　这套拼装式固定翼玩具滑翔机的结构开发，最初是面向中小学创客实践课堂、青少年3D打印体验工坊以及家庭亲子手工场景做的适配，核心目标是让没有复杂加工条件的使用者，也能通过桌面级FDM打印设备完成整套零件制作，不需要额外粘接剂、金属紧固件或者专用工装，就能完成整机组装。从实际落地的使用反馈来看，这套结构既可以作为通用技术课程里结构力学入门的实操载体，也能作为航模入门阶段的静态展示、手抛滑翔试飞的基础套件，学生还可以在原有骨架基础上调整翼型、尾翼角度或者配重位置，自行迭代飞行性能，完全适配开放式教学的改造需求。

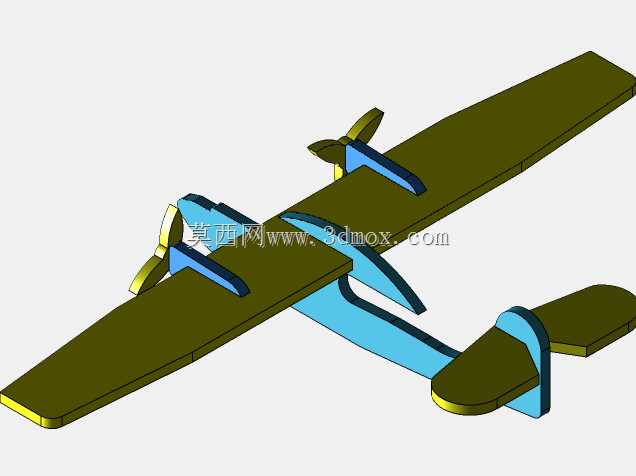

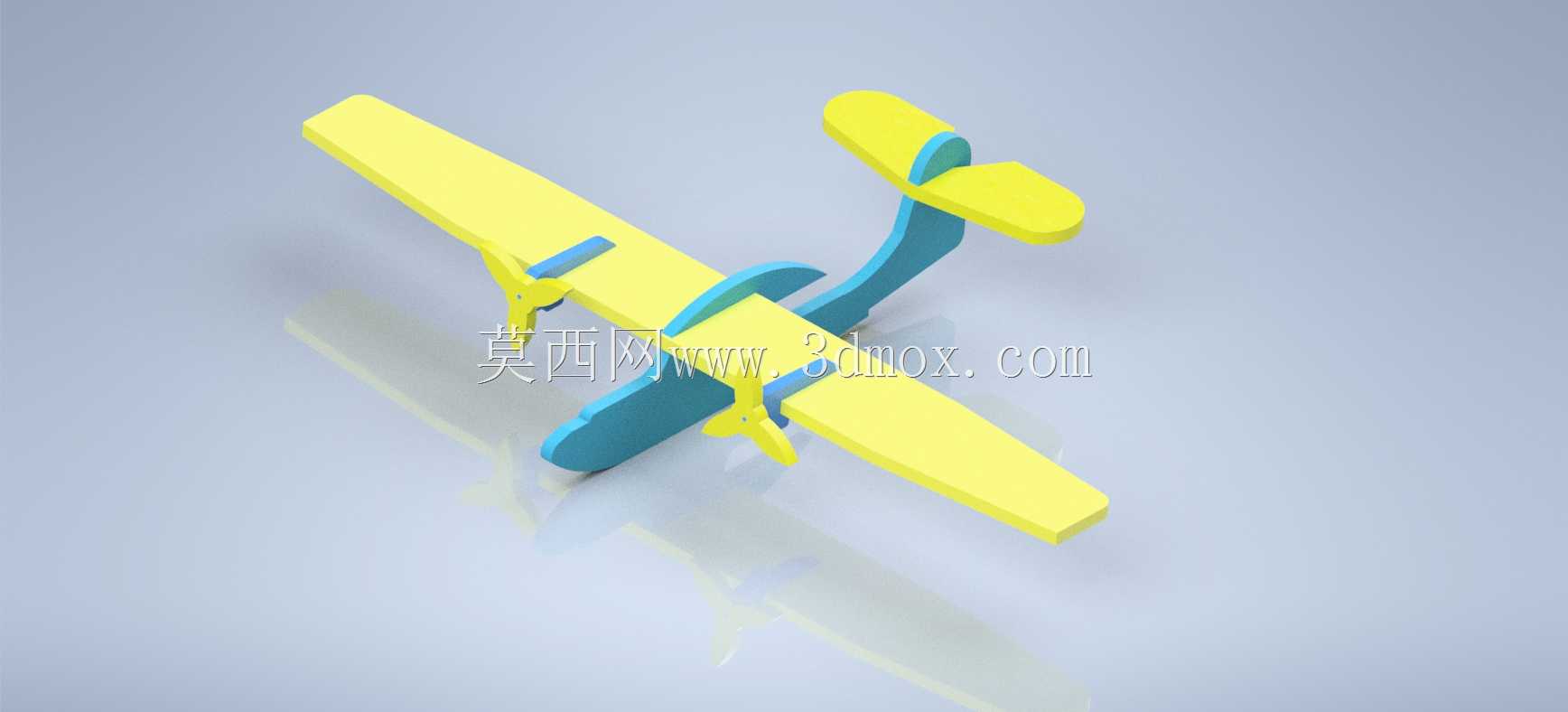

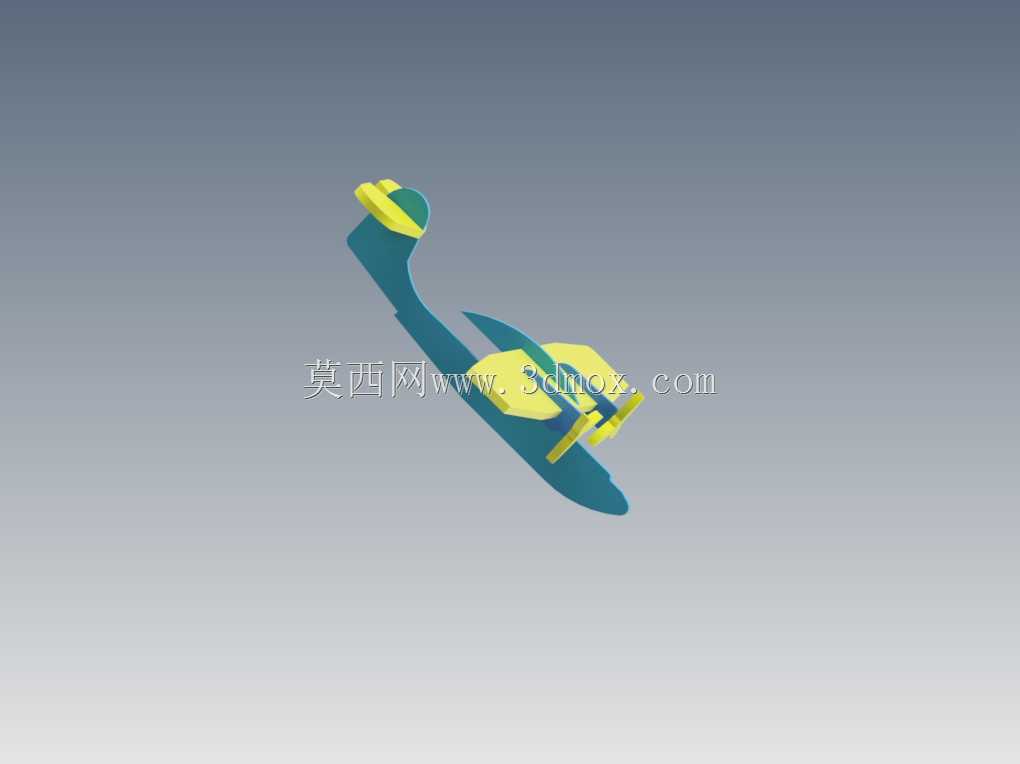

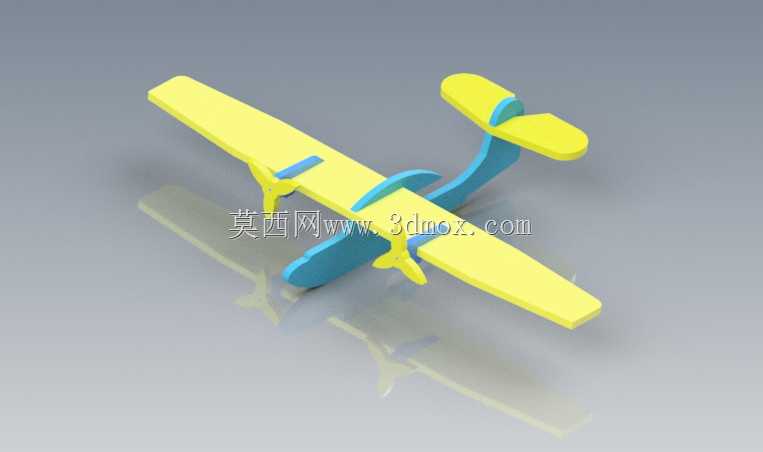

　　整套结构采用无紧固件的卡扣拼接逻辑，所有零件拆分后均为平面薄板形态，打印时可以完全平铺在打印平台上，不需要添加大量支撑材料，既降低了打印耗材的损耗，也避免了支撑拆除过程中把薄壁卡扣掰断的问题。零件拆分时特意把主翼做成左右两段独立的平板构件，对接位置预留了和机身主梁匹配的卡槽，卡槽侧边做了小角度的导入倒角，装配时只需要顺着倒角把翼片压入机身对应的限位槽，卡扣到位后就会形成轴向与径向的双重限位，普通手抛试飞的载荷下不会出现松脱。机身主体采用上下分层的曲线轮廓，既还原了上单翼轻型飞机的外形特征，也在机头位置预留了配重安装的空腔，使用者可以根据打印材料的密度差异，在空腔内填入橡皮泥、小螺母之类的配重块，把整机重心调整到机翼前缘三分之一的标准航模重心区间，避免头轻导致飞行时失速坠机。尾翼部分同样采用垂直尾翼与水平尾翼分件卡扣的设计，垂直尾翼和机身尾部的槽位采用过盈0.1mm左右的配合公差，既保证装配后不会晃动，也方便学生反复拆装调整尾翼偏角，尝试不同舵面角度对滑翔轨迹的影响。

　　从安装边界与尺寸适配的角度考虑，所有拆分后的单个零件最大轮廓尺寸都控制在常见桌面级3D打印机200mm见方的成型平台范围内，不需要大尺寸打印设备就能制作，整机组装完成后翼展控制在300mm左右，机身长度在250mm上下，这个尺寸既保证手抛时能够获得足够的滑翔升力，也不会因为尺寸过大导致室内试飞时容易磕碰障碍物。零件的壁厚统一设置为2.5mm，这个厚度对于PLA打印材料来说，既可以保证机翼在轻微坠地时不会直接断裂，也不会因为整机过重导致滑翔性能下降，所有卡扣位置的壁厚特意加厚到3mm，反复拆装十次以上也不会出现卡扣断裂的问题。设计时还特意规避了所有细小的突出薄弱结构，螺旋桨造型的装饰件和机身前部采用一体化拼接定位，不需要额外做转轴结构，既降低了小零件打印失败的概率，也避免低龄学生使用时出现小零件误吞的风险。

　　在结构验证阶段，我们特意针对不同打印精度做了公差适配，常规0.2mm层厚的打印设置下，卡扣位置不需要额外打磨就能顺利装配，如果是打印精度稍差的入门级设备，使用者只需要用美工刀轻轻刮除卡槽位置的少量溢料就能完成组装，完全不需要专业的修模工具。机翼部分采用平直翼的布局设计，没有设置复杂的上反角结构，平板翼型虽然气动效率不算最高，但对于3D打印制作的玩具套件来说，平板构件打印零翘边、装配后翼面平整度好，新手第一次制作也能获得不错的滑翔效果，反而比复杂曲面翼型的容错率更高。机身的曲线轮廓在拆分时特意把侧向的曲面转化为平板零件的外缘轮廓，不需要打印悬空的曲面结构，所有悬空角度都大于45度，即使不开支撑也能顺利打印成型。

　　实际教学场景里，这套结构可以延伸出多个实操课题：比如让学生自行修改机翼的弦长、翼展，对比不同机翼面积对滑翔留空时间的影响；或者调整尾翼的安装角度，观察垂直尾翼偏角对飞行航向的作用；也可以让学生重新设计零件的拆分方式，尝试把多个零件合并成一体化打印结构，对比不同拆分方案的打印耗时与装配难度。整个结构没有复杂的传动机构，所有连接关系都直观外露，学生在组装过程中可以直接理解卡扣限位、重心配平、翼面升力这些基础的工程与物理概念，比起完全一体化打印的玩具飞机，这种可拆分、可修改、可反复装配的结构，更适合实践教学的使用需求。
