该插入件主要面向台式圆锯的工作台开口区域,用于替换原有通用喉板或在锯片周围形成更窄的落料间隙。木工切割薄板、小料、饰面板或带脆性边缘的材料时,标准台锯喉板开口通常较宽,工件在经过锯片时容易因支撑不足而下沉、崩边,细小料头也可能卡入开口。零间隙插入件的核心作用,是让支撑面在锯片切缝处尽可能贴近刃口,使材料在被切开的瞬间仍保持连续支撑,从而降低撕裂、毛刺和小件掉落的概率。

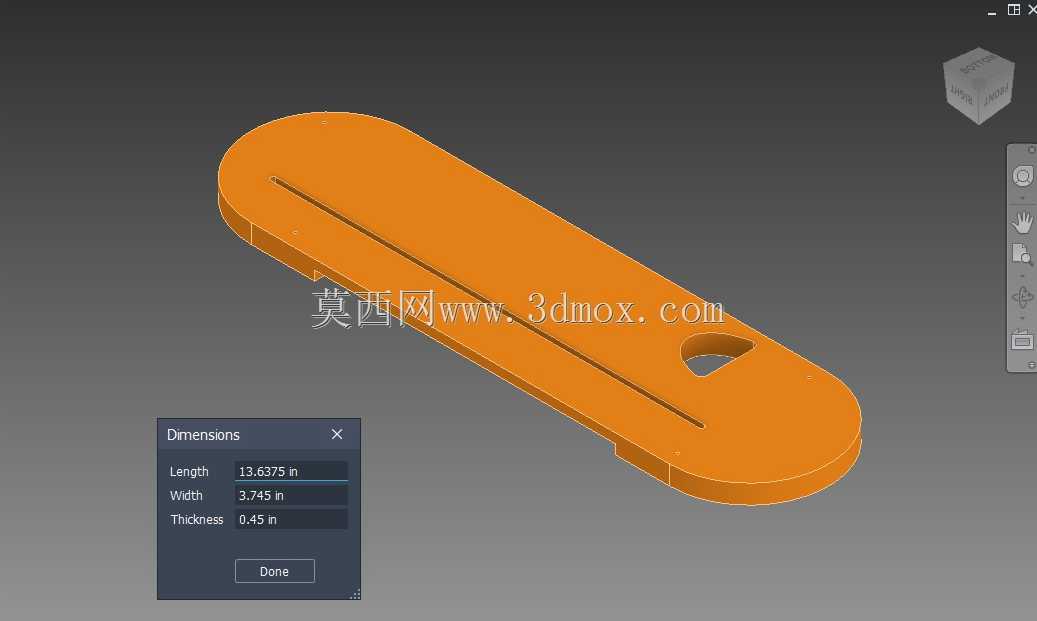

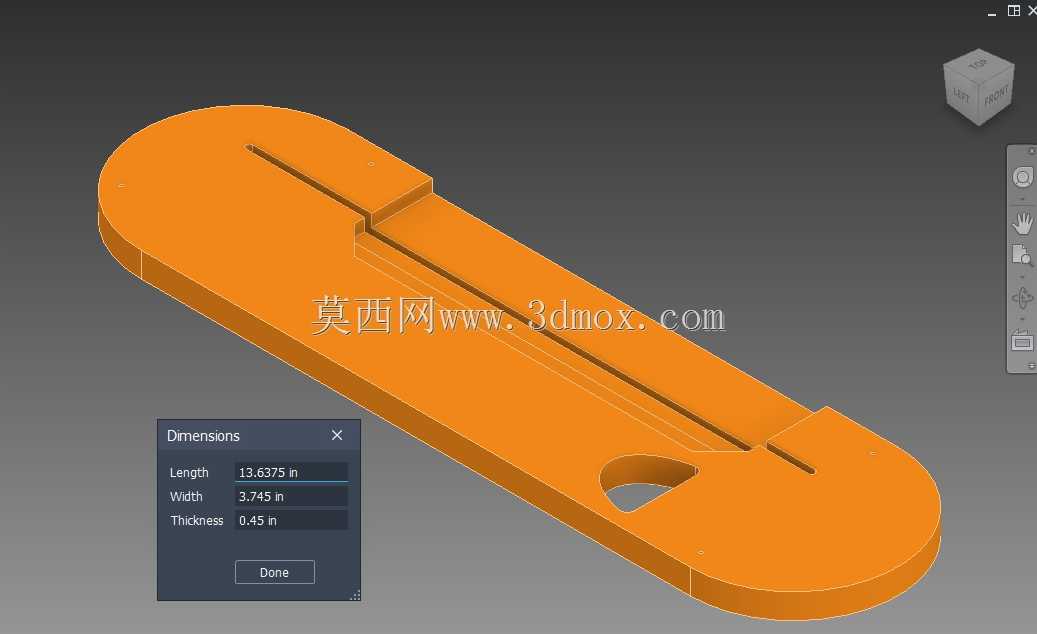

结构外形采用长条形板件,两端做圆弧过渡,整体轮廓与台锯喉板安装区域相匹配。板体上设置一条沿锯切方向延伸的窄槽,槽缝位置对应锯片旋转平面;端部附近保留异形避让孔,用于满足锯片升降、分料刀或相关锁紧结构的空间需求。设计时并未把插入件简单做成封闭平板,而是在保证支撑面积的前提下,将必须开放的区域压缩到最小:锯片通过的位置只保留实际切缝,周边材料连续承载,工件底面经过锯片时不会出现明显悬空。
从建模思路看,这类件适合采用参数化方式建立。总长、总宽、板厚、端部圆弧半径、中央槽宽、槽长、避让孔位置以及安装边界都可以作为驱动尺寸,通过规则关系联动。当插入件用于不同规格台锯时,只需调整工作台开口尺寸、锯片直径和最大升降行程,即可重新生成喉板轮廓。槽缝宽度不应按随意间隙处理,而应结合锯片厚度、锯片摆动公差、主轴径向跳动和热膨胀余量确定;过宽会失去零间隙支撑意义,过窄则可能在锯片启动或升降时发生擦碰。
外形尺寸需要同时满足安装和使用两类边界。板厚应与工作台面保持齐平,过厚会形成凸台阻碍工件推送,过薄则可能在压紧或进料时产生挠度。长度方向要覆盖锯片前后的工件接触区,尤其在切割窄条时,材料进入锯切区前和离开锯切区后都应获得稳定支撑。宽度方向则受台锯喉板槽、导轨边和锁紧机构限制,端部圆弧不仅是外形修形,也有助于避开安装槽圆角并减少应力集中。

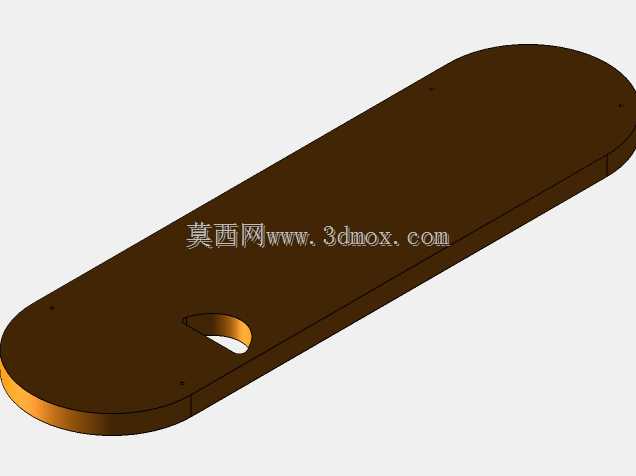

实际使用中,插入件通常先按实体板安装到工作台内,再将锯片缓慢升起切出与当前锯片精确对应的窄缝。这样形成的缝隙与锯片厚度、锯片位置高度一致,支撑边界能够紧贴切割线。对于需要使用斜切功能的台锯,还应根据锯片倾斜角度另做专用插入件;若在同一块板上反复切换直切和斜切,会扩大开口并削弱小料支撑效果。板体材料可选用耐磨、易切削且尺寸稳定的非金属板,加工时应保证平面度,避免翘曲导致工件通过时产生高度差。
该结构还需考虑排屑与维护。锯片下方不能被插入件封闭,否则锯屑堆积会影响排料和锯片散热;因此中央开槽和端部避让孔要在不牺牲支撑面的前提下,为切屑下落和锯组运动保留通道。安装固定方式应可靠且便于更换,插入件承受的主要是工件推送时的平面支撑力和边缘轻压,不需要复杂加强筋,但边缘不能有明显松动,否则裁切尺寸会受影响。
在三维建模阶段,应重点检查锯片在最高位置、最低位置以及常用切割高度下与板件的干涉关系,同时核对分料刀、护罩支架、锁紧螺钉和工作台沉台之间的空间。对于小尺寸工件,零间隙喉板能明显改善切口边缘质量;对于批量木工加工、教学实训和维修替换场景,这种参数化插入件也便于按设备型号快速派生,减少逐件测绘和重复建模工作。
