带侧提手的大容量塑料储液瓶结构

　　这款带侧置提手的塑料储液瓶，常见于车用尿素溶液、玻璃水、冷却液、散装洗涤液以及小型工业助剂的分装场景，属于典型的吹塑成型中空包装容器。从现场使用角度看，这类容器并不是单纯追求外观造型，而是要在灌装、码垛、搬运、倾倒、货架陈列和终端加注之间取得平衡。瓶体上部设置较小口径的颈部，便于配合旋盖实现密封，也能在加注时控制液流，减少倾倒过程中的飞溅；瓶口下方保留一段圆柱过渡区，可给瓶盖螺纹、封口衬垫以及自动化旋盖头留出足够的操作空间。

　　瓶身主体采用近似矩形的截面，而不是完全圆柱形态，这样的处理在仓储和运输中更有优势。矩形外轮廓能够提高纸箱或周转托盘内的空间利用率，相邻瓶体之间贴合更紧密，堆码时侧向晃动也更小。为了避免纯平面侧壁在盛装液体后出现明显鼓胀，模型在正面和侧面布置了内凹曲面与加强筋式轮廓，这些起伏并不是装饰线条，而是用来提高薄壁瓶体的抗弯刚度。吹塑件壁厚通常有限，装满液体后侧壁承受静液压强，若大面积平面缺少形状约束，容易产生鼓包、贴标不平或堆码失稳等问题。

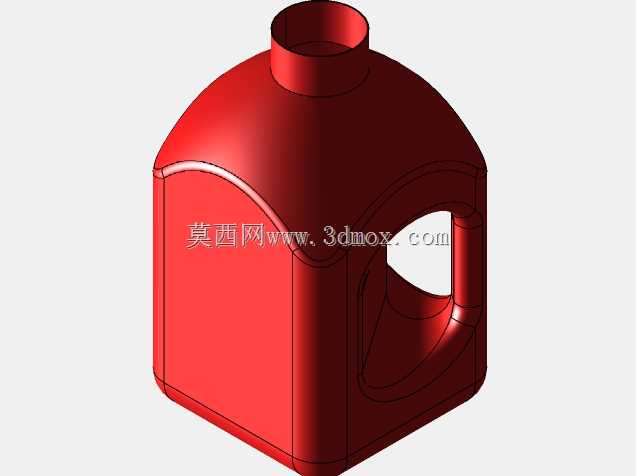

　　侧面的镂空提手是该结构的关键区域。提手孔位于瓶身中上部，靠近整体重心，使用者单手提携时手腕受力较自然；孔位周围材料连续环绕，形成封闭的承载框，搬运时载荷能够从手柄上缘向瓶肩和侧壁分散。设计时需要重点关注提手孔边缘的圆角和过渡曲面，圆角过小会在握持时产生明显压手感，也会在成型后造成局部应力集中；圆角过大则会削弱开孔区域的有效握持空间，并可能压缩内部容积。提手内侧与瓶腔之间保留实体壁厚，既保证强度，也避免液体通道在手柄位置形成过薄断面。

　　瓶肩部分从大截面瓶身向小口颈部逐步收敛，锥面过渡有利于吹塑时材料分布，也在倾倒时引导液体向瓶口汇集。瓶底采用平整承托结构，并在边缘设置局部加强轮廓，使瓶子直立放置时能够稳定接触地面或灌装线输送带。底部不是简单尖收，而是保留足够的支撑面积，这对于高速灌装线上的挡瓶、定位、贴标和装箱都很重要。若底脚接触不连续，设备输送过程中容易出现旋转、卡滞或倾倒。

　　从安装与边界条件看，这类瓶体需要同时适配灌装工位的夹持块、贴标机的侧面标签区、装箱环节的外箱尺寸以及终端用户的加注空间。瓶身正面较平整的区域适合粘贴标签，侧提手则应避开标签主要信息区，防止标签被手柄孔洞分割。整机或包装线选型时，需要确认瓶体最大宽度、厚度、高度以及提手外凸边界；输送带护栏、分瓶螺杆、夹持机械手和纸箱导向条都应按最大外轮廓预留间隙。瓶口中心相对瓶身中心的位置也会影响旋盖头和灌装嘴的对中，若自动化线体沿用其他瓶型，应重新核对护瓶板与提手避让关系。

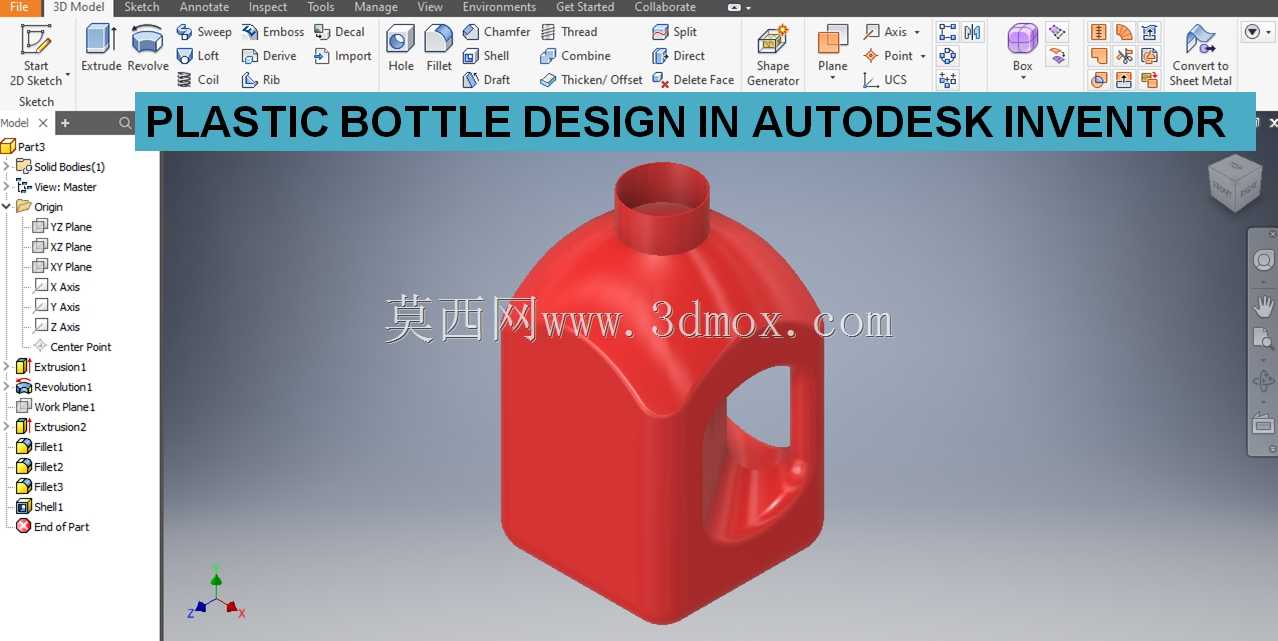

　　在结构建模过程中，瓶体外表面应保持连续光顺，尤其是瓶肩、提手孔周圈和底部转角处，不宜出现突兀折面。壁厚虽然属于成型工艺阶段重点控制的内容，但三维结构阶段仍需评估材料流向和局部拉伸关系：手柄上梁、瓶口根部和底部承压角位不能形成过薄区域；瓶身大面则可通过曲面弧度控制刚性与用料之间的平衡。对于需要进行跌落、堆码和静压考核的容器，还可在该数模基础上划分提手承载区、瓶肩过渡区和底部支撑区，进一步检查圆角半径、拔模斜度以及外轮廓对自动化包装设备的适配性。
