光固化打印机活性炭吸附过滤容器

　　光固化树脂打印过程中，液态光敏树脂在紫外曝光固化、平台升降、料槽静置以及后处理开盖阶段，都会持续释放低分子挥发性有机物，设备内部腔体如果只依靠原有被动通风路径，气味会在打印舱内积聚，并在取件、补料、清理支撑时扩散到桌面工作区。这个过滤容器就是围绕桌面级立方成型光固化设备的舱内空气循环路径做的配套结构，核心作用是承托松散颗粒活性炭，让带气味的气流在穿过碳层时完成吸附，而不是直接从设备缝隙排到室内。

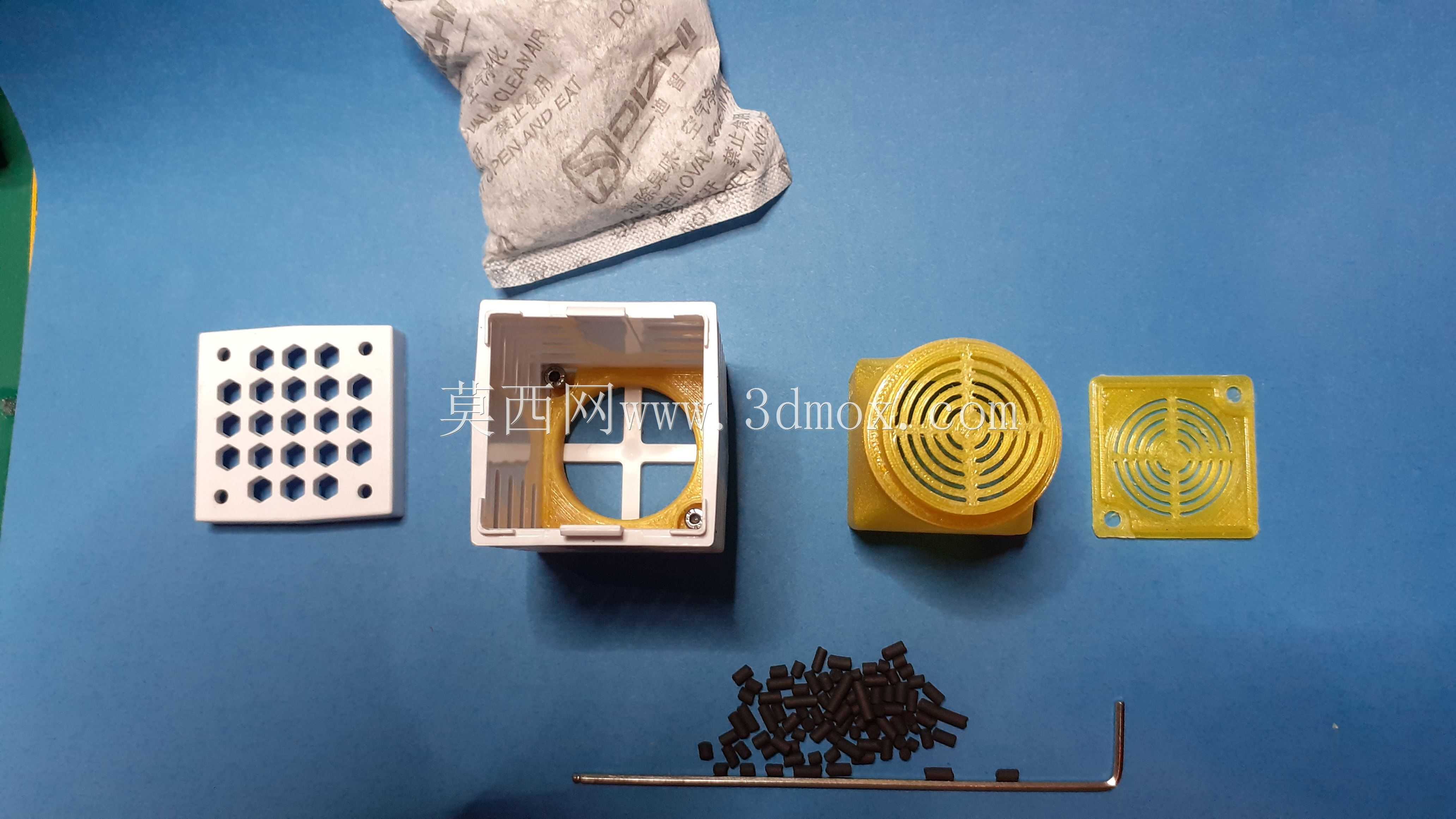

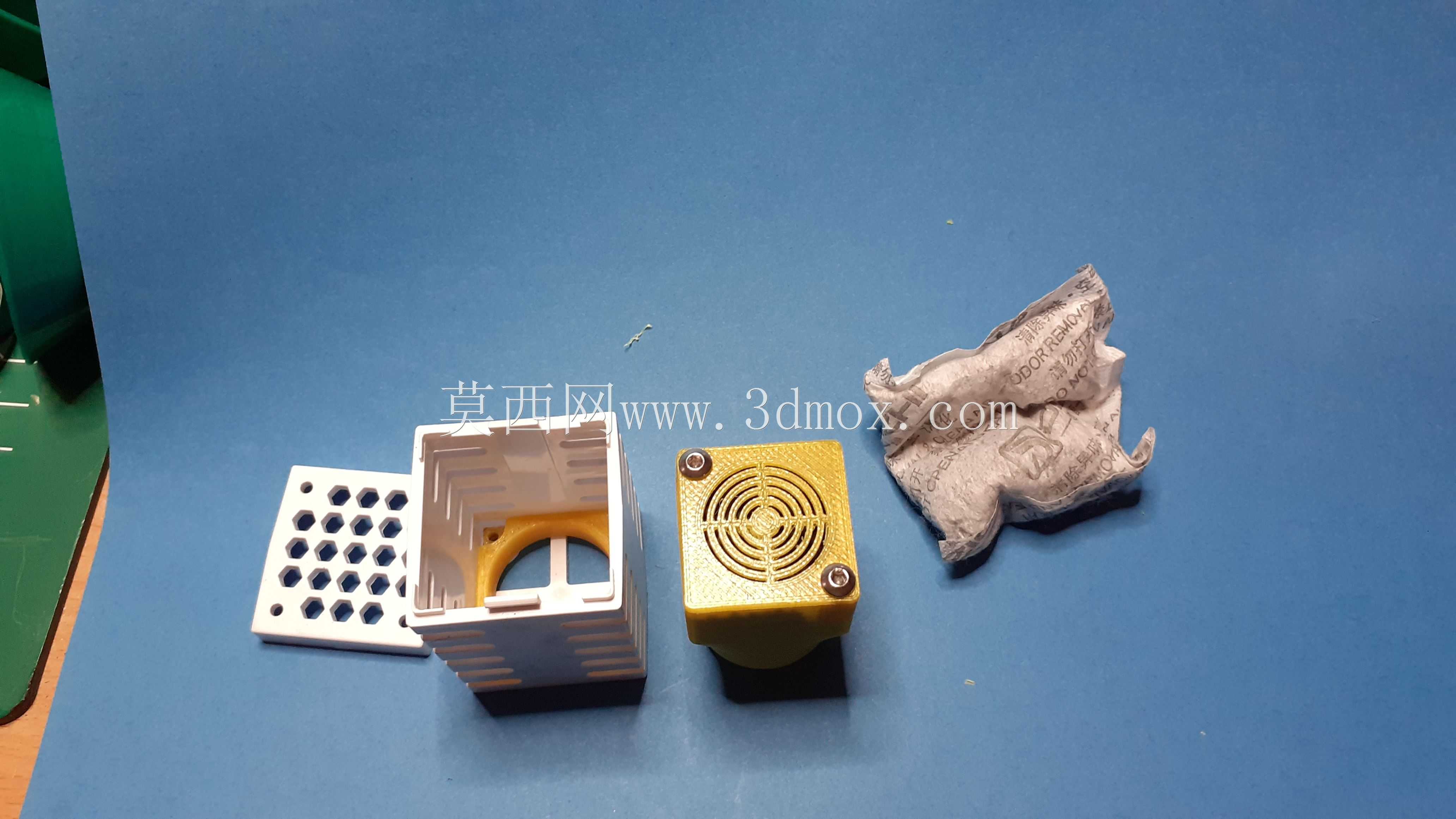

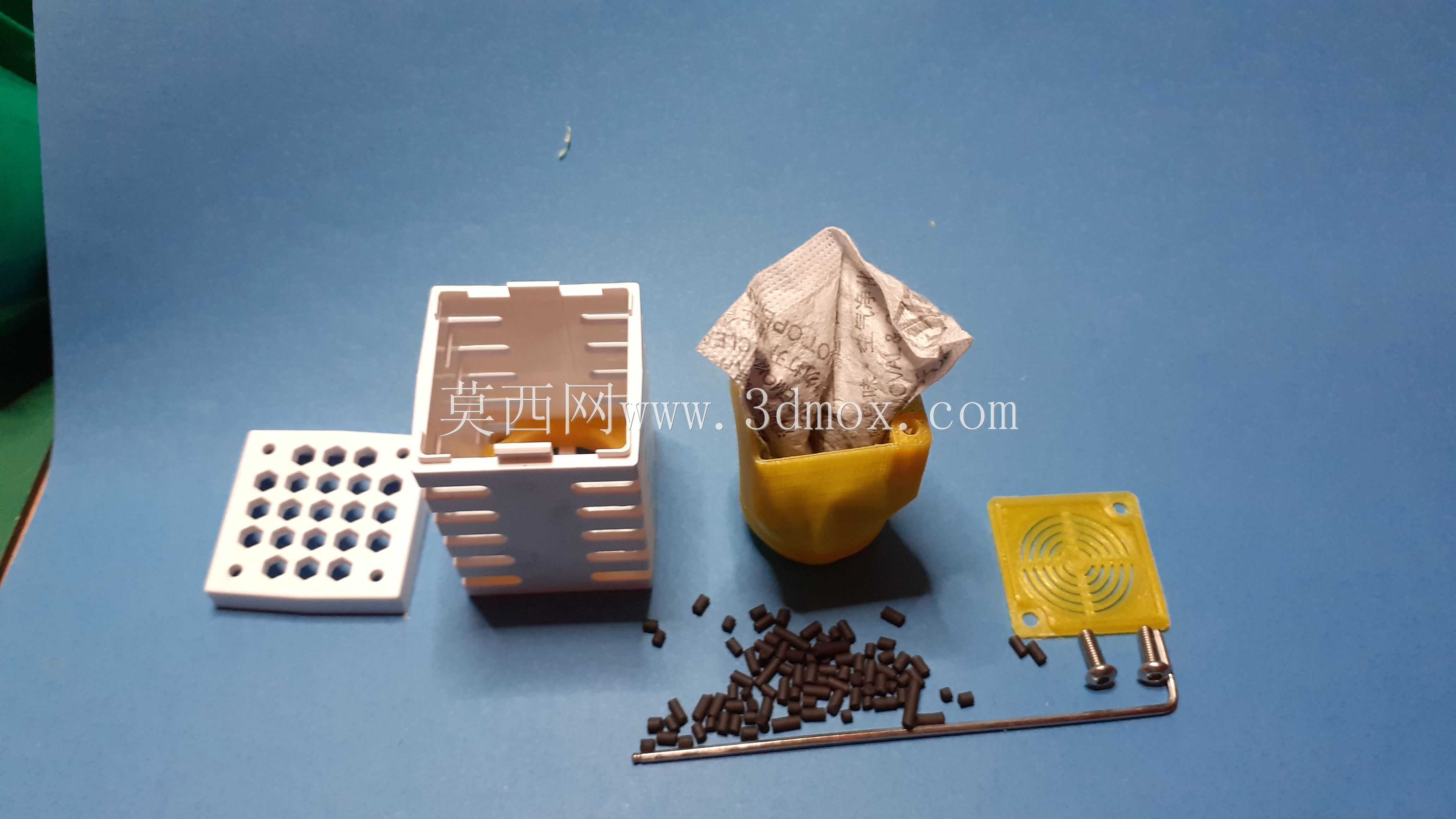

　　从现场使用逻辑看，松散碳料如果直接堆放在设备角落，会出现两个很典型的问题：一是颗粒随气流滚动、堆积到一侧，有效过滤面积大幅缩小；二是碳粉容易被气流带到光学窗口、成型平台和树脂槽附近，带来污染风险。容器采用上宽下收的斗状腔体，底部收窄后落在设备安装基座上，上部方形盖板覆盖整个碳料填充区，盖板表面布置同心环形通风格栅，格栅缝隙既保证气流可以均匀进入碳层，又把碳颗粒限制在腔体内部，避免碳料随循环风窜出。环形格栅的排布没有采用大面积开孔，而是用多圈窄缝控制通气截面，这样气流不会只从阻力最小的中心位置短路通过，边缘区域的碳料也能参与吸附，碳层利用率比单一大开孔结构更稳定。

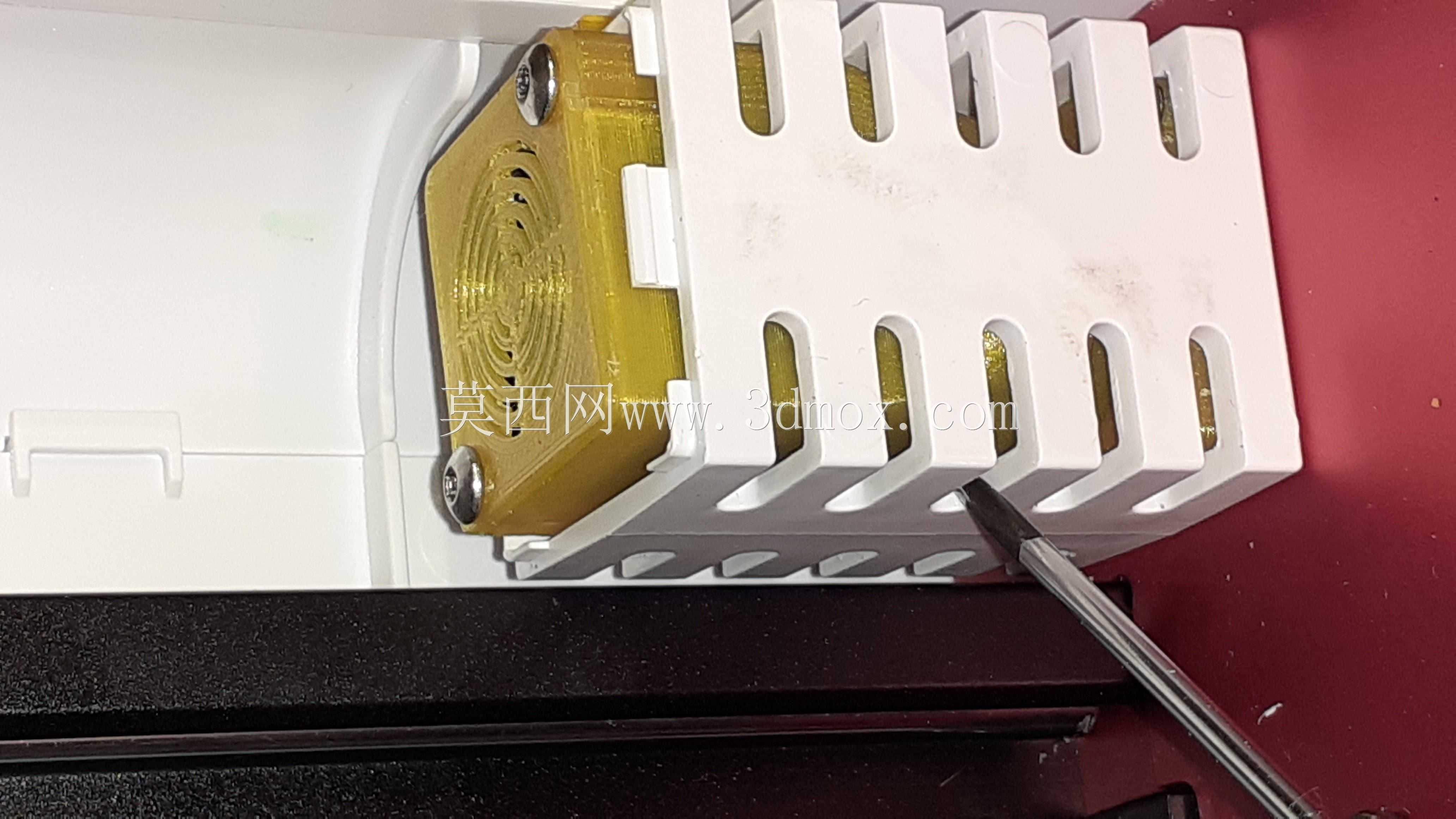

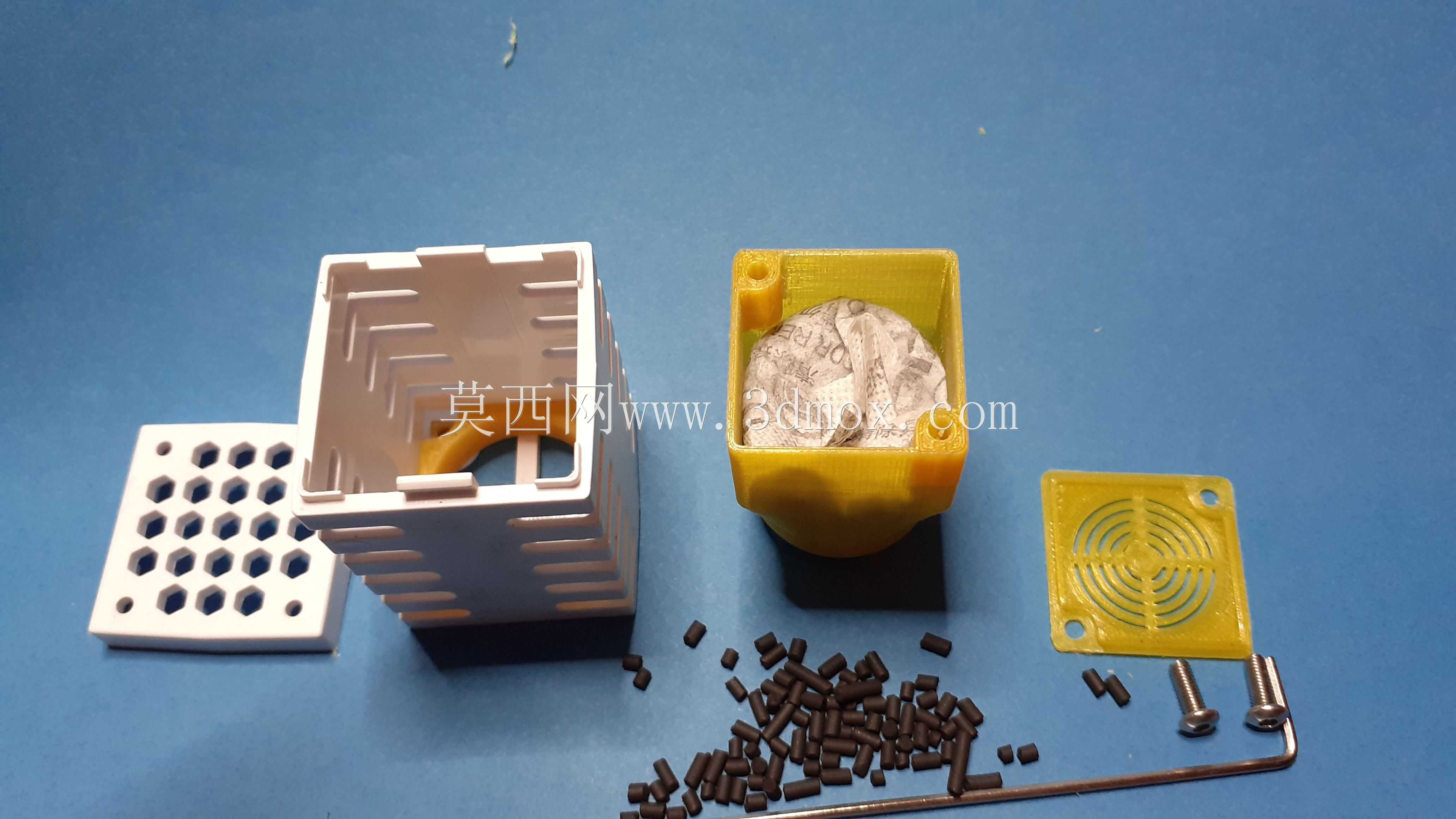

　　外形上，容器主体为方形截面向下过渡到锥斗的组合结构，上部方形轮廓与光固化打印机内部舱体的方正空间匹配，能够在不干涉Z轴升降行程、不遮挡成型幅面的前提下，把可用填充容积尽量做大。下部锥段不是单纯的造型变化，它承担两个结构功能：一方面把上部碳料的重量向中心收拢，降低底部支撑面的偏载；另一方面让腔体侧壁形成斜向导风面，气流从顶部格栅进入后，在锥段内形成更充分的折返路径，延长气味分子与活性炭颗粒的接触时间。底部浅色基座带安装耳和固定孔，安装耳向外伸出，孔位对应设备内部可用固定点，装配时不需要对打印机主体做大面积改造，通过紧固件即可把容器锁定在指定位置，防止设备搬运、平台振动时容器移位。

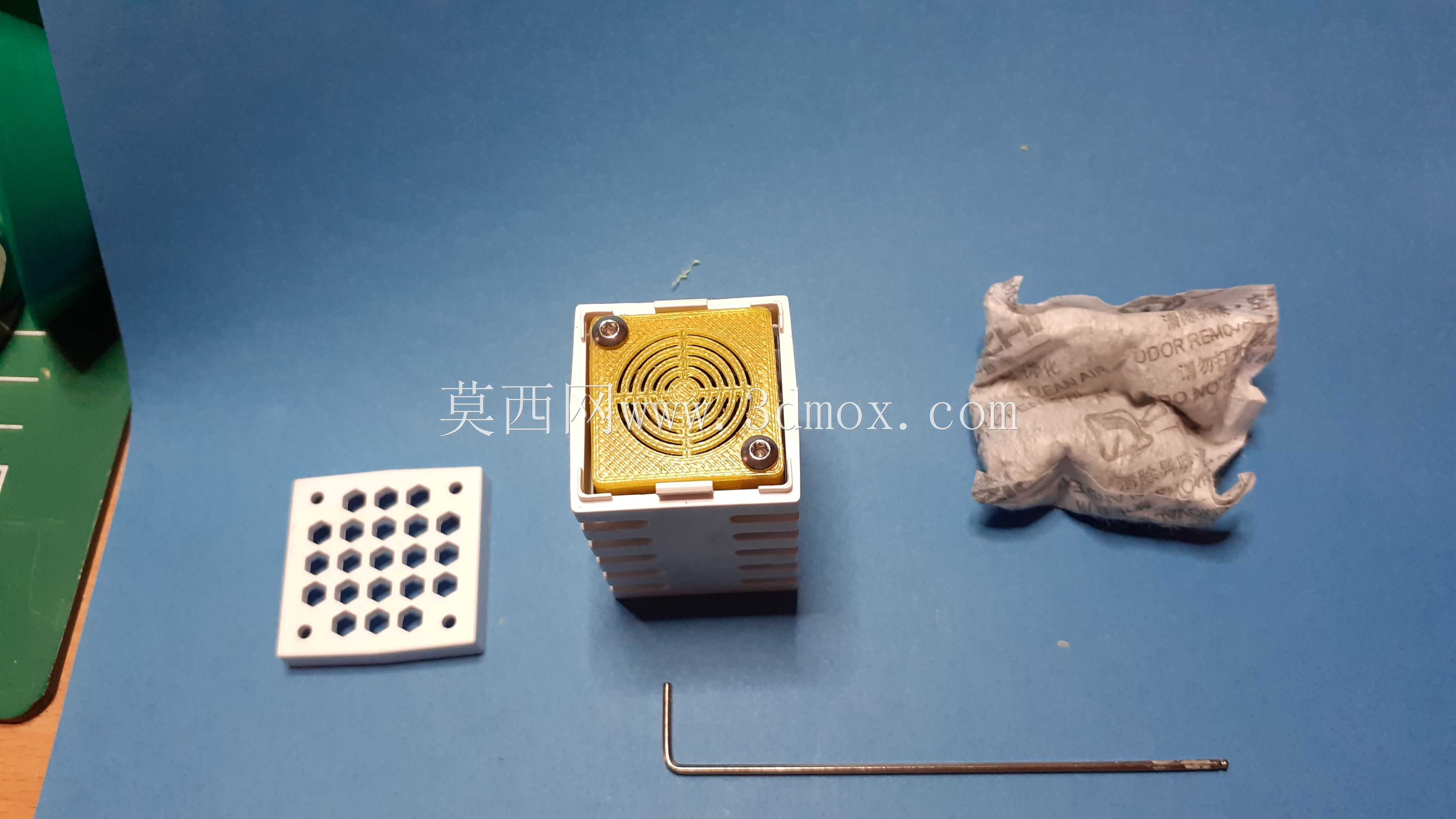

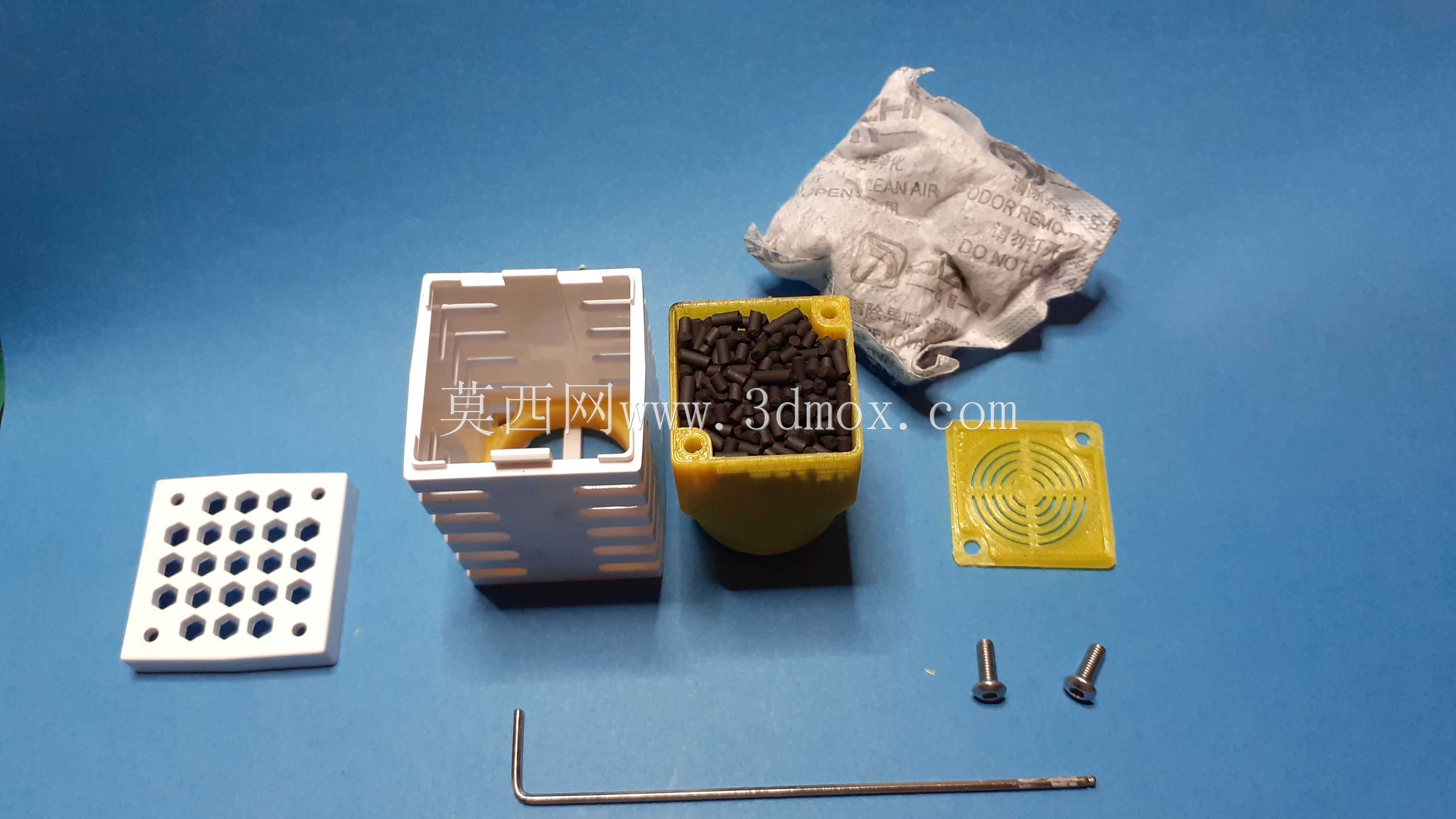

　　设计时需要重点控制几个边界。第一是顶部盖板与成型运动部件的安全间距，盖板位于舱内上部，其外轮廓高度不能侵入平台最高位的运动包络，四角的沉孔用于盖板与下部容器连接，沉孔头部不能凸起于格栅平面，避免形成干涉高点。第二是通气面积与碳层阻力的平衡，格栅缝隙过密会导致循环风量下降，舱内空气交换变慢；缝隙过大则无法有效阻挡碳颗粒，还会让碳粉外溢，同心环缝的宽度按颗粒碳的常规粒径选取，兼顾通风和拦料。第三是容器壁厚与填充重量，活性炭堆积密度不高，但满料状态下长期放置仍会对底部基座形成持续载荷，锥段与底部法兰连接处需要保留足够壁厚，安装耳位置做局部加强，避免拧紧固定件时出现应力发白或开裂。第四是维护边界，活性炭吸附饱和后需要更换或晾晒再生，上部盖板采用可拆卸连接方式，松开四角紧固件即可打开填充口，倒出旧碳、补充新碳时不需要把整个容器从设备上拆除，日常维护路径比较短。

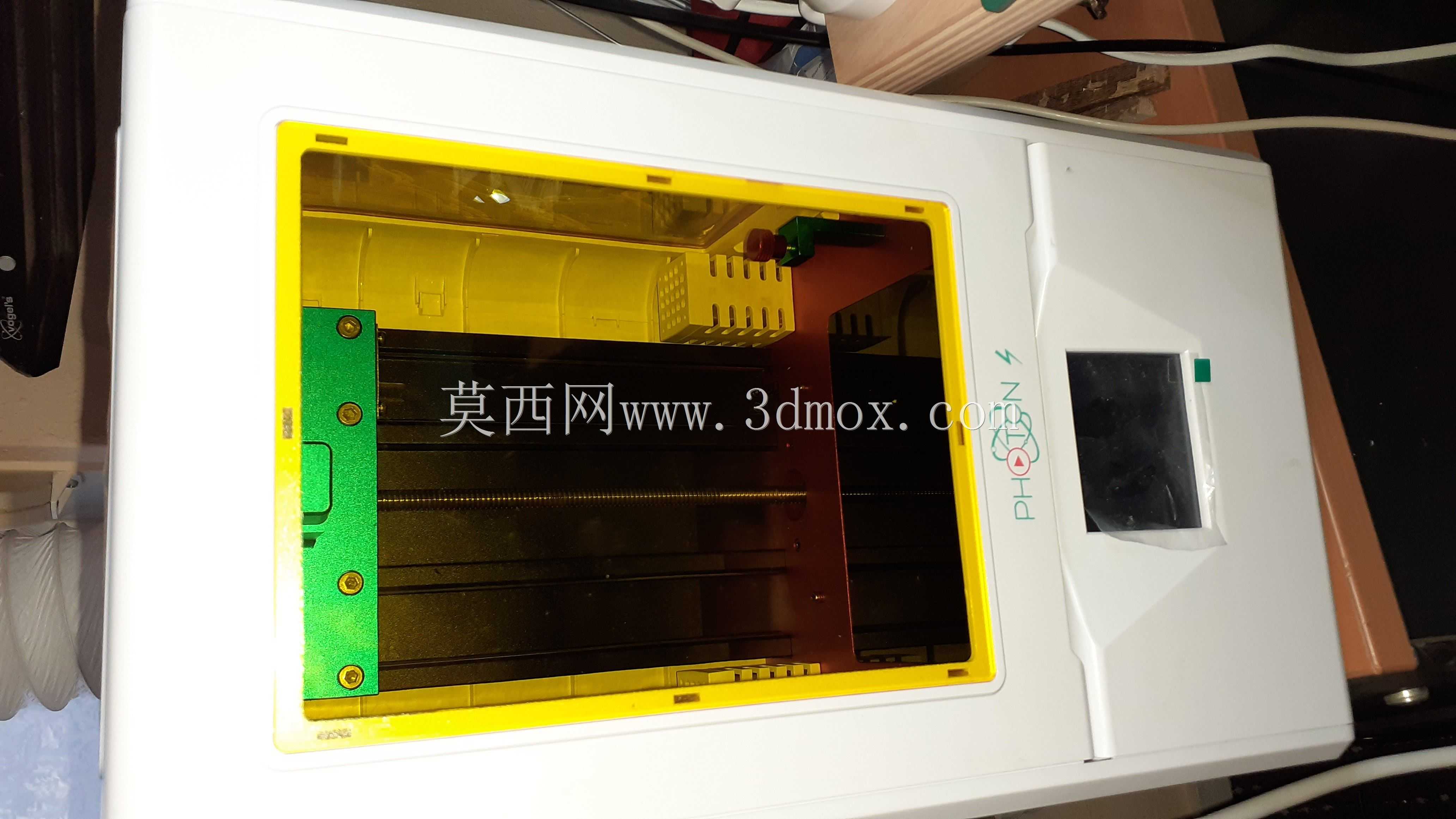

　　在实际打印工况里，容器放置位置需要避开树脂滴落路径，同时尽量处于舱内空气流动的经过区域。设备加热或曝光产生的轻微温升会带动腔体内空气向上流动，带气味的气流经过顶部格栅进入碳层，在斗状腔体内穿过多孔碳料后再从容器周边回路回到舱内，形成被动吸附循环。相比把活性炭装在简易布袋里的做法，硬质容器能够维持稳定的碳层形状，不会因为袋子塌陷导致气流通道堵死，也不会出现胶带封口脱落、碳料洒落到舱底的情况。对于桌面打印环境，这种结构尤其适合长时间连续打印场景：单次十小时以上的成型过程中，树脂气味释放持续而缓慢，稳定的碳层通路可以让舱内空气反复经过吸附材料，降低开盖取件时的异味冲击。

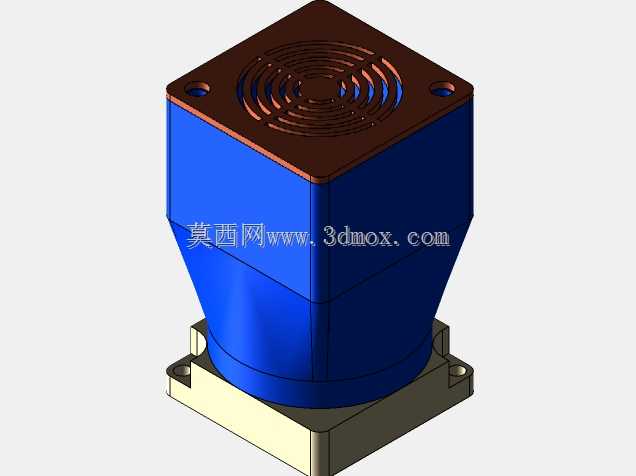

　　结构建模时，上部方腔、锥斗过渡段和底部安装基座适合分特征构建：先按设备内部可用空间确定方形外轮廓和总高，再用放样特征完成方腔到锥段的过渡，保证侧壁曲面连续、拔模方向合理，后续若采用3D打印制作，锥段外壁无需额外支撑即可成型；顶部盖板单独建模，环形格栅通过阵列切除生成，四角沉孔与容器本体连接柱对应；底部安装耳的孔距需结合实际设备固定点复核，安装面保持平整，使容器装配后处于竖直状态，碳料填充后不会因底面倾斜而偏堆。整个结构没有复杂运动件，核心在于气流路径、碳料容纳和安装边界的协调，适合作为光固化设备舱内异味治理的配套功能件使用。
