水冷3D打印机用BL触摸调平传感组件

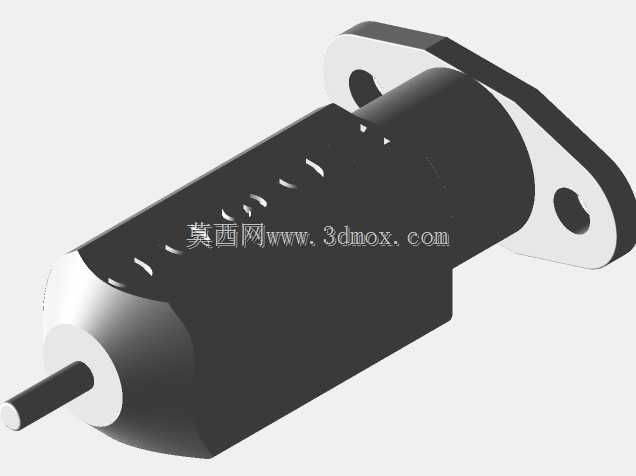

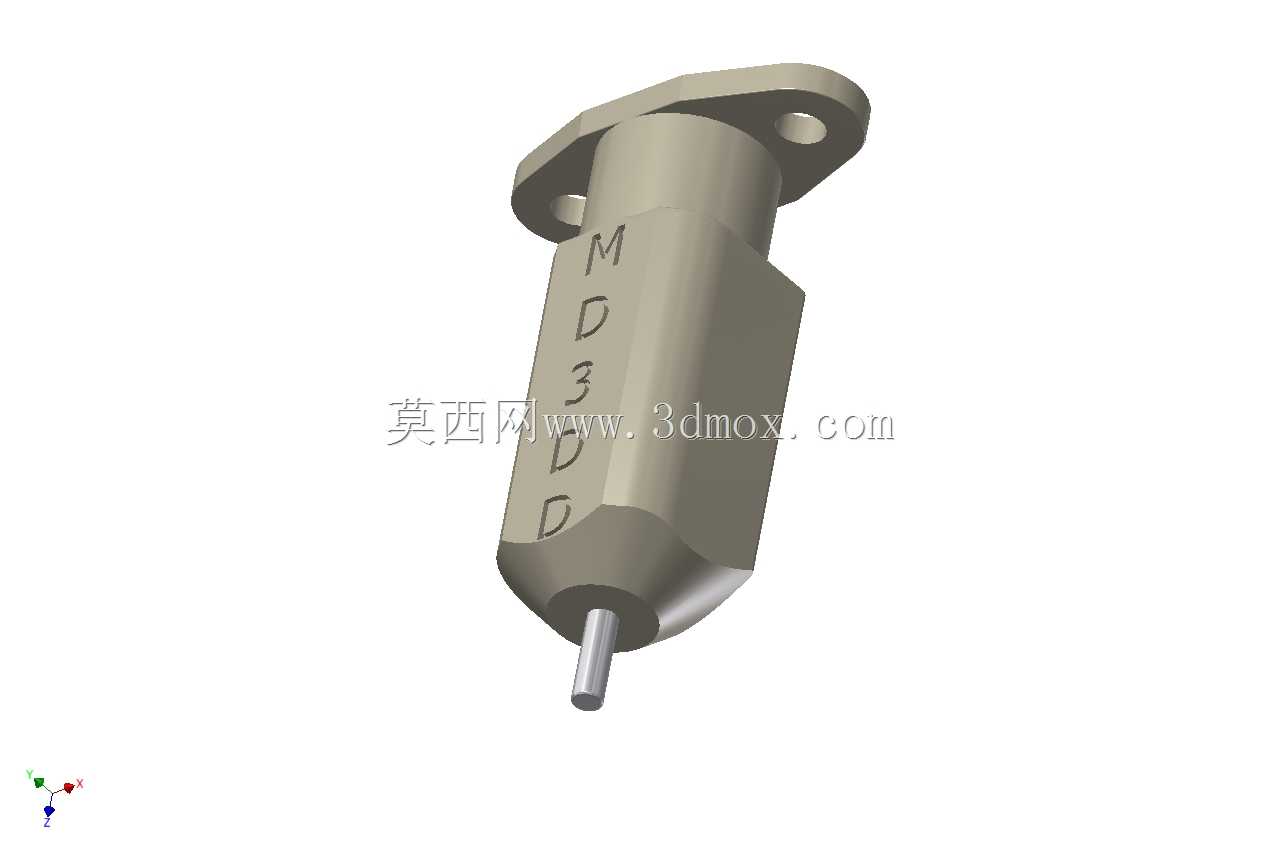

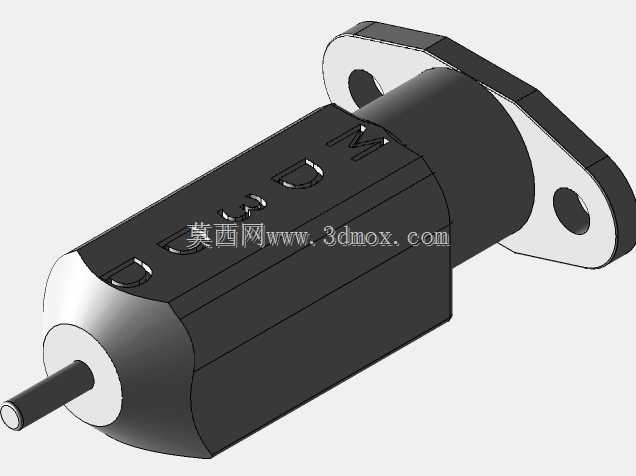

这款组件是面向水冷式熔融沉积3D打印机开发的床面自动调平触控部件，核心作用是在打印作业启动前，精准探测打印平台不同点位的实际高度差，为控制系统输出补偿参数，彻底解决手动调平耗时久、精度差、首层附着失败率高的痛点，适配大尺寸水冷高温打印场景，尤其适合打印工程类耗材、长时间连续作业的设备使用。从功能特性来看，该组件采用接触式触控探测逻辑，探针伸出后接触打印平台瞬间即可触发高度信号，探测重复精度可达微米级，不会对打印平台表面造成划伤，也不会受平台材质、颜色、透光性的干扰，相比非接触式的电容、光电探测方案，在水冷打印的高温、潮湿工况下稳定性更强，不会因为环境温湿度波动出现探测漂移。设计思路上，整体采用一体化柱式主体结构，顶部设置带双安装孔的法兰固定边，可直接固定在打印头的侧方安装位，安装时无需额外设计复杂转接件，主体侧面做了平面切边处理，既可以防止安装后组件发生周向转动，也预留了走线的贴合空间，探针从主体底部中心伸出，探测行程覆盖常规打印平台的高度差范围，主体外壳做了圆角过渡处理，避免打印过程中剐蹭到已打印的模型结构。从安装边界来看，主体柱身直径适配常规挤出头侧装位的安装空间，顶部法兰的孔距符合主流3D打印机的 effector 安装标准，整体轴向长度控制在不干涉打印头最大行程的范围内，安装后探针的最低点略低于喷嘴初始高度，探测时探针先接触平台，触发后自动回缩，不会在打印过程中触碰打印件或平台。在实际应用中，该组件可以配合设备的自动调平固件，实现多点位网格探测，自动生成平台高度补偿矩阵，哪怕平台存在轻微的形变、倾斜，也能通过实时Z轴补偿保证首层打印的线宽均匀，大幅提升水冷3D打印机的打印成功率，降低操作人员的调平工作量，尤其适合批量打印、无人值守的连续生产场景使用。
