曲柄式材料抗拉强度拉力测试台

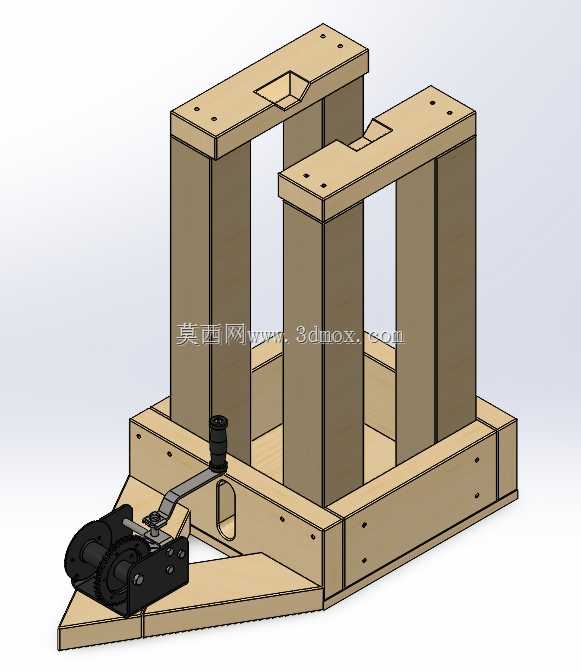

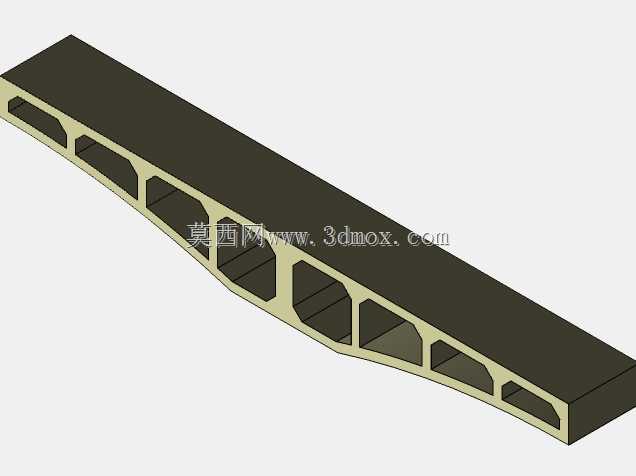

　　这套拉力测试装置围绕材料抗拉强度检测这一基础试验需求展开，核心思路是用曲柄连杆机构把手动输入的旋转运动转化为沿试件轴线方向的直线拉伸位移，再配合称重传感器读取试件所受拉力，从而在低成本条件下完成条状、丝状、片状试样的拉伸破坏试验。装置整体采用框架式承载结构，底部为一块带斜向延伸段的平板底座，底座上竖立两组门式立柱框架，每组框架由两根竖向支撑柱和顶部横梁组成，横梁上开设定位槽与安装孔，用于固定导向件、限位块或辅助压块。底座前端斜板区域集中布置动力与测量组件，包括手摇曲柄、连杆、力传感器以及试样夹持端，拉伸载荷沿底座平面方向传递，框架主要承担反力与导向功能。

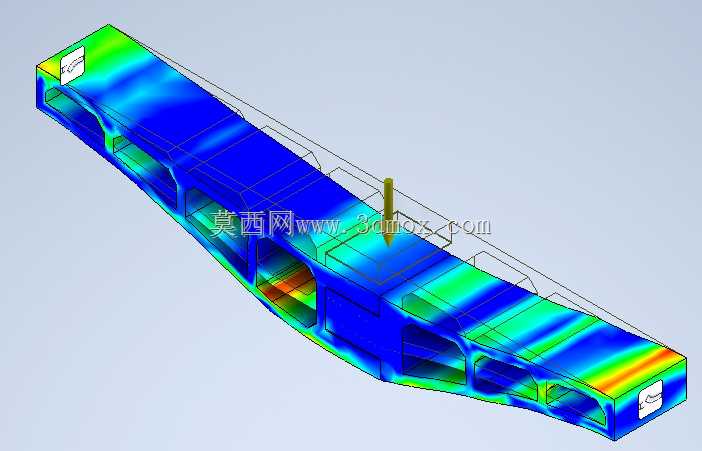

　　从受力路径看，操作人员转动曲柄后，曲柄销带动连杆做平面运动，连杆另一端推动滑块或夹持座沿导向方向移动，试件被两端夹具固定后随夹持座位移而受拉；传感器串联在拉力传递链中，直接承受轴向载荷，输出信号可外接显示或采集模块读取力值。这种布置的优点是结构直观、制造成本低、不需要液压站或伺服电机即可获得较大的机械增益，适合教学实验、材料挑战赛、工坊自制以及小批量试样的快速比对测试。曲柄机构在拉伸过程中具有位移放大与力臂变化特性，靠近死点位置时可获得较大的输出力，设计时需要结合试件预期破断力核算连杆强度、销轴剪切面以及夹持座的刚度，避免弹性变形过大影响力值读数。

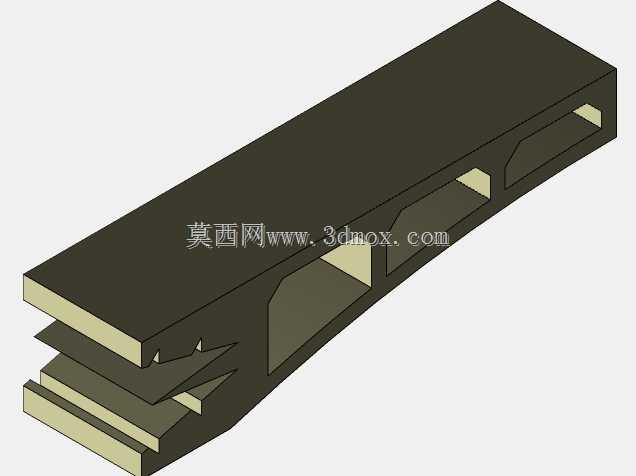

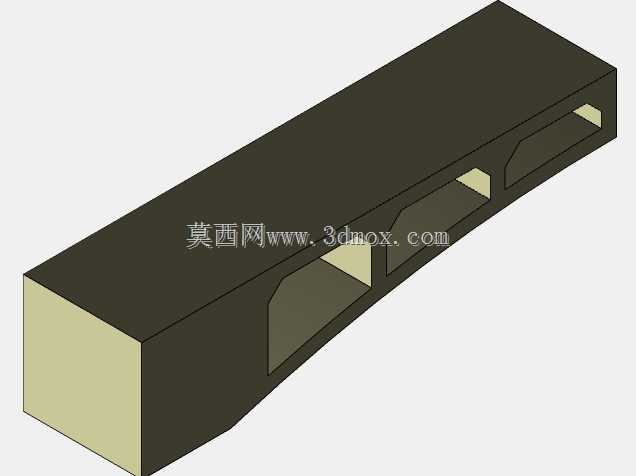

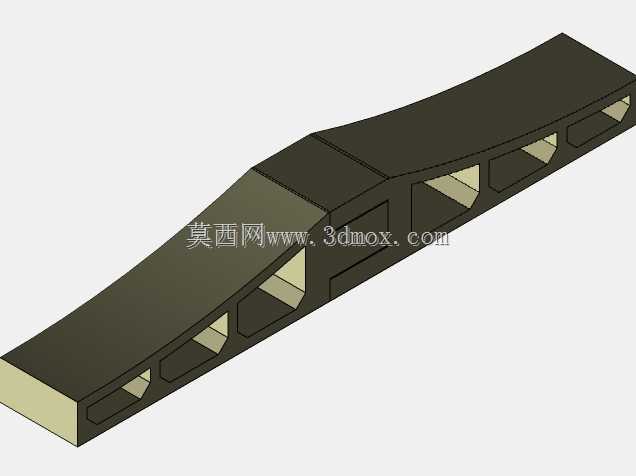

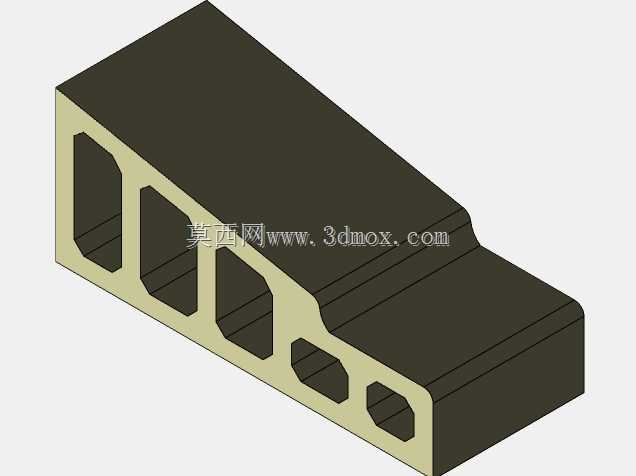

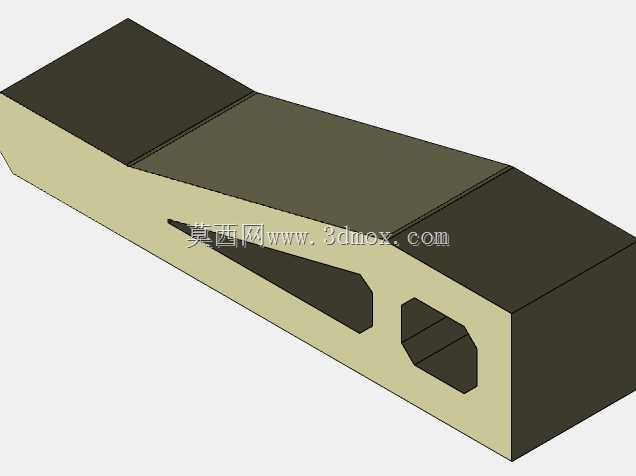

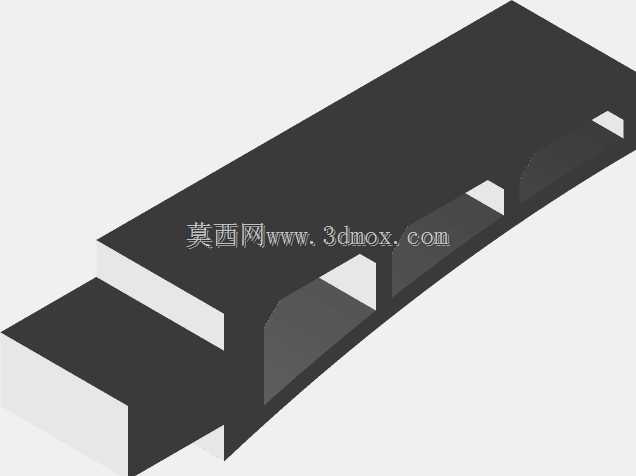

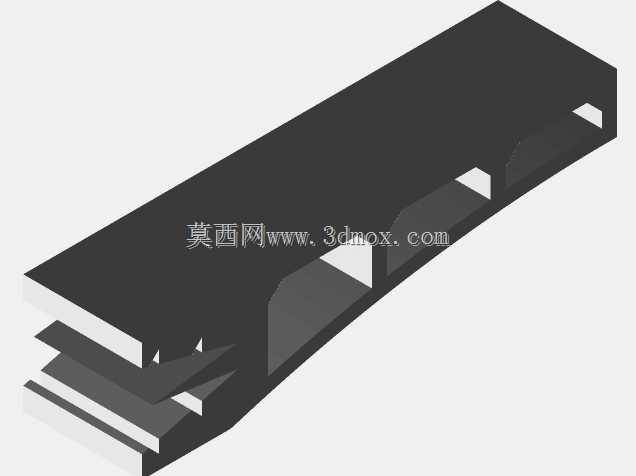

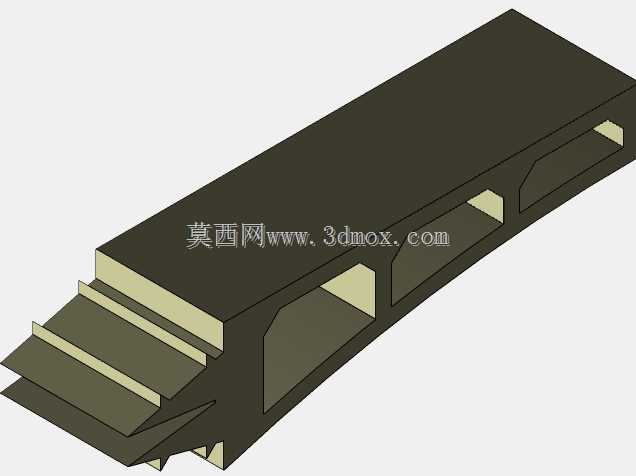

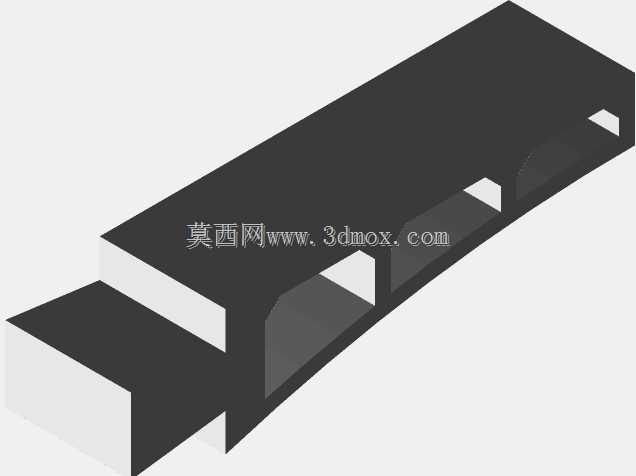

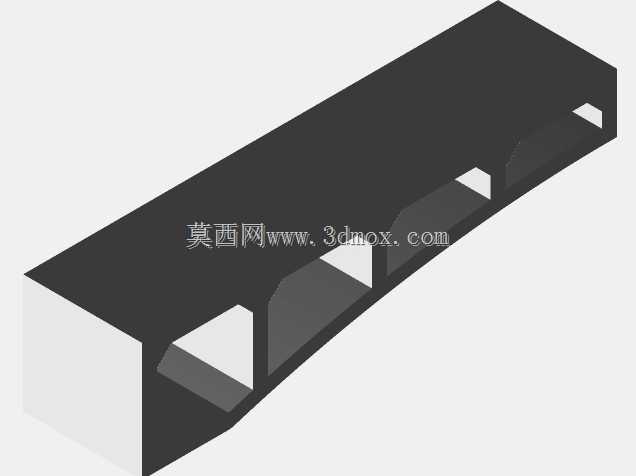

　　框架部分采用板式拼装思路，立柱与横梁之间通过螺钉或榫槽定位连接，底座板承担整体安装基准。竖向立柱之间留有较大中空区域，既减轻重量，也方便观察内部连杆运动、布置导线以及清理试验碎屑。顶部横梁的开槽结构可作为可调限位或上夹持点的安装界面，当测试不同长度试样时，可通过更换孔位、增加垫块或调整夹具位置来改变有效拉伸行程。底座前端的三角形斜板加强了曲柄安装区的局部刚性，使手动力输入点与传感器受力点尽量落在同一平面内，降低附加弯矩对测量结果的干扰。

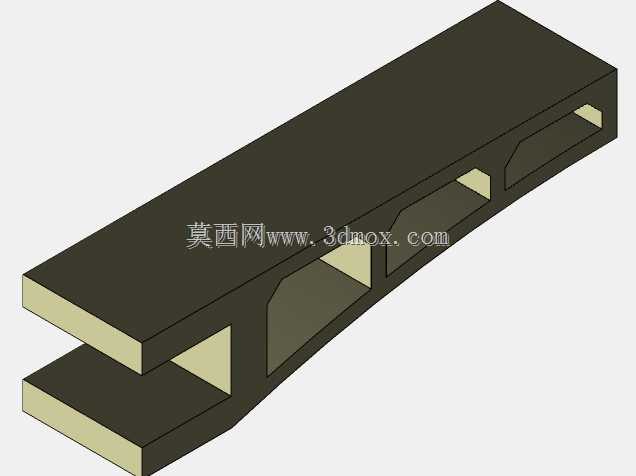

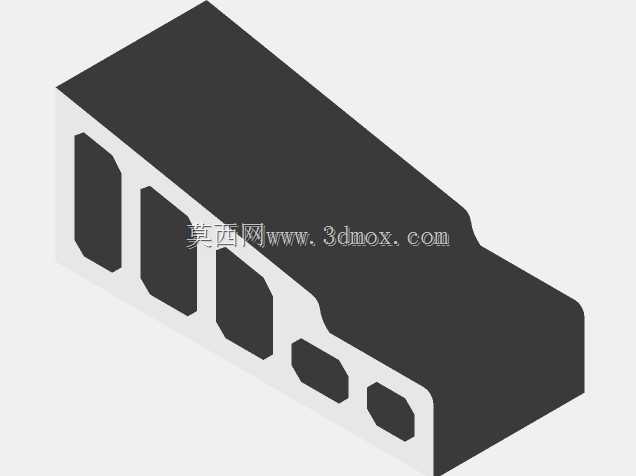

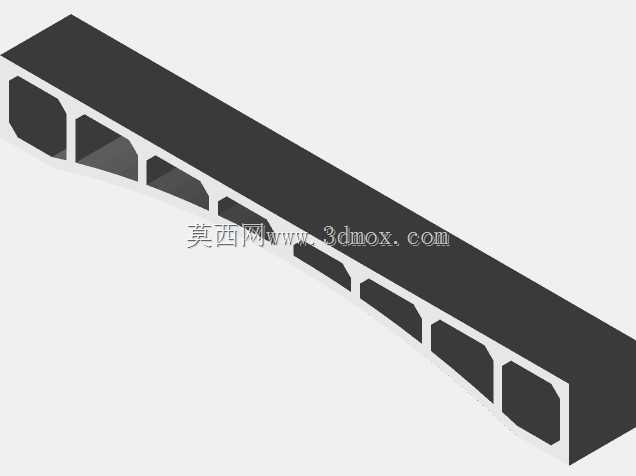

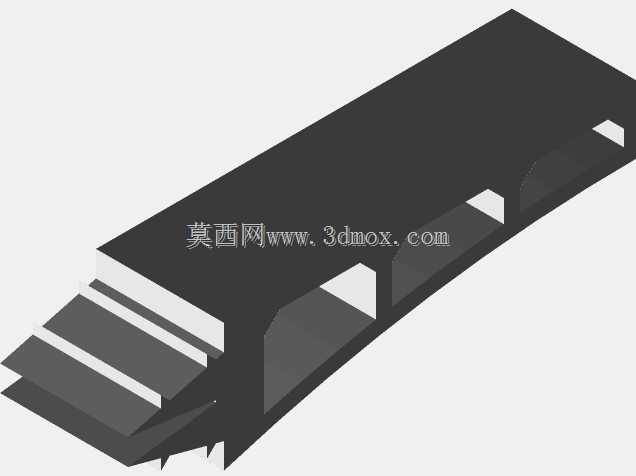

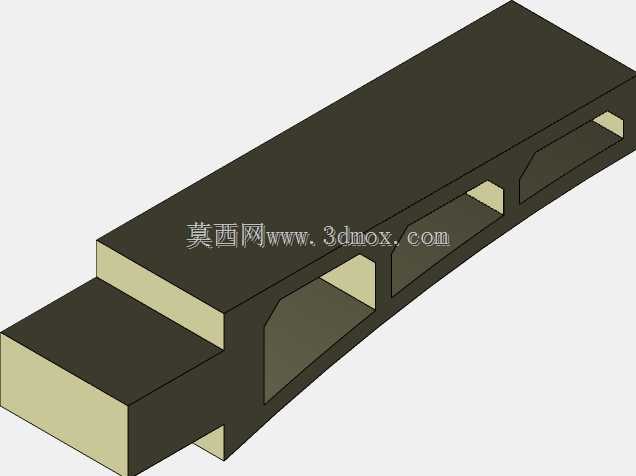

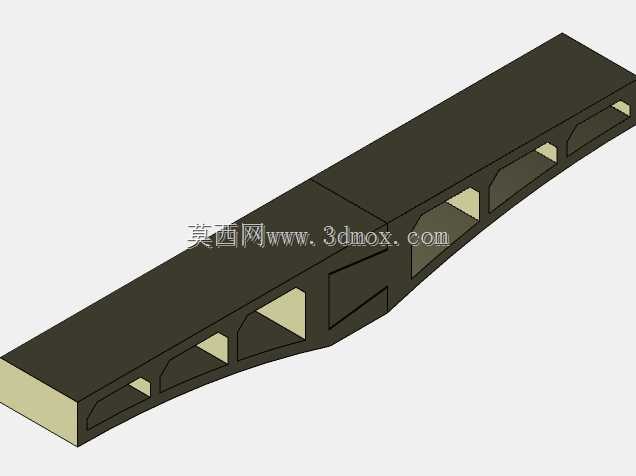

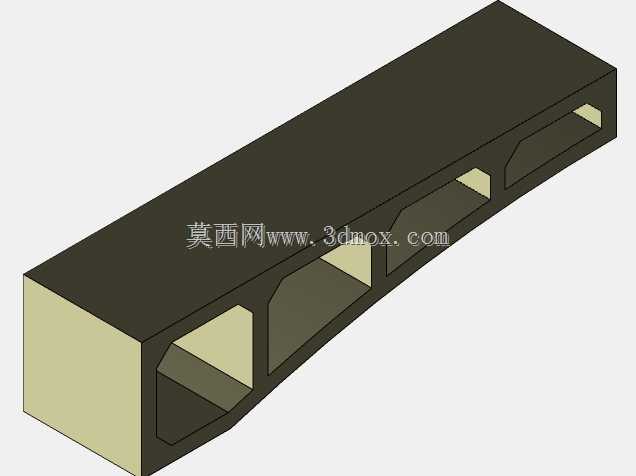

　　实际使用场景中，这类装置常用于塑料条、木板条、3D打印件、纤维绳、金属丝、粘接接头以及小型结构件的极限拉力评估。试件两端需要根据材料形态选择夹块、销孔、缠绕轮或压板夹具：脆性片状材料适合用带防滑纹的压板夹持，柔性绳带可通过销轴缠绕固定，带孔试样则直接用销轴连接。建模时应重点保证夹持中心线、传感器轴线和连杆输出方向共线，任何偏心都会引入弯曲应力，使读数偏离真实轴向拉力。夹具接触面可增加滚花、橡胶垫或可更换钳口，以适应不同摩擦系数的试样，并防止拉伸过程中打滑。

　　外形与安装边界方面，装置呈低重心台式布局，底座长宽方向决定操作空间，两组门式框架形成主要高度轮廓；曲柄位于前侧，操作时需要在手柄回转半径外预留手部活动空间，传感器与显示模块之间应预留走线槽。底部平板可通过地脚螺钉固定在实验台或木质工作台面上，以抵抗手摇时的倾覆力矩和水平反力。若用于频繁测试，建议在底座下方增加防滑垫或配重，并在曲柄附近设置行程限位，避免机构越过死点造成反向冲击。三维建模过程中需逐一核对曲柄销、连杆两端关节、夹持座滑动面和框架连接孔的配合关系，保证运动包络不与立柱、横梁发生干涉；同时对传感器安装座做局部加厚，确保力值传递路径短、刚性足、变形可控。
