立式手动液压千斤顶承载顶升结构

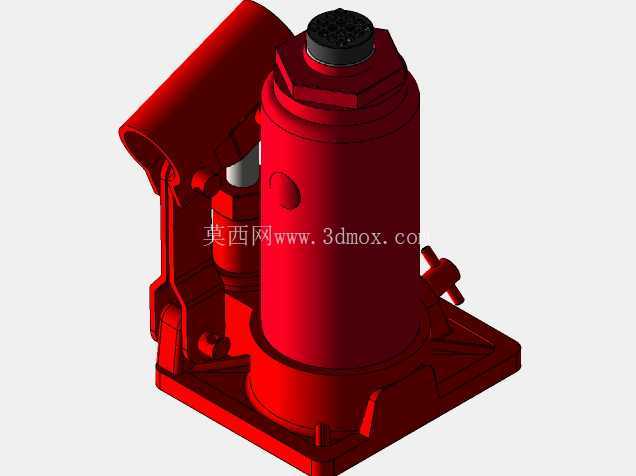

　　该三维结构呈现的是一款立式手动液压千斤顶，主体由红色涂装的液压缸、底座、泵体、摇臂连接座、顶部承载帽、放油阀及储油相关结构组成。它在设备维修、车辆底盘作业、机械装配、工装调整和短距离重物支撑场景中较为常见，核心作用是把人工往复施力转化为高压油液能量，再通过柱塞顶升形成较大的垂直承载能力。

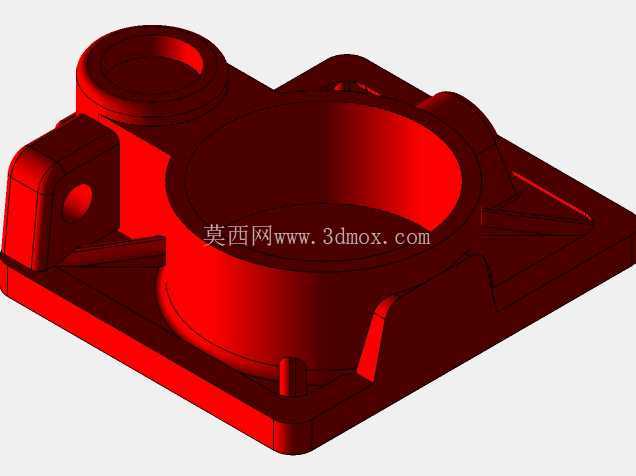

　　从实际使用边界看，这类工具并不适合长时间作为永久支撑件，而是用于短时抬升、对位和检修。作业时，底座需要落在平整、坚硬且具有足够承压面积的地面或垫板上，避免偏载、软地基下沉和侧向力。顶部承载帽与被顶物接触区域应尽量保持同轴，载荷中心线需要穿过液压缸轴线，偏置会使柱塞承受弯矩，进而造成密封件偏磨、缸口导向异常甚至卡滞。模型中宽大的方形底板为稳定性提供了结构基础，设计时需要关注底板厚度、加强筋分布以及与缸筒连接处的过渡圆角，这些位置在满载时会承受明显的弯曲和焊接或铸造应力。

　　液压缸部分是整个产品的功能核心。外部筒体承担储油、承压和安装连接作用，内部柱塞在油压作用下上升。顶部黑色承载件用于接触被顶升物体，其直径和端面形状直接影响接触压强与防滑性能。工程建模时，柱塞行程、最低高度、最高顶升高度和承载帽厚度需要一起校核：最低高度决定设备能否塞入车辆底盘或设备下方的狭小空间，最高高度决定有效抬升范围，伸出过长则会降低稳定性并增加导向段压力。对于维修类应用，通常还需要配合安全支架使用，千斤顶完成抬升后由刚性支架承担持续载荷，液压系统只负责升降过程。

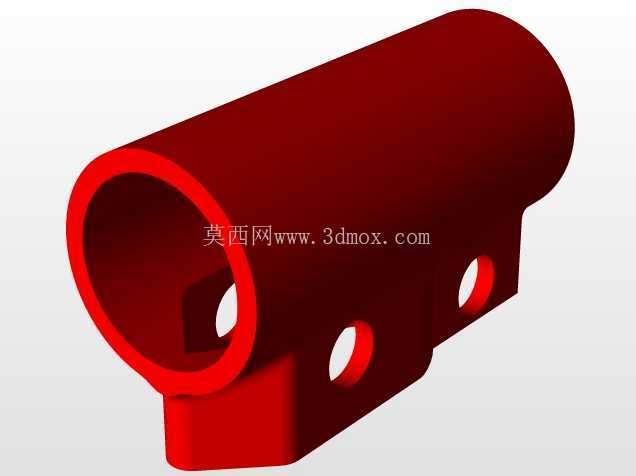

　　手动泵机构位于缸体侧部，摇臂安装位置、泵腔、连杆和单向阀区域共同构成增压回路。操作人员通过压动手柄，使小泵腔内的油液经单向阀进入主缸，反复循环后推动柱塞上升。模型侧面的小阀件对应放油控制，旋松后油液在载荷作用下回流，柱塞缓慢下降。结构设计中，下降速度必须可控，阀口通径、螺纹行程和回油通道需要匹配，过快下降会带来冲击风险。泵体与主缸之间的连接管路虽然在外观上可能被外壳遮挡，但在三维设计中应保留合理的内部通道或装配空间，避免后期出现干涉、排气困难和维修不可达的问题。

　　外形尺寸方面，立式千斤顶的占地轮廓主要由底座决定，高度方向则受闭合高度、缸筒长度和柱塞行程影响。底座四边外伸能够降低倾覆趋势，但外形过大会影响在狭窄工位中的放入；缸筒直径与额定载荷、工作压力和安全系数相关，不能只按外观比例确定。搬运结构、手柄铰接点和侧面阀门的操作空间也需要纳入布置，尤其在车辆底部使用时，摇臂需要有足够摆动角度，不能被地面、车轮或设备横梁阻挡。

　　建模思路上，应先建立载荷中心线和底座基准面，再确定主缸、柱塞、泵体和摇臂轴线的相对位置。缸体外部的圆弧凸台、加强筋和安装面可通过拉伸、旋转与圆角特征组合完成；底板筋板要避免尖角交汇，以减少应力集中。顶部承载帽可单独拆分为装配零件，便于后续根据不同接触工况更换防滑垫或加高座。侧泵、阀门和手柄连接座应保留真实装配间隙，不能把运动件与固定件建成一体。对于结构评审而言，还需要检查柱塞全行程状态下顶部剩余导向长度、底座接触面积、摇臂极限摆动位置以及人体操作姿态，这些因素比单纯外观还原更能决定模型的工程参考价值。

　　在车间和维修现场，这类千斤顶常与垫块、安全马凳、撬棒和定位工装配合使用。设计时若能把承载面防滑、底座加强、阀门防误触、手柄收纳和泵体防护一并考虑，产品在频繁搬运、油污环境和重载循环下会具有更好的可靠性。
