ArduinoUno开发板镂空固定托架

　　这套托架结构面向Arduino Uno开源开发板的嵌入式安装场景，常见于教学实验台、小型自动化控制箱、创客项目样机、桌面型测控装置以及非标设备的电控单元布设环节。现场调试时，开发板直接散落在台面或柜内很容易被导线拉扯、被金属碎屑短接，也会在设备搬运过程中发生磕碰；该托架把电路板约束在确定位置，让USB接口、电源插座、排针接线区都保持可操作空间，同时减少板底与安装面的直接接触。

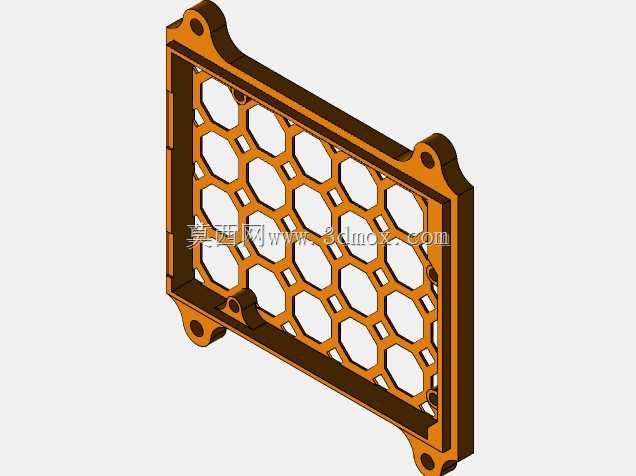

　　从结构上看，主体采用矩形围框形式，四周保留立边，形成容纳开发板的浅槽。围框内侧对应板边设置限位与承托结构，电路板放入后不会在平面内自由窜动；四角延伸出带孔安装耳，孔位用于穿入螺钉，将整个托架固定到亚克力面板、铝型材横梁、设备背板或3D打印机架上。安装耳与主框之间做了加宽过渡，避免锁紧螺钉时局部应力集中，也让薄壁件在反复拆装后不易断裂。

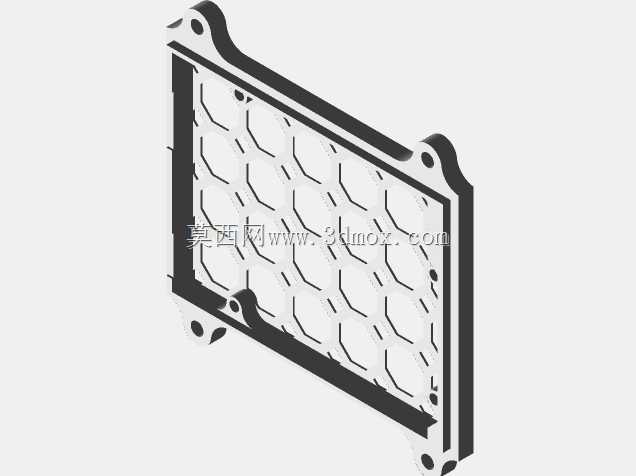

　　托架正面大面积采用六边形蜂窝镂空，这并不是单纯的外观处理。蜂窝网格在有限壁厚下提高了平面抗弯刚度，使托架不易翘曲；同时镂空区域露出开发板背面，便于观察焊点、散热以及排查接线。对于发热相对明显的稳压芯片、USB接口附近区域，开放网格能够形成自然对流，避免封闭盒体造成热量积聚。网格筋条连续分布，既保留支撑强度，又控制材料消耗，适合采用熔融沉积成型方式制作。

　　建模时需要优先核对开发板的安装边界。Arduino Uno的板宽、板长、四角圆角以及安装孔位置都应作为草图基准，托架内框不能按名义尺寸零间隙配合，需要预留装配公差，保证电路板能够顺利放入并取出。围框高度应低于板上较高元件的顶部，避免干涉电容、接口和排针；侧边在USB、直流电源插座、串口连接位置应留出插拔空间，不能让立边挡住线缆接头。底部承托筋不宜满铺，应避开板底突出焊点和元件，防止电路板被顶起造成虚接。

　　安装耳的孔位设计要结合实际机架条件。若固定到铝型材上，需核对槽距与螺钉规格；若固定到薄板面板，则要考虑螺钉头或螺母的压紧面积。耳孔中心到边框外缘应保留足够边距，防止打孔区域开裂。对于需要绝缘的场合，托架本身可采用非金属材料制作，安装时配合尼龙螺钉、垫圈，使开发板与金属机架之间保持隔离；若在振动较强的设备上使用，可在板与承托面之间增加薄橡胶垫，降低微振动对排针接线的影响。

　　接线维护也是该结构重点考虑的内容。托架没有把开发板封入密闭壳内，而是让上方排针和侧向接口保持开放，便于插拔传感器跳线、下载程序和更换线材。维护人员不需要拆下整块托架，即可完成大部分接线操作；当需要取出电路板时，松开少量固定点或直接从浅槽中取板即可。这种方式比完全粘接或扎带固定更适合实验阶段频繁改线的项目。

　　在三维建模过程中，可先按开发板轮廓建立装配参考，再生成外框、承托边、安装耳和蜂窝筋。蜂窝图案不宜直接铺满到边界，应在围框、耳板连接处保留实体区域，使载荷能够连续传递。镂空筋条宽度、孔径和壁厚之间要平衡：筋条过细会导致打印件脆弱，孔格过小则散热和减重效果不明显，壁厚过大又会占用板边空间。完成实体后，应进行干涉检查，重点确认开发板四角、USB接头、电源座、排针帽以及安装螺钉头部是否与托架发生碰撞。

　　整体而言，该托架解决的是开发板在机械设备和实验装置中的定位、防护与可维护性问题。它以浅槽限位、四角固定、蜂窝镂空和开放接口为核心结构，在不增加复杂零件的情况下，让Arduino Uno板能够稳定安装到不同基材上，同时兼顾散热、观察、减重和后期改线需求。
