微型金属齿舵机结构三维建模

　　在航模制作、小型教育机器人关节驱动、桌面级自动化小行程执行机构的选型过程中，这类微型金属齿舵机是出现频率极高的执行部件，很多刚接触结构设计的从业者容易忽略这类小部件的安装边界与尺寸公差，导致装配阶段出现舵机臂干涉、安装孔位错位、输出轴行程不足等问题，这个三维模型的搭建，核心就是还原这类小尺寸舵机的真实装配边界，给后续的整机结构设计提供可靠的装配参考。

　　从实际使用场景来看，这类小舵机的负载能力普遍在1.5-2kg·cm区间，足够支撑固定翼航模的副翼偏转、小型四足机器人的单关节摆动、智能小车的转向机构驱动，甚至很多桌面级自动化夹具的开合动作也会选用这类舵机，核心原因是其控制逻辑简单，只需要一路PWM信号就能实现0-180度范围内的角度定位，不需要额外的驱动电路，对于空间紧凑、负载要求不高的执行场景来说，性价比远高于小型伺服电机加减速器的组合。

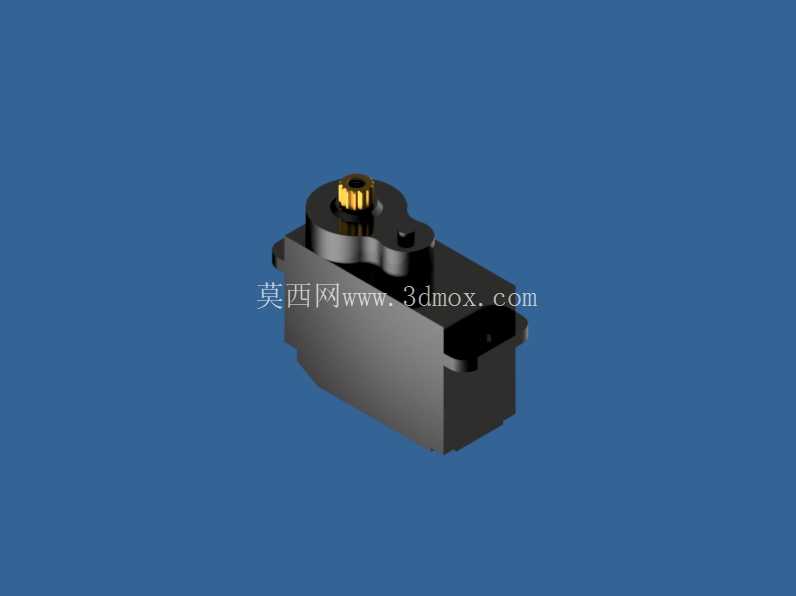

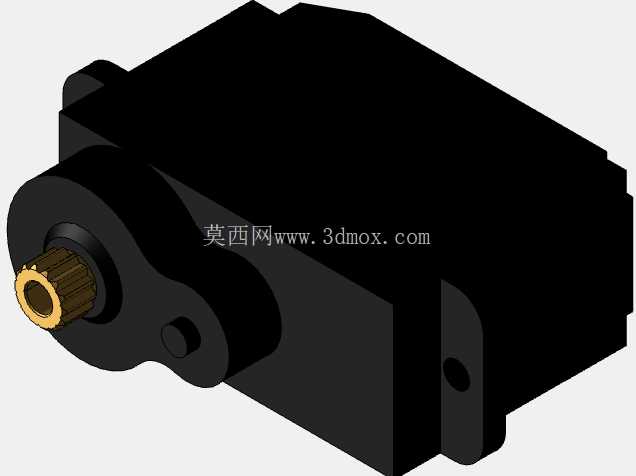

　　建模过程中首先要明确的是安装边界的还原，这类舵机的主体外壳为注塑成型的矩形结构，两侧带有对称的安装凸耳，凸耳上的安装孔中心距是整机装配时的核心定位尺寸，建模时特意保留了凸耳的倒角与拔模斜度，避免后续设计安装座时出现过定位，导致舵机装入时卡滞。输出轴部分采用金属齿结构，顶部的花键齿形是建模的重点，不同品牌的微型舵机花键齿数存在细微差异，这个模型还原的是21齿的标准金属输出轴，匹配市面上绝大多数通用的金属舵机臂，轴端的限位台阶高度也做了1:1还原，设计舵机臂安装槽时可以直接参考这个尺寸预留间隙，避免舵机臂转动时与外壳上盖发生摩擦。

　　很多新手建模时容易忽略舵机底部的出线槽位置与出线方向，这个模型特意还原了舵机尾部的三线出线口结构，以及出线口处的线缆防弯折凸台，在设计整机布线时，可以直接根据这个位置预留走线空间，避免装配时线缆被舵机主体与安装座挤压，导致信号中断或者供电接触不良。外壳侧面的定位凸筋也做了还原，这类凸筋是注塑外壳拼接时的定位结构，在设计嵌入式安装槽时，可以利用这个凸筋做周向定位，不需要额外增加防转结构，就能避免舵机在大扭矩输出时出现跟转的问题。

　　关于尺寸公差的处理，这类民用级小舵机的生产公差普遍在0.02-0.06mm区间，建模时所有的配合面都预留了合理的装配间隙，比如安装凸耳的孔位做了0.1mm的正向偏差，安装座的定位槽与舵机外壳的配合面预留了0.15mm的间隙，完全覆盖量产零件的公差范围，不会出现因为零件公差导致的装配失败。输出轴的转动行程也做了运动仿真验证，在0-180度的转动范围内，输出轴与上盖的限位块不会发生硬碰撞，舵机臂在最大摆角位置也不会与外壳主体产生干涉。

　　从设计思路上来说，这个模型没有做过度的细节简化，也没有冗余的内部结构刻画，核心保留了所有与装配相关的外部特征：包括上盖的固定螺丝孔位置、输出轴的中心高度、安装凸耳的厚度、主体外壳的长宽高尺寸，对于内部的减速齿轮组、控制电路板、驱动电机这些不需要外部装配参考的结构做了适度简化，既保证了模型的轻量化，不会在大型装配体中占用过多的系统资源，又能完全满足结构设计时的干涉检查、安装位预留、运动仿真的需求。

　　在实际选型参考时，要注意这类微型舵机的输出轴中心到安装底面的高度是固定值，设计联动机构时要严格按照这个高度做连杆的铰接点定位，否则会出现舵机死点位置不对、行程范围内线性度差的问题。另外舵机尾部的接线长度一般在150mm左右，设计时如果控制器距离舵机安装位超过这个长度，要提前预留接线延长的空间，不要强行拉扯线缆，避免焊点脱落。这个模型的所有外部特征都可以直接导出为STEP格式用于装配设计，不需要二次修改尺寸，能大幅缩短小型执行机构的设计周期，减少打样阶段的装配问题。
