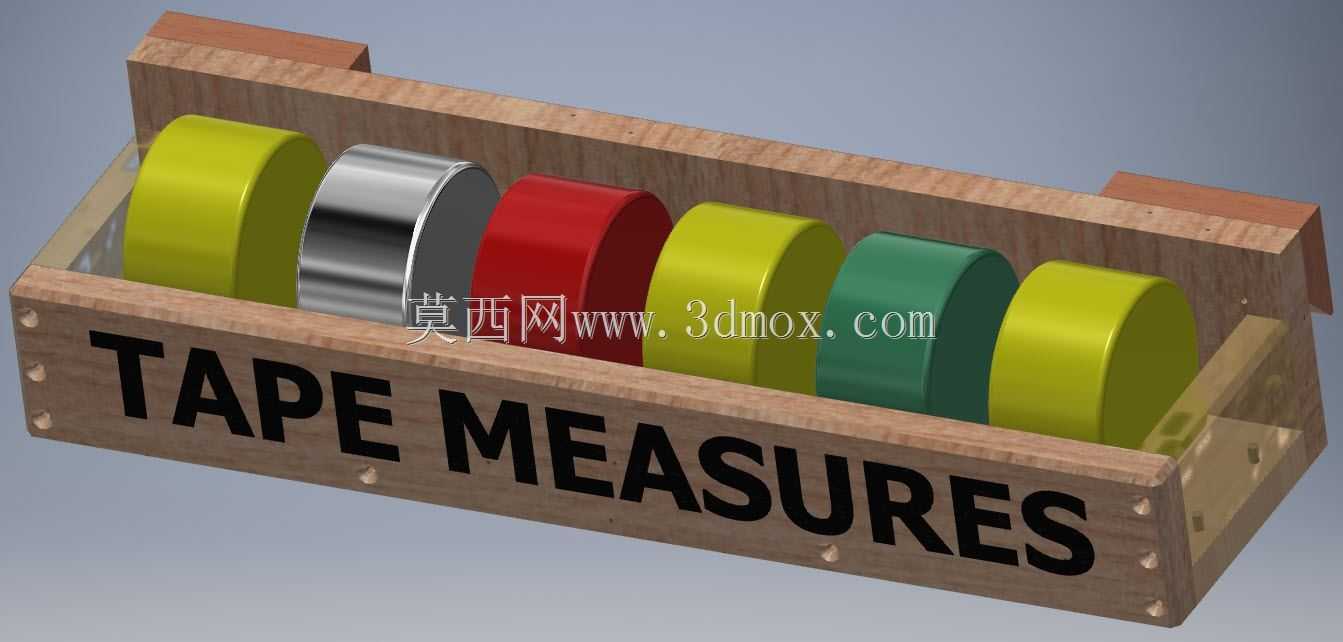

法式斜挂卷尺收纳壁挂支架

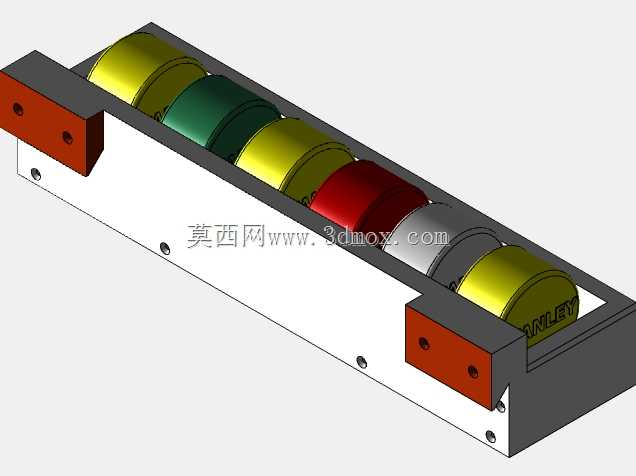

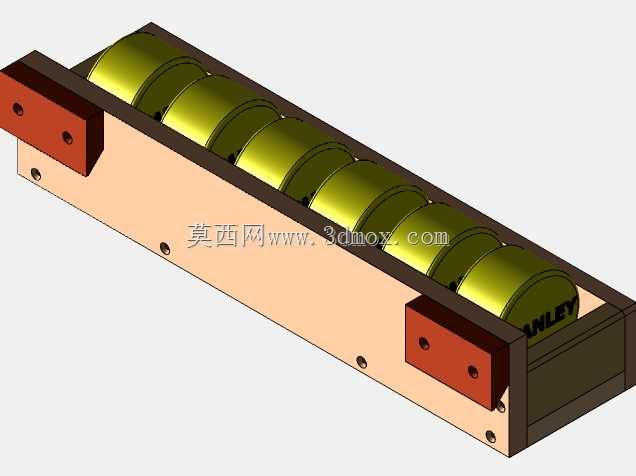

　　车间和木工房里，卷尺是随手取用频率最高的量具之一，若长期放在工具箱底层或工作台边角，取放时容易被木料、夹具、电动工具遮挡，测量时翻找会打断作业节奏。这个壁挂支架采用法式斜挂结构，把卷尺从台面转移到墙面工具板上，使常用量具拥有固定归位点，测量结束后可顺势挂回，下次伸手即可取下，适合木工台旁、装配工位、维修墙面、车库工具墙等场景。

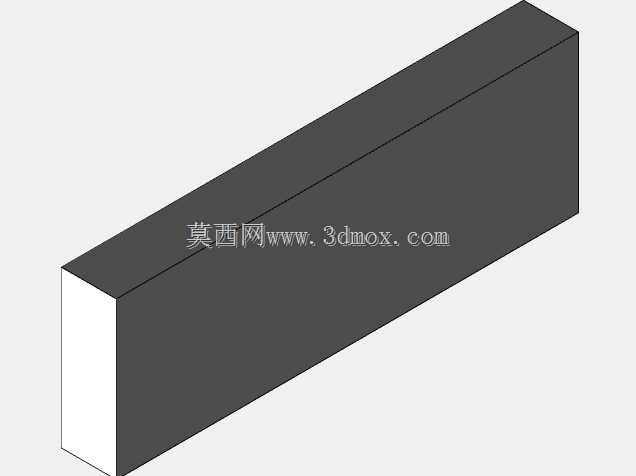

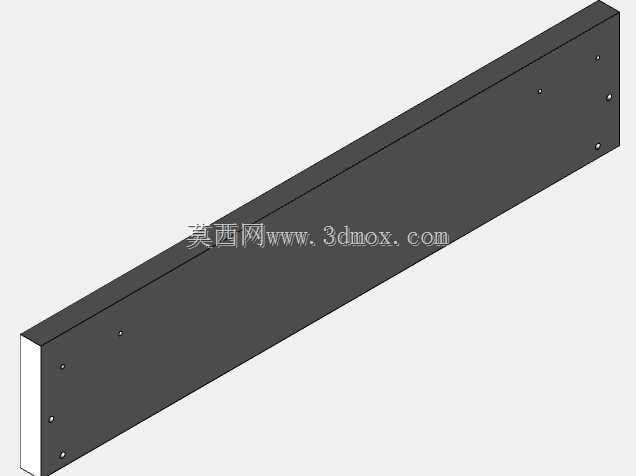

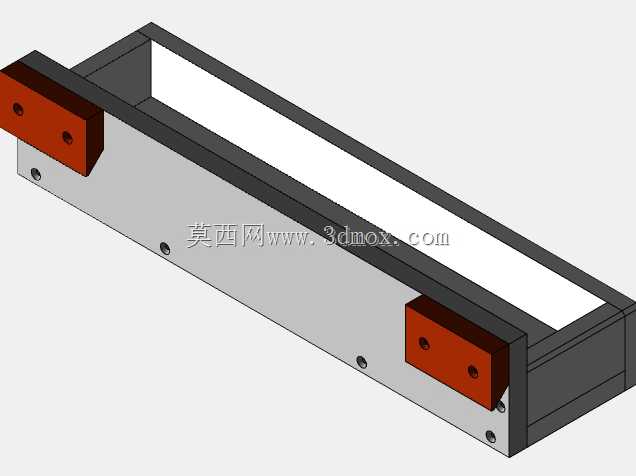

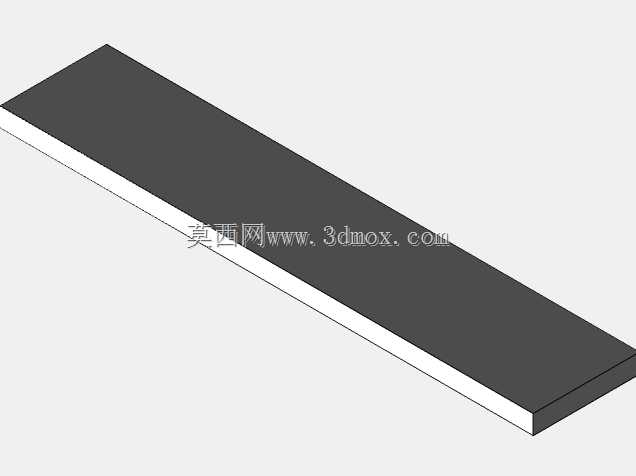

　　支架主体为一块矩形安装板，板面平整，边缘简洁，没有复杂外凸结构。正面预留多个紧固点位，用于将支架固定在墙面、木板或法式挂条上；点位分布兼顾上下与左右方向，安装后受力不集中在单一区域，挂放卷尺时板面能够保持稳定。板体厚度按壁挂承载需求设定，既避免薄板在频繁插拔时产生颤动，也不会因过度厚重而浪费墙面空间。

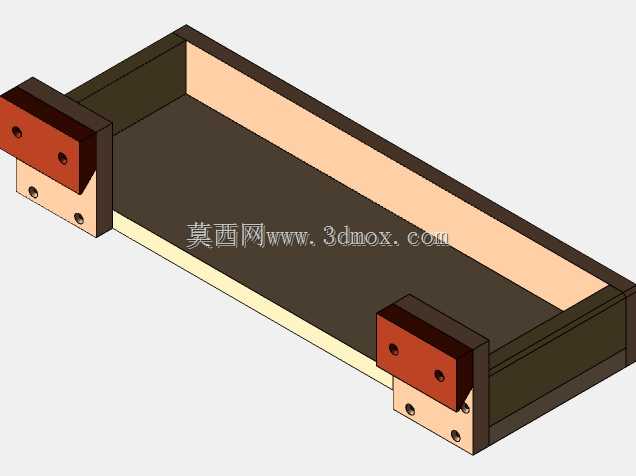

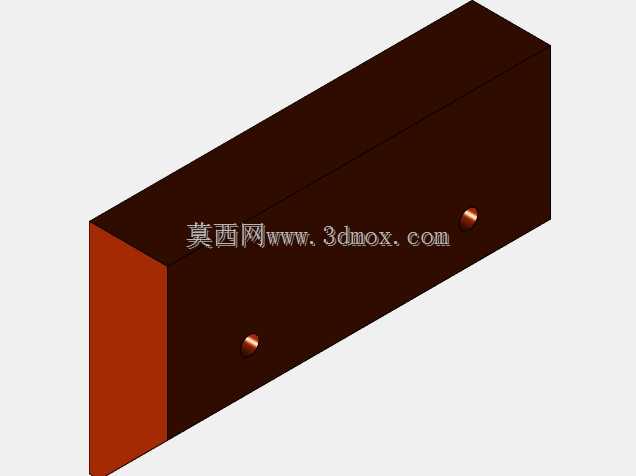

　　法式斜挂的核心在于利用斜面咬合实现可拆挂接。支架背部与墙面法式条之间通过斜向配合面承托重力，挂上后越受向下载荷，配合面越贴合；需要调整位置时，向上轻提即可脱离，不需要拆卸整件紧固件。这种方式比单纯钉子悬挂更规整，也比永久螺钉固定更灵活，工具布局随工位变化时，可连同支架一起移动到顺手的位置。

　　从使用动作看，卷尺挂放位置通常选在操作者站立或弯腰加工时容易触及的高度。支架外轮廓贴近墙面，不占用工作台前方操作区，也不会在搬运长料时形成明显磕碰点。板面四角和侧边做了适合加工的平直处理，实际制作时可根据板材材质选择胶合板、密度板、亚克力或铝板；若用于油污较多的机修工位，金属板材更耐擦拭；若用于木工房，木质板材则容易与现有工具墙统一配色和切割加工。

　　安装边界方面，需要先确认墙面法式条的方向与间距。支架背部挂接区要与斜条角度一致，装入后不能只靠上端点接触，应让斜面有足够搭接长度，才能在卷尺反复取放时保持不松动。正面紧固件沉入板面后，不应突出到卷尺放置区域，避免刮擦卷尺外壳或阻碍取放。若墙面为轻质石膏板，不能直接把载荷交给表层，应在后方增加木龙骨或加厚背板，使支架承受卷尺重量和下拉动作时不产生拔脱。

　　结构建模时，矩形板可先按工具墙模数确定宽高，再依据卷尺外壳尺寸留出挂放空间。紧固孔位不宜过度靠近板边，孔边到外边缘应保留足够材料宽度，防止拧紧时边缘开裂。背部斜挂面的角度需要与通用法式 cleat 条保持一致，角度过小会导致自锁不足、容易滑脱，角度过大则拆装阻力增加、挂取不顺。模型中应把安装孔、沉头区域、背部斜口和板厚关系表达清楚，便于直接转入切割或铣削加工。

　　在工位规划中，这类支架并不只服务于卷尺。同一墙面可按相同斜挂逻辑布置水平尺、铅笔盒、小型夹具盒等轻量工具，形成模块化工具墙。卷尺支架位于测量作业动线附近时，备料、划线、复核尺寸之间的走动距离明显缩短。支架本身没有运动件和易损结构，维护重点主要是检查紧固件是否松动、斜挂面是否积屑，以及板面是否因长期受潮而变形。

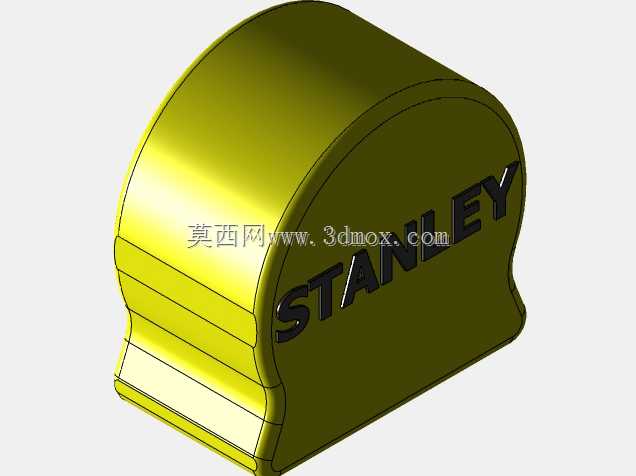

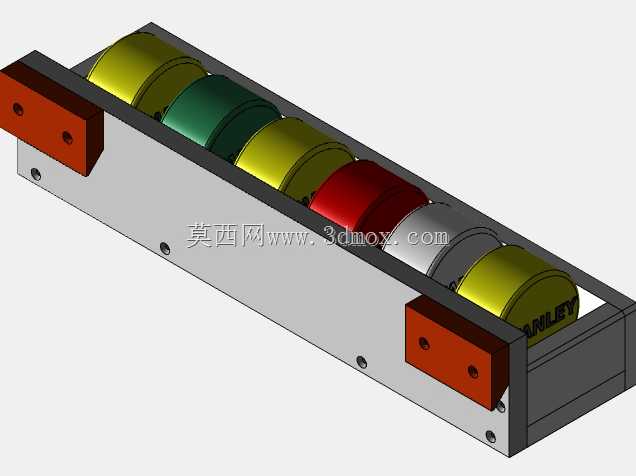

　　设计上还应考虑卷尺外壳的差异。不同品牌卷尺的宽度、厚度和背部卡扣形状不完全相同，支架承托区不能只按单一型号做死，若需要兼容多把量具，可在板面外侧增加挡条或托钩，使量具靠重力落在预定位置。托钩高度应低于卷尺重心过多时会妨碍取拿，过高则可能在晃动时脱出；较稳妥的方式是让挂放后量具背面贴紧板面，底部由托边限位，取放路径保持直线，不需要旋转或避让。

　　现场使用中，墙面支架还能减少卷尺掉落台面的概率。卷尺外壳多为塑料，频繁跌落会导致尺钩松动、尺带回收不畅；固定归位后，量具始终处于可见范围，班组共用时也更容易发现缺失。对于三维建模和加工人员而言，该件结构简单但工艺细节完整，涵盖板件布局、孔位强度、斜面配合、安装承载和人机取放高度，是工具墙模块化收纳中很典型的实用辅具。
