TETRIX直角光束连接支架结构件

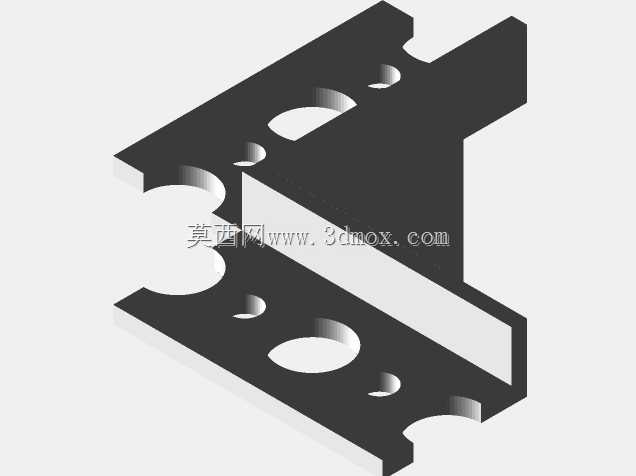

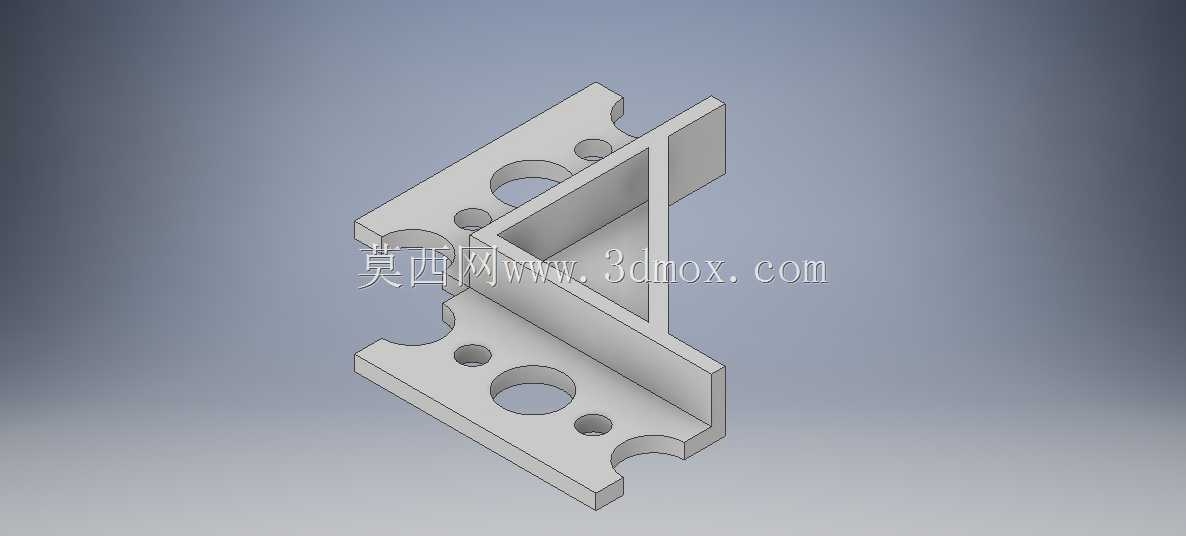

　　在教育机器人竞赛平台、桌面级搭建式实训装置以及轻载模块化机械框架的现场装配环节，直角转接构件一直是决定框架拼装精度与后期维护效率的核心小件。这类构件不需要承担重型机床床身级别的载荷，却要在频繁拆装、反复调整孔位、多方向受力的使用场景下保持连接刚性，TETRIX体系的90度光束支架正是针对这类需求开发的直角连接结构。从实际装机的使用反馈来看，搭建类机器人底盘、立式机械臂基座、竞赛场地的龙门限位架时，两根正交布置的铝制光束如果仅靠单侧角码搭接，很容易在受侧向冲击时出现连接面滑移，尤其是机器人在快速行进、碰撞场地挡板或者机械臂末端抓取负载产生倾覆力矩时，单侧板件的螺钉会承受额外的剪切力，长期使用后孔位容易磨出间隙，框架整体的正交精度也会逐步丢失。这款双面夹持式的直角支架，把正交两个方向的安装面分别做成带定位凹槽的贴合结构，两块平行的安装翼板从两侧同时卡住方形光束的外壁，中间的三角形加强筋直接填充在两个翼板的直角转角区域，从根源上避免了普通薄角码在转角处容易发生的弯折变形。

　　从结构设计的细节来看，支架的两个正交安装面都预留了多组标准安装孔，孔位排布完全匹配TETRIX体系光束的孔距规范，大直径通孔用于穿过主锁紧螺钉，小孔则可以配合定位销或者紧定螺钉完成预装定位，两端开出的半圆卡口可以直接卡入光束侧面的凸台，装配时不需要操作人员全程手扶对位，先把卡口卡在光束棱边完成预定位，再依次拧入锁紧螺钉即可，单人就能完成两根正交光束的垂直拼接，大幅降低了实训场景下学生组队装配的操作难度。中间的三角加强筋没有采用整块实心板材填充，而是在保证筋板厚度足够的前提下做了轻量化的轮廓优化，既让转角处的抗扭截面模量提升数倍，又不会给整体框架增加多余的重量，对于需要控制整机自重的移动机器人来说，每一个连接小件的重量控制都会直接影响整机的续航和行进动态响应。

　　安装边界方面，这款支架的整体外轮廓完全适配标准TETRIX光束的截面尺寸，两翼板的长度覆盖光束上连续的三个安装孔位，装配完成后支架不会突出光束的外安装平面，多根光束并排布置时不会出现相邻构件干涉的问题，孔位的同轴度公差控制在普通装配级精度范围内，锁紧后两根正交光束的垂直度可以稳定满足竞赛机器人的搭建要求，不需要后期再额外做角度校准。在日常的实训教学场景里，这类支架除了用于90度直角框架的拼接，也可以作为横梁和竖梁之间的角支撑、底盘框架的角部加固件、传感器安装立板的转接底座使用，多件支架组合使用时还可以快速搭建出不同层高的多层框架结构，不需要额外切割或者改装型材，全部连接都通过标准螺钉完成，拆解后所有构件都可以重复利用，完全适配模块化搭建体系反复拆装、快速重构的使用特性。

　　从受力特性上分析，当支架连接的竖梁承受侧向推力时，载荷会从竖梁的贴合面传递到同侧翼板的螺钉组，再通过中间的三角筋板把力分流到横梁侧的所有安装孔上，不会让单个螺钉承受全部的倾覆力矩，筋板的斜边方向刚好沿着直角区域的对角线布置，完全顺着载荷的传递路径布置材料，没有多余的结构冗余，也不存在应力集中的尖锐转角，所有孔位边缘和板件外角都做了圆角过渡，避免装配过程中划伤操作人员，也消除了热处理或者加工过程中应力集中导致的板件开裂隐患。
