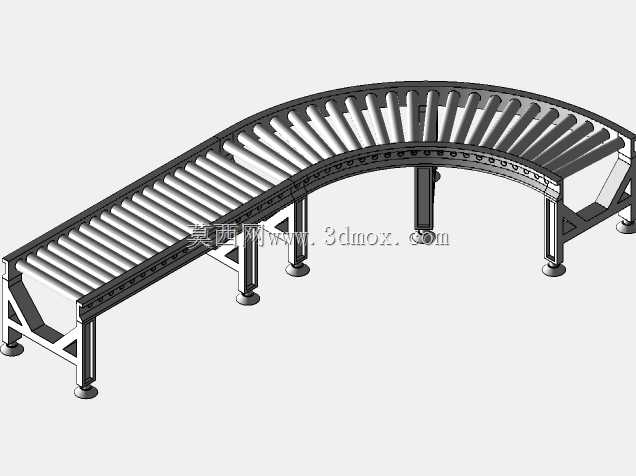

90度转弯滚筒输送线结构设计

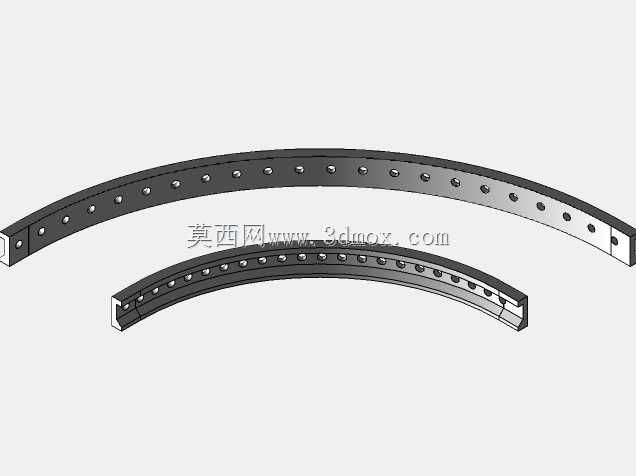

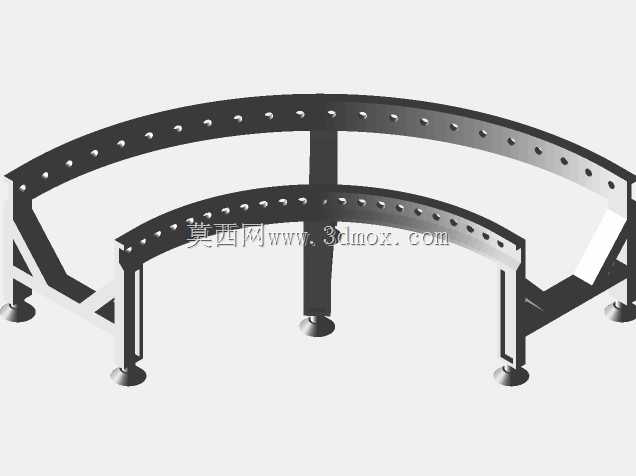

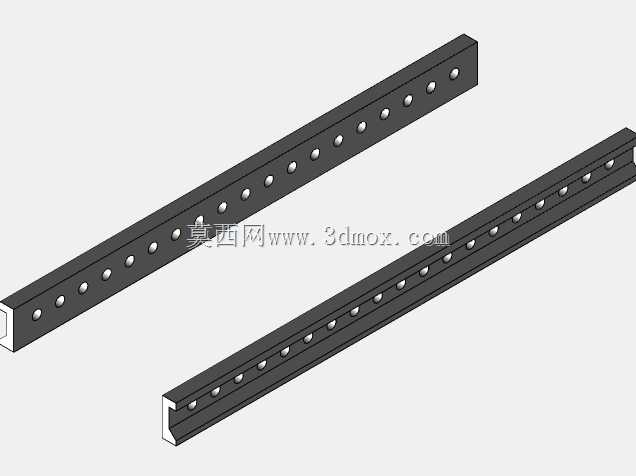

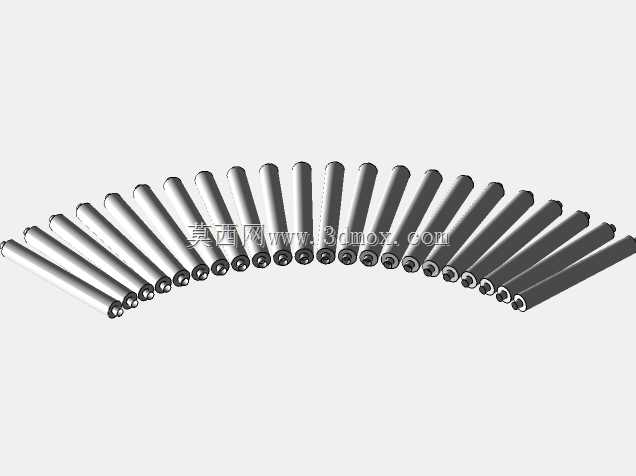

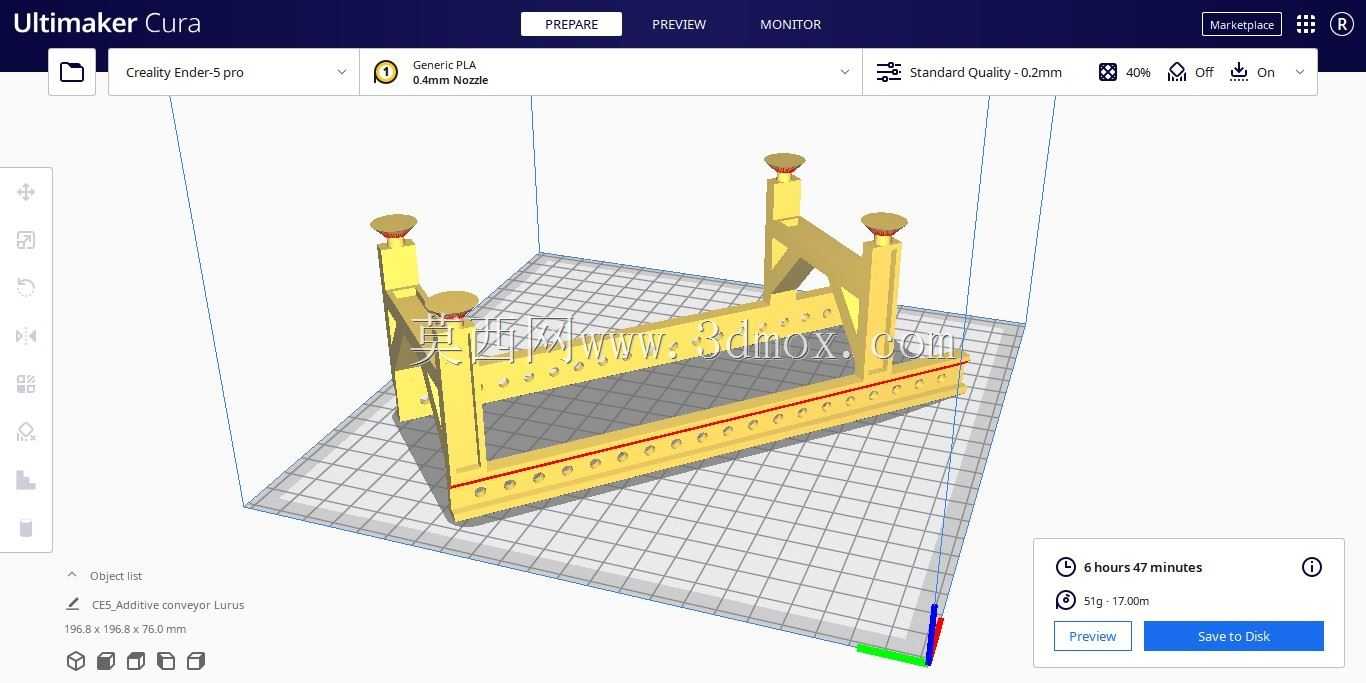

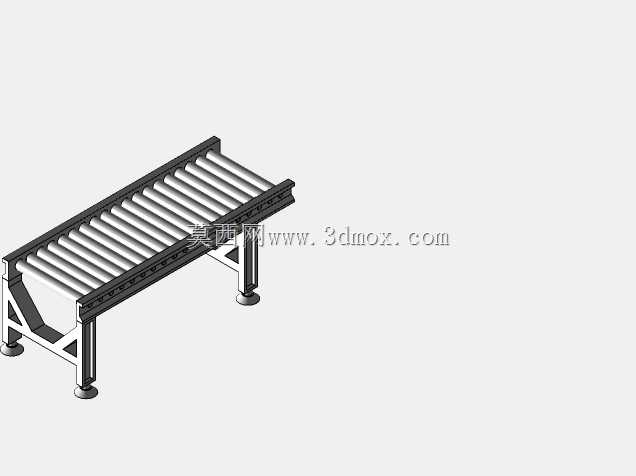

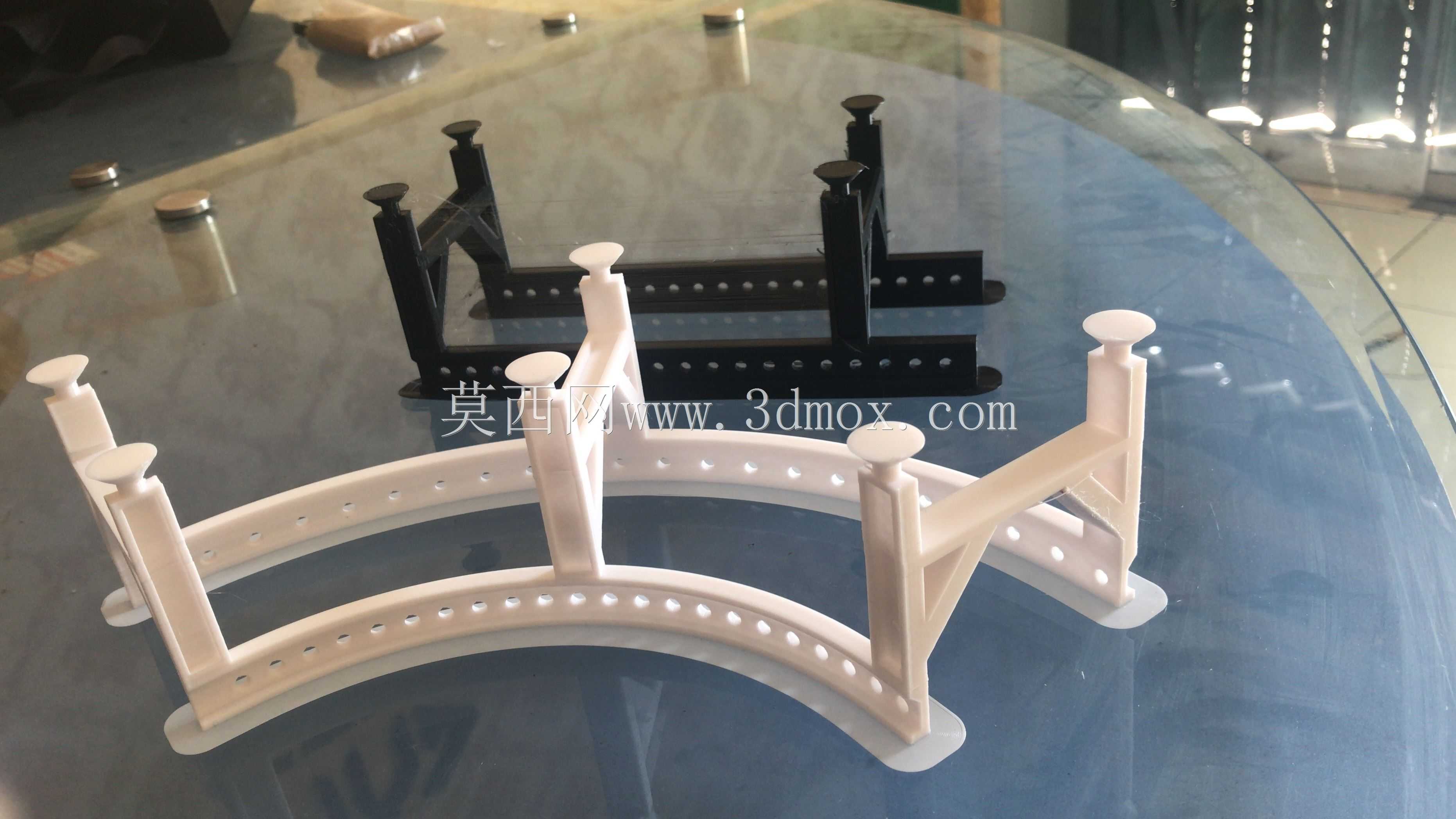

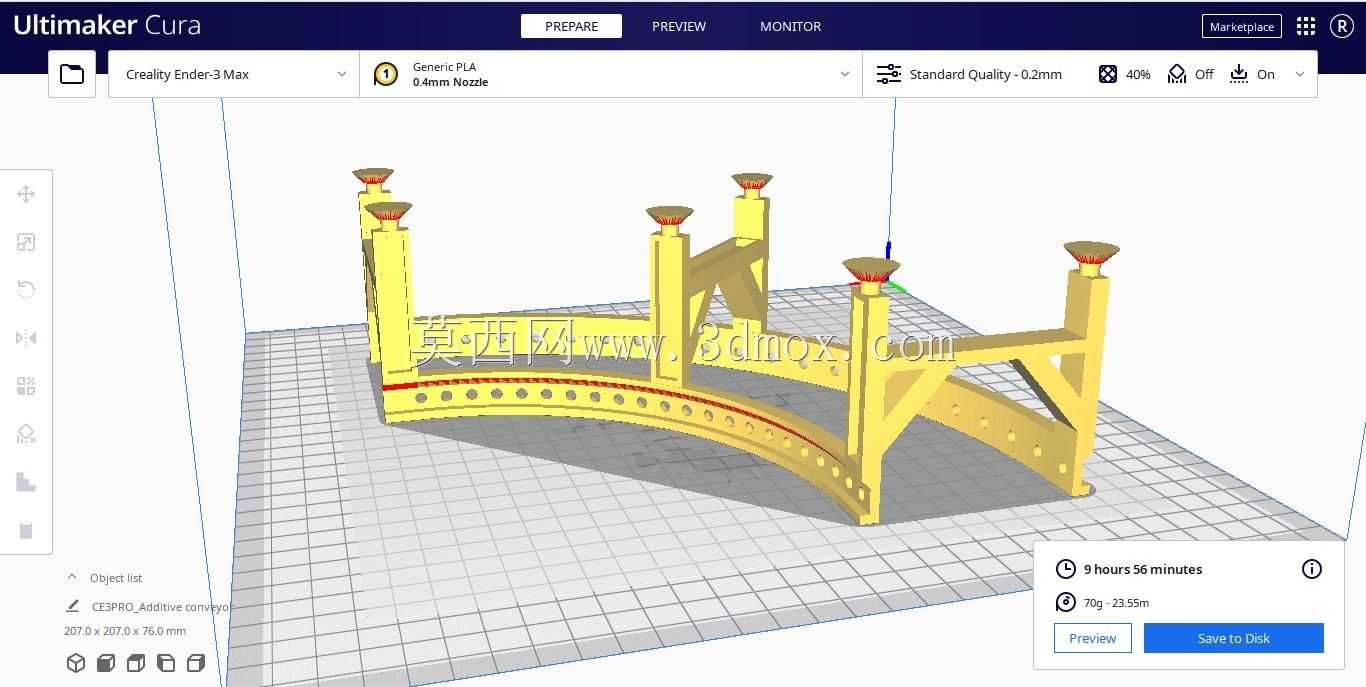

　　在车间布局受场地限制、生产线需要转向衔接的场景中，转弯段输送设备的设计合理性直接影响整条产线的物料流转顺畅度，这款90度转弯滚筒输送结构，正是为解决直角转向输送需求开发的专用输送单元。不同于直线段输送设备的平行辊筒排布，该转弯段的每根辊筒都采用锥面设计，锥度参数完全匹配转弯半径，确保物料在经过弯道时，内外侧线速度匹配，不会出现物料偏移、卡滞甚至甩出辊道的问题，这也是转弯输送设备和直线输送设备最核心的设计差异点。从结构组成来看，该设备主体由转弯段机架、锥形辊筒、支撑腿、可调脚杯、侧挡边几个核心部分构成，机架采用折弯型材焊接成型，整体刚性足够支撑常规箱装、工装板类物料的输送载荷，每根辊筒的安装座都经过位置校准，

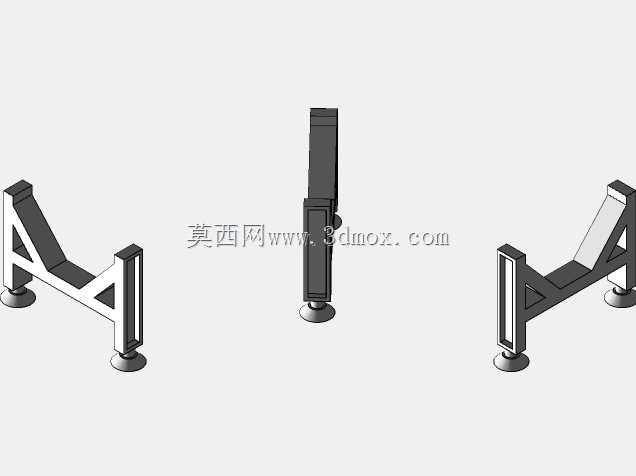

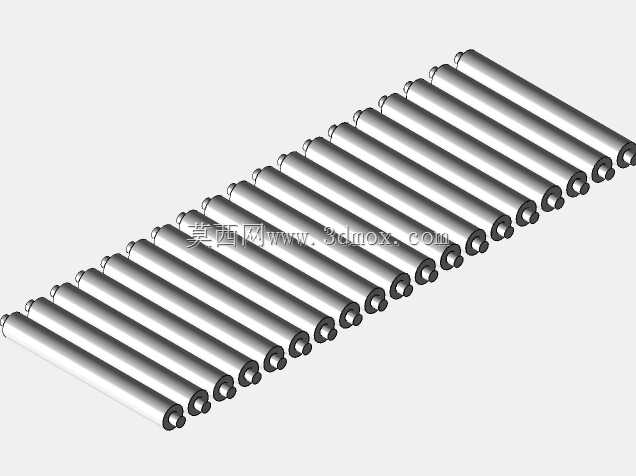

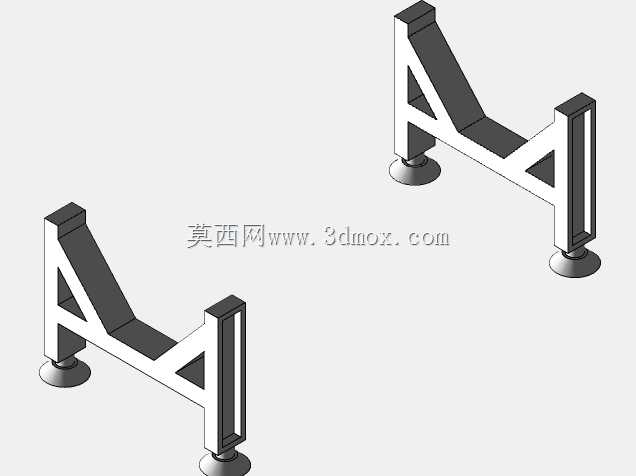

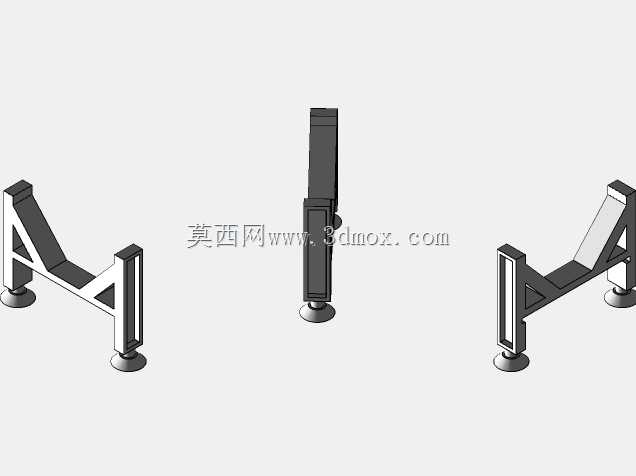

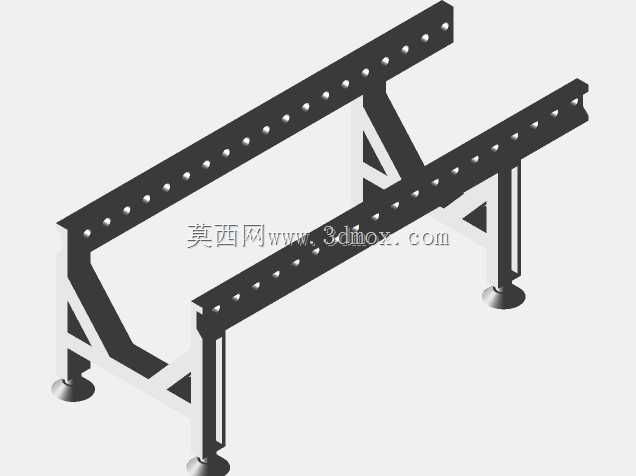

　　保证辊筒上表面处于同一弧面基准，避免物料经过时出现颠簸、跳动。支撑腿采用方管焊接结构，底部配置可调脚杯，可根据现场地面平整度调整支腿高度，调整范围覆盖±30mm，能够适配多数车间的地面安装条件，无需额外做地基处理，安装时只需要将设备进出口分别和前后段直线输送线对接，调整好高度差和水平度即可投入使用。设计过程中优先考虑了输送过程的物料稳定性，侧挡边高度设置为50mm，刚好能够对常规周转箱、工装板的侧边形成限位，避免物料在转弯离心力作用下偏离输送面，同时挡边和辊筒端面预留了3mm间隙，不会和辊筒转动产生摩擦干涉。辊筒的排布间距参考了常见输送物料的最小底面尺寸，确保任何时刻物料下方至少有三根辊筒同时接触支撑，避免物料卡在两根辊筒之间，

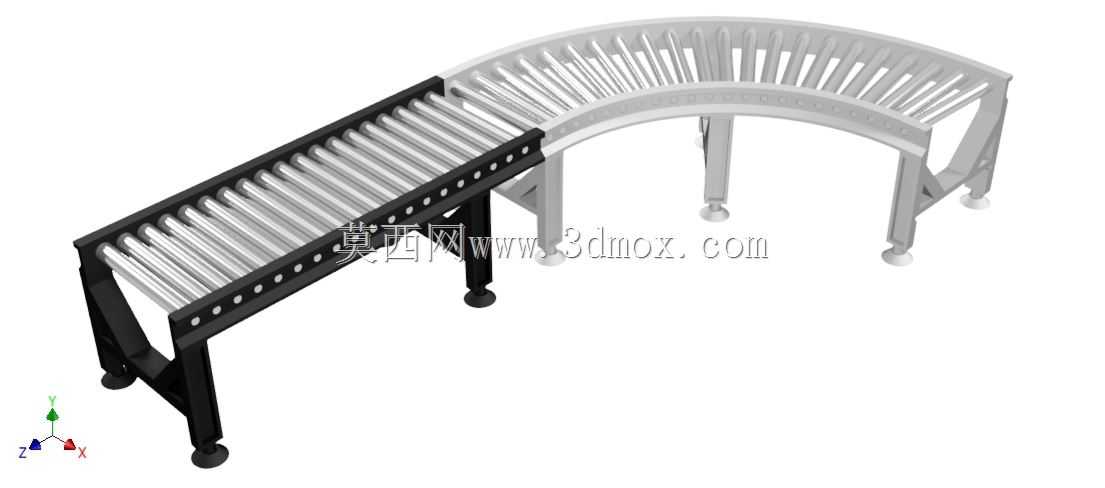

　　辊筒内部采用精密轴承转动结构，转动阻力小，长时间运行也不会出现卡滞、异响问题。从安装边界来看，该转弯段的内转弯半径可根据现场产线布局调整，常规款内半径为600mm，外半径对应1400mm，输送面高度可根据对接产线的高度做定制调整，常规适配750mm的标准生产线高度，设备整体宽度可匹配400mm、600mm、800mm等常用输送线宽度规格，能够直接和同规格的直线滚筒线、皮带线做无缝对接，不需要额外做过渡转接结构。在实际生产场景中，这类转弯输送结构广泛应用在电商仓储分拣线、家电装配线、食品包装线、汽配加工生产线中，主要作用是改变物料输送方向，充分利用车间的垂直和水平空间，减少直线输送线的长度占用，让整条生产线的布局更加紧凑合理。

　　不同于皮带转弯机的结构，滚筒转弯机更适合输送底部刚性较好的物料，比如塑料周转箱、纸箱、工装板、金属工件等，承载能力更强，维护也更加简便，单根辊筒损坏时只需要单独更换对应辊筒即可，不需要拆解整条输送面，后期运维成本更低。设计时还考虑了驱动扩展空间，机架侧方预留了驱动电机的安装位，如果需要做动力输送，只需要加装链轮或者多楔带轮传动结构，搭配减速电机即可实现动力输送，无动力状态下也可以依靠人工推送或者前后段设备的推力完成物料转弯输送，适配不同自动化程度的产线需求。整个结构的受力经过校核，机架在满载状态下的形变量控制在1mm以内，不会因为长期承重出现机架变形、辊筒错位的问题，所有焊接位置都做了去应力处理，避免长期使用后焊接位置开裂，表面做喷塑处理，防锈耐磨，能够适应多数生产车间的环境使用要求。
