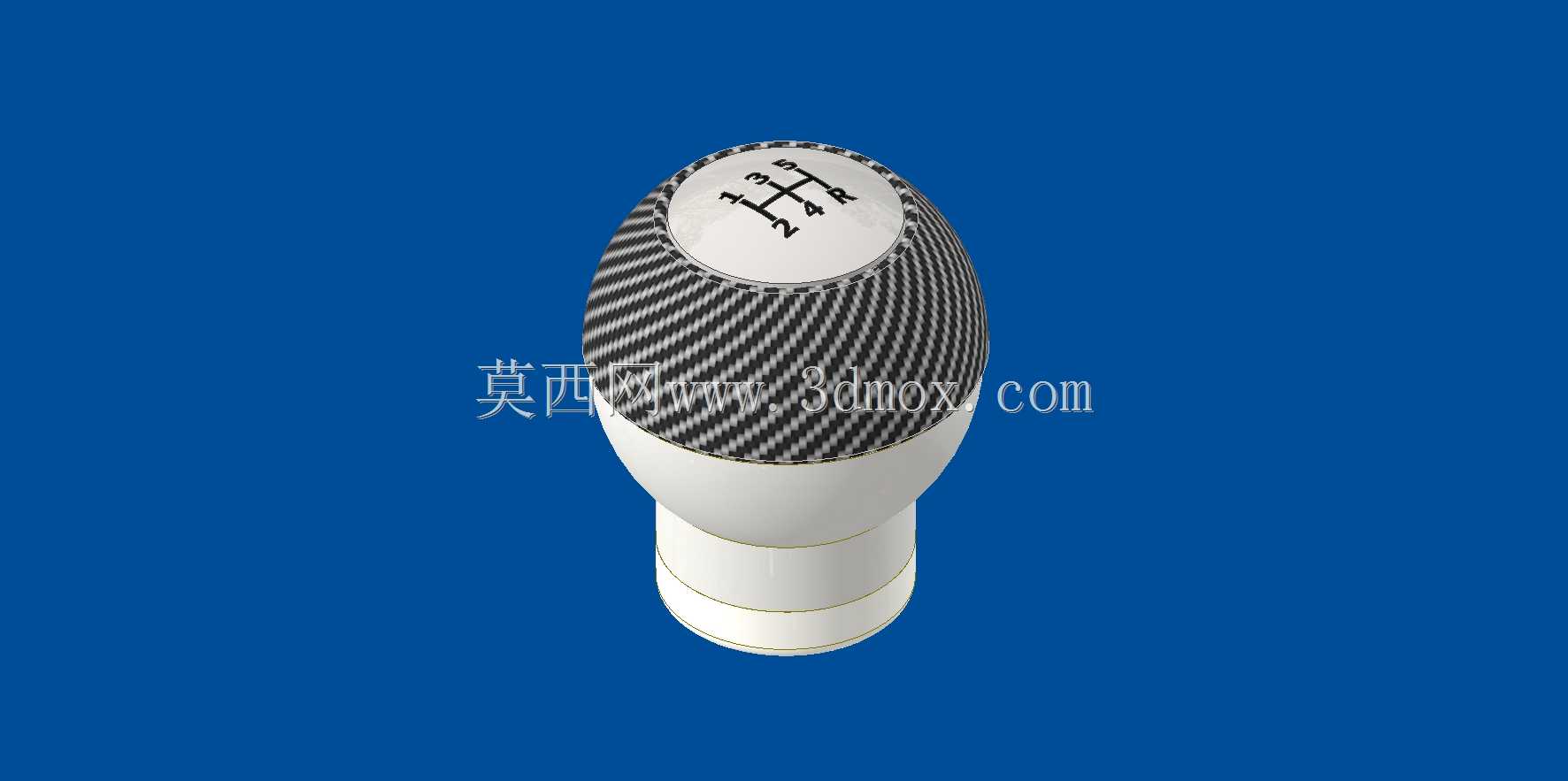

换挡手球是手动变速操纵系统中直接与操作者接触的末端部件,虽然结构体量不大,却承担着挡位识别、操纵力传递、握持定位和人机交互反馈等多重作用。在乘用车、轻型商用车、教学台架以及部分工程机械的手动换挡机构中,手球安装在变速杆顶端,操作者通过握持、推拉和旋转动作完成选挡与挂挡。该模型以椭球形握持主体为核心,顶部设置圆形挡位标识面,下部通过圆柱段与换挡杆连接,整体轮廓符合手掌自然包覆的使用状态。

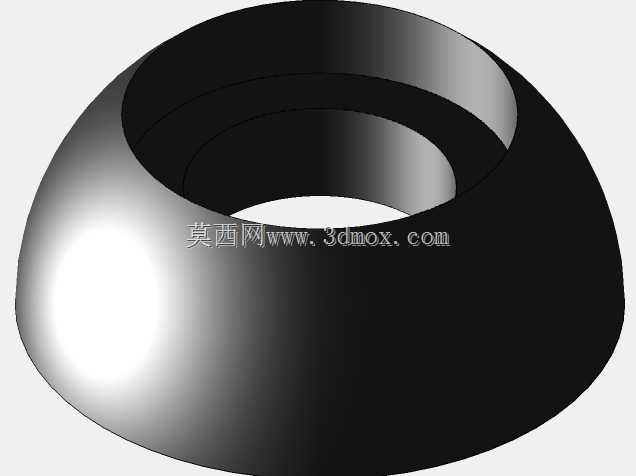

从实际使用场景看,换挡手球并不承受复杂的外部载荷,但需要长期承受手掌握持、换挡冲击、汗液侵蚀以及温度变化带来的影响。设计时首先要保证握持区域的曲面连续、饱满,避免局部棱角造成压迫感。模型上部采用近似椭圆的回转体形态,直径在掌心接触区域达到较大值,向上逐渐收束至挡位标识面,向下则过渡为较细的安装颈部。这种形态能够让手掌在自然握拢时获得稳定支撑,手指无需刻意夹紧即可完成换挡动作。

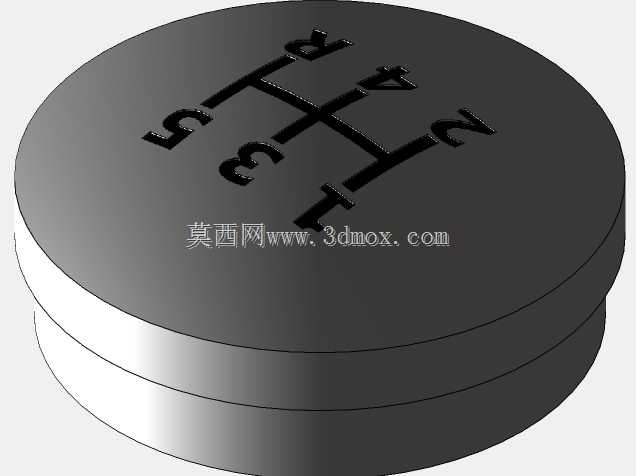

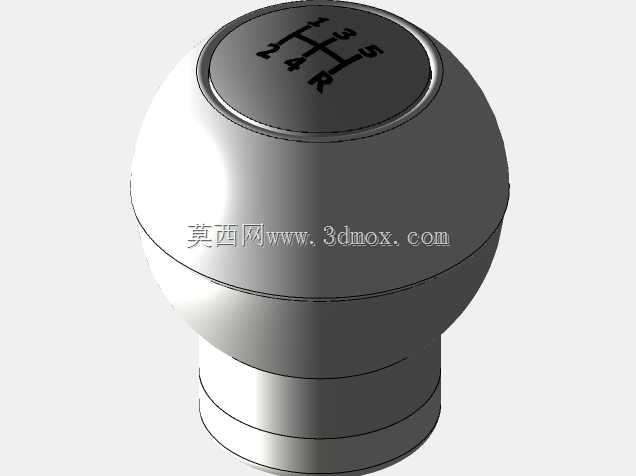

顶部挡位标识区采用平面圆形设计,便于布置挡位字符。图示标识面呈现常见手动变速器挡位布局,中间区域对应空挡位置,周围分布各前进挡及倒挡位置。标识面略高于握持曲面,既可以在驾驶视线快速扫过时形成清晰参照,也能通过边界轮廓让操作者凭触觉感知手球顶部方位。对于实车装配而言,挡位字符的方向必须与换挡机构的实际挡位轨迹一致,因此手球与杆体之间通常需要设置防转结构或定向装配面,防止长期使用后标识旋转错位。
手球中段外观表现为交错纹理区域,这一处理在工程上具有明确意义。光滑塑料或金属表面在手掌出汗、冬季戴薄手套或环境灰尘较多时容易打滑,而纹理区可以增加摩擦系数,使换挡力更直接地传递到变速杆。纹理若采用碳纤维风格包覆层,还可兼顾装饰效果;若面向量产工装,则可将该区域设计为滚花、软胶包覆或防滑纹结构。纹理边界与上下光滑曲面之间需要设置平滑过渡,避免凸起边缘在频繁握持时产生磨手问题。

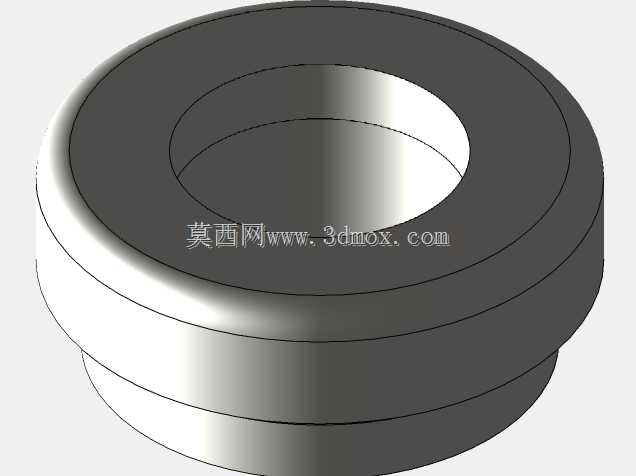

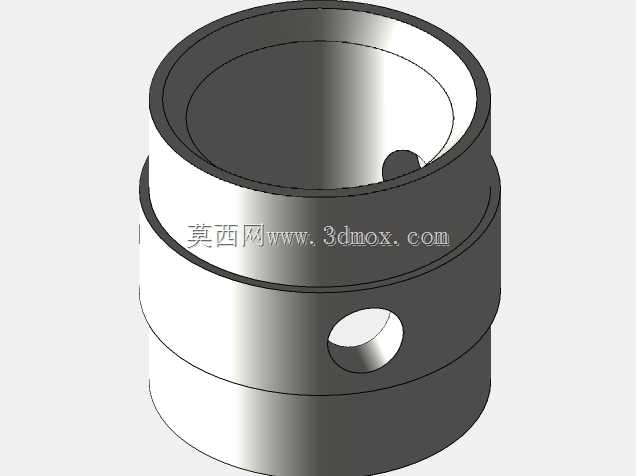

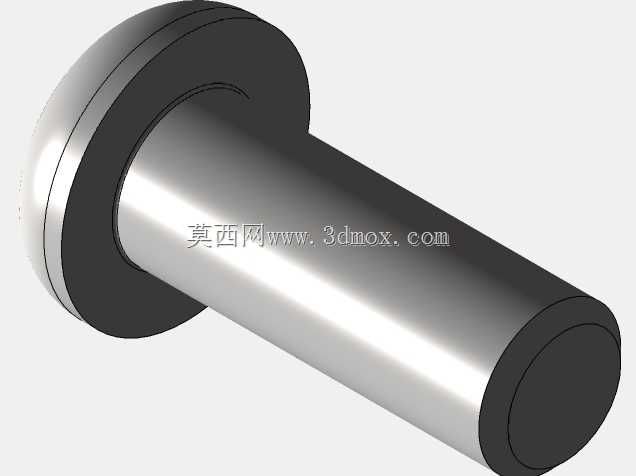

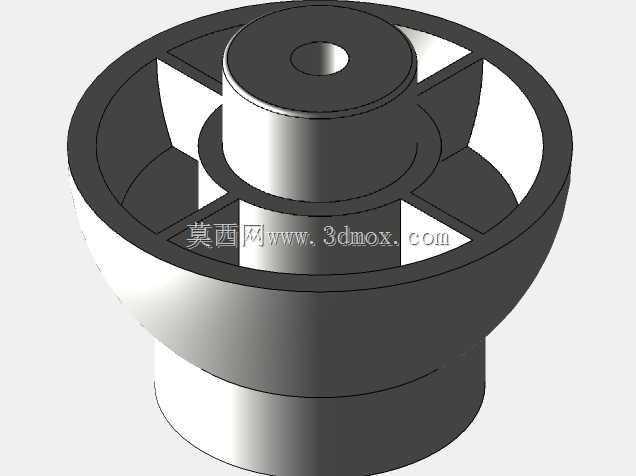

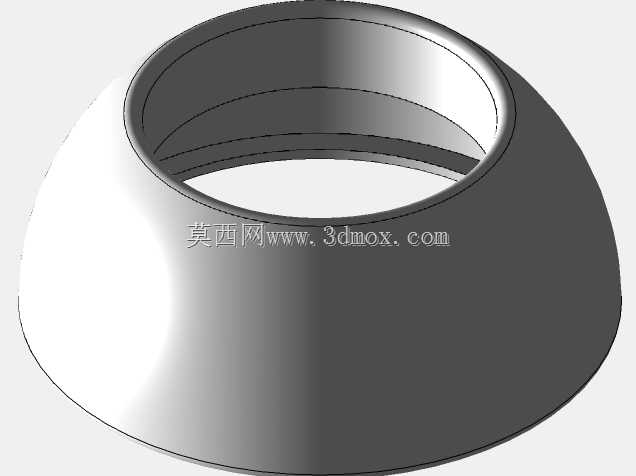

下部圆柱连接段是手球与变速杆装配的关键边界。该段通常内孔与换挡杆端部采用过盈配合、螺纹连接、卡簧定位或弹性卡套固定。模型外部呈现阶梯圆柱形态,有利于在内部容纳安装孔、锁紧件或衬套。设计连接段时需要控制手球底部到握持中心的高度,因为该尺寸会影响换挡杆有效力臂。手球过高会增大操纵行程末端的晃动量,过低则可能使手掌靠近杆体根部,影响换挡舒适性。圆柱段外径也不宜过大,否则会在一挡、二挡等侧向摆动位置与仪表台、护罩或座椅边缘发生干涉。
从建模思路上,这类零件适合采用回转曲面与局部特征组合的方式构建。先依据握持高度、最大握持直径、顶部标识面直径和下端安装孔径建立主体旋转轮廓,再对椭球段进行曲面曲率检查,保证掌心接触区无明显凹陷或突变。顶部标识字符可作为独立贴图或浅浮雕特征处理,字符区域应保持平整,外围设置环形边界以区分握持面。中部防滑纹理可通过阵列、包覆或纹理映射实现,但在结构数模中应重点表达纹理区的起止位置和包覆范围,而不是过度追求每一根纹理线的制造级细节。
安装边界方面,手球下端面到变速杆护罩之间应保留足够摆动空间。换挡过程中,杆体并非单纯直线运动,而是围绕底部球铰或选换挡轴产生复合摆动,手球随杆端画出空间轨迹。若手球最大直径偏大,或下部裙边过长,在极限挡位处可能与周围护板发生碰撞。因此在整车布置中,需要将手球外表面随换挡杆一起做运动包络检查,重点核对倒挡、一挡和五挡等极限位置。对于教学用CA6140车床相关机构演示或改装操纵台,也可参照该手球结构建立握持端标准件,使操纵杆件末端具备统一的人机接口。
材料选择上,主体可采用树脂、尼龙或ABS注塑成型,表面进行喷漆、包覆或纹理处理;下端连接区可嵌入金属螺纹套,以提高反复拆装后的耐用性。若用于实车,材料还需考虑耐热、耐光老化和低气味要求;若用于模拟器或展示模型,则可优先关注表面质感与装配精度。整体结构虽小,但手球的曲面比例、标识方位、防滑区位置和连接段尺寸都会直接影响换挡操作的准确性与舒适性。
