国产管状驱动电机结构设计方案

　　这款管状驱动部件的结构设计，最初是面向商用卷帘、管状升降机构的内置驱动需求开展的，区别于传统外置排布的驱动单元，这类管状结构的核心优势在于可以直接嵌入被驱动构件的内腔，不需要额外预留外置安装空间，大幅压缩整套驱动机构的占地边界。从实际应用场景来看，这类部件目前大量应用在电动卷帘门、管状升降遮阳篷、内置驱动卷帘窗、小型管状升降输送线的动力段，部分同结构衍生型号也会用在智能家居的电动升降幕布、隐藏式升降置物架的动力单元中。

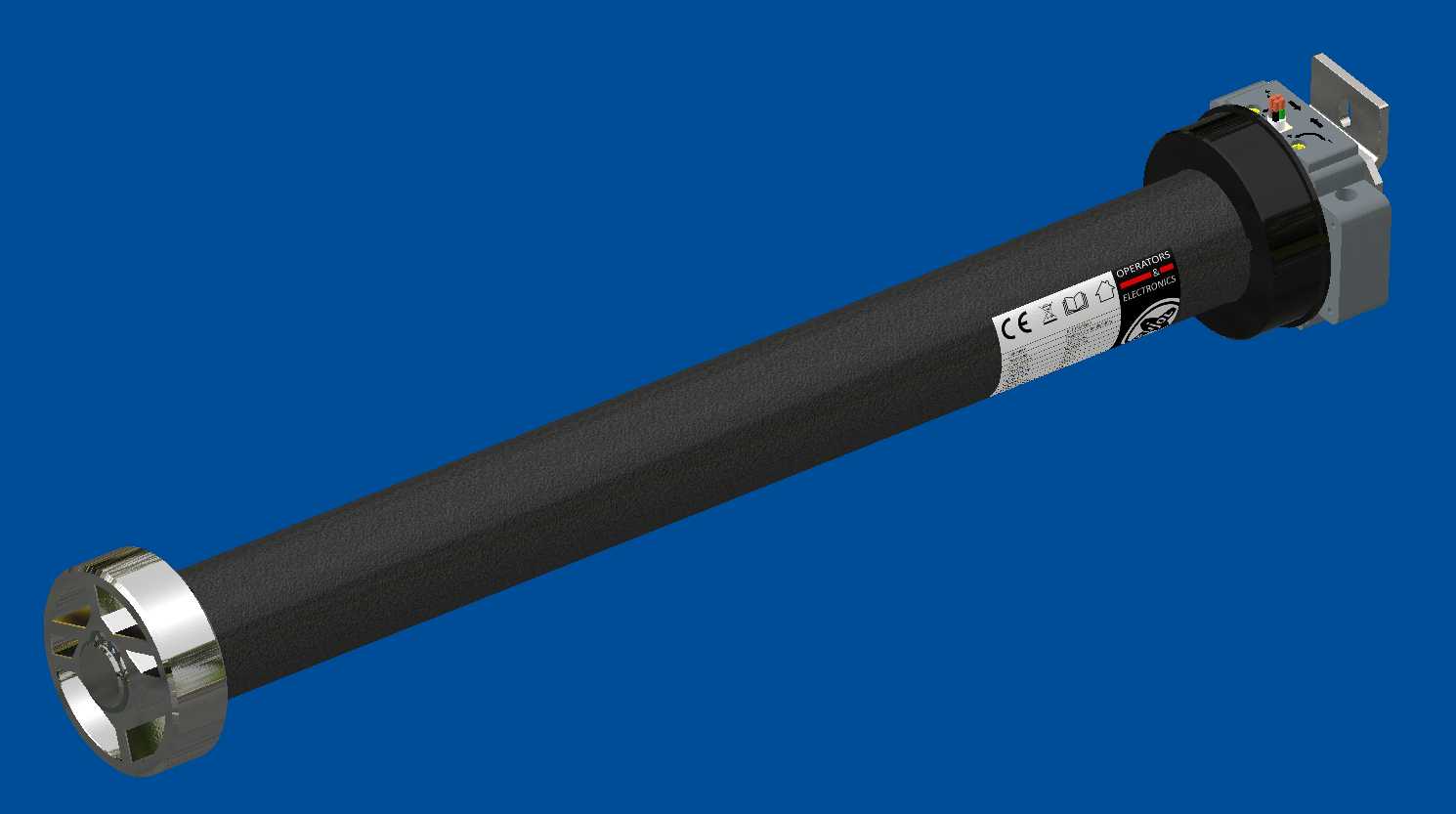

　　从功能特性上看，该结构采用长筒式一体化排布，驱动减速段、动力输出端、接线控制端全部沿轴向集成在同一圆柱壳体内，输出端采用法兰式端面连接结构，可以直接和被驱动的卷管内腔做周向固定，尾端设置可调式安装支座，适配不同安装基面的固定需求，安装时只需要将整根部件穿入卷管内腔，两端分别固定在安装支架上即可完成装配，不需要额外做传动链路的对中调试，现场安装效率比外置链式驱动结构提升60%以上。

　　设计过程中首先确定的是外径边界，因为要适配市面上主流的63mm、70mm标准卷管内腔，壳体外径严格控制在58mm，预留足够的装配间隙避免穿管时出现卡滞，整体轴向长度根据输出扭矩等级做分段设计，常规民用级型号长度控制在500mm以内，大扭矩商用型号长度不超过700mm，确保可以适配绝大多数常规卷管的安装深度。壳体表面做硬质阳极氧化处理，兼顾散热性能与耐磨性能，长时间连续运行时壳体表面可以均匀散发绕组产生的热量，避免局部温升高导致的保护停机。

　　结构排布上，动力段采用内置排布的直流或交流驱动单元，后端直联行星减速结构，将高转速低扭矩的动力输出转换为低转速大扭矩的旋转输出，减速段和动力段之间设置过载打滑结构，当卷管运行过程中遇到卡滞时，打滑结构会先行卸力，避免堵转电流过大烧毁绕组，也能防止外力强行拉扯卷管时损坏内部传动齿组。接线端设置在尾座侧面，采用快插式接线端子，现场布线时不需要拆开壳体即可完成线路连接，尾座上预留的手动释放结构，可以在断电状态下通过六角扳手手动转动输出轴，实现被驱动构件的应急启闭，避免断电后机构锁死无法操作。

　　建模过程中对所有配合面做了公差适配，壳体和端盖的配合采用H7/h6间隙配合，既保证装配便利性，也能防止长期运行后出现端盖松动移位，输出轴的轴承位做了轴肩定位，确保传动过程中不会出现轴向窜动，所有密封位置都预留了密封圈安装槽，适配室内外不同使用场景的防尘防水需求。
