不锈钢直角测量划线角尺三维结构

　　这款不锈钢直角角尺的三维结构，完全围绕金加工、钣金下料、木工作业里的高频测量划线场景设计，日常在车间里做工件垂直度校验、板材下料划线、设备安装找平找正的时候，这类角尺是一线操作工人随身带的基础工具，不像游标卡尺、千分尺那样做高精度尺寸测量，它的核心作用是保证直角基准的可靠性，毕竟不管是下料拼版还是零件装配，90度基准出偏差，后续组焊、拼接的误差会累积到完全没法接受的程度。

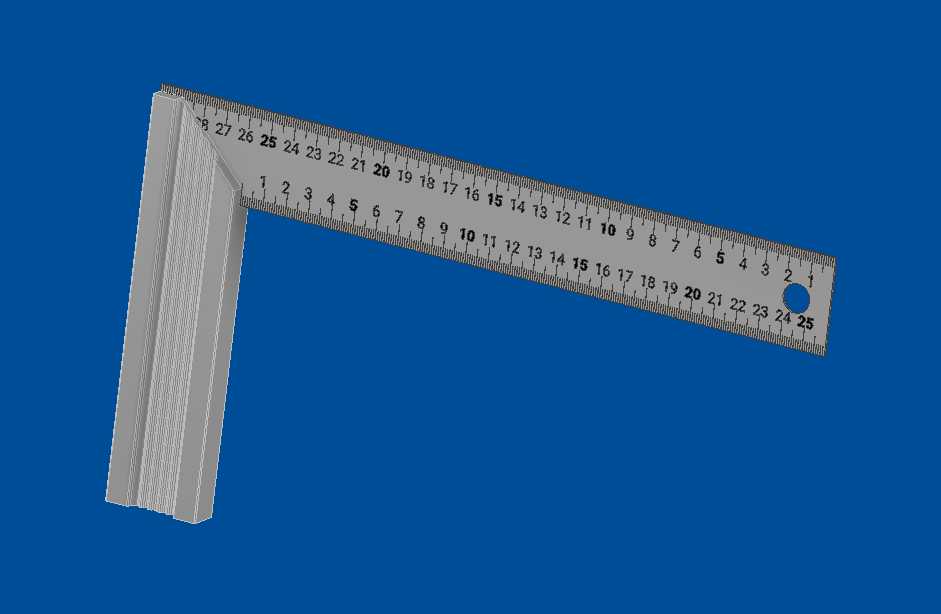

　　从结构设计来看，这款角尺采用L型一体式布局，长边和短边的尺身都做了加厚处理，尺座部分也就是短边的握持段，做了多道加强筋结构，不是单薄的平板折弯件，这样靠在工件边缘的时候不会因为手部施力出现形变，保证基准边完全贴实工件端面，不会因为尺身翘曲出现角度偏差。尺身的刻度采用双刻度布局，正反两面分别对应公制毫米刻度，长边量程覆盖250毫米，短边量程覆盖150毫米，刻度线蚀刻在尺身平面上，不是印刷上去的，日常和钢板、铝材摩擦也不会磨掉刻度标识，尺身末端的那个小圆孔是悬挂孔，用完可以挂在工具架上，避免和其他工具堆放在一起蹭伤刻度面或者磕碰尺身边缘。

　　设计的时候首先考虑的是基准面的平面度要求，两个互相垂直的测量面直线度公差控制在0.02毫米每米范围内，垂直度公差符合Ⅱ级量具的标准，完全满足普通金加工、钣金作业的精度要求，不需要做0级精度那种过高的公差，毕竟日常场景里过高的精度只会增加不必要的加工成本，一线使用的时候反而容易因为磕碰就失准。尺身的边缘做了倒角处理，不会像锋利的钢板边那样划手，划线的时候靠紧直尺边移动划针，也不会因为边缘有毛刺卡滞划针，影响划线的流畅度。

　　从安装和使用边界来说，这款角尺不需要额外的安装固定，使用的时候只需要把短边的基准面完全贴靠在工件的基准端面上，保证没有缝隙，就可以直接进行垂直度检测或者划线作业，测量的时候要注意避免尺身和工件之间夹入铁屑、毛刺，不然会直接导致测量基准偏移，出现角度误差。尺身整体采用不锈钢材质，车间里常见的切削液、润滑油都不会造成锈蚀，日常维护只需要用完擦干净表面的油污和铁屑就行，不需要做特殊的防锈处理，相比老式的铸铁角尺重量更轻，随身揣在工具包里也不会增加太多负重，长时间手持作业也不容易累。

　　在实际的钣金下料场景里，用这款角尺划出来的直角线，拼版的时候对接缝隙可以控制在0.1毫米以内，组焊的时候不需要反复调整角度，能省不少校形的时间；在设备安装场景里，用来检测机架的立柱和安装面的垂直度，比吊线坠的效率高很多，单人就能操作，不需要两个人配合；在木工作业里，用来校验板材拼接的直角，也能避免组装的时候出现框架扭斜的问题。整个结构没有多余的活动部件，不存在松动失准的问题，只要不摔砸、不用来撬东西，长期使用精度也能保持稳定，尺身的厚度控制在5毫米左右，既有足够的刚性，又不会因为太厚导致划线的时候划针和尺边之间出现间隙，影响划线精度。
