橙色圆角点数骰子教学建模作品

　　这个骰子结构件在建模时先从正六面体毛坯入手，再把十二条棱边和八个角点统一做圆角过渡，最终呈现出常见注塑骰子那种饱满、不割手的握持轮廓。六个面的点数采用凹坑形式表达，凹坑底部为球面，孔口再做小倒角，视觉上能形成明显的明暗层次，也符合真实骰子点数凹陷、便于填色或触感识别的加工习惯。点数分布遵循相对面点数之和为七的常规规则，建模时需要同步核对一与六、二与五、三与四的位置关系，避免只在单一面阵列圆孔而忽略骰子的空间逻辑。

　　从课堂练习角度看，这类零件非常适合用来训练草图约束、特征阵列、圆角顺序和实体抽壳等基础操作。若按注塑件思路深化，外壳应保留均匀壁厚，点数凹坑不能与内壁发生干涉；棱边圆角半径要兼顾外观和脱模，外圆角过大容易削弱面与面之间的清晰边界，过小则会在成型时产生应力集中。凹坑深度通常只需满足视觉识别即可，过深会造成局部壁厚骤减，导致填充不足或冷却后缩痕。

　　在实际应用中，骰子不仅是桌游配件，也可作为概率统计教具、随机分拣演示件、小型抓取实验对象以及视觉识别测试块。自动化专业做机器视觉练习时，六个面上数量不同的圆点可以提供稳定的图案特征；机械臂抓取训练中，圆角立方体比尖锐方块更接近日常塑料制品的接触状态，能够用来验证吸盘吸取、平行夹爪夹持以及姿态翻转流程。若用于3D打印，底面应选择较大平面贴床，点数凹坑朝向侧面或上方可减少支撑；若用于注塑生产，则需在建模阶段考虑分型面沿最大轮廓布置，将侧凹控制在可直接脱模范围内。

　　外形边界上，骰子主体可按标准立方体边长建立，所有棱边采用相同半径圆角，保证任意面落地后的姿态一致。点数圆孔中心应避开棱边圆角区域，孔边到面边界保留足够实体宽度，这样在渲染、打印或后期数控加工时才不会出现薄壁破碎。球面凹坑的直径与深度需要成比例，孔径过小会让点数在远距离观察时连成阴影，孔径过大则会压缩相邻点数间距。顶面五点、侧面三点和另一面两点的排布，还能帮助检查建模者对正交视图、空间旋转和特征镜像的理解。

　　结构处理时不建议把六个面的点数做成彼此独立的零散特征，较稳妥的方式是先建立单孔特征，再按各面点数规则进行线性阵列或镜像，随后通过组件特征复制到相邻平面。这样修改孔径、坑深或倒角时可以全局联动，减少反复删改。圆角操作应放在主要实体和凹坑特征之后，但要注意大圆角与小孔倒角相交处的几何质量，若软件报出几何错误，可适当降低圆角半径或调整凹坑距棱边的距离。

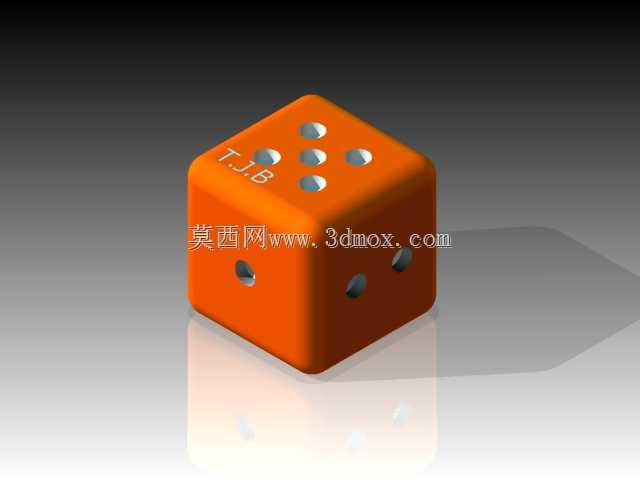

　　渲染表现上，橙色高光泽材质能够突出圆角曲面的高光走向，灰色背景和地面反射则便于观察立方体的透视关系。点数凹坑内部因光线遮挡形成深色圆点，不必额外附加复杂纹理即可识别数字。对于结构设计初学者，这个作品的价值不在于零件尺寸庞大，而在于用一个简单对象把实体建模、特征复用、工艺约束、空间方位和视觉表达串联起来；完成后还可延伸制作双色注塑骰子、透明树脂骰子、带金属芯配重骰子等变体，使基础模型继续服务于材料、成型和装配方面的练习。
