门锁配套锁舌定位罢工板结构设计

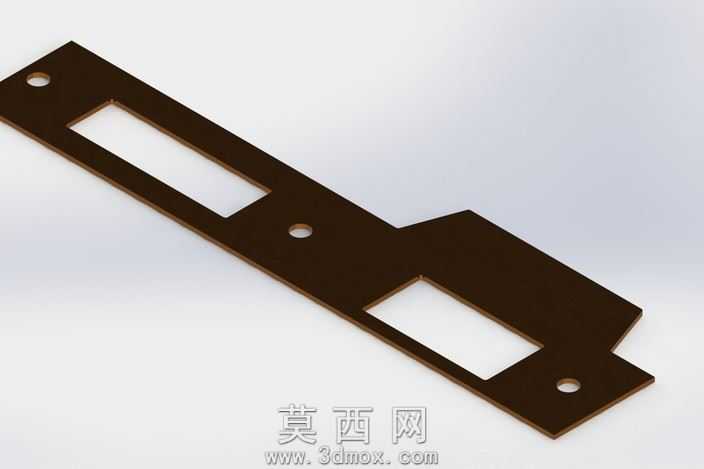

本模型为门锁配套的锁舌定位罢工板，采用三维建模软件完成全参数化设计，整体为长条形薄板类冲压结构件，建模过程首先绘制主体轮廓草图，精准定位三个安装固定孔的圆心位置与孔径尺寸，同时勾勒出两个矩形让位槽的轮廓边界，通过拉伸凸台命令生成基础板体，板体厚度符合常规门锁配套五金件的通用规格，边缘处做了微小的倒角处理，既避免冲压加工后产生锐边毛刺，也能提升安装时的贴合度。建模过程中对结构细节做了严谨的尺寸约束：一端的斜切避让结构完全匹配门框安装位的让位需求，三个安装孔分别布置在板体两端与中部位置，保证安装后的受力均匀性，两个矩形槽分别对应锁舌与锁闩的伸缩行程空间，槽体边缘与板体边缘的距离经过反复校核，既保证结构强度，也不会对锁具的伸缩动作产生干涉。材质设定上采用常用的冷轧钢材质，渲染时赋予深棕褐色的电泳表面处理效果，还原五金配件真实的表面质感，渲染场景采用柔和的漫反射光照，清晰呈现板体的平面度、孔位与槽位的轮廓细节，无过度光影效果干扰结构展示。设计思路围绕门锁安装的实际使用需求展开，该罢工板作为门锁安装在门框侧的配套定位件，核心作用是为锁舌提供对位的容纳空间，同时通过板体覆盖门框的安装开孔，提升门体闭合后的美观度与密封性，建模时充分考虑冲压加工的工艺特性，所有转角均采用适配冲压模具的圆角过渡，无尖锐的直角结构，降低模具加工难度与冲压生产时的开裂风险，所有孔位与槽位的尺寸公差均参考锁具行业的通用配合标准，保证与不同规格常规弹子门锁的适配性，整体结构简洁实用，无多余的冗余设计，在满足结构强度与使用功能的前提下尽可能减少材料占用，适配批量冲压生产的成本控制需求。
