多联微动开关绝缘安装固定支座

　　在机床限位检测、工装夹具到位反馈以及小型自动化工位的信号采集环节，微动开关往往不是单只零散布置，而是需要两到三只并排安装，分别对应原点、正向超程、负向超程等不同触发位置。现场如果直接把开关锁在钣金墙板上，常会遇到几个现实问题：开关之间的相对位置难以统一调整，金属基座与设备本体之间缺少电气隔离，触发压头与撞块的对中稍有偏差就会磨损滚轮，后期维护拆换一只开关还可能牵动整组接线。这套安装支座正是围绕这些痛点展开，把开关承载、绝缘隔离、位置微调、上部导向压头整合在同一套结构里，让多只MSW-13-17型微动开关能够成组装配、整体上机。

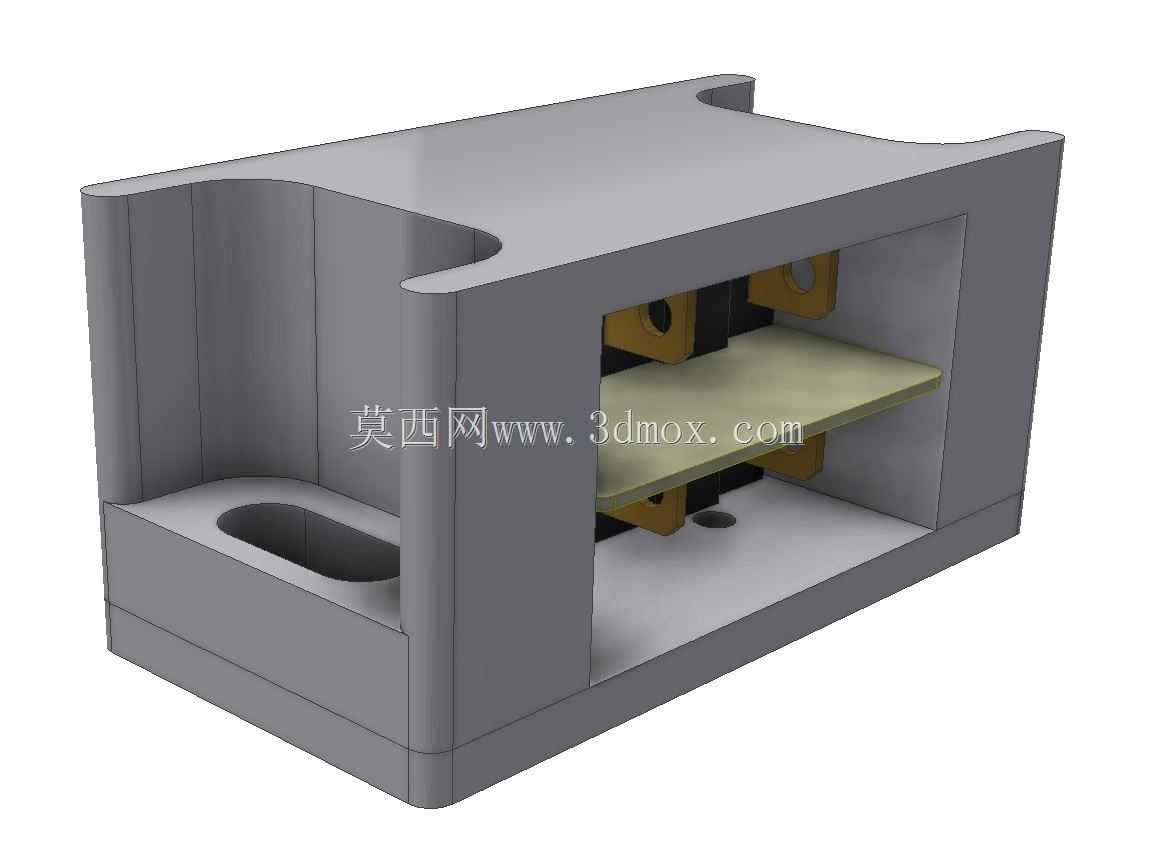

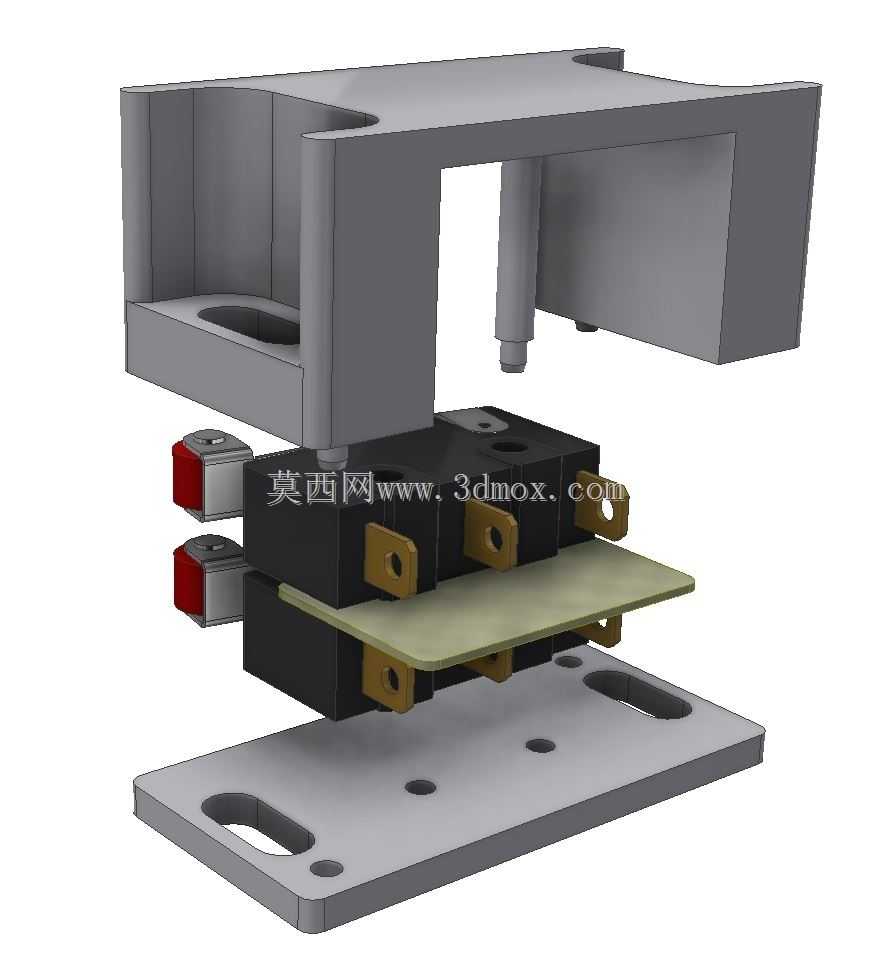

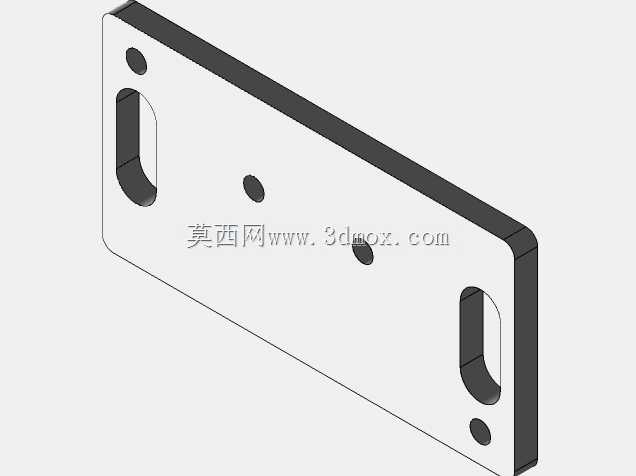

　　从结构分层来看，整套组件可以拆成底部安装板、中间绝缘托板、开关夹持块、上部罩壳以及触发压杆几个部分。底部安装板采用平板式布局，板面上同时开出长圆形腰孔与圆形孔位：腰孔用于支座整体在设备机架上的滑移找正，松开紧固件后可以沿孔长方向微调整组开关的位置，找正后再锁紧；圆孔则承担定位与辅助固定作用，避免长期受振动后出现偏转。安装板的轮廓边角做了避让处理，在靠近机床拖板、防护罩或走线槽的位置不会形成干涉，装配人员在盘内布线时也能利用板边空间整理线缆。

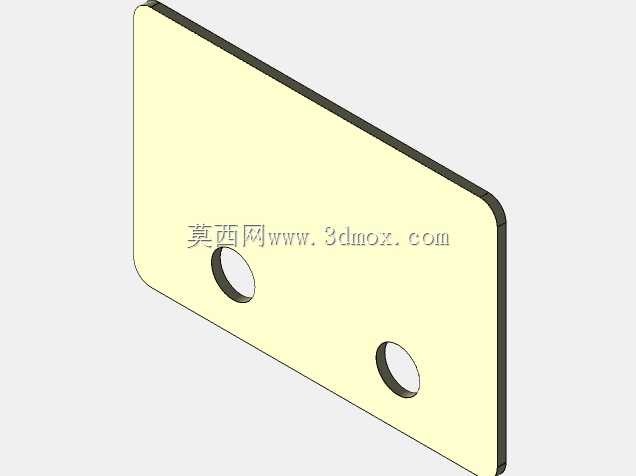

　　中间的绝缘托板是这套结构里比较关键的一层。微动开关本体虽然自带外壳，但在多开关并排使用时，接线端子、金属安装片与设备金属件之间仍需要可靠隔离，尤其在机床冷却液飞溅、油污积累或者接地条件不理想的工况下，绝缘层可以降低端子间短接、误信号引入的风险。托板采用平板裁切形态，厚度兼顾刚性与爬电距离，表面平整，能够为开关提供稳定的支撑面；托板上的开孔与下方金属板、上方开关安装孔一一对应，紧固件穿过时不会直接让开关金属件与底框形成导通路径。

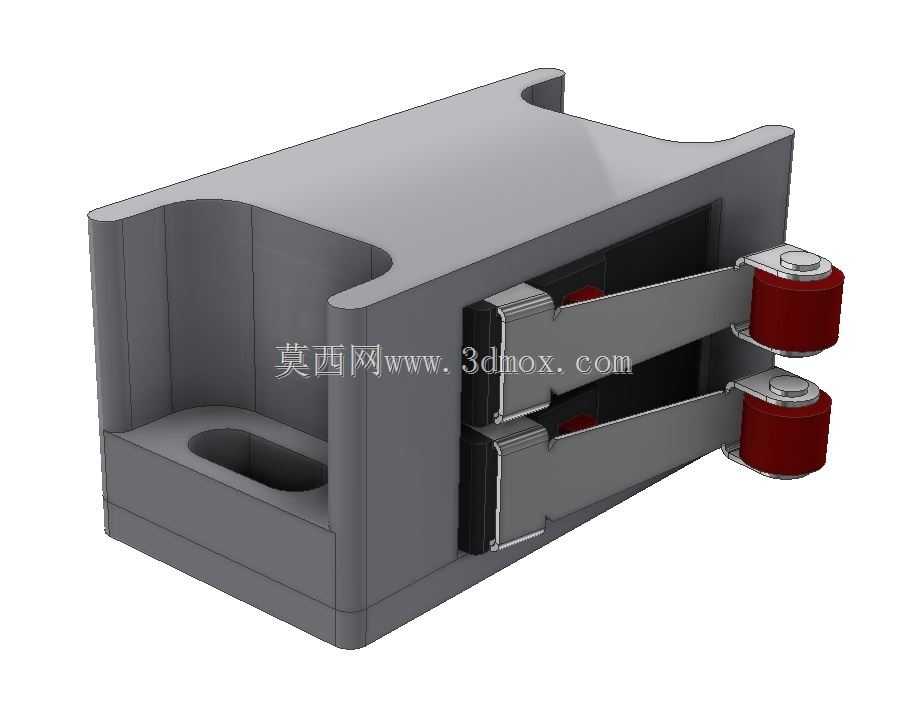

　　开关夹持部分按照一到三只微动开关的排布预留位置，侧向可以看到红色按钮端朝外，方便外部撞块直接压合；接线端子一侧留出操作空间，螺母锁紧后开关本体不会在反复触发中松动。多个开关沿托板长度方向并列布置，彼此间距经过协调，既保证各按钮能够独立动作，又让整组组件的宽度控制在紧凑范围内。对于只需要单只或双只开关的工位，多余安装位可以空置或作为备用扩展点，不必重新制作支座，这一点在设备改型和工位复用中比较实用。

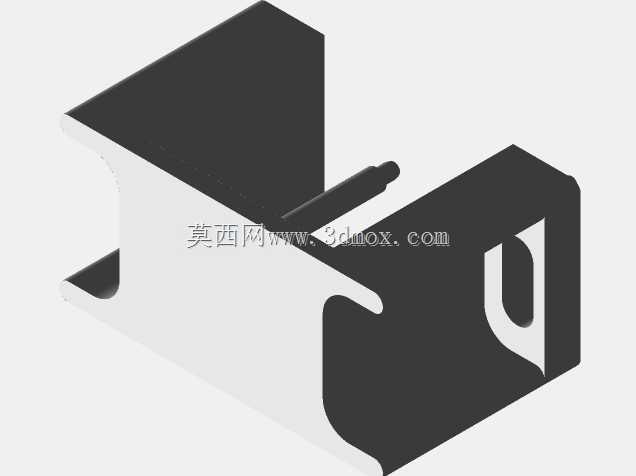

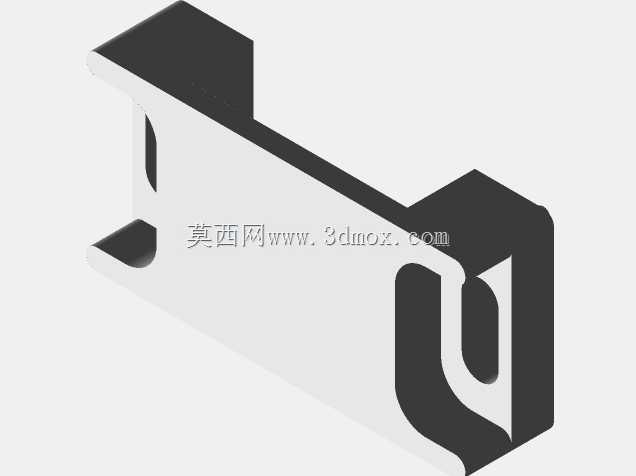

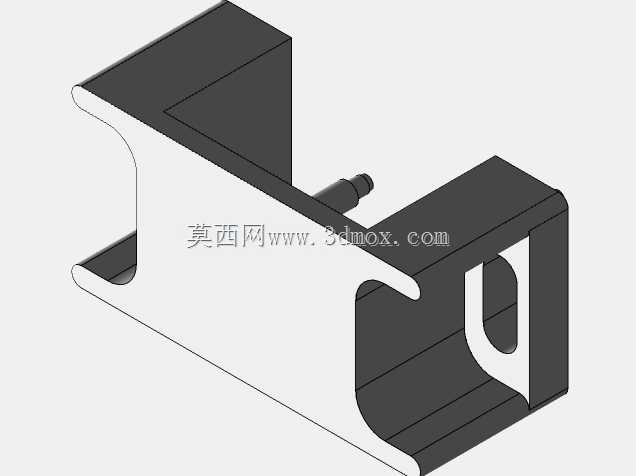

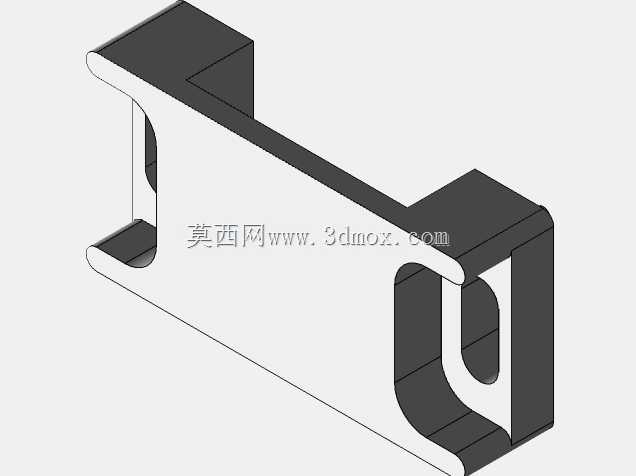

　　上部罩壳并非单纯装饰件，它跨接在开关组上方，两侧立壁与底部承载结构形成框架，提高了整体抗扭刚度。罩壳中间预留压杆通道，圆柱形触发压杆从上部穿过，正对微动开关的动作区域；当外部机械挡块下压或设备运动件推动压杆时，力沿杆件轴向传递到开关按钮，避免侧向分力直接掰动按钮。压杆与导向孔之间采用小间隙配合，既保证上下动作顺畅，又限制压杆横向摆动。罩壳顶部的轮廓按照安装空间做了收边，靠近机床运动部件时可以减少凸出量，内部空腔同时为开关接线和端子保护留出余量。

　　从安装边界角度考虑，设计时需要重点核对三个方向尺寸。竖直方向上，底部安装板下表面到上部压杆顶端的总高度决定了支座能否放入机床拖板与固定墙板之间；压杆未触发时的伸出高度、按下后的行程余量要与撞块运动曲线匹配，防止压不到位或过压损坏开关。水平长度方向由最多三只开关的并排宽度决定，安装板两端腰孔的中心距要与机架现有螺孔或可钻孔区域对应；若现场空间狭窄，可减少开关数量并利用同一板上的孔位重新固定。宽度方向则要兼顾接线端子弯曲半径和线缆引出空间，侧向红色按钮端应朝向撞块来向，按钮端面与撞块接触面尽量保持平行。

　　在实际建模过程中，各零件的配合关系需要特别注意：绝缘托板与金属板之间不能出现大面积翘曲，否则开关底面会悬空，触发时产生微动；腰孔宽度应与所选紧固件规格匹配，既要能顺畅调节，又不能因孔过大导致锁紧后错位；压杆轴线应尽量落在开关按钮允许的施压范围内，偏离中心过多会造成按钮偏磨。上部罩壳与底架连接时，紧固件布置在受力明确的位置，使开关触发载荷能够形成封闭传力路径，而不是让绝缘板单独承受反复冲击。

　　这套支座适用于普通机床限位改造、自动化夹具位置确认、输送线挡停到位检测等场景。它把零散开关的安装转化为模块化组件：先在台面上完成开关、绝缘板、压杆和接线的预装，再整体固定到设备上，通过腰孔统一调整触发位置。相比单只开关各自找正的方式，这种结构在重复装配、维护更换和多工位一致性方面更有优势，也便于三维设计阶段直接进行干涉检查与行程校核。
