多孔钣金储物吊篮结构设计

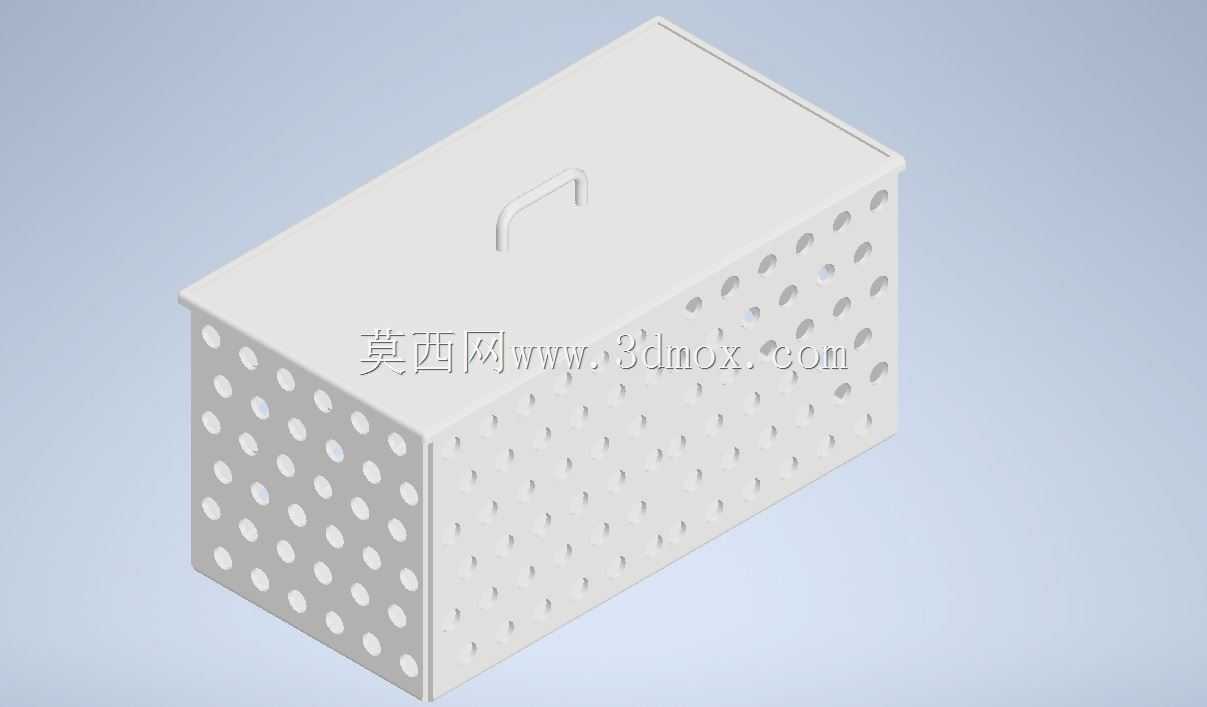

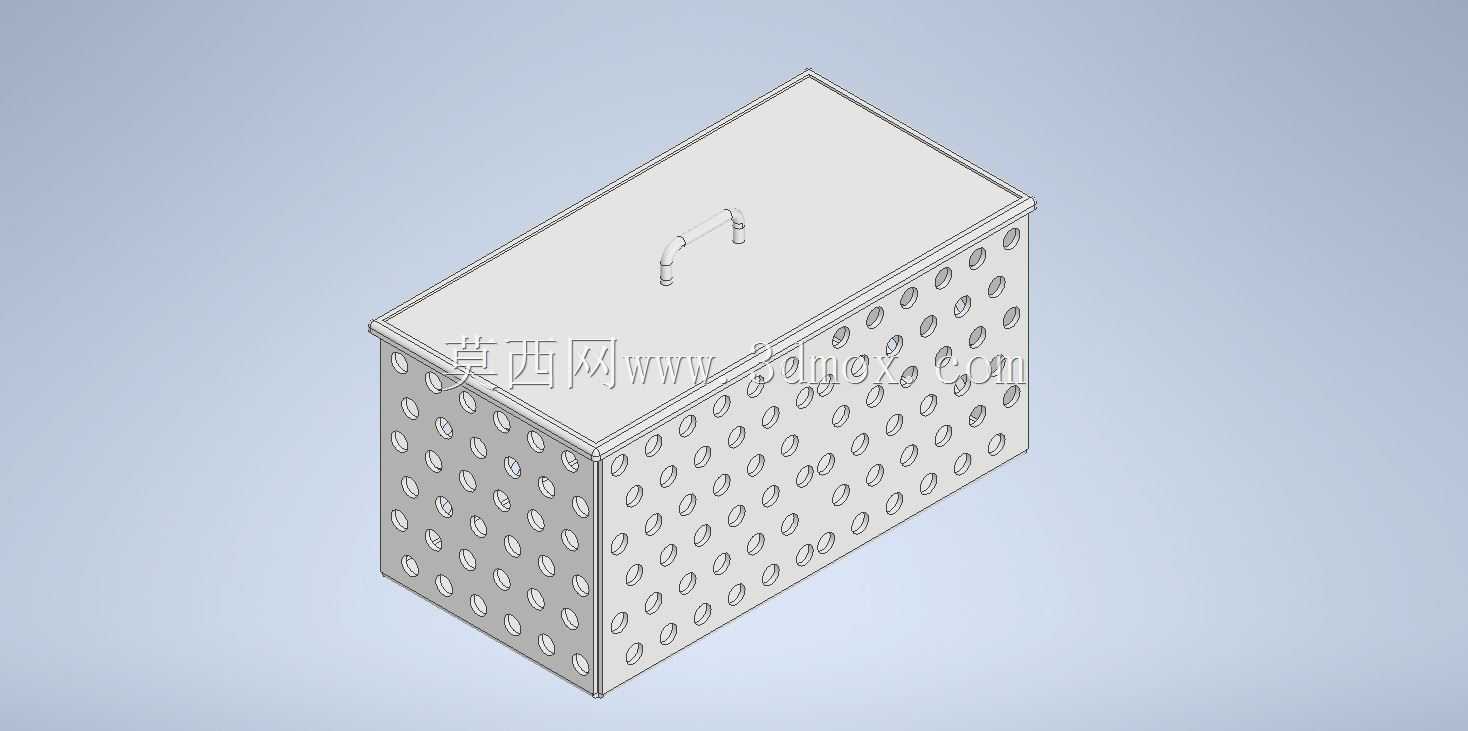

　　这款多孔钣金吊篮面向车间周转、实验室器具盛放、零部件清洗转运以及小型物料收纳等场景，整体采用薄金属板折弯成型，结构上强调可制造性与轻量化承载。篮体由侧板、端板、底板和顶部盖板组合而成，各板件通过折边、搭接和紧固关系形成封闭箱形骨架，能够在不依赖厚重型材的情况下获得较好的抗弯刚度。侧板大面积布置规则圆孔，孔阵沿高度和长度方向均匀分布，既减轻自重，也便于液体、气流和清洗介质通过，在清洗、沥水、烘干或通风存放工况下可减少积液与遮挡。

　　从实际用途看，这类吊篮并不只是普通收纳盒。它可以放置在机加工工位旁，用来归集螺钉、垫片、小型夹具和待检零件；也可用于热处理、清洗或表面处理前后的工件转运，使小件在篮内保持分散，避免磕碰和堆积。顶部设置提手，方便人工提拿；篮体上方带盖板，能够在搬运过程中限制零件跳出，同时维持外形整齐。侧板孔位采用矩阵排布，边缘保留足够宽的实体边带，使孔区不会过度削弱板件，折弯后侧壁仍能维持平直状态。

　　结构设计时，首先要确定篮体的外形边界与内部有效容积。长方体形态有利于在工作台、货架或清洗槽内排布，侧壁接近竖直，可提高空间利用率；底部需要保留平整支撑面，使篮体放置时不晃动。侧板与端板之间不宜采用简单直角对接，而应通过折边形成搭接区，让紧固件或焊点落在刚度较高的边缘位置。靠近上口的位置可设置外翻边或内折边，一方面增强开口轮廓，防止薄板边缘割手，另一方面为盖板提供支承和定位。

　　冲孔区域的布置需要兼顾通透率和强度。孔径过小，沥液和通风效果有限；孔径过大，则容易漏出小型零件，也会降低侧板抗扭能力。较合理的方式是按存放对象的最小尺寸确定孔径，再按等间距排布孔位，并在折弯线、拼接线和提手安装区周围留出无孔安全边。孔边应避免紧贴折弯线，否则折弯时容易产生孔形拉伸、裂纹或局部塌陷。若用于清洗篮，孔口毛刺必须控制，尤其在与精密零件接触的场景中，应通过去毛刺、倒角或表面处理降低刮伤风险。

　　提手是承载和搬运的关键部位。它位于盖板上方，形态为低矮桥形，两端与板件连接。设计时不能只关注握持空间，还要考虑提手根部的载荷传递。满载提起时，重量会通过提手座传递到盖板和侧板，若连接区过窄，薄板容易出现局部凹陷。因此提手两端应设置加宽贴合面，或在盖板内侧增加补强折边，使拉力分散到更长的连接线上。提手净空高度需满足戴手套操作的需求，但又不宜过高，以免堆叠时占用空间或受到侧向碰撞后变形。

　　盖板与篮体的关系可根据使用方式确定。若强调封闭转运，可采用一侧铰接或定位扣合；若强调快速取放，可做成平置盖，依靠折边和止口限位。盖板本身也应通过浅折弯或周边翻边提高刚度，避免大面积平板在受压后产生鼓曲。篮体底部可设置微向上翻的边梁，使底板与支撑面之间形成间隙，便于沥液，也能减少底板与台面的摩擦噪声。

　　在钣金展开阶段，需要把折弯扣除、孔边距、搭接余量和装配干涉一并考虑。相邻板件的折边方向应统一规划，防止装配时出现层叠冲突；紧固件位置应避开孔阵薄弱区，并保证工具可达。若采用焊接，焊点宜布置在边角和折边内侧，焊后打磨不应破坏外表面平整性；若采用无焊装配，则可通过折弯卡扣、压铆件或螺钉连接，便于维修和更换单件。

　　整体外形以规则矩形为基础，安装边界主要由篮体长宽高、提手突出高度和侧板外翻尺寸决定。放入清洗槽或货架时，应按最大外轮廓预留取放间隙；堆叠使用时，则要校核底部与盖板支承区的对应关系，防止上一层载荷压在提手或悬空板面上。通过孔阵减重、折边加强、盖板限位和提手补强的组合，该吊篮在轻载收纳与工序周转中能够兼顾强度、通风、可视性和加工便利性。
